台式普通车床结构装配三维设计

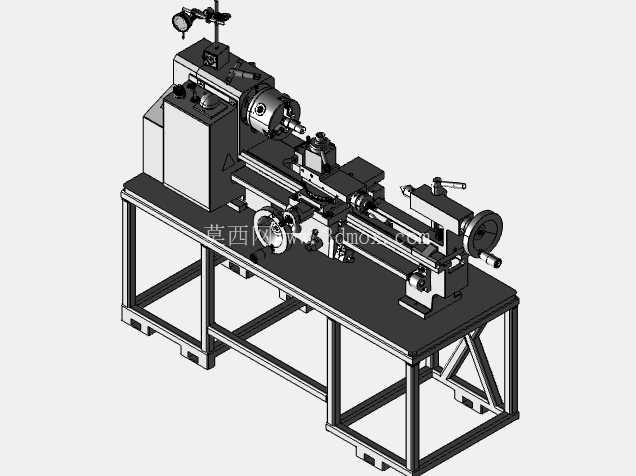

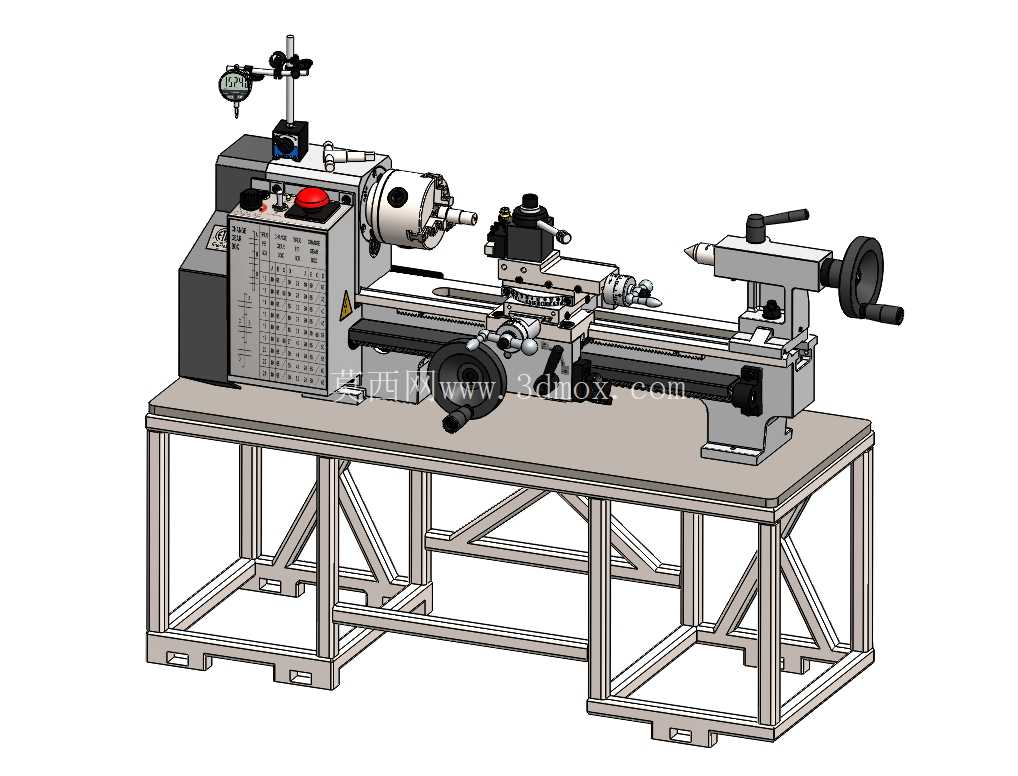

　　这套台式普通车床的三维结构完整还原了小型卧式切削设备的全部装配逻辑，从床身底座到主轴箱、刀架、尾座的每一处连接关系都做了精准的结构复现，完全匹配实际机加工场景中台式车床的安装与使用边界。在小型机械加工车间、职业院校实训工位、五金维修作坊这类场景里，这类台式车床承担着小尺寸金属零件的车削外圆、内孔、螺纹、端面切削的核心加工任务，相比大型落地车床，它的占地尺寸更小，对安装地面的承重要求更低，不需要做专门的设备基础，只要放置在水平度达标的钢制工作台面上就能完成调平投入使用。

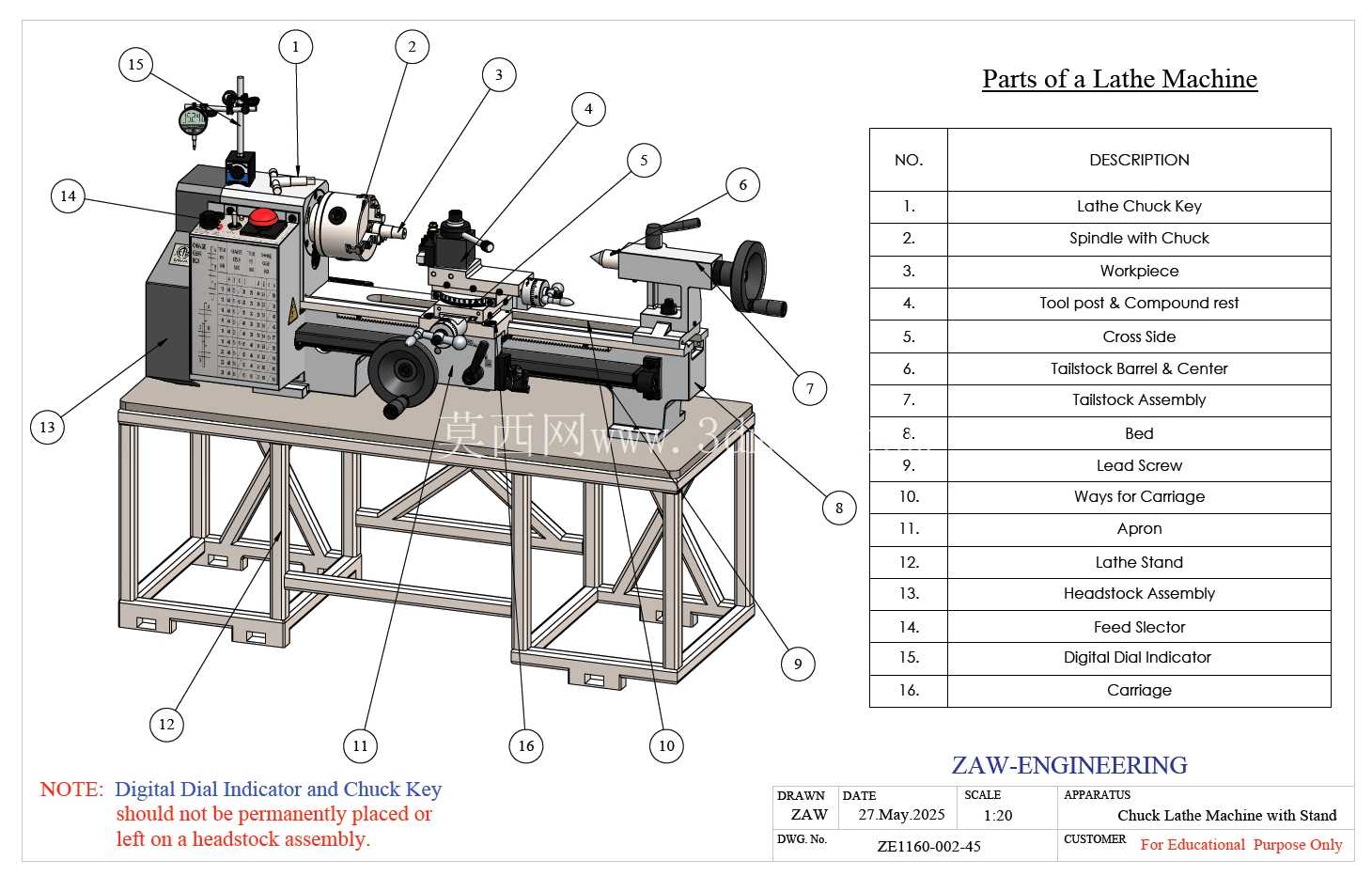

　　从结构设计逻辑来看，床身采用的是带加强筋的框架式焊接结构，底部的支撑腿做了斜向交叉的筋板加固，能够抵消主轴高速旋转时产生的振动，避免切削过程中出现振纹影响加工表面质量；床身的导轨面做了水平平行度的公差约束设计，溜板箱沿着导轨做轴向进给时，全程的直线度误差控制在微米级，保证长轴类零件加工时的锥度误差符合公差要求。主轴箱部分集成了主轴卡盘、变速齿轮组、进给换向机构，卡盘采用三爪自定心结构，能够快速装夹圆形、正六边形截面的棒料工件，主轴的转速切换通过齿轮组的不同啮合组合实现，覆盖从低速大扭矩切削有色金属到高速精车钢材的转速区间；刀架部分采用的是可旋转的四位刀座，能够同时装夹四把不同用途的车刀，包括外圆车刀、切断刀、螺纹车刀、内孔镗刀，加工过程中不需要反复拆装换刀，只需要旋转刀架定位锁紧就能切换加工工序，大幅减少辅助工时。

　　尾座部分的设计兼顾了顶尖装夹与钻孔加工的双重功能，尾座套筒可以沿着轴向手动进给，既可以安装回转顶尖支撑长轴类工件的自由端，抵消切削时的径向切削力让工件保持刚性，也可以装夹钻头、铰刀完成轴类零件端面的中心孔加工、内孔钻削工序；溜板箱的进给机构同时支持自动走刀与手动微调，自动走刀通过光杆传递主轴的旋转运动转化为直线进给，进给量可以根据加工材料、切削深度灵活调整，手动微调则用于精车工序时的进刀量精准控制，避免进刀过量导致工件报废。

　　整套结构的安装边界做了充分的冗余设计，所有的运动部件之间都预留了足够的安全间隙，溜板的行程范围、尾座的移动距离都和实际加工的工件长度范围匹配，不会出现运动干涉的问题；操作面板布置在主轴箱的侧前方，高度刚好适配操作人员站立操作的手臂活动范围，急停按钮、转速调节手柄、进给切换手柄的位置都符合人机工程学要求，操作人员不需要大幅度移动手臂就能完成所有操作动作。在实际建模过程中，所有的配合面都按照实际装配的公差要求做了约束，比如主轴和轴承的配合采用过渡配合，导轨和溜板的配合采用间隙配合加镶条调整结构，能够真实模拟设备装配时的调整过程，对于刚接触机床结构的设计人员来说，可以通过这套模型清晰理解卧式车床的动力传递路径、各部件的功能逻辑，也可以作为小型非标加工设备改造的参考基础，比如在原有床身结构上加装数控进给系统改造为小型数控车床时，这套模型的安装尺寸、连接接口都可以直接作为设计参考，不需要重新测绘原有设备的结构尺寸。
