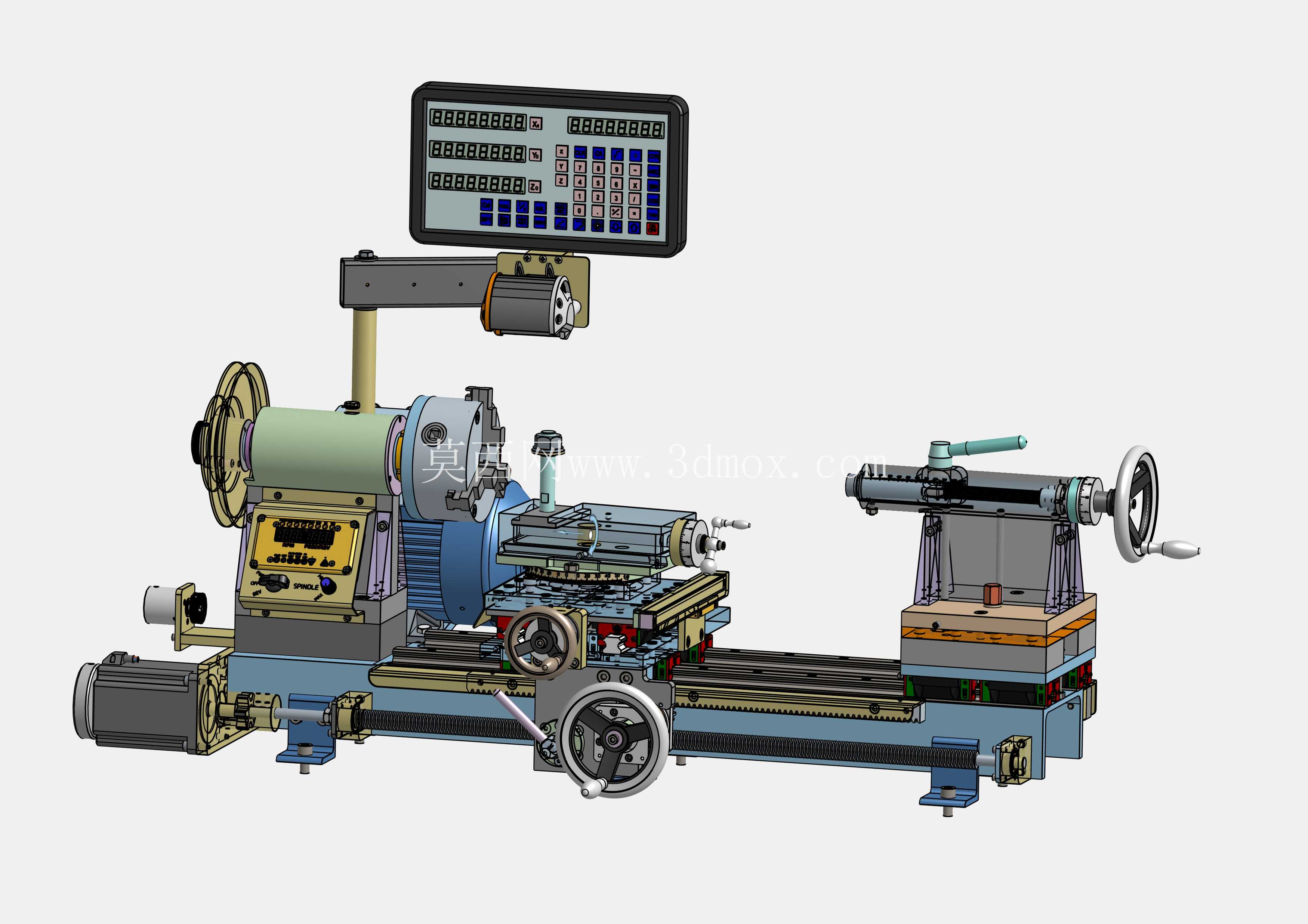

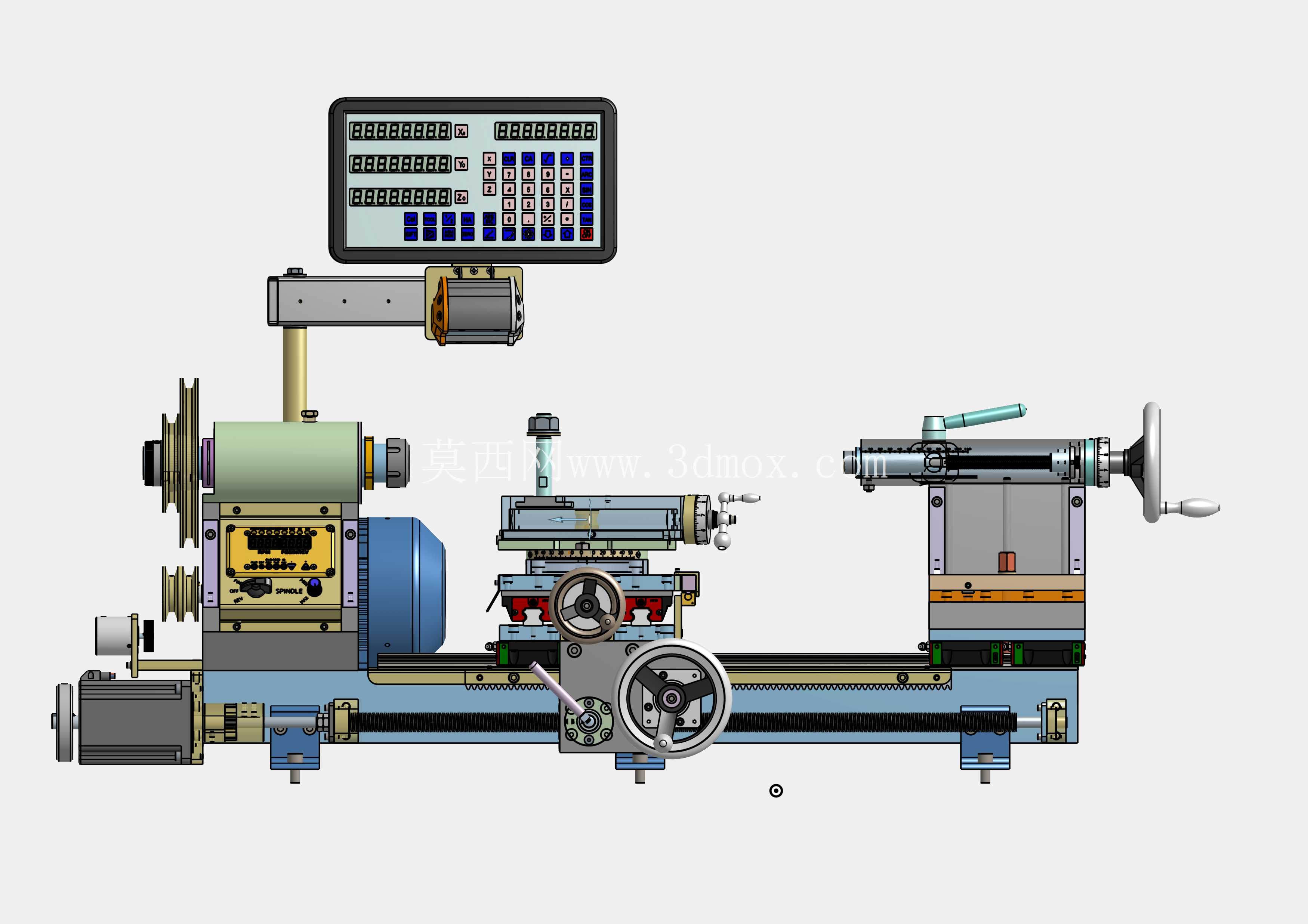

手动进给电子丝杠ER32筒夹小型车床

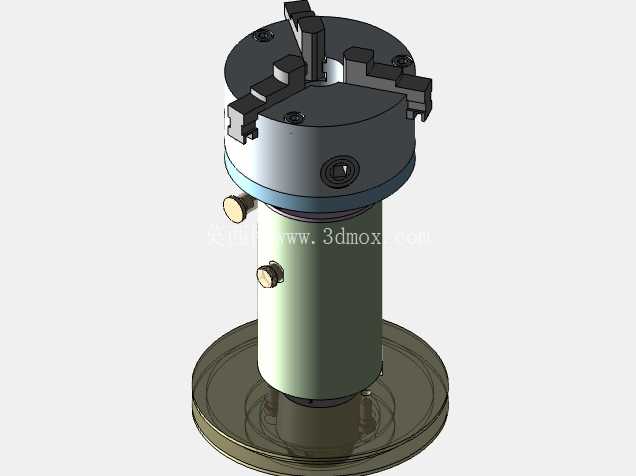

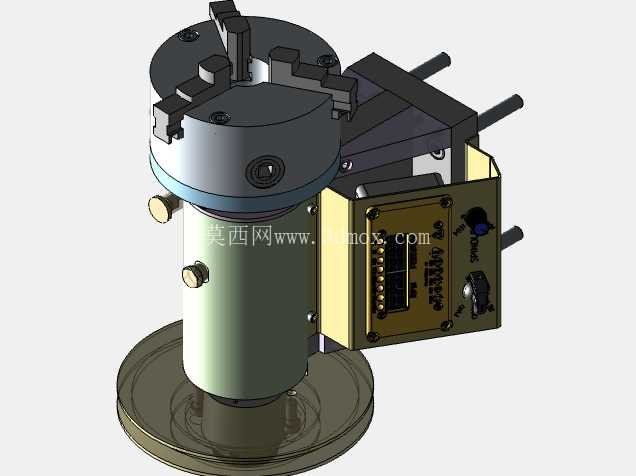

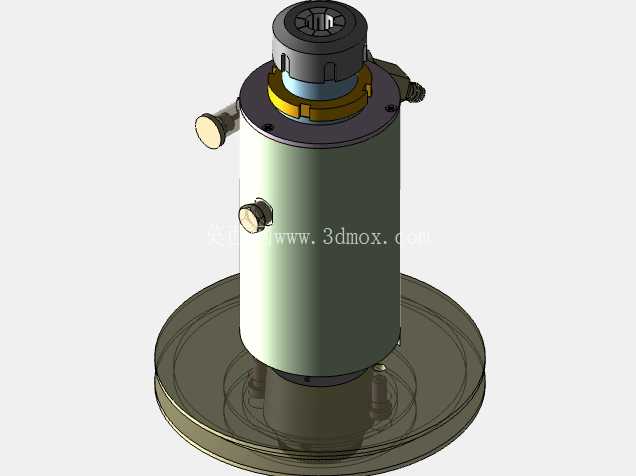

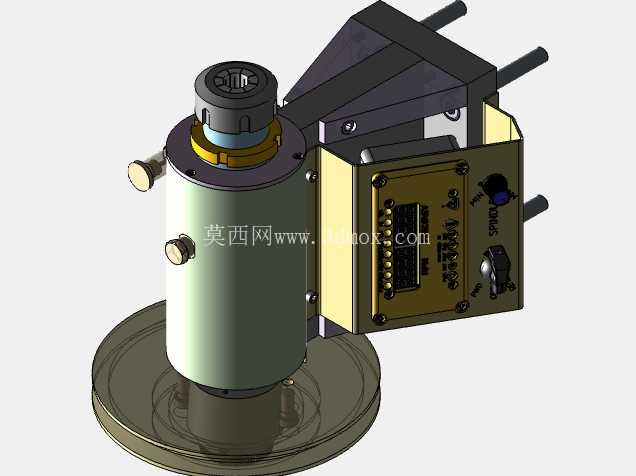

　　从功能配置来看，设备采用电子丝杠作为进给传动核心，相比传统普通车床的光杠、普通丝杠传动，电子丝杠的进给精度更高，进给量调节更灵活，手动操作模式下操作人员可以根据加工需求实时调整进给速率，适配不同材质的切削特性，比如加工铝件时可以适当提高进给速率提升加工效率，加工不锈钢等硬材质时降低进给量保证切削稳定性与表面粗糙度。主轴端采用ER32筒夹作为夹持部件，ER32筒夹本身的夹持同轴度高、夹持范围覆盖常用小直径棒料规格，换装不同规格筒夹即可快速适配不同直径的工件，相比三爪卡盘，筒夹夹持的跳动更小，更适合精密小轴类零件的加工，同时设计中预留了背板安装接口，可以通过适配背板加装130mm规格三爪卡盘，拓展更大尺寸工件的夹持能力，背板通过M40×1.5的螺纹与主轴头连接，安装定位可靠，换装时不需要复杂的调试即可保证卡盘与主轴的同轴度。这款小型筒夹车床的设计定位，瞄准的是个体机加工工坊、维修车间、模型制作工作室的小尺寸零件精密加工场景，区别于工业级大型车床的大切削量、重负载加工定位，它更适配小直径棒料的快速车削、端面加工、内外圆精修、小尺寸螺纹切削这类轻量加工需求，尤其适合加工直径在ER32筒夹夹持范围内的金属、非金属棒料，在小批量定制零件、维修补件、模型精密配件加工场景下，能替代大型车床完成高精度小工件加工，减少大型设备的空耗与调试成本。

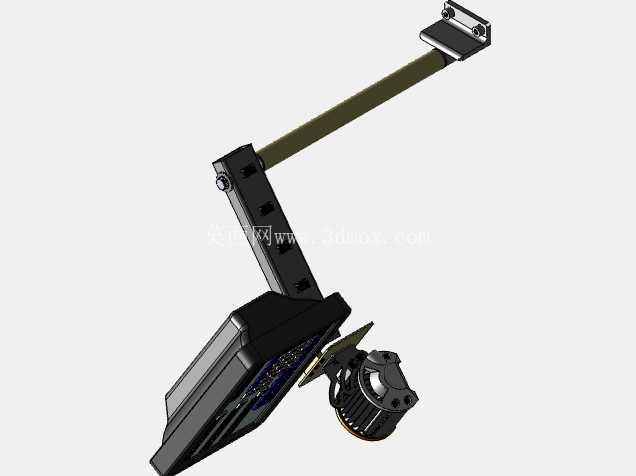

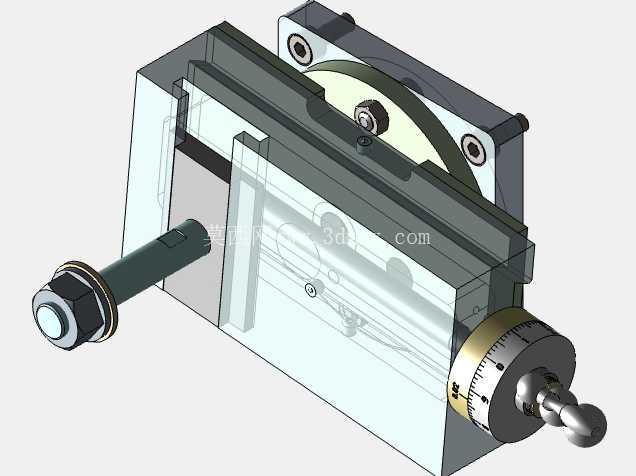

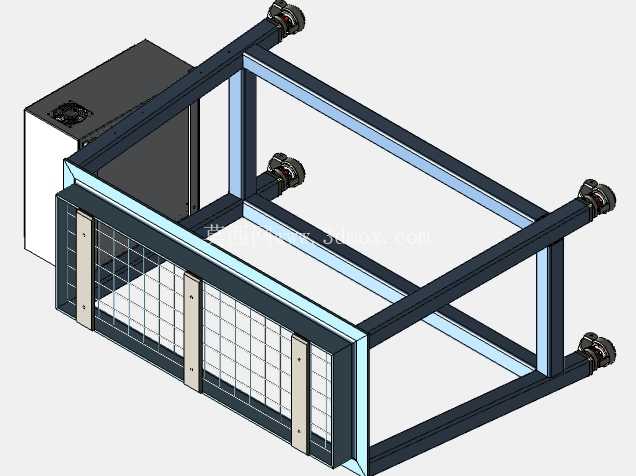

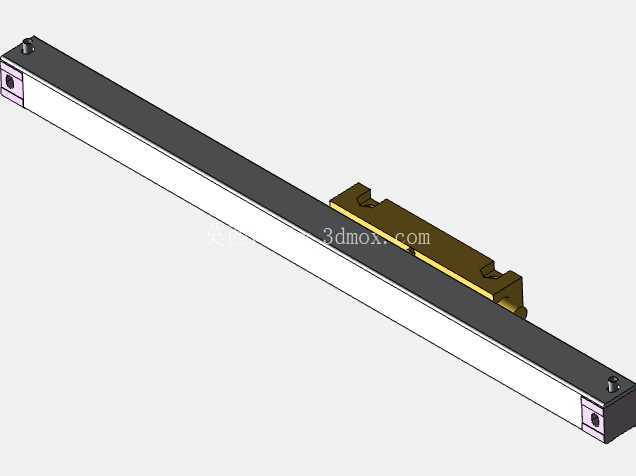

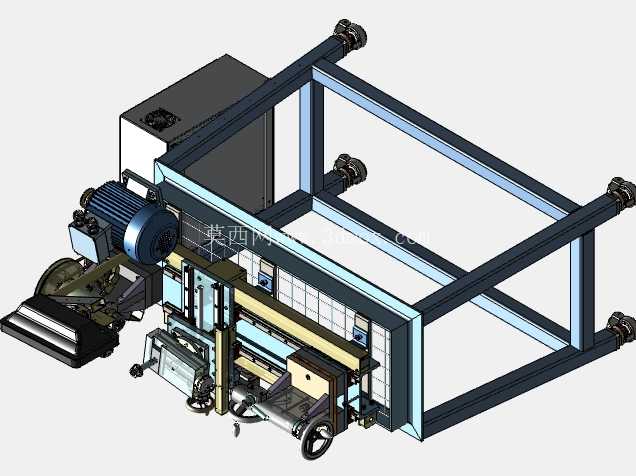

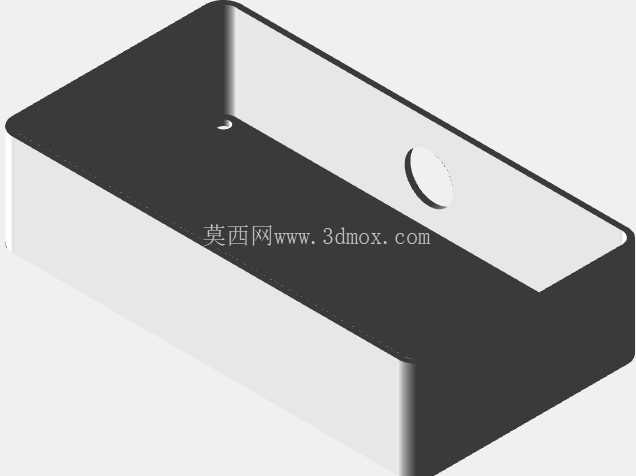

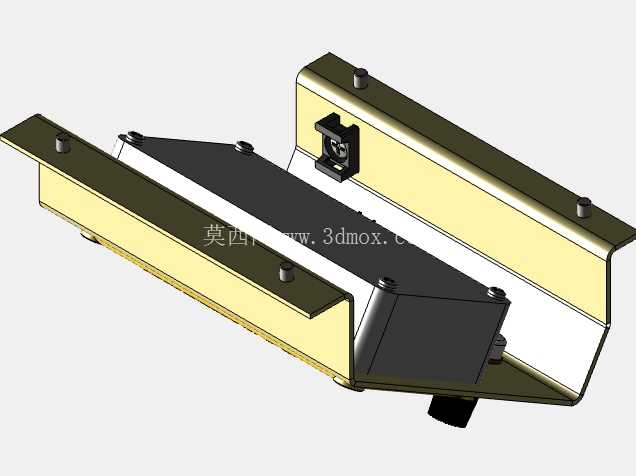

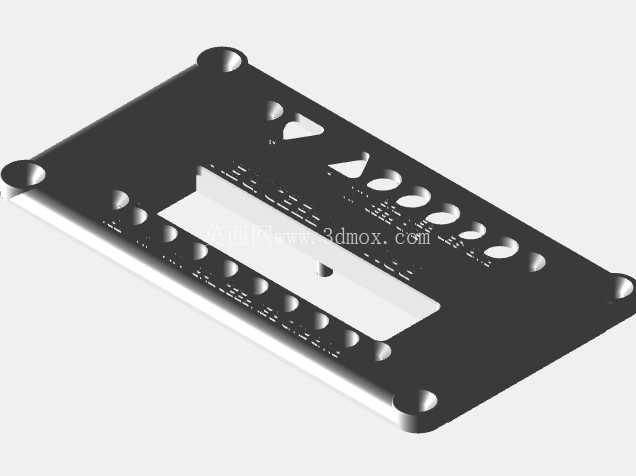

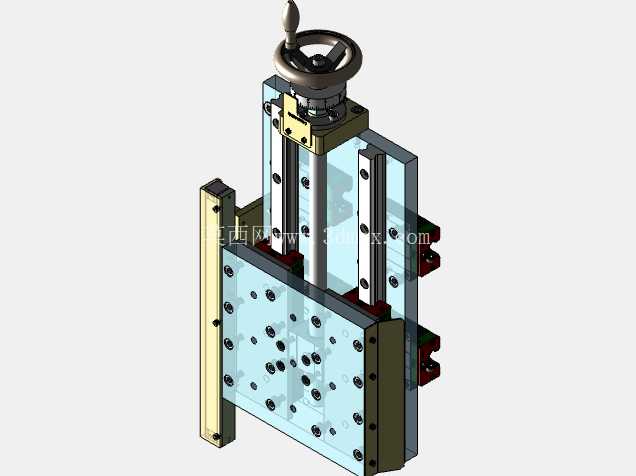

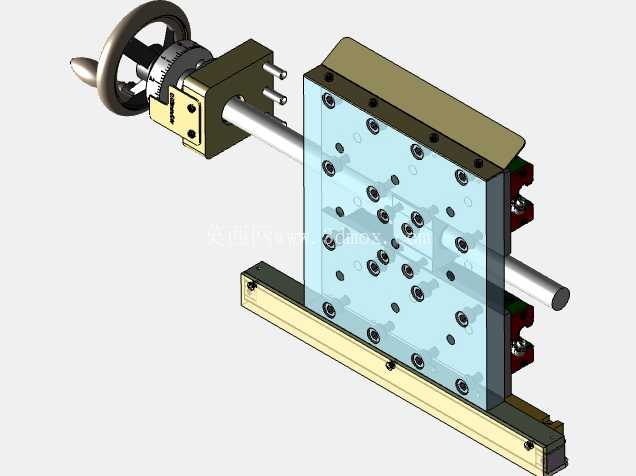

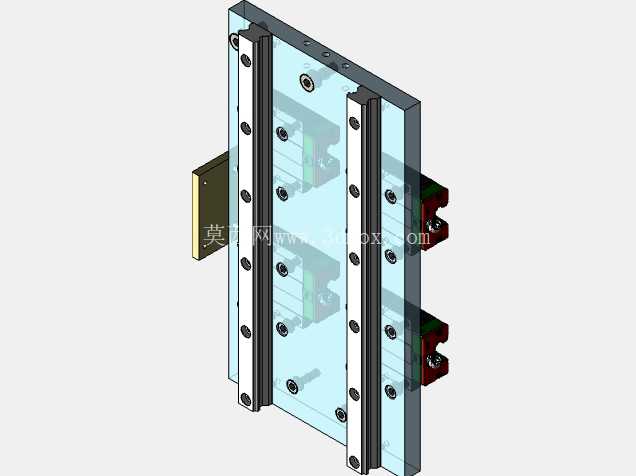

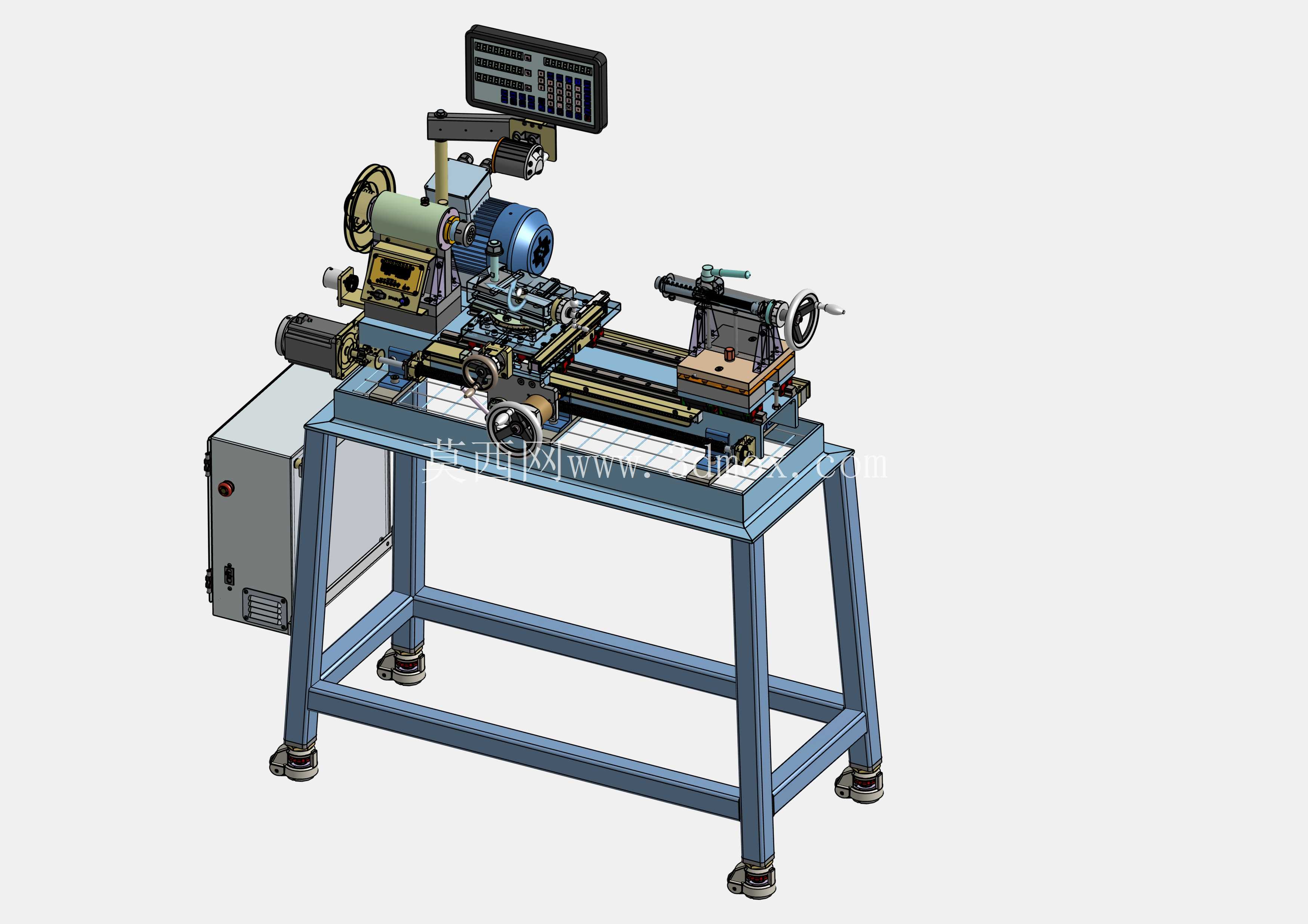

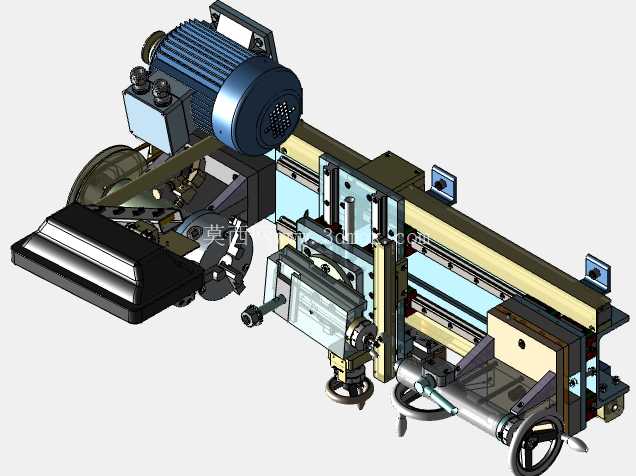

　　设备的整体结构采用方管焊接机架作为承载基础，机架底部配置可调式减震脚杯，安装时可以根据地面平整度调整脚杯高度，保证床身水平，减少加工过程中的振动传导，提升加工稳定性。床身部分的导轨采用线性导轨配置，拖板沿导轨做纵向进给运动，中拖板实现横向进刀，刀架位置预留了标准刀具安装位，可以适配常规焊接车刀、机夹车刀的安装，操作人员可以根据加工工序快速更换外圆刀、端面刀、切断刀、螺纹刀等不同刀具。设备一侧集成了电气控制箱体，箱体上布置主轴启停、转速调节、进给参数设置的控制元件，操作面板布置在床身靠近操作人员的侧上方，加工时操作人员不需要大幅移动身体即可完成参数调整与操作控制，符合小型设备的人机操作逻辑。

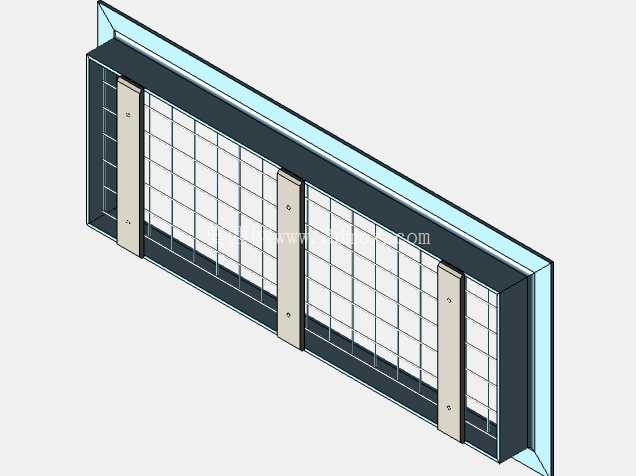

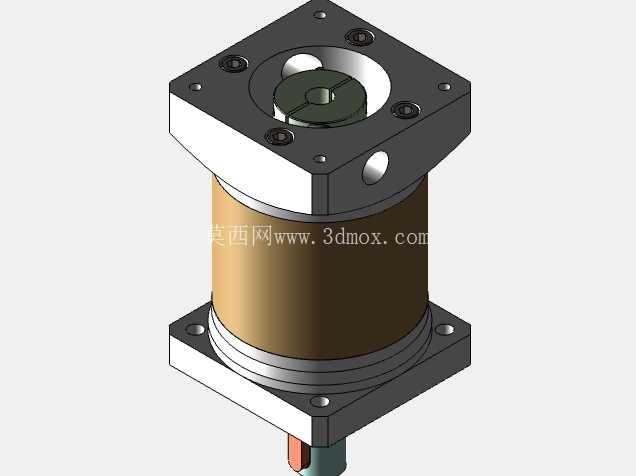

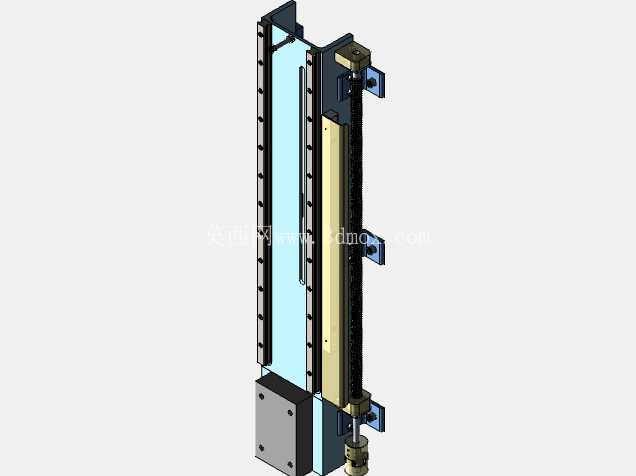

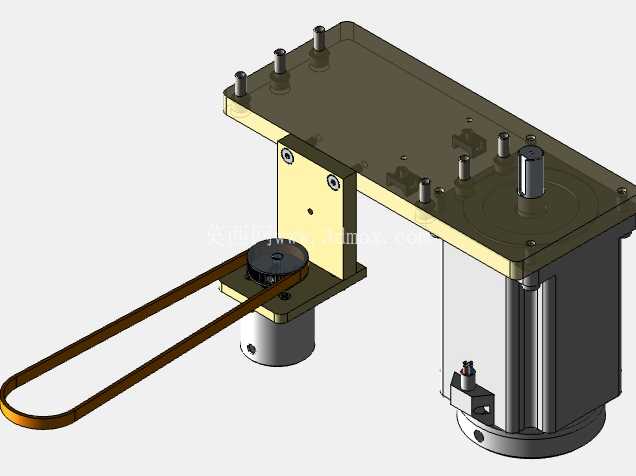

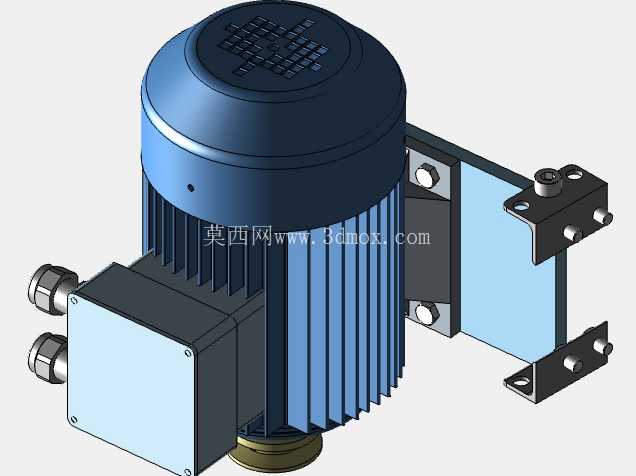

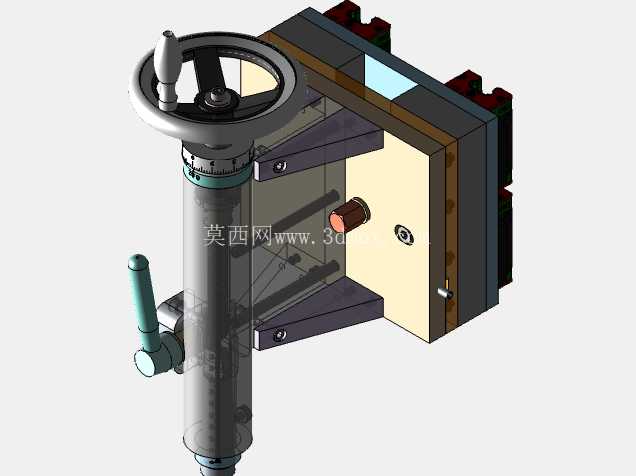

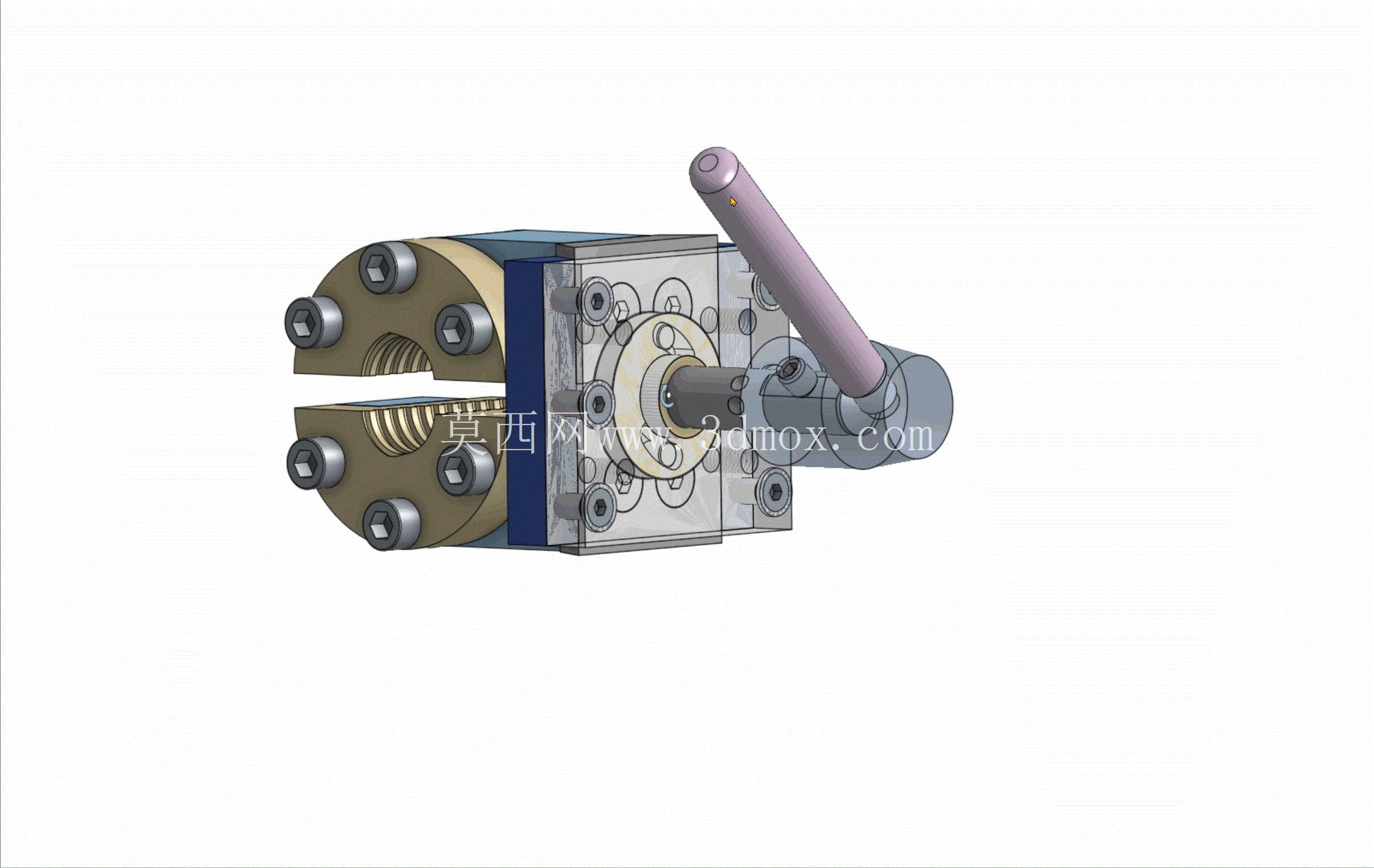

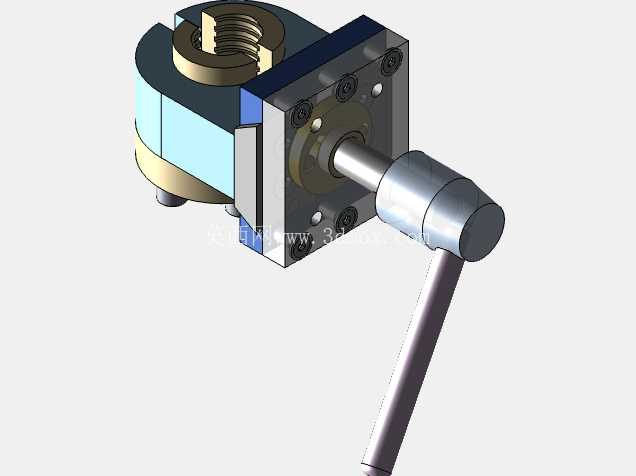

　　从设计思路上，这款设备在结构紧凑性与加工能力之间做了平衡，整体占地面积控制在小型工作台可放置的范围，不需要专门的大型设备安装基础，普通工坊的硬化地面即可放置使用，同时兼顾了足够的主轴刚性与进给行程，满足常规小零件的加工行程需求。所有结构部件的安装边界都做了干涉校验，拖板在全行程移动过程中不会与床身、主轴箱、尾座产生运动干涉，尾座采用手动进给结构，可以实现工件的端面顶紧，也可以加装钻夹头完成小直径孔的钻削加工，拓展设备的加工工序覆盖能力。传动部分的电子丝杠配置了防尘防护结构，避免加工过程中的金属切屑、切削液落到丝杠表面造成磨损，延长传动部件的使用寿命，导轨位置也设计了可伸缩的防尘护罩，日常使用中不需要频繁清理导轨缝隙的切屑，降低日常维护的工作量。主轴驱动采用调速电机配置，可以根据加工需求实现无级转速调整，适配不同直径、不同材质工件的切削线速度要求，避免因转速不匹配导致的刀具磨损加快、工件表面加工质量差的问题。

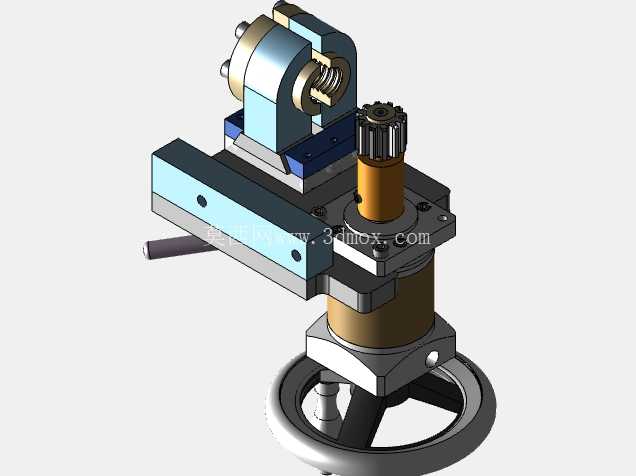

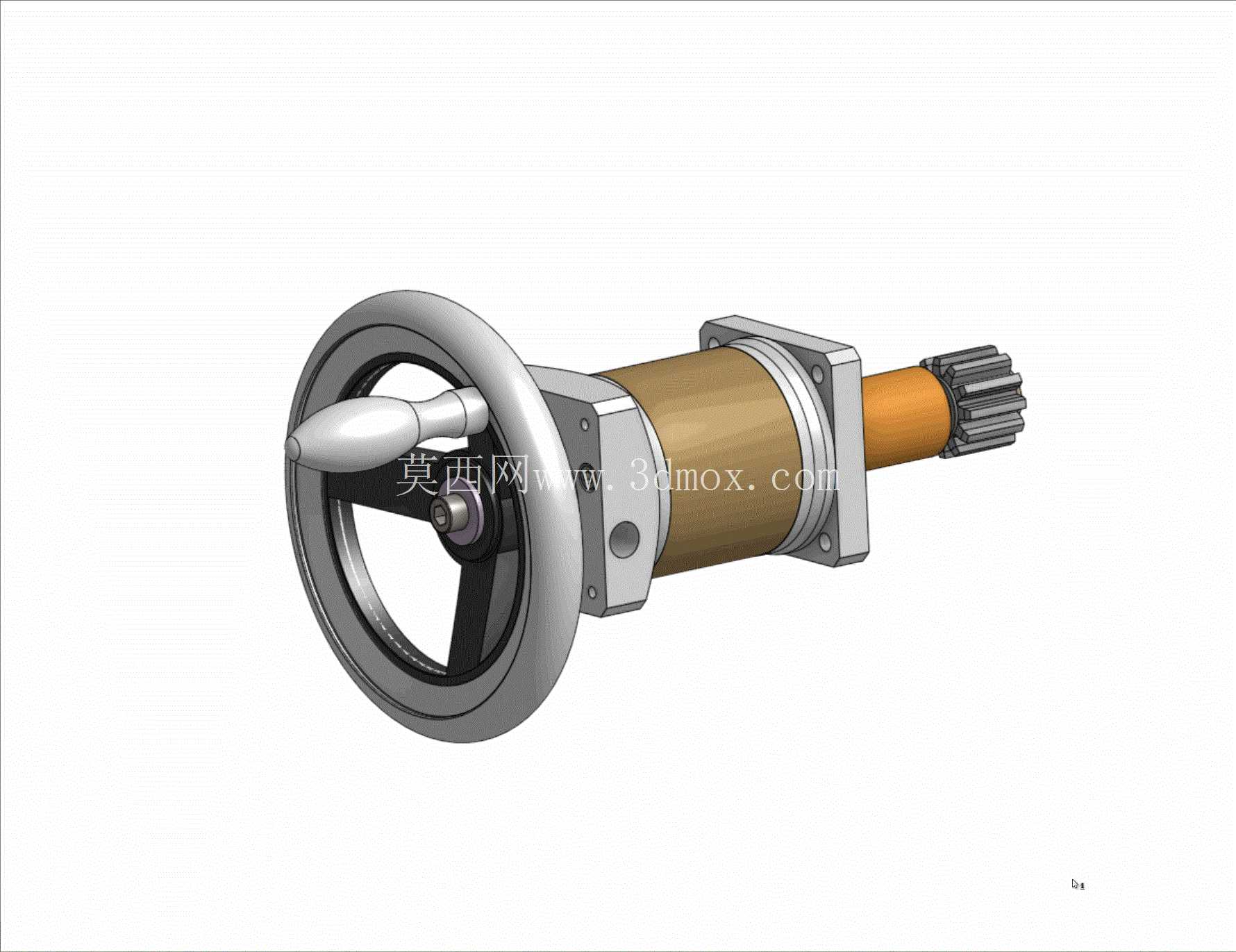

　　在实际使用场景中，这类小型车床可以完成仪表零件、小型轴类配件、模型传动零件、五金小零件的单件或小批量加工，对于维修场景下的非标补件加工，不需要占用大型车床的生产档期，开机即可快速完成加工，调试准备时间远短于大型工业车床，同时设备的操作门槛更低，有基础机加工经验的操作人员经过简单熟悉即可上手操作，不需要掌握复杂的大型车床操作流程。设备的整体布局遵循操作便利性原则，手动操作手轮布置在拖板的侧方位置，操作人员站在设备正面即可同时完成进给操作、刀具调整、加工状态观察，操作过程中不需要频繁变换站位，长时间操作的疲劳度更低。
