金属按动式划线针结构设计

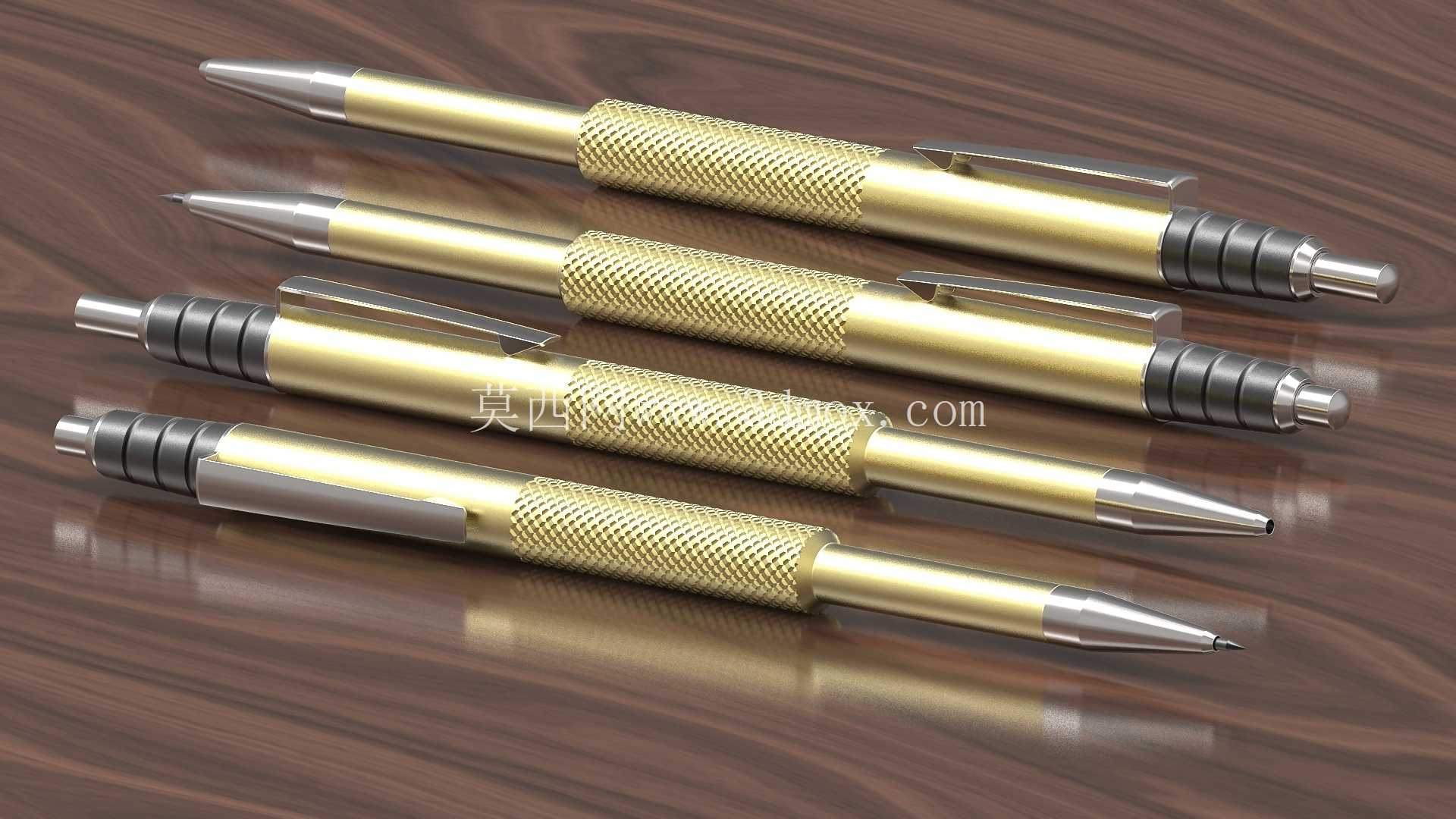

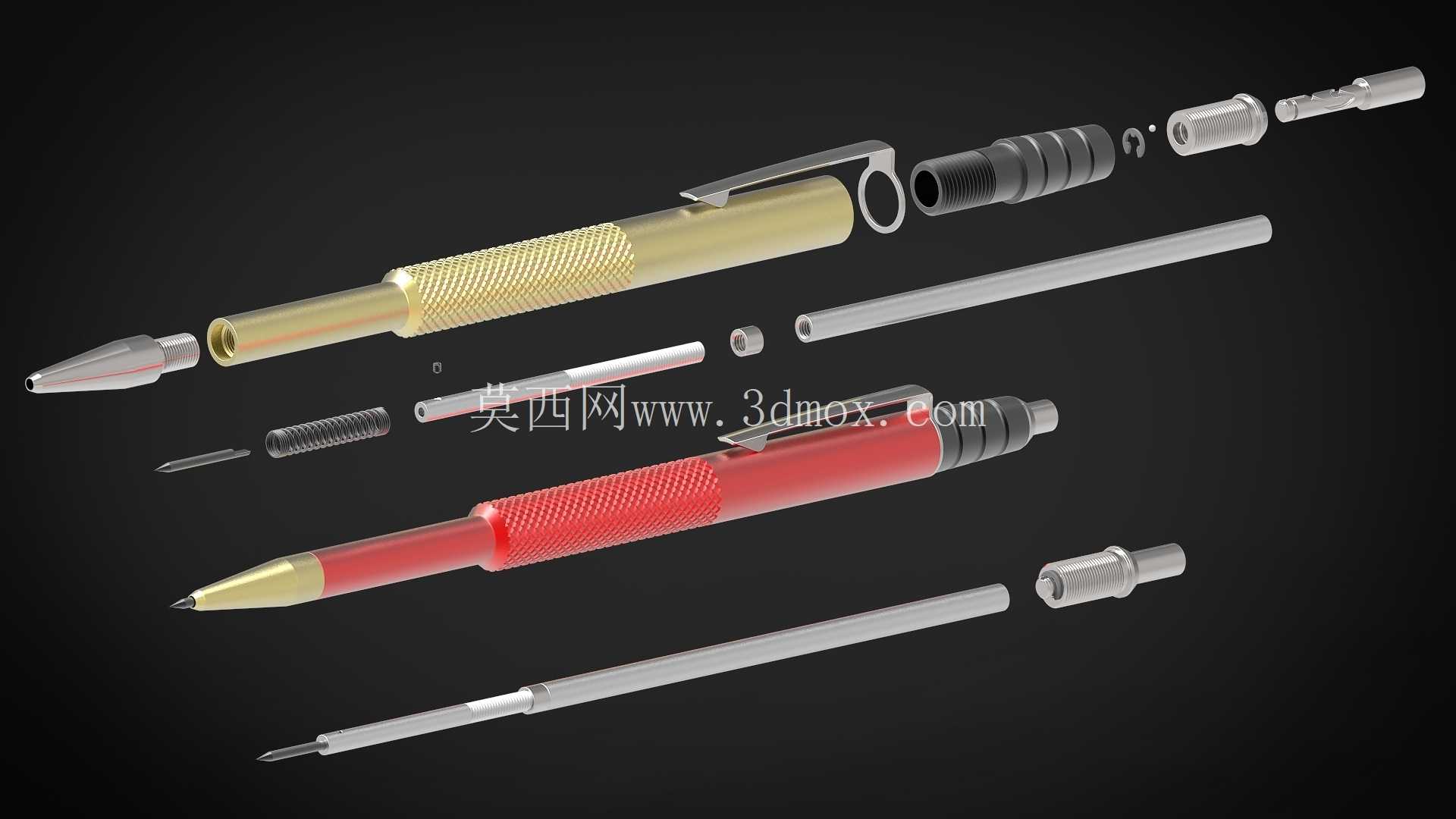

　　这款金属划线工具的结构设计，完全围绕精密划线作业的实际使用需求展开，日常在五金加工、模具修配、钣金放样场景中，作业人员经常需要在金属工件表面划出精准的定位线、加工基准，普通划线针要么针尖裸露容易误伤、要么笔身握持打滑，这款结构刚好解决了这些现场痛点。从功能逻辑上看，它采用类似按动圆珠笔的伸缩机构，按压尾部即可伸出针尖用于划线，再次按压就能收回针尖，既避免了闲置时针尖磕碰受损，也能防止携带过程中扎伤人员，完全适配车间作业人员随身携带、频繁取用的使用习惯。整个结构的所有部件均采用金属材质加工，没有塑料受力件，能适应车间多油污、多磕碰的恶劣使用环境，不会因为轻微摔落、温度变化出现结构失效。

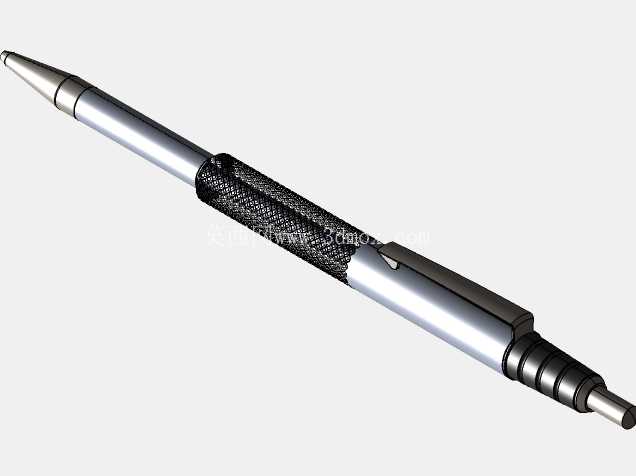

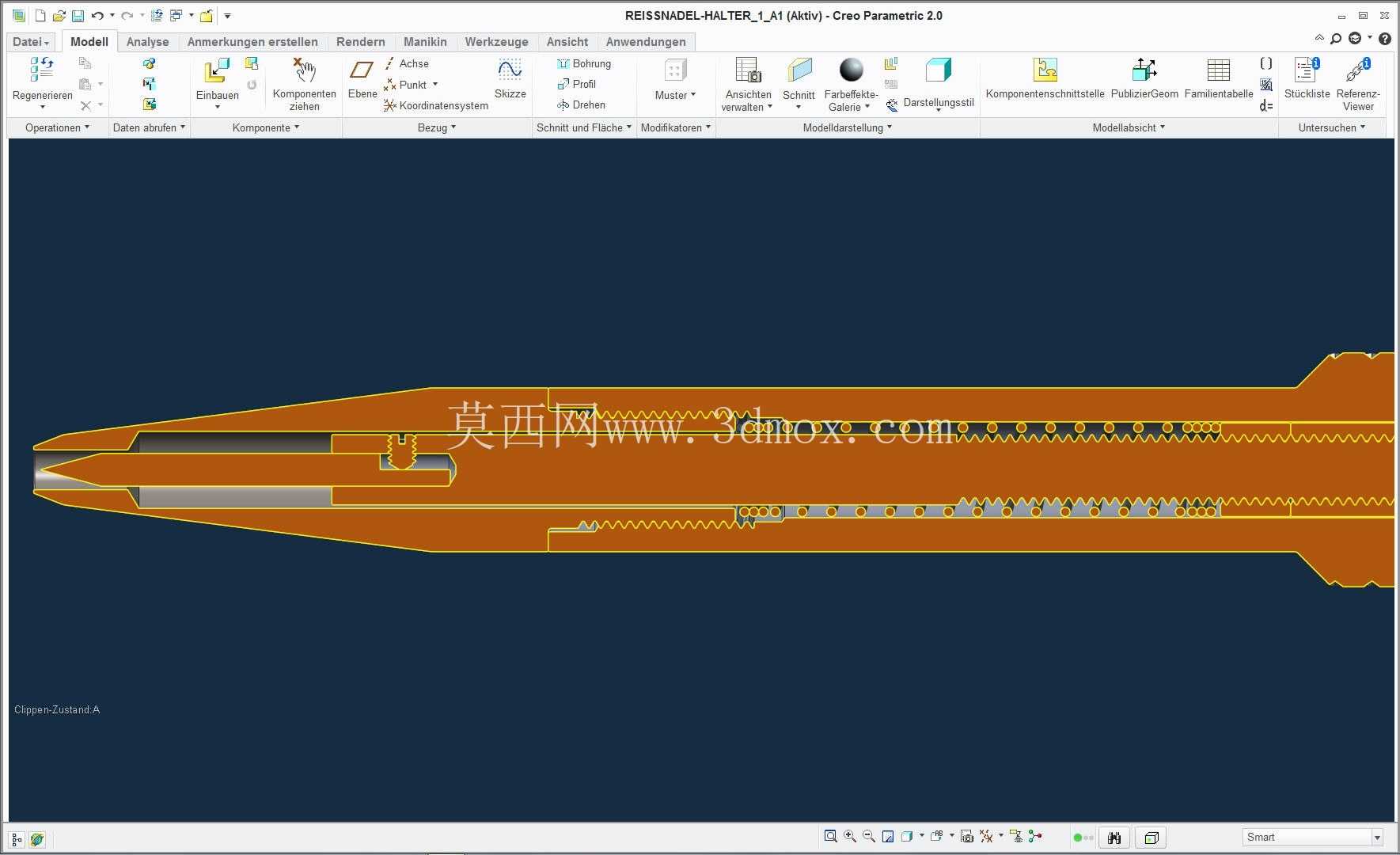

　　设计过程中，核心的伸缩行程经过反复校核，最终确定理论行程为4.5毫米，这个行程刚好能保证针尖伸出后有足够的划线长度，收回后针尖完全藏于笔嘴内部，不会出现外露刮擦的问题；握柄区域的滚花结构是设计的细节重点，滚花的纹理深度、纹路间距都经过优化，即使手上沾有切削液、金属碎屑，握持时也能保持足够的摩擦力，不会出现打滑偏移，保证划线时的力度稳定，划出的线条顺直均匀。所有连接位置的螺纹都采用公制标准规格，涵盖M3×0.5、M5×0.5、M6.5×0.5、M8×0.75以及M1.2×0.25的螺纹销，这些都是机械加工领域的常用标准规格，后续如果部件出现磨损，维修替换时不需要定制特殊规格的紧固件，直接采用标准五金件就能完成维护，大幅降低了全生命周期的使用成本。

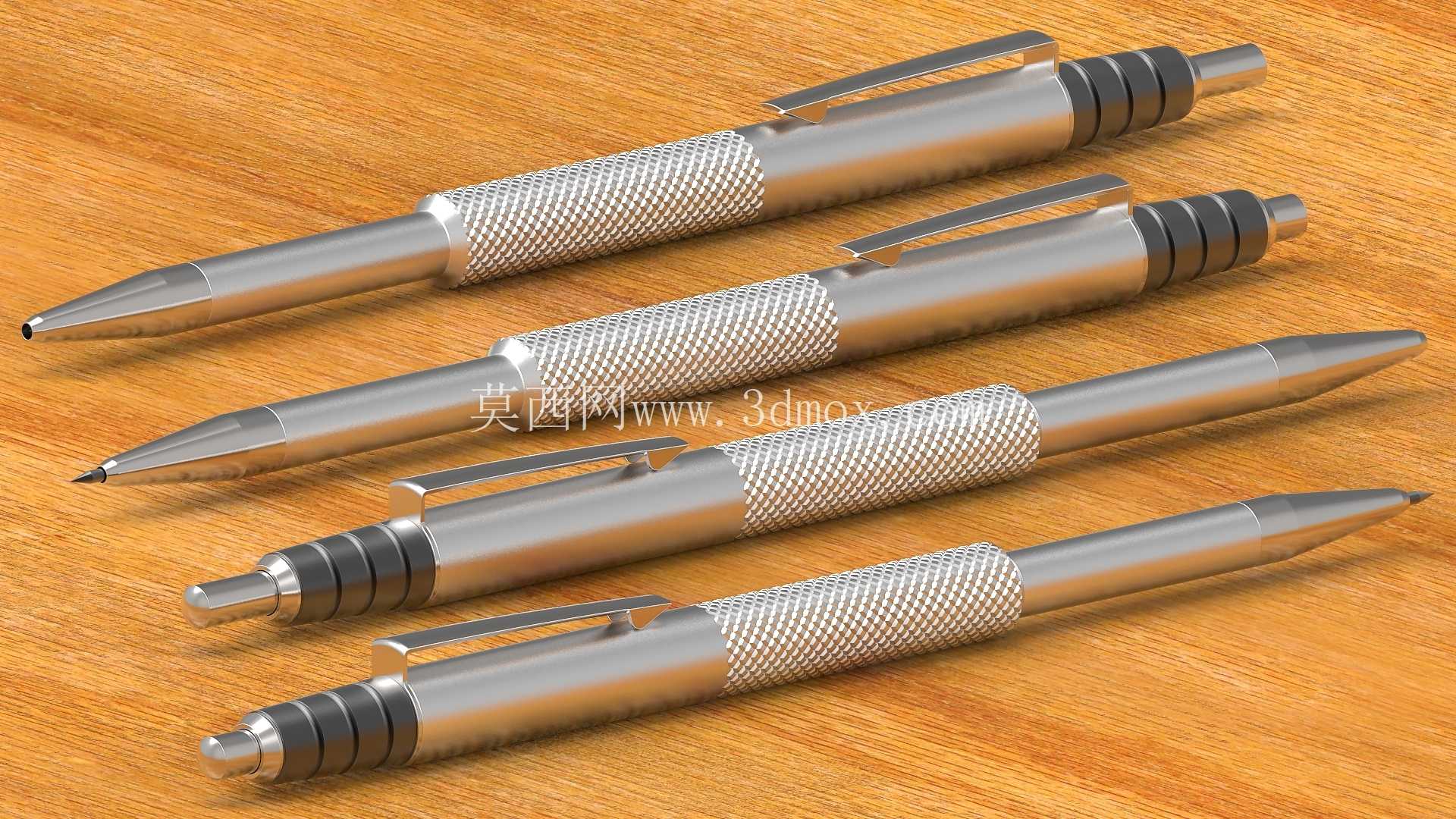

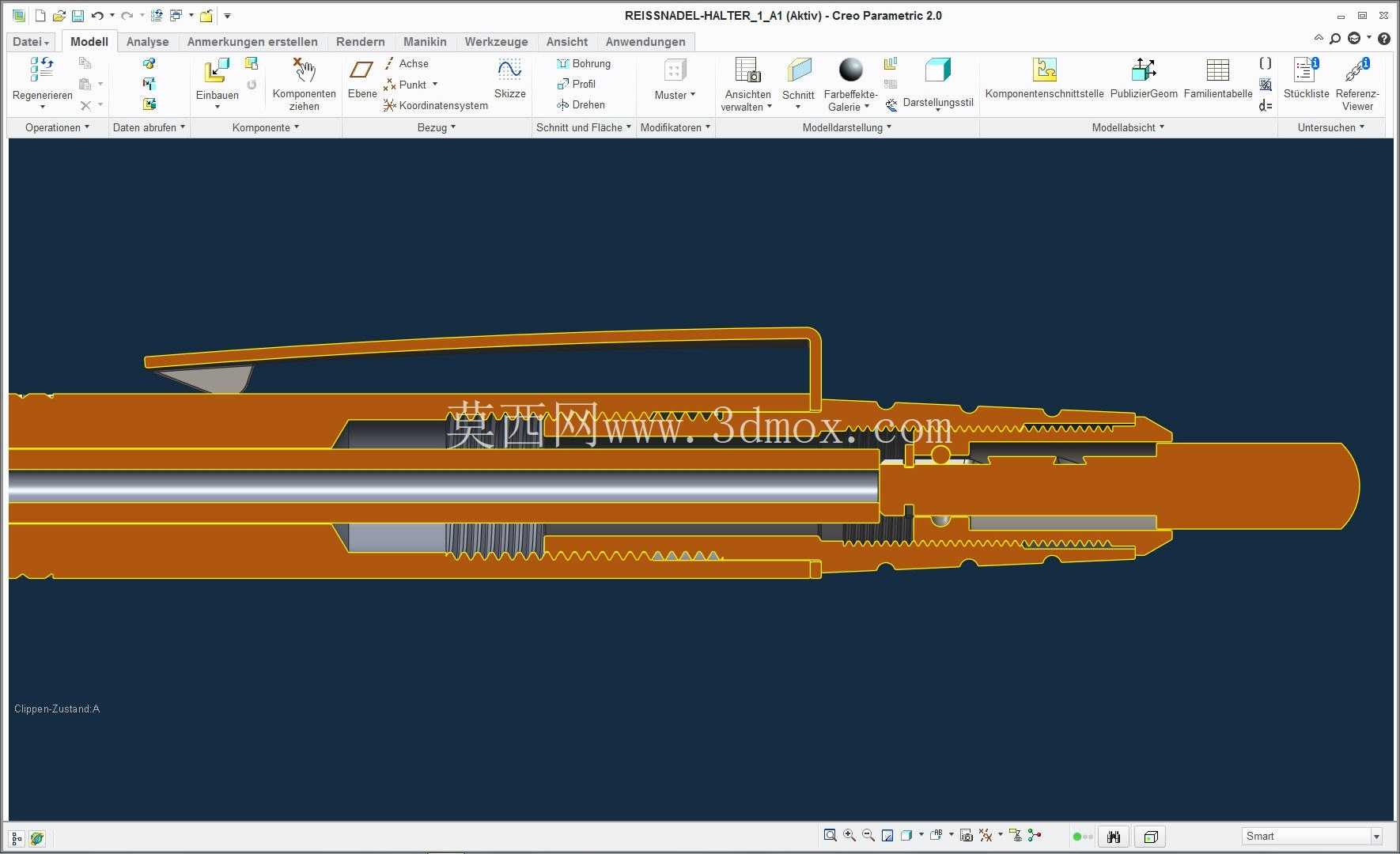

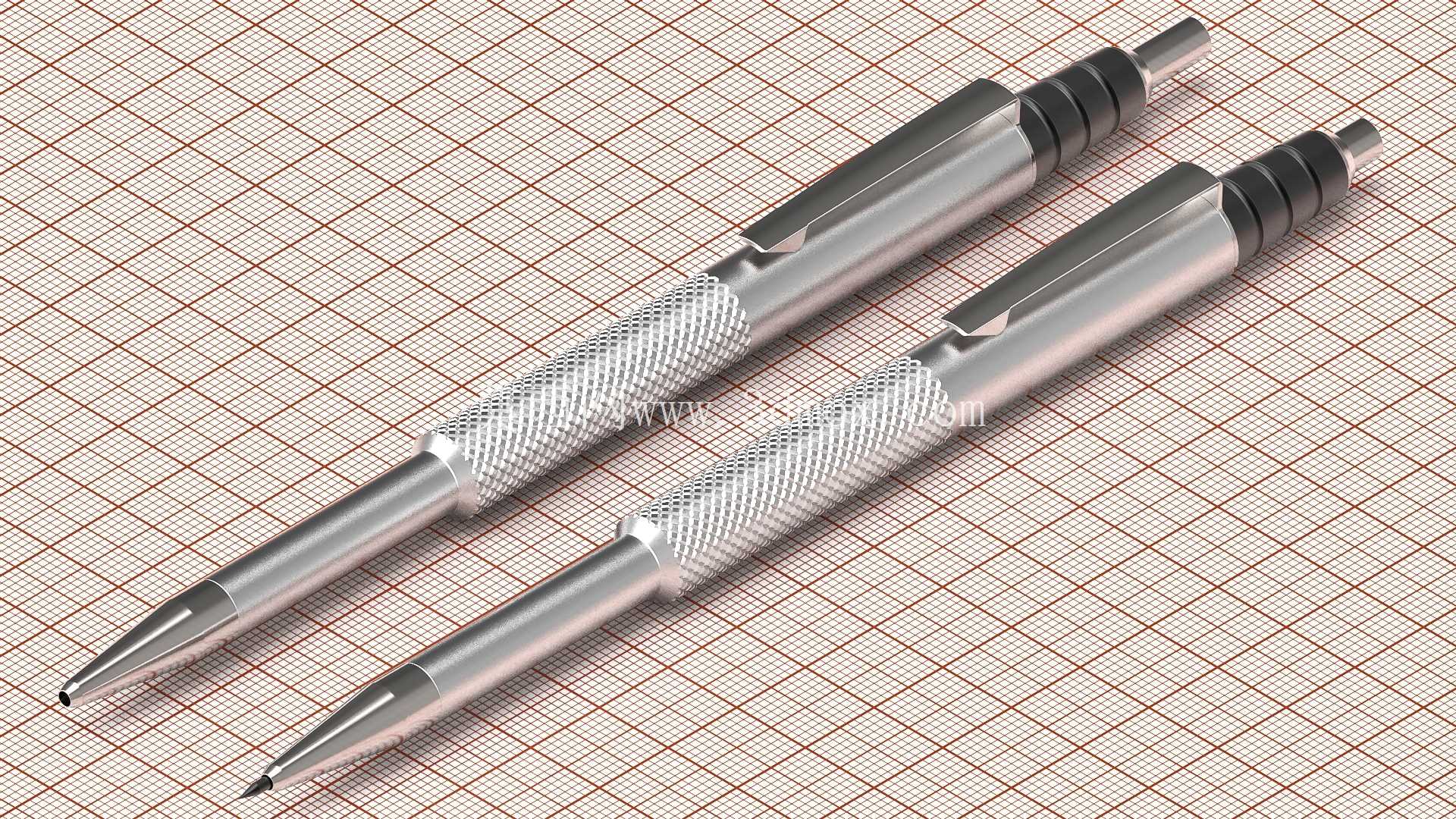

　　内部的压缩弹簧参数经过匹配计算，中性长度设定为26毫米，这个长度搭配对应的弹簧刚度，既能保证按动时的反馈力度适中，不会出现按动卡顿或者回弹无力的问题，也能保证针尖伸出后有足够的支撑稳定性，划线时施加正常压力不会出现针尖回缩的情况。整个笔身的外形尺寸经过人体工学优化，笔身直径适配大多数成年人的握持尺寸，笔夹结构采用一体化金属成型设计，既可以夹在工作服口袋、笔记本上方便携带，笔夹的强度也足够，反复弯折不会出现断裂。所有螺纹连接位置都采用理论值建模，配合间隙控制在合理范围，既不会因为间隙过大出现部件晃动，也不会因为间隙过小导致装配卡滞，装配完成后整个笔身的同轴度得到保证，针尖伸出后与笔身保持同心，划线时不会因为偏心出现线条抖动。

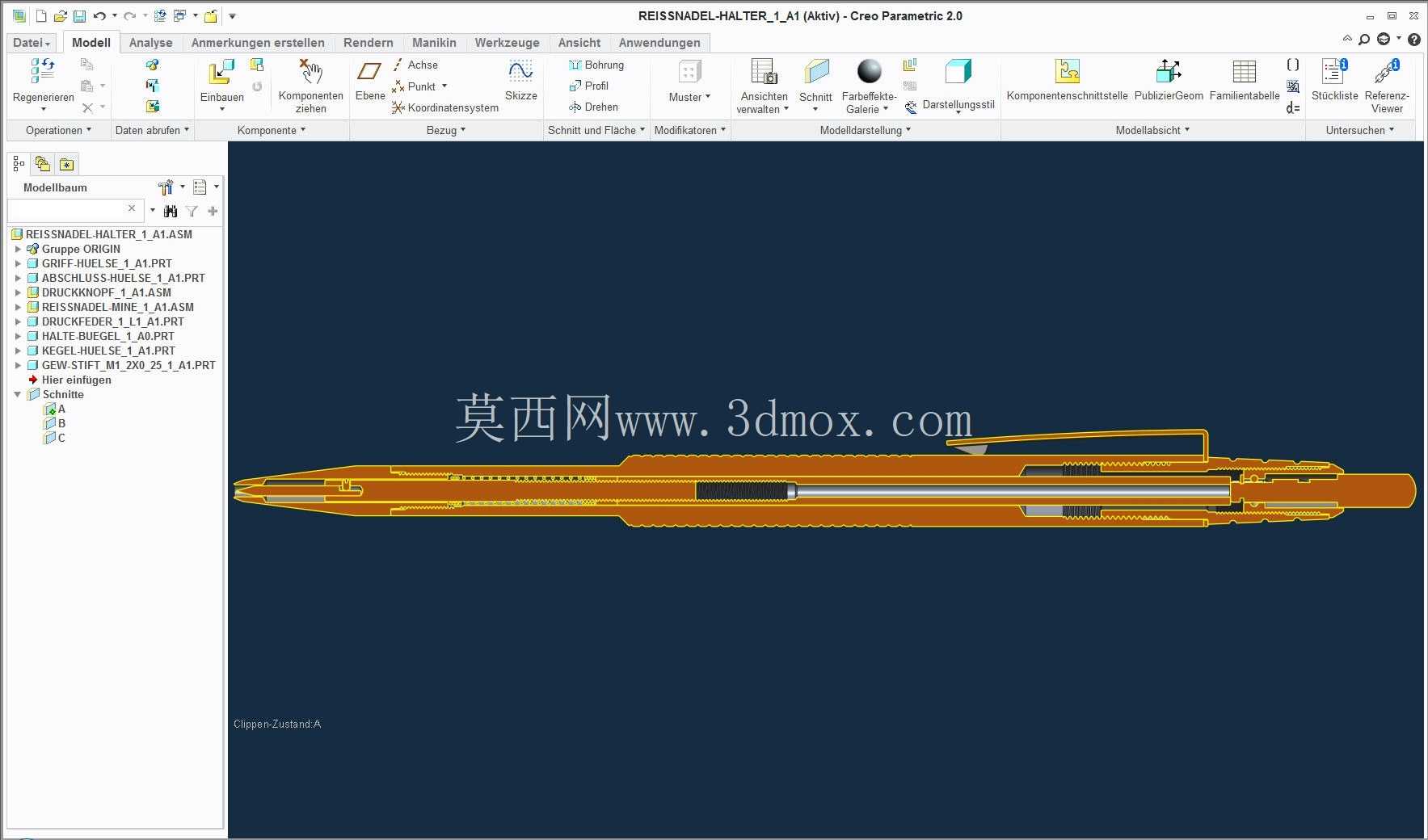

　　从安装边界来看，整个结构没有额外的外凸部件，所有零件都整合在圆柱形笔身内部，最大外径控制在常规书写笔的尺寸范围内，不需要额外的收纳空间，常规的笔套、工具袋都能适配。在逆向建模的过程中，每一个尺寸都对照实物进行了反复校验，滚花区域的长度、笔嘴的锥度、尾部按动块的尺寸都和实物保持一致，甚至橡胶防滑圈的位置、厚度都做了精准还原，保证模型装配完成后能完全还原实物的操作手感与功能逻辑，不管是用于结构参考、教学演示，还是用于后续的优化改型，都能提供精准的结构数据支撑。这类伸缩式划线工具在实际生产中应用非常广泛，从普通的机加工划线定位，到模具装配时的配合标记，再到钣金展开时的轮廓划线，都能用到，相比传统的固定针尖划线针，这种伸缩结构的使用寿命更长，安全系数更高，也更方便日常携带管理。
