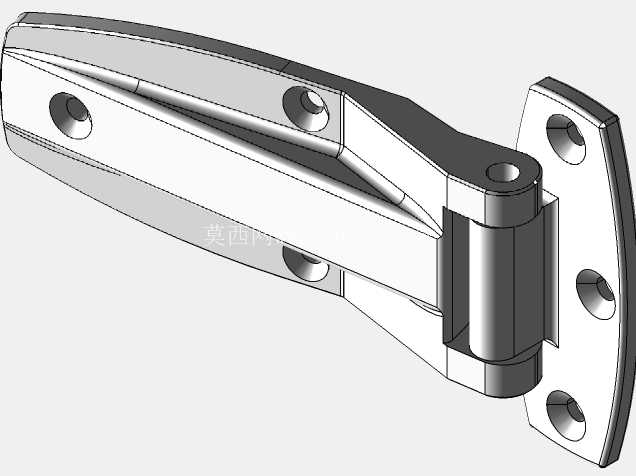

FB-760型重载铸造合页结构设计

这款FB-760型门铰链属于重载类铰接连接件，主要面向工业箱体、设备舱门、特种车辆侧门、仓储设施防护门等需要高承载、高可靠性铰接连接的场景，区别于民用家装类轻载合页，其结构强度、抗形变能力、耐疲劳性能均按照工业级使用要求设计，可适应户外复杂工况下的长期开合使用，在频繁启闭、存在一定振动载荷的使用环境中也能保持稳定的铰接精度，不会出现松旷、下垂、卡滞等常见合页失效问题。

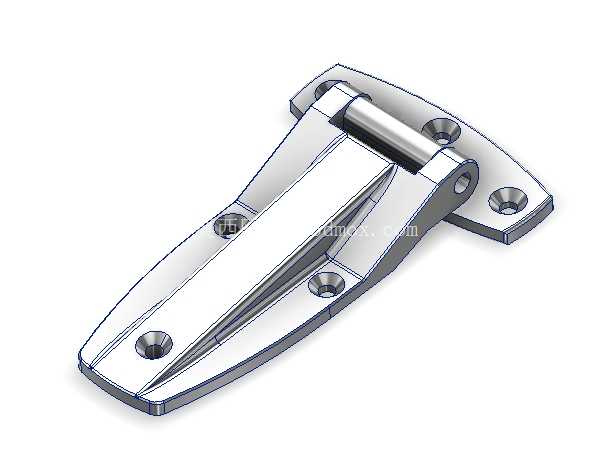

从结构设计逻辑来看，该铰链采用分体式铸造基体搭配销轴的经典铰接结构，两个安装页片分别通过销轴实现绕轴转动，其中长页片为带加强筋的楔形结构，从销轴端向安装端逐步拓宽，筋条沿页片长度方向居中布置，既能够在不额外增加整体壁厚的前提下大幅提升页片的抗弯截面模量，避免页片在承受门体垂向载荷时发生弯折变形，同时楔形的外形过渡也能减少应力集中点，让载荷从安装孔位向销轴部位均匀传递，不会在局部形成应力峰值导致铸件开裂。短页片为带两个安装孔的扇形结构，销轴孔位做了加厚凸台处理，提升孔位的抗挤压能力，避免长期转动磨损后出现孔位失圆、间隙过大的问题。

安装边界方面，该铰链的两个页片均采用沉头安装孔设计，长页片布置三个沉头孔，短页片布置两个沉头孔，安装后紧固件头部完全沉入页片表面，不会突出干涉门体的开合动作，安装孔的孔位间距经过匹配计算，能够适配常规工业门的安装型材间距，不需要额外在安装面上做避让沉孔加工，降低现场安装的加工难度。销轴与页片的配合采用间隙配合精度等级，既保证转动时的顺滑度，不会出现卡滞，又将配合间隙控制在合理范围内，避免门体安装后出现过大的窜动量，保证门体闭合时的密封精度。页片的开合转动角度覆盖常规工业门的180度启闭需求，转动过程中两个页片之间不会发生结构干涉，边缘做了圆角过渡处理，避免安装和使用过程中出现锐边割手的安全隐患。

在实际选型应用中，这类铸造铰链相比冲压钣金类合页，整体刚性提升明显，单只铰链的垂向承载能力可以满足厚度5mm以上钢制门体、或者复合材料重型舱门的安装需求，不需要在单扇门上布置过多合页来分摊载荷，通常单扇高度1.8米以内的工业门布置两只该型号铰链即可满足承载要求，减少安装工作量。铸件表面经过平整处理，没有多余的铸造飞边，后续可以根据使用场景做喷塑、镀锌、喷漆等表面处理，适应防腐、户外耐候等不同使用环境的要求。销轴采用耐磨钢材加工，与铸件基体的硬度形成合理匹配，长期转动磨损主要发生在可更换的销轴部位，后期维护时只需要更换销轴即可恢复铰链的配合精度，不需要整体更换铰链部件，降低设备全生命周期的维护成本。

从建模细节来看，该模型完整还原了铸件的拔模斜度、安装沉孔的深度、加强筋的过渡圆角、销轴的装配间隙等工程细节，不是简化的外观示意模型，结构设计人员可以直接参考该模型的孔位尺寸、安装边界来完成门体与门框的配合结构设计，不需要重新测绘铰链的安装尺寸，能够缩短设备舱门、防护门结构的设计周期，避免因为安装尺寸不匹配导致的后期装配干涉问题。模型中各个零件的装配关系完全符合实际生产装配逻辑，销轴与两个页片的同轴度、安装孔的位置度都按照实际加工公差要求做了对应约束，能够直接用于装配干涉检查、运动仿真验证，确认门体开合全过程中铰链与周边结构的间隙是否满足设计要求。
