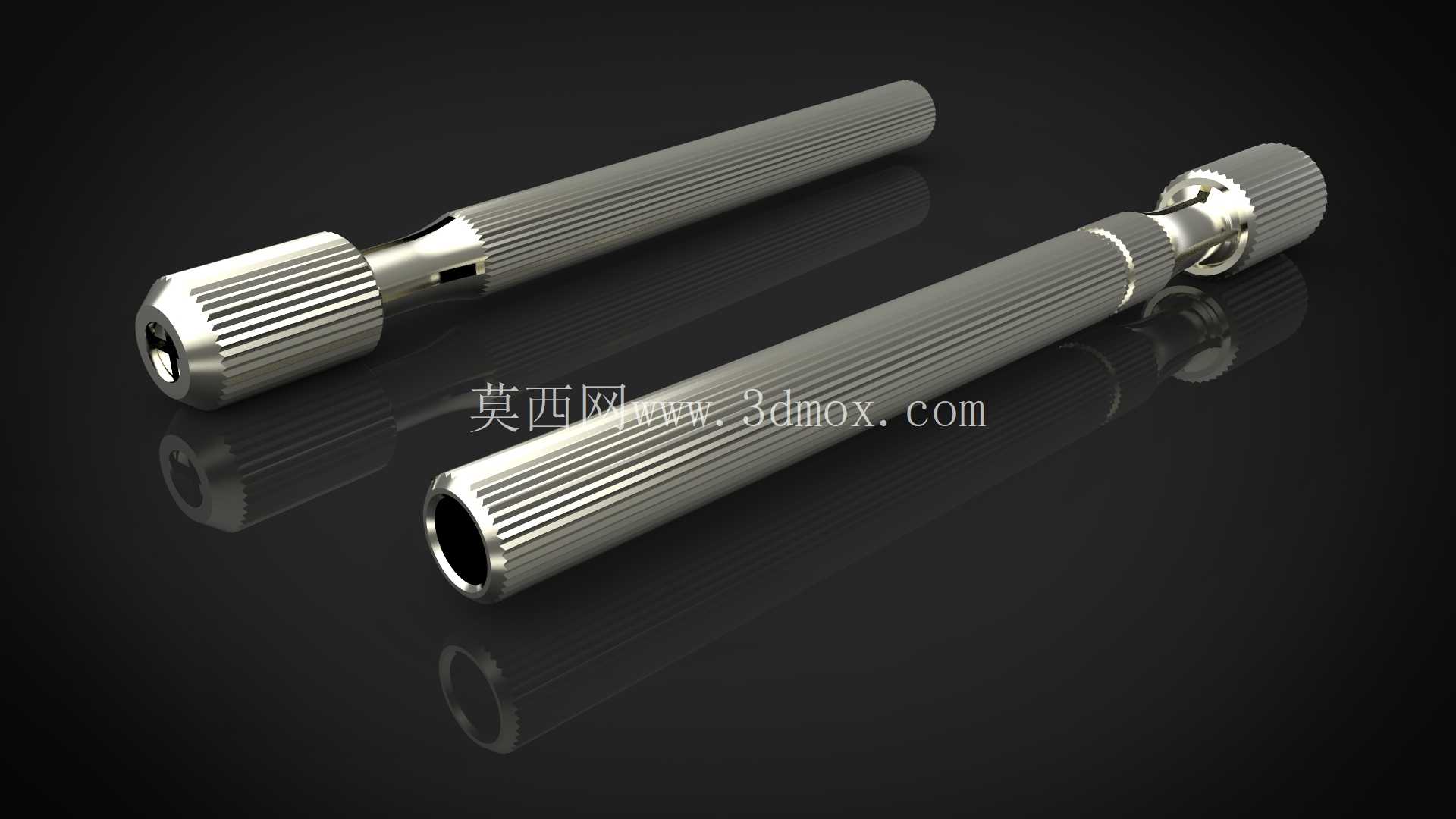

阳极氧化黄铜销钉式精密夹持虎钳结构

在精密装配、微型零件加工、实验室试样装夹等场景中，小直径轴类、销钉类零件的夹持一直是工装设计里的细节难点——常规台虎钳钳口行程下限不足，夹持直径1mm以下的零件时容易出现夹偏、夹伤零件表面，或是夹持力不足导致零件加工、装配过程中移位的问题，这类销钉式虎钳正是针对这类小尺寸零件装夹需求设计的手动夹持工具。

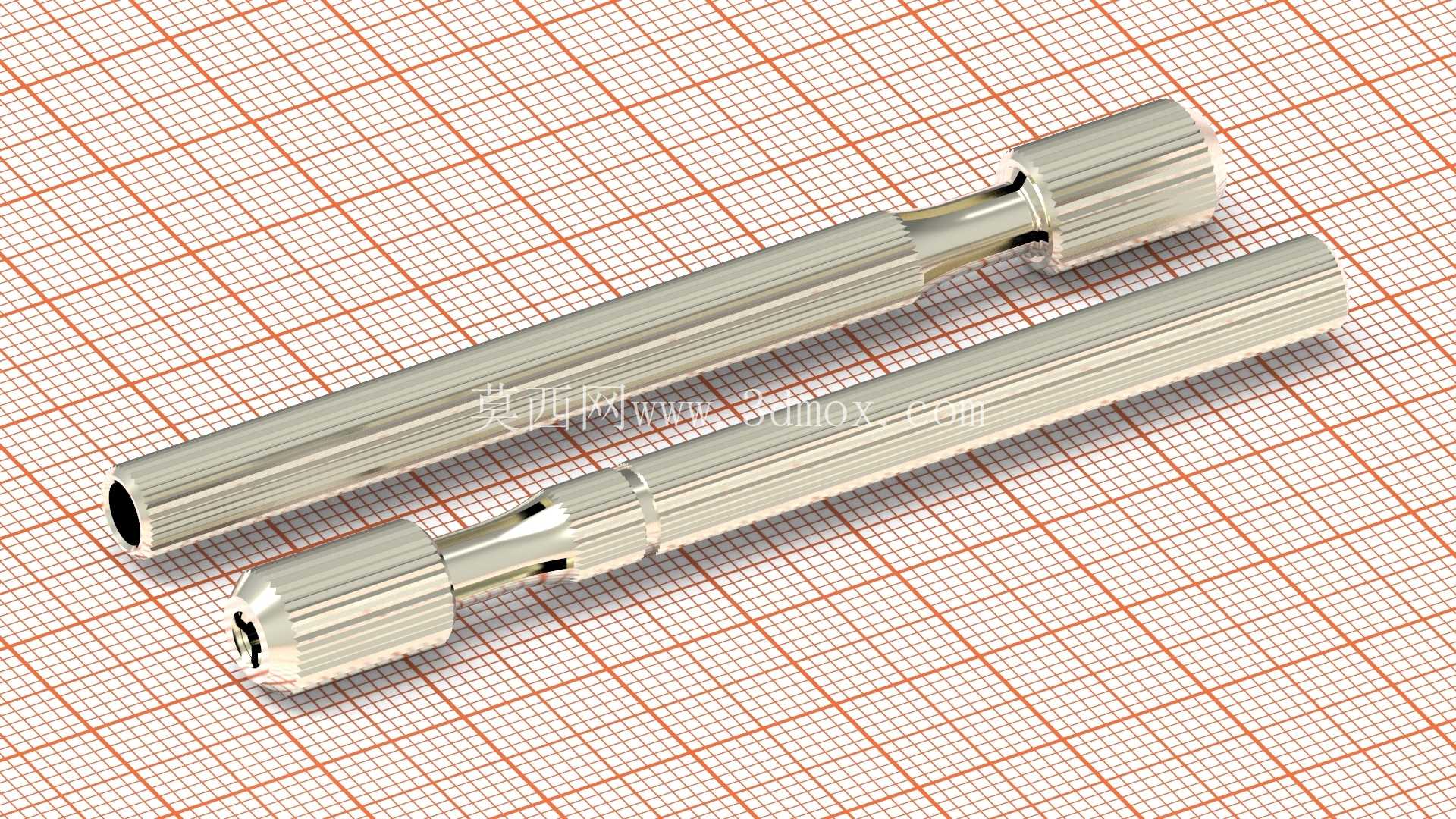

从功能特性来看，该款销钉虎钳分为两个夹持规格区间，分别覆盖0.1mm-1mm、1mm-2mm的小直径零件装夹需求，主体采用阳极氧化黄铜材质加工，相比普通钢制夹具，黄铜材质硬度略低于常见的微型金属销钉、铜质或铝质小零件，夹持过程中不会在零件表面留下压痕，阳极氧化处理后的表面具备更好的耐磨性能，长期使用不会因为反复开合出现表面锈蚀、磨损掉屑的问题，适配洁净度要求较高的精密装配场景。

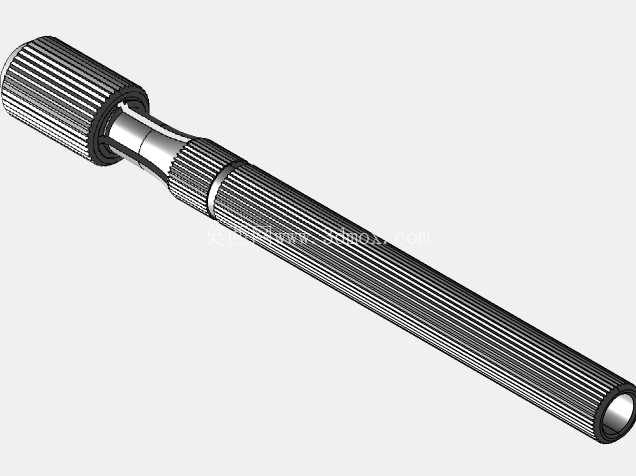

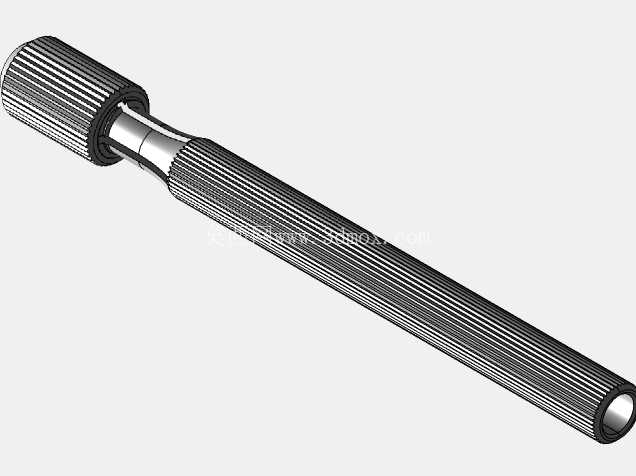

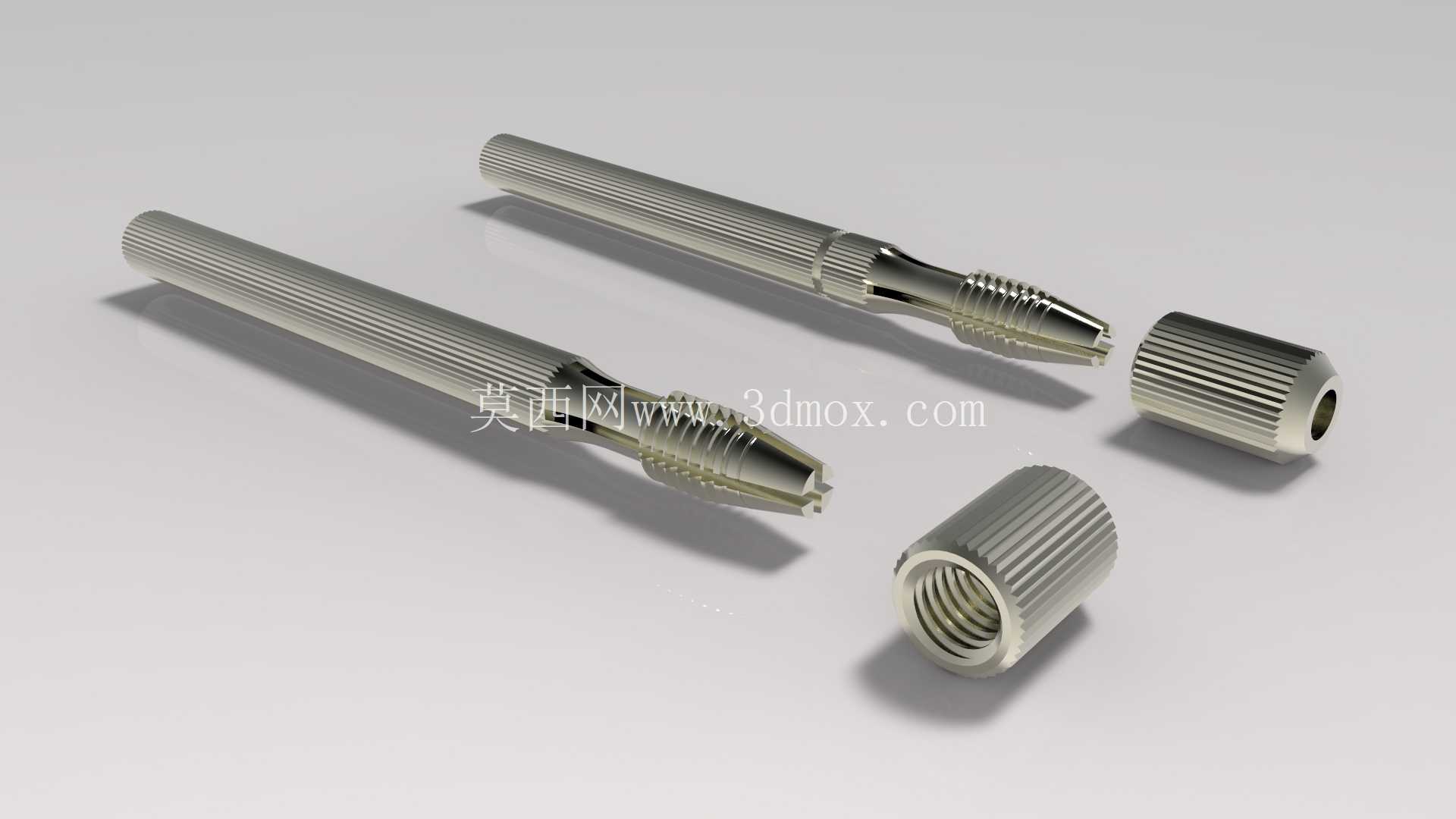

结构设计上，这款虎钳没有采用复杂的分体式钳身结构，而是将手柄与夹头主体设计为一体化部件，仅搭配独立的夹头锁紧螺母完成夹持动作，整体结构零件数量极少，日常使用不需要复杂的维护保养，操作人员只需要旋转端部的滚花螺母，即可带动夹头内孔收缩，实现对穿入夹头内孔的小直径零件的锁紧。手柄外表面做了全周滚花处理，即使手上沾有少量装配用的润滑油、切削液，也能稳定握持转动，不会出现打滑的问题；夹头端部的内孔做了导向倒角，穿入细小销钉、轴类零件时不需要刻意对准孔位，顺着倒角即可顺利插入夹头内部，减少微小零件装配时的对位时间。夹头内部的锁紧螺纹采用M6规格的标准公制螺纹，螺纹牙型按照理论值建模加工，螺纹配合间隙控制在0.02mm以内，旋转锁紧过程中不会出现空程、卡顿的问题，锁紧力可以通过螺母的旋转圈数线性调节，针对不同材质的细小零件，可以灵活调整夹持力，既不会因为夹持力过小导致零件转动、窜动，也不会因为夹持力过大压弯、夹断直径不足1mm的脆性零件。

从安装与使用边界来看，这款销钉虎钳属于手持式手动夹持工具，不需要额外固定在工作台面上即可使用，整体外形为细长杆状，单支长度控制在100mm左右，最大外径不超过12mm，操作人员可以单手握持完成零件的装夹、微调动作，在空间狭窄的装配工位、或是需要手持夹具配合显微镜完成微型零件操作的场景下，不会因为本身体积过大遮挡操作视线。夹头的锁紧行程完全覆盖对应规格的夹持直径范围，不需要更换夹头配件即可覆盖整个夹持区间，日常使用时可以直接将其放置在工具盒内，不需要配套的专用收纳工装，适合外出维修、现场装配等移动作业场景携带。

在实际应用中，这类销钉虎钳常被用于钟表零件装配、微型电子接插件引脚整形、精密小轴类零件的去毛刺作业、金相试验中小直径试样的夹持制样等场景，相比通用型的大力钳、镊子等工具，它的夹持同轴度更高，锁紧后零件与钳身保持同轴，操作人员可以手持手柄完成零件的圆周方向打磨、点胶、焊接等操作，不需要反复调整零件的夹持姿态。夹头的内孔收缩为均匀周向收缩，不会出现单侧受力导致零件偏斜的问题，对于圆柱度要求较高的小直径零件，夹持后零件的径向跳动量可以控制在0.01mm以内，满足精密加工、检测场景的装夹精度要求。设计过程中没有多余的外置零件，整体外轮廓没有尖锐的棱角，所有边角都做了R0.3以上的圆角处理，日常手持操作不会划伤手部，滚花的齿深控制在0.2mm，既保证了防滑性能，也不会因为齿纹过深在手上留下压痕，适合长时间连续操作使用。
