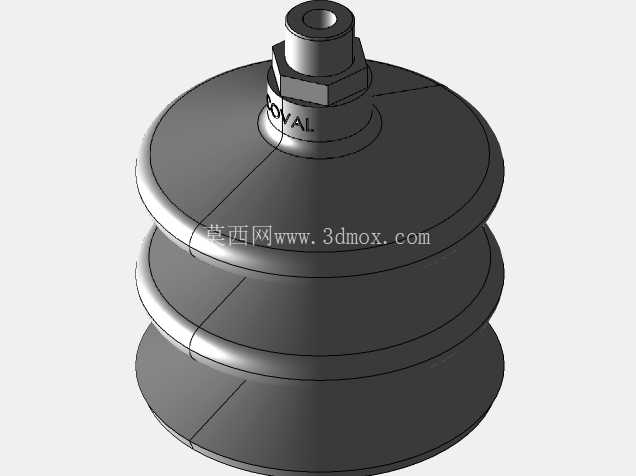

COVAL系列2.5规格多层波纹真空吸盘结构

　　在自动化物料搬运、冲压上下料、包装线分拣、薄壁工件转运这类场景里，真空吸持方案的适配性往往直接决定整线的运行稳定性，波纹式真空吸盘作为柔性吸持的核心执行部件，其结构设计直接决定了对不平整表面、曲面工件、存在轻微高度差工位的适配能力。这款2.5规格的多层波纹吸盘，采用三段式褶皱结构设计，区别于平吸盘的刚性接触特性，波纹段的橡胶形变可以提供多维度的位移补偿量，当工件表面存在10-15mm的高度差、或者搬运过程中存在轻微的角度倾斜时，褶皱段的自适应变形可以让吸盘唇口始终与工件表面保持完全贴合，避免因接触间隙导致的真空泄漏，维持稳定的吸持力。

　　从安装端结构来看，顶部采用标准外螺纹连接接口，搭配一体式六角锁紧台，安装时可以直接用开口扳手卡紧六角位完成拧紧，不需要额外夹持吸盘主体，避免安装过程中橡胶主体被夹持损伤，接口的通径设计匹配常规真空发生器的流量参数，不会出现通路过窄导致的抽真空响应滞后问题。吸盘主体的三层波纹结构，每层的壁厚做了梯度设计，靠近安装端的波纹段壁厚更大，提供足够的支撑刚性，避免带载搬运时吸盘出现过度弯折导致工件脱落；靠近唇口的波纹段壁厚更薄，提升接触时的柔性适配能力，针对弧形面、轻微凹凸表面、甚至带浅加强筋的工件表面，都能通过唇口的柔性变形完成密封。

　　唇口边缘做了圆弧过渡处理，没有尖锐的裁切边，一方面可以避免接触工件时刮伤工件表面，尤其适合亚克力板、彩涂钢板、注塑件这类对表面质量要求高的工件搬运，另一方面圆弧唇口在接触瞬间的密封接触面积更大，即使工件表面存在轻微的粉尘、细小微粒，也能通过唇口的弹性包裹维持密封性能，不会因为微小杂质导致真空失效。从实际选型适配的角度看，这类多层波纹吸盘的垂直缓冲行程比同直径平吸盘大3倍以上，在机械手高速取放的工位中，可以抵消末端执行器的定位误差，不需要额外增加浮动接头就能完成取放动作，简化末端治具的结构设计，降低治具整体重量。安装边界上，吸盘完全压缩后的总高度、完全伸展后的总高度都做了标准化的尺寸控制，选型时只需要确认安装螺纹规格、吸盘直径、有效吸持行程三个参数，就能直接替换同规格的其他品牌吸盘，不需要调整治具的安装孔位和行程参数。在吸持力表现上，三层结构的设计让吸盘在真空度达到-60kPa时，依然能保持稳定的形态，不会因为负压作用出现波纹段过度内瘪导致的有效吸持面积缩小，针对表面光滑的平整工件，额定吸持力可以覆盖3-5kg的工件搬运需求，如果是表面略粗糙的工件，配合更高流量的真空发生器，也能维持稳定的吸持效果。

　　针对不同的工况环境，这类波纹吸盘的橡胶材质通常可以适配常规工业环境的耐温要求，在-20℃到80℃的环境区间内，橡胶的硬度和弹性不会出现明显变化，不会因为低温变硬导致密封失效，也不会因为高温变软导致支撑不足。在治具设计过程中，需要注意吸盘安装时的预留行程，不能让吸盘完全压缩到极限位置接触工件，需要预留3-5mm的压缩余量，让波纹段保持一定的预压力，这样在机械手下行到位时，唇口可以通过预压变形完全贴合工件表面，同时避免硬接触导致的工件表面压痕。另外，这类波纹吸盘因为存在褶皱结构，在真空破真空的瞬间，褶皱段的回弹可以快速让唇口脱离工件表面，不会出现平吸盘常见的粘料问题，在高速分拣工位中可以有效缩短放料的响应时间，提升整线的运行节拍。在曲面工件搬运场景中，比如汽车钣金件的弧形覆盖件、家电外壳的曲面注塑件，多层波纹的结构可以让吸盘唇口顺着工件曲面的法向自适应偏转，偏转角度最大可以达到15度，不需要额外设计角度调整机构，就能保证唇口与工件表面垂直接触，避免侧向力导致的吸盘滑脱。
