铣床工作台用卡盘安装转接夹具结构

　　在多工序复合加工场景中，常需要将车床通用卡盘转接安装到铣床工作台、数控转台或是第五轴RockLock标准底座上，实现轴类、盘类零件的一次装夹完成车铣复合工序，减少重复装夹带来的定位误差，这套转接夹具正是为解决该类跨设备装夹适配问题设计的。整套夹具的核心功能是完成camlock D1-4锥度车床卡盘与铣床侧安装接口的刚性连接，设计过程中优先考虑连接刚性与装夹重复定位精度，避免加工过程中因切削载荷产生的微位移影响零件加工精度。

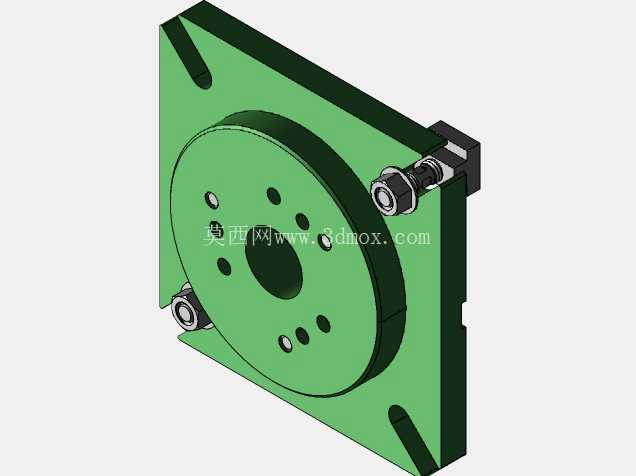

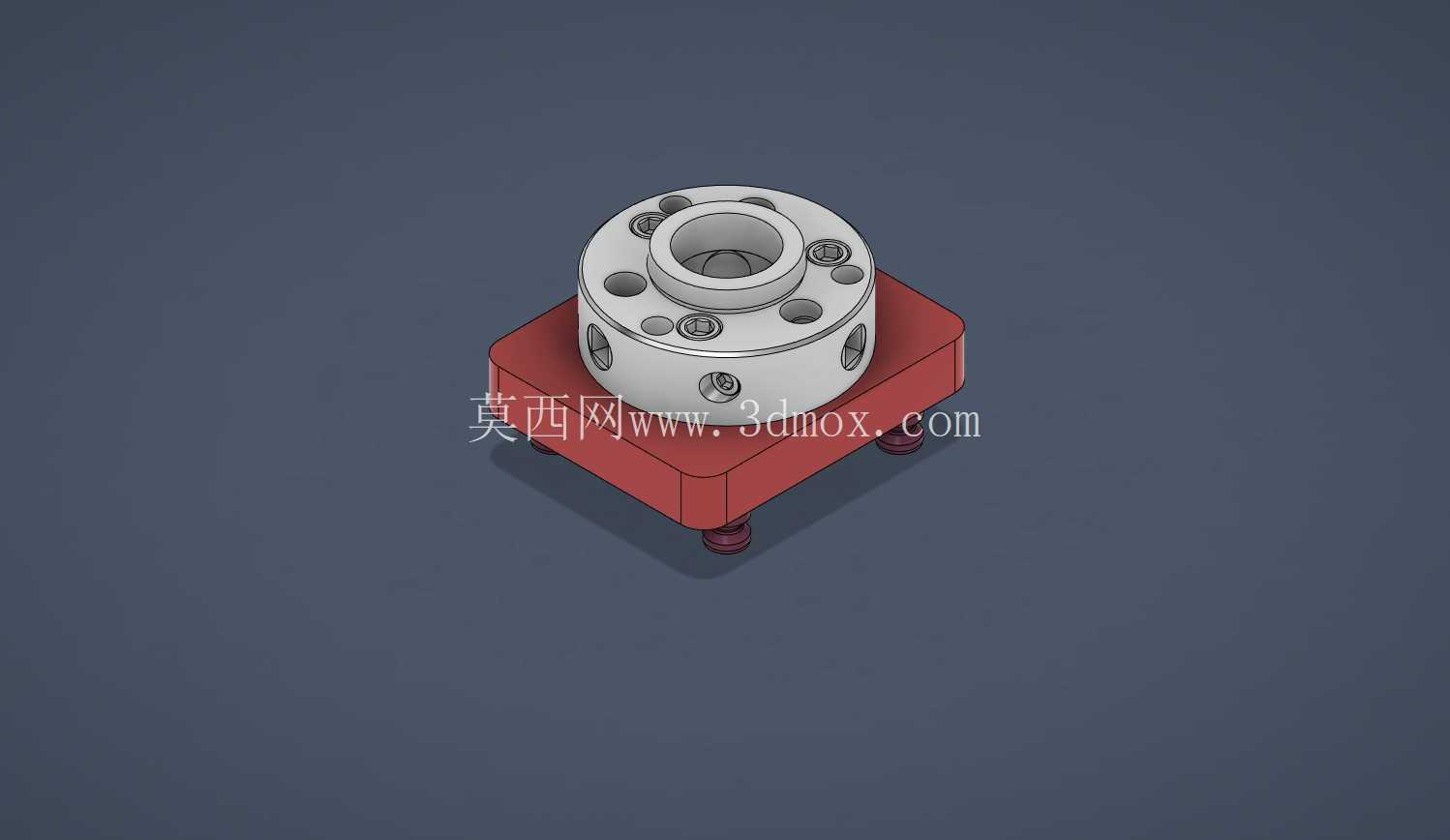

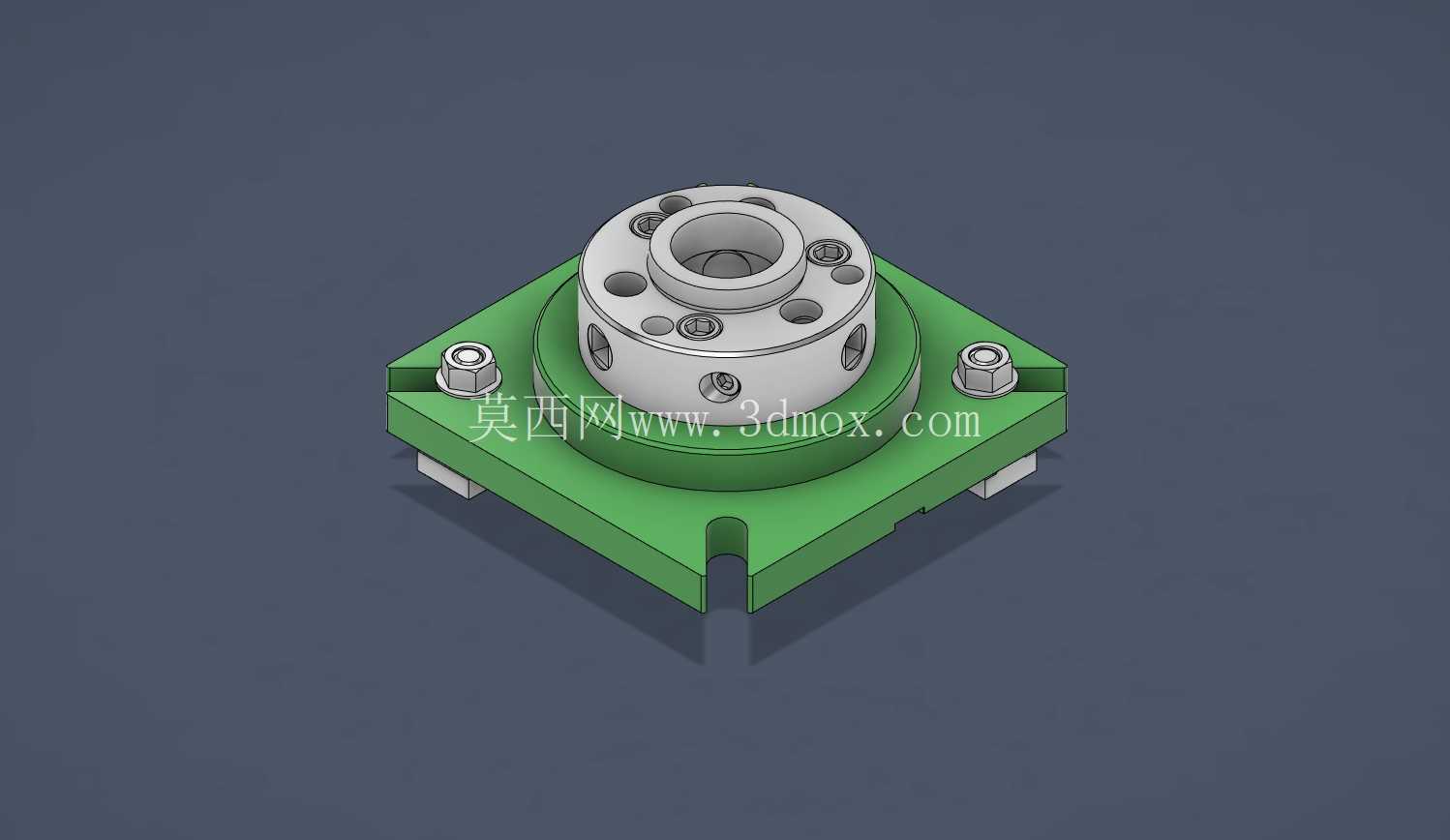

　　夹具的主体安装板采用与铣床工作台T型槽匹配的安装孔位布局，可直接通过T型螺栓完成与工作台台面的固定，安装板上的定位止口与RockLock底座的定位基准完全契合，安装时无需额外打表找正即可保证卡盘回转中心与转台回转中心的同轴度要求，大幅缩短现场装夹调试的准备时间。夹具上的凸轮锁紧机构采用标准camlock D1-4接口的锁紧行程设计，锁紧时凸轮旋转带动锁紧柱塞动作，可将卡盘锥面与夹具定位锥面完全拉紧贴合，消除配合面间隙，保证高速铣削或是重切削工况下的连接稳定性。

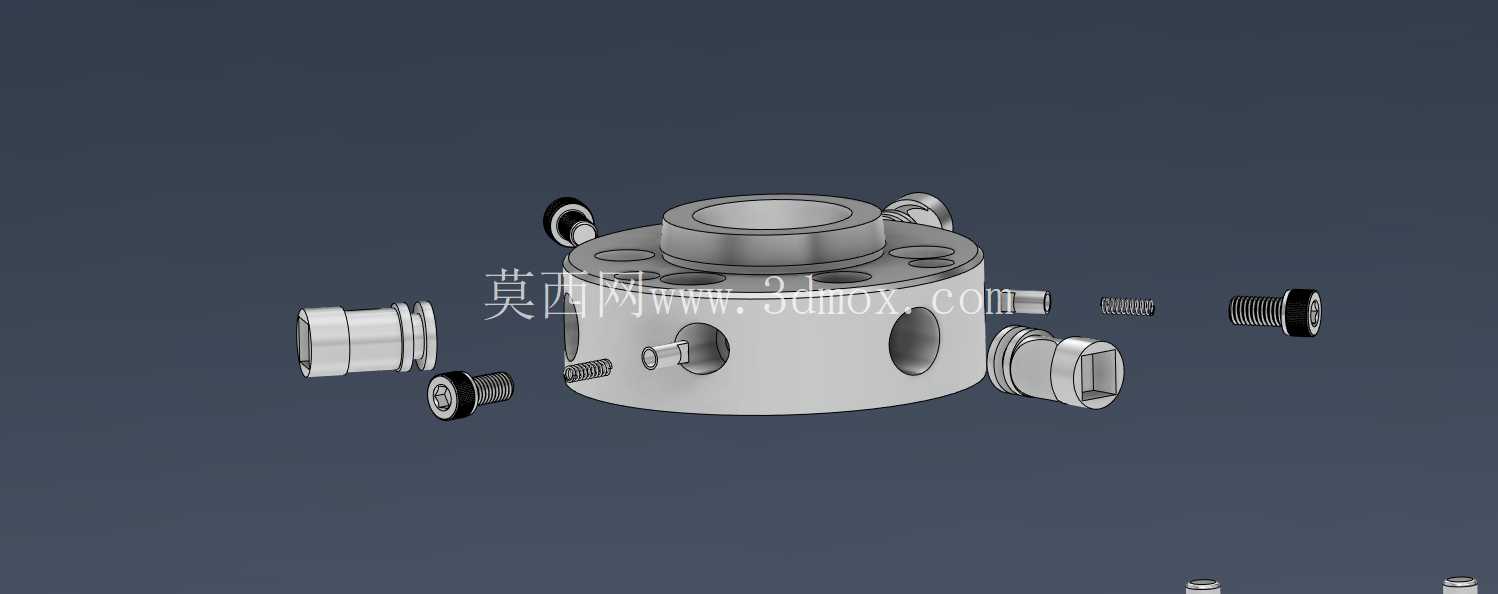

　　设计时所有外露的标准紧固件均选用市面上可直接采购的通用五金件，无需单独定制非标准紧固件，降低后期维护更换的成本，其中主轴安装凸轮直接采用对应标准型号的成品件，固定用柱塞可通过标准1/4英寸库存棒料加工获得，无需开模定制，适配小批量加工场景的快速改制需求。整套夹具的外形尺寸完全匹配常规立式铣床工作台的安装边界，不会超出工作台行程范围，安装后卡盘的最大回转直径不会与机床护罩、主轴端面发生干涉，可兼容常规尺寸盘类、轴类零件的装夹需求。夹具上的法兰连接面经过平面度与同轴度公差管控，安装后卡盘的端面跳动与径向跳动可满足常规铣削、钻削工序的精度要求，无需额外进行现场修配。

　　在实际车间应用中，这类转接夹具可帮助车间盘活现有存量的车床卡盘资源，无需为铣床、五轴转台单独采购专用卡盘，降低工装采购成本，同时可快速在车削装夹与铣削装夹之间切换，适配多品种小批量的柔性生产需求。设计过程中对夹具的受力情况进行了校核，在承受最大铣削径向力时，夹具主体的变形量控制在微米级，不会因切削载荷导致卡盘偏移，锁紧机构的自锁性能可保证在振动工况下不会出现松脱问题，保障加工过程的安全性。夹具上的所有安装孔位均做了倒角处理，避免安装时刮伤工作台台面或是卡盘配合面，锁紧操作位置设置在夹具侧面，操作人员无需俯身到工作台下方即可完成卡盘的锁紧与松开操作，提升装夹操作的便利性。
