精密端子线束压接工装结构设计

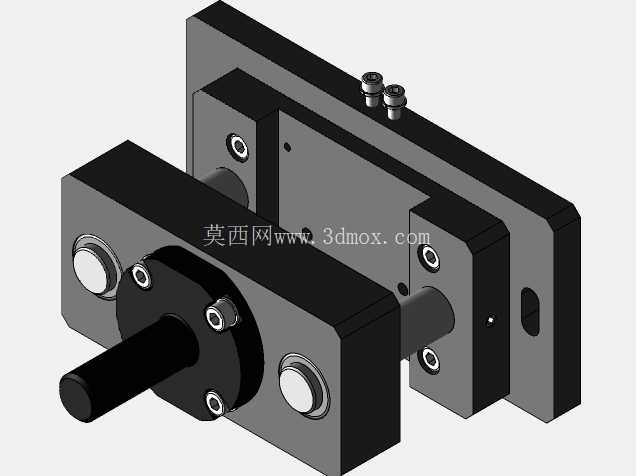

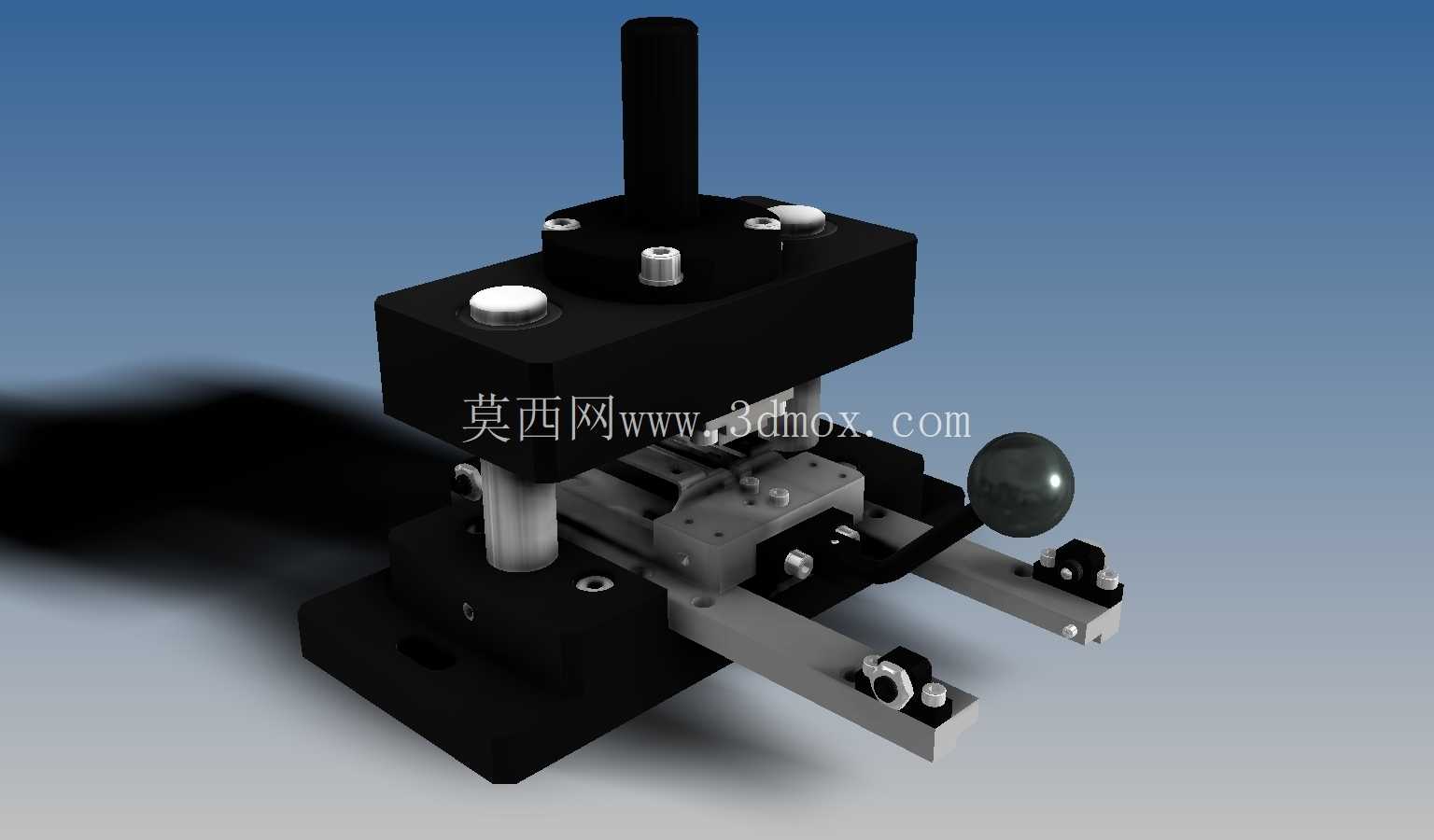

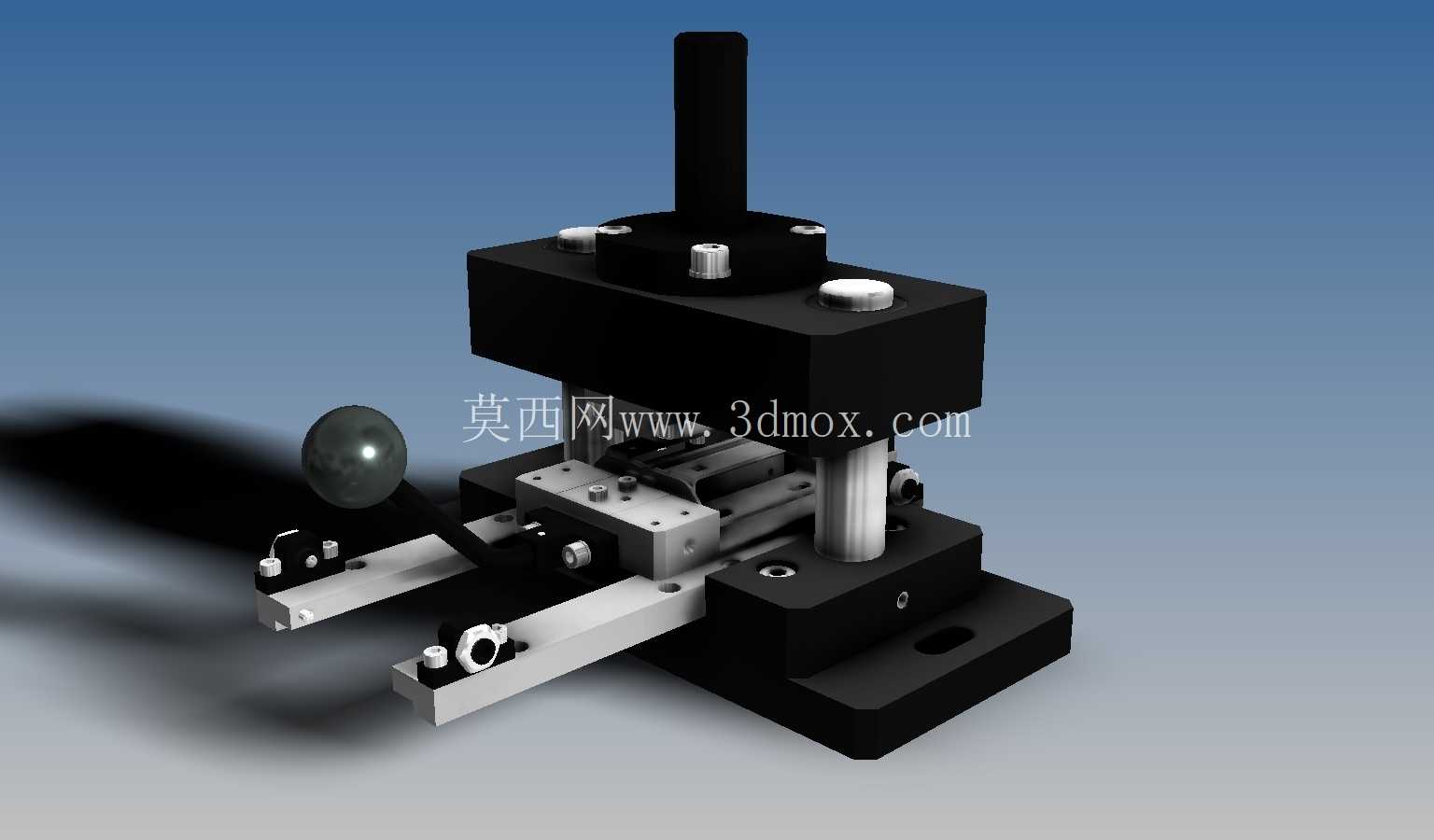

　　在低压线束加工、电子元器件引脚压合、小型五金件铆接的生产场景中，这类立式压接工装是产线工位上的核心执行单元，区别于大型冲压设备的大吨位宽行程特性，这类工装专门针对小尺寸零件的精准压接需求设计，适配多品种小批量的柔性生产场景，不需要搭配大型压机的地基安装条件，可直接固定在标准工作台面完成工位部署。从结构布局来看，整套工装采用上下分层的堆叠式设计，底部为整块调质钢加工的安装基座，基座上预留了四个沉头安装孔，可通过内六角螺栓直接固定在工作台或者压机滑台端面，安装孔的位置公差控制在0.02mm以内，保证多次拆装后的重复定位精度，基座的整体长宽尺寸控制在220mm*180mm范围内，整体高度不含顶部驱动杆为165mm，不会占用过多工位操作空间，适配多数中小型手动压机、气动压台的安装行程边界。

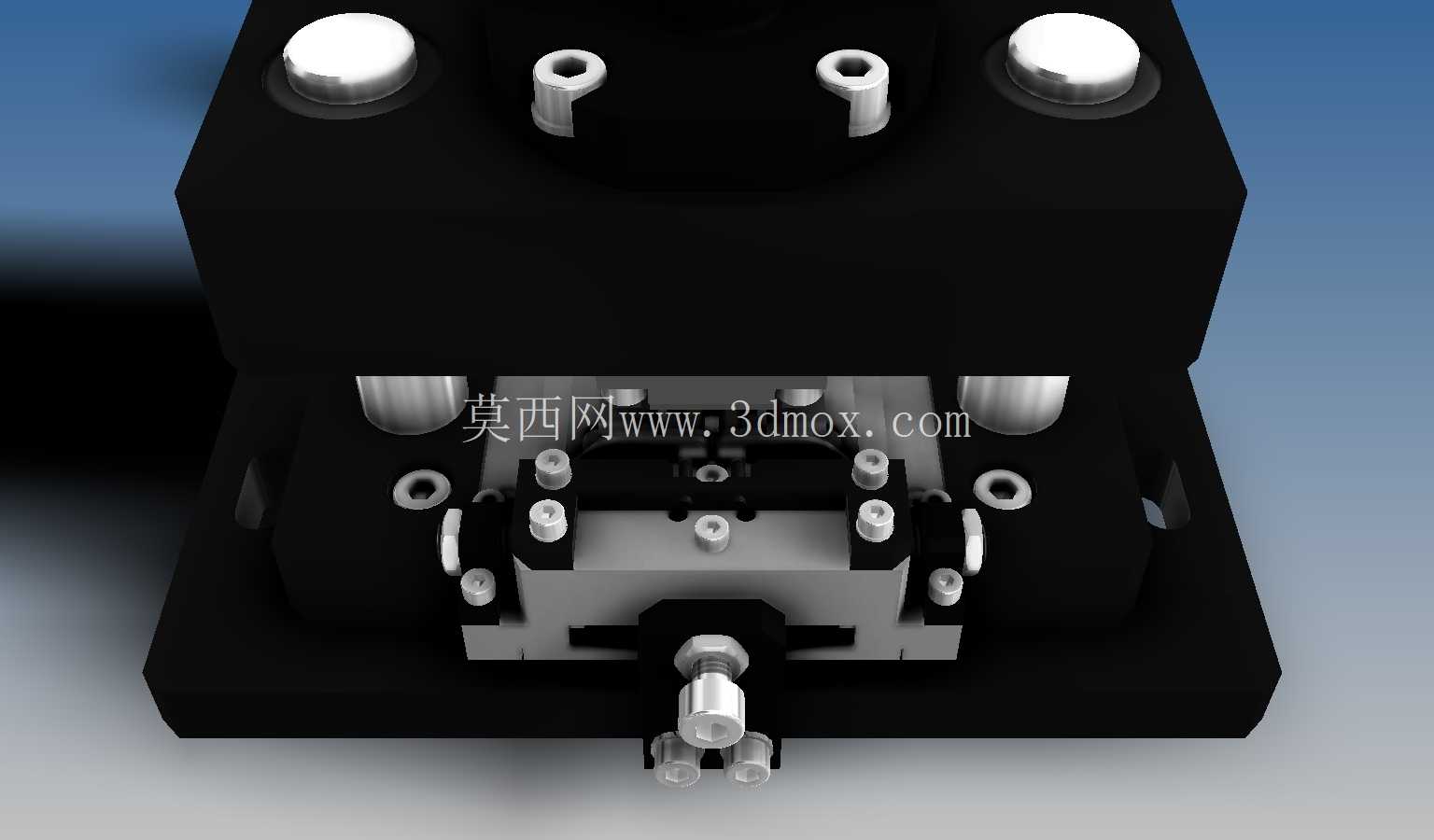

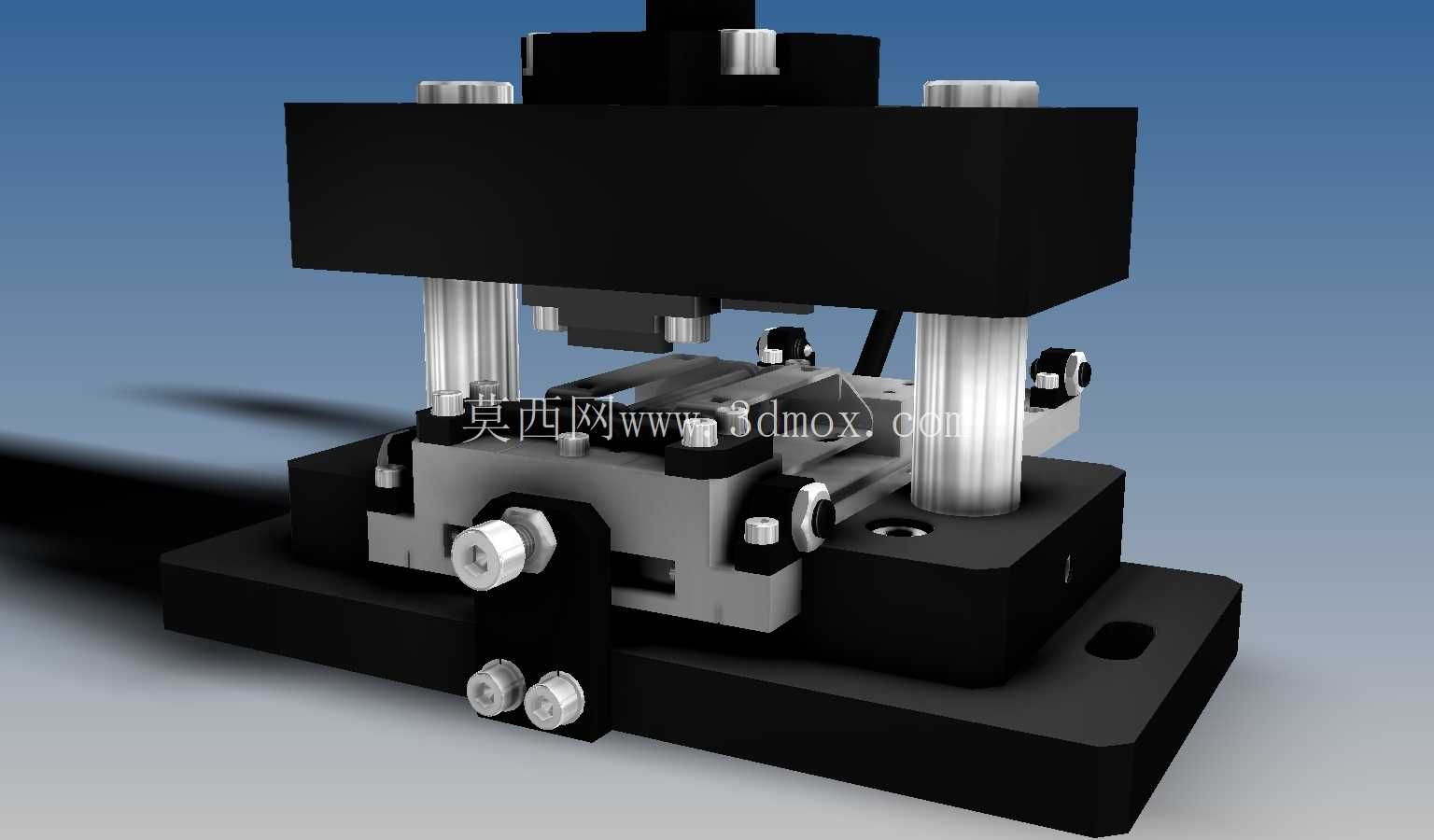

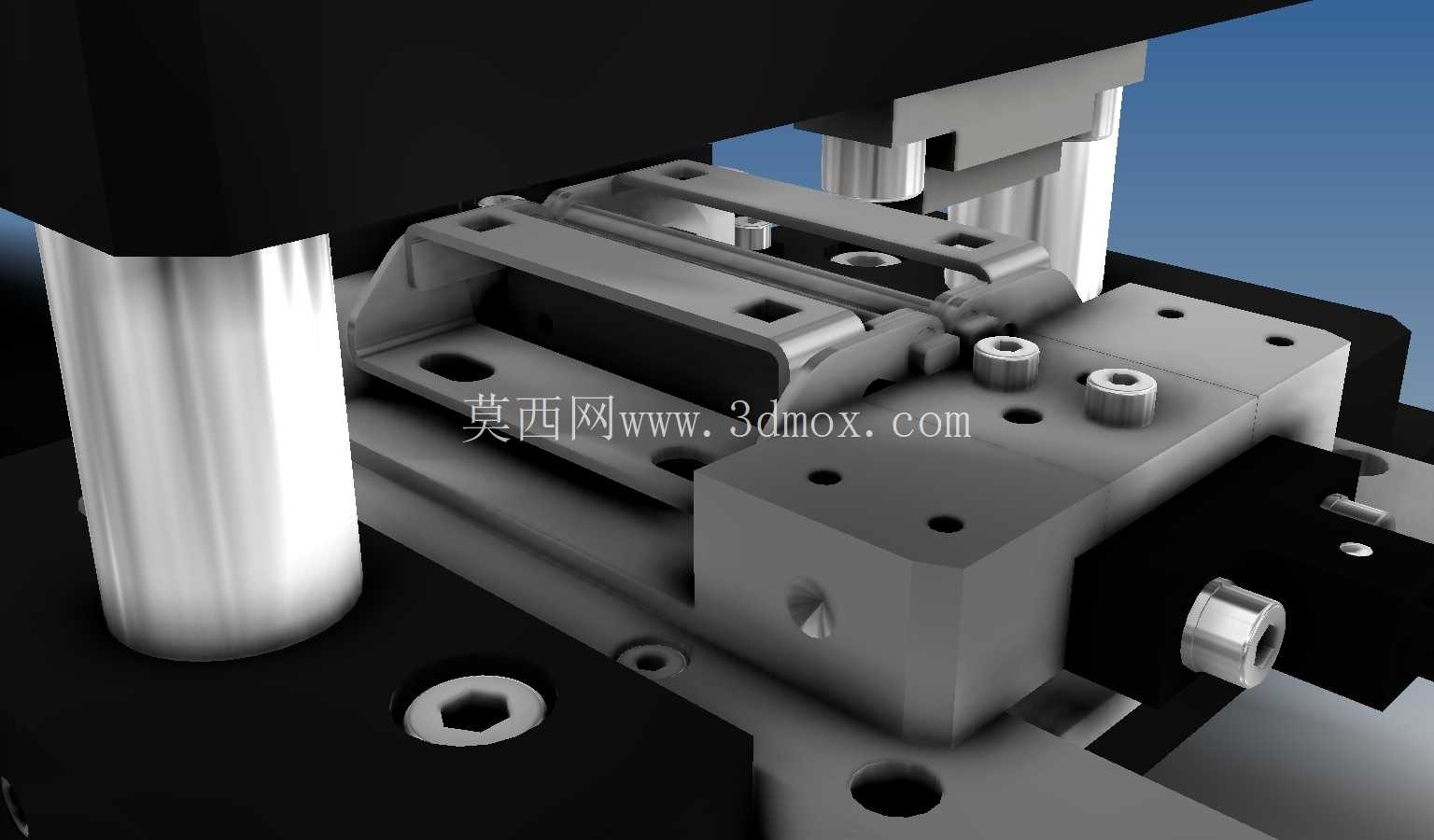

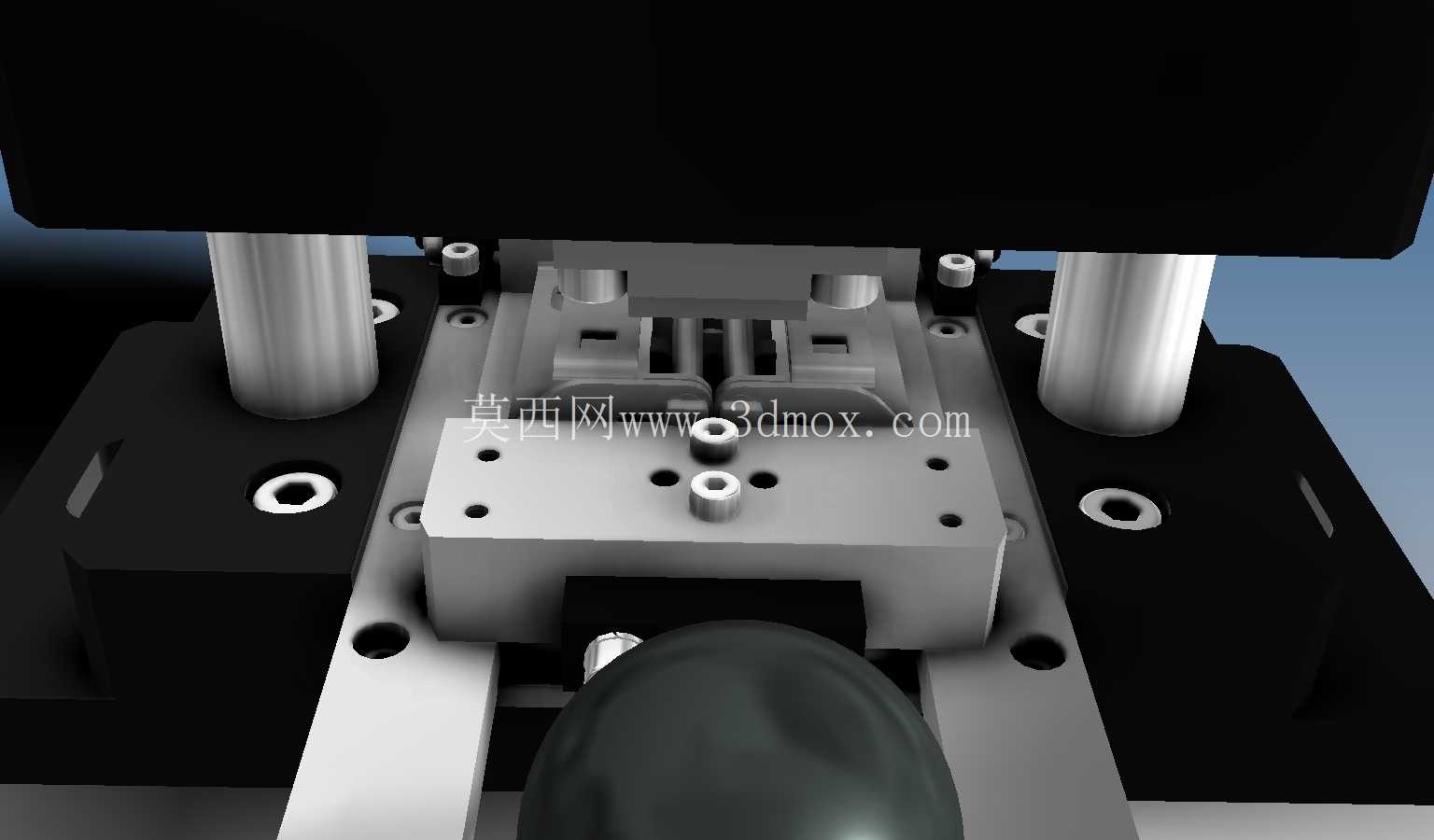

　　中部的滑动导向部分采用双圆柱导柱结构，导柱材质为轴承钢，表面做硬铬镀层处理，配合无油衬套实现上下滑动，导柱的平行度公差全程控制在0.015mm以内，避免压接过程中出现偏载导致的端子压合歪斜、铆接压力不均问题，导柱的有效行程为40mm，足够覆盖常规线束端子、小型五金铆接件的压入深度需求，不会出现行程不足导致的压接不到位，也不会因为行程过长造成工装整体高度冗余。上模安装座采用分体式锁紧结构，上模部分可以通过侧面的紧定螺钉快速更换，适配不同规格的压接冲头，不需要拆卸整套工装就能完成换型，换型时间可以控制在5分钟以内，适配多品种小批量的生产换型需求。下模部分为可调式定位滑轨结构，两侧的导轨上安装了可调节的定位挡块，挡块可以沿着导轨方向滑动调整位置，通过侧面的锁紧螺丝固定位置，能够适配不同长度的线束、不同尺寸的待压接工件，定位挡块的定位面做了淬火处理，硬度达到HRC55以上，长期承受工件的摩擦碰撞也不会出现凹陷变形，保证长期使用的定位精度。压接工位的中心位置预留了模腔安装槽，可以根据不同的压接产品更换对应的下模镶件，镶件采用快拆式设计，不需要拆解整个下模座就能完成镶件更换，日常维护和换型的操作门槛很低，一线操作人员经过简单培训就能完成操作。

　　顶部的驱动连接端为标准圆柱杆结构，直径20mm，适配多数手动压机、小型气动冲床的滑台连接接口，不需要额外制作转换接头就能完成对接，驱动杆和上模座之间采用浮动连接结构，能够自动补偿小范围的安装同轴度误差，避免因为安装偏差导致的导柱别劲、磨损加剧问题。在实际使用过程中，操作人员只需要将待压接的端子和线束放置在下模的定位位置，靠紧两侧的定位挡块，触发压机下行，上模座沿着导柱垂直下压，冲头配合下模镶件完成端子的压接变形，将端子和线束线芯牢牢压合在一起，整个压接过程的压力通过导柱垂直传递，不会出现侧向力，压接完成后的端子拉拔力可以稳定达到行业标准要求，不会出现虚压、过压的问题。

　　整套结构的受力部件都做了应力消除处理，焊接和加工完成后经过时效处理，消除内部残余应力，长期承受交变压接载荷也不会出现结构变形，整套工装的设计寿命可以达到50万次压接循环，日常只需要定期给导柱添加少量润滑脂就能完成维护，不需要复杂的保养流程。从设计思路上，这套工装没有采用复杂的非标定制结构，多数连接部件都采用标准件，比如导柱、衬套、锁紧螺丝都采用市面通用的标准规格，后期备件采购和更换非常方便，不会因为非标零件损坏导致整套工装报废。工装的操作面没有突出的尖锐棱角，所有外露的边角都做了R2以上的圆角处理，避免操作人员上下料的时候被划伤，符合生产工位的安全设计要求。下模的两侧预留了排屑缺口，压接过程中产生的少量金属碎屑可以顺着缺口排出，不会堆积在模腔内部影响压接精度，日常清理只需要用压缩空气吹扫就能完成，不需要拆解模具清理碎屑。
