等臂式机械天平计量器具结构设计

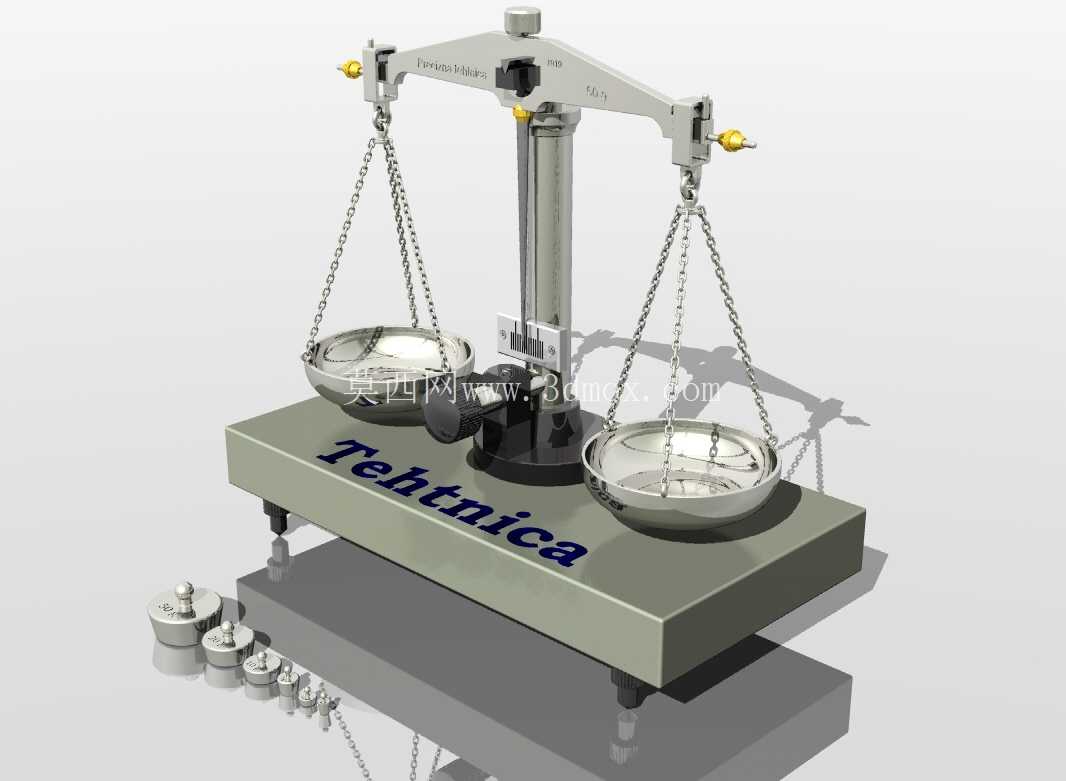

　　这款等臂式机械天平的三维结构设计，核心围绕实验室小质量精密称重、教学演示、贵金属小物件称重等场景的实际使用需求展开，区别于普通商用电子秤，这类机械天平依靠纯机械结构实现质量比对，无需供电即可完成计量作业，在对电磁干扰有严格限制的实验场景、无稳定供电的野外临时计量场景中仍可稳定使用。从结构设计逻辑来看，整机采用经典的罗伯威尔等臂杠杆结构，核心承重横梁采用对称式布局设计，两端吊耳位置的力臂长度公差控制在极小范围内，避免因力臂偏差带来的系统称重误差，横梁中部的支点采用高硬度耐磨材质的刀承结构，减少长期使用后的磨损量，保证计量精度的长期稳定性。

　　底座部分采用厚重的铸铁类配重结构设计，整体重心落在底座几何中心范围内，避免称重过程中出现整机侧翻风险，底座底部设置四个可调式支撑脚，配合底座上集成的水准泡结构，可在不平整的工作台面快速调平，保证杠杆机构处于水平工作状态，消除倾斜带来的称重分力误差。两侧的称盘采用浅盘式不锈钢结构设计，盘体边缘做圆弧翻边处理，既可以防止称量过程中细小称量物滑落，也方便日常清洁维护，称盘通过三根等长的柔性吊链与横梁端部的吊耳连接，保证称盘在加载重物后始终保持水平状态，不会因重物放置位置偏移带来力点偏移误差。

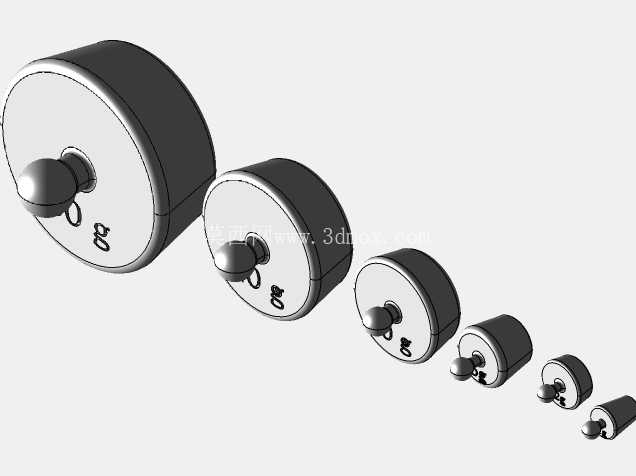

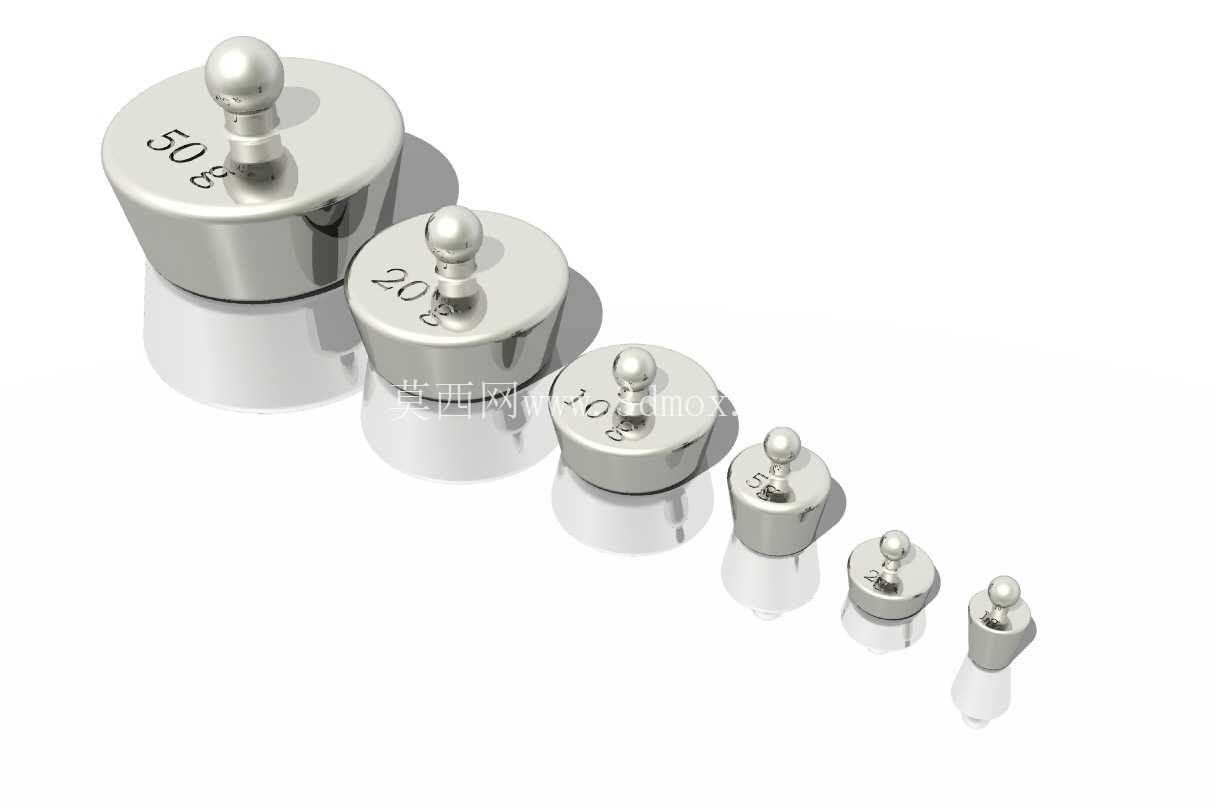

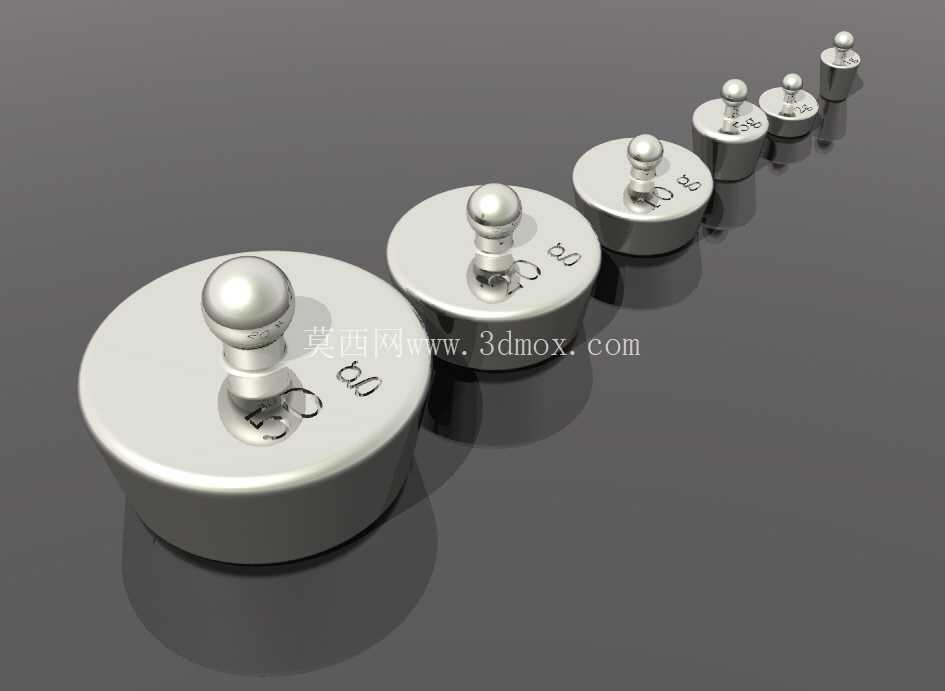

　　配套的砝码组采用阶梯式质量规格设计，从大质量到小质量依次排列，砝码外形采用带提钮的圆柱结构，方便使用镊子夹取，避免手上的汗液、污渍附着在砝码表面造成质量偏差，砝码收纳槽直接集成在底座前端位置，取用和归位都十分便捷，减少砝码丢失的概率。从安装边界尺寸来看，整机横向最大尺寸为横梁两端平衡调节螺母的外端距离，纵向最大尺寸为底座前后边缘距离，垂直方向最大高度为横梁顶部最高点到支撑脚底部的距离，安装放置时仅需要预留出两侧操作空间、前方砝码取用空间即可，不需要额外的外接管线，放置在常规实验台面上即可使用。

　　设计过程中对各运动部件的间隙做了针对性优化，横梁摆动过程中不会与周边的立柱、固定结构发生剐蹭，两侧的平衡调节螺母采用细牙螺纹结构，可实现横梁初始平衡状态的精细调节，调节到位后可通过自身螺纹自锁特性保持位置，不会因日常使用中的轻微震动出现偏移。立柱部分采用空心圆柱结构，在保证结构强度的前提下降低整机自重，立柱顶部的支点座与立柱采用过盈配合连接，保证支撑刚度，不会因加载重物出现结构形变。横梁上的刻度标识采用蚀刻工艺设计，长期使用不会出现磨损脱落，方便配合游码实现小量程范围内的质量微调，不需要频繁更换小规格砝码。这类机械天平的实际使用过程中，操作人员只需要在调平后将待称量物件放置在一侧称盘，在另一侧称盘添加对应规格的砝码，配合游码微调直到横梁恢复水平平衡状态，即可通过砝码与游码的数值累加得到待称量物件的质量，整个过程完全依靠机械结构实现，没有电子元器件的老化、漂移问题，只要定期做好刀承部位的清洁、砝码的校准，即可长期保持稳定的计量精度，适合作为教学演示器具帮助使用者理解杠杆平衡原理、质量计量的基础逻辑，也可在对计量精度有中等要求的场景中作为日常称重器具使用。
