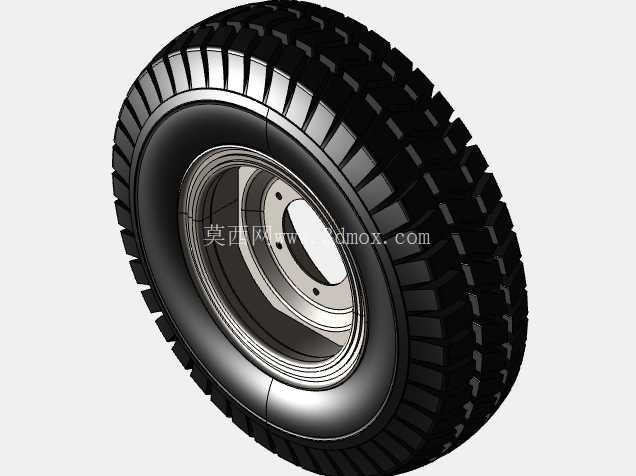

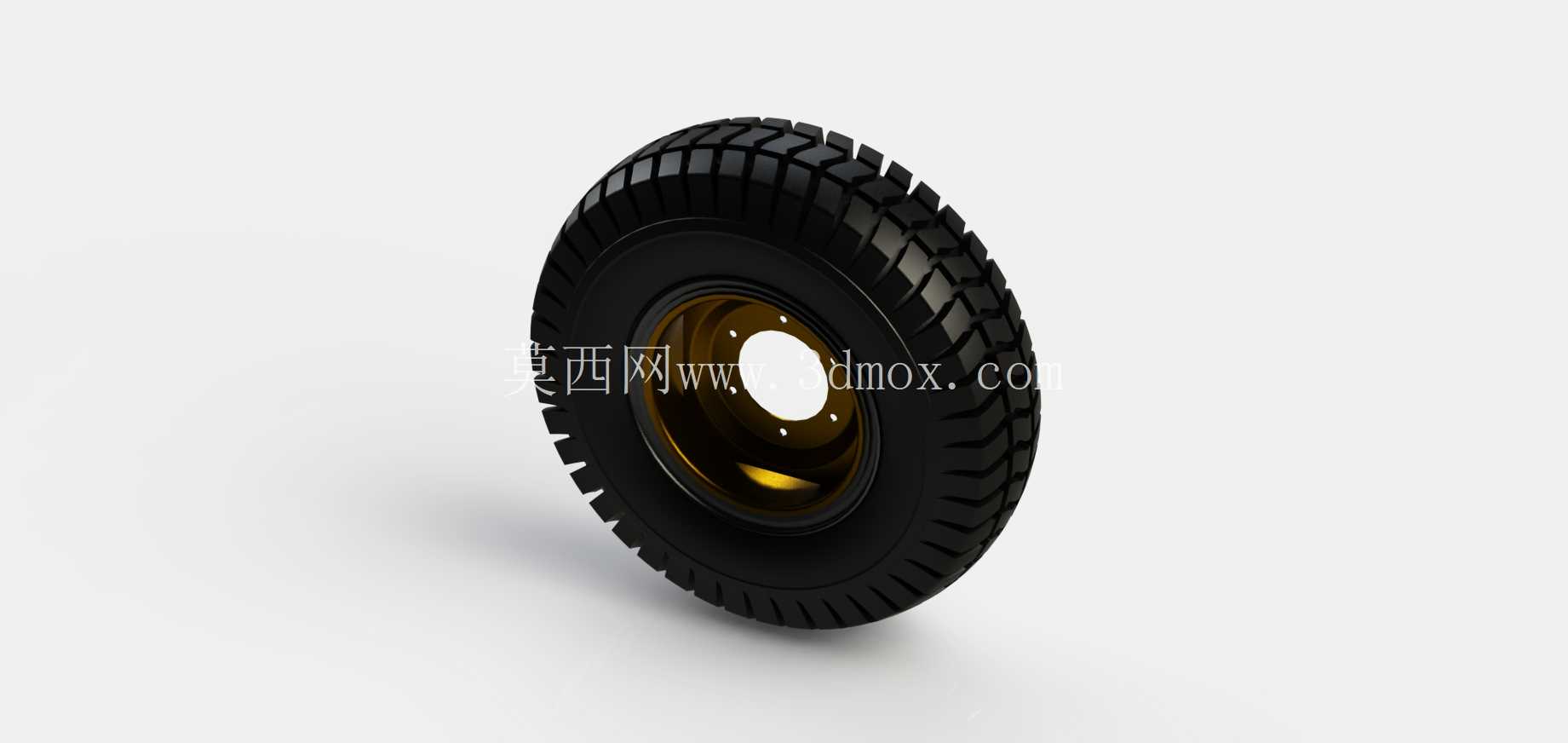

重型越野车辆行走轮组结构三维设计

　　在非道路移动机械、重型越野作业车辆的行走系统设计中，轮组作为直接承接车身载荷、传递动力扭矩、缓冲路面冲击的核心部件，其结构合理性直接决定整机的通过性、承载能力与行驶可靠性。这套轮组结构采用橡胶轮胎与钢制轮辋的组合设计，首先从载荷传递路径来看，轮胎胎面的块状花纹采用交错排布形式，胎肩位置做了加厚处理，在泥泞、碎石、凹凸不平的非铺装路面行驶时，花纹块可以嵌入松软路面表层提供足够抓地力，同时加厚胎肩能抵御碎石切割、路肩剐蹭造成的胎体损伤，避免非铺装路面作业时的早期爆胎问题。

　　轮辋部分采用分体式钢制焊接结构，轮辐上均匀分布的安装螺栓孔采用等节距圆周排布，安装面做了铣平加工处理，保证与车桥轮毂法兰贴合时的平面度要求，避免螺栓预紧后出现轮辋偏摆、动平衡超差的问题。从设计思路上看，这套轮组没有采用乘用车常用的低压铸造铝合金轮辋结构，而是选用高强度钢材辊压成型后焊接的工艺路线，主要是考虑到越野作业场景下的冲击载荷远大于公路行驶场景，钢制轮辋在受到瞬时冲击时可以产生微量塑性变形吸收冲击能量，不会像铝合金轮辋那样直接出现脆性开裂，更适合矿山、工地、野外作业的恶劣工况。轮胎与轮辋的配合边界采用标准的深槽轮辋配合结构，胎圈座位置做了滚花处理，增大轮胎胎圈与轮辋之间的摩擦力，避免大扭矩输出时出现轮胎与轮辋相对滑转的问题，尤其是在低胎压越野工况下，这种防滑转结构能有效保护胎圈密封层，防止胎压异常泄漏。轮辋中心的定位孔采用H7级公差加工，与车桥轮毂的定位轴颈采用过渡配合，安装时可以保证轮组的旋转中心与车桥轴线完全重合，降低高速行驶时的径向跳动量，减少整车行驶过程中的振动传递。

　　从安装边界来看，轮辐的沉孔深度经过精确核算，螺栓安装后头部不会突出轮辐外侧平面，避免车辆在泥泞路段行驶时螺栓头部挂住杂草、缠绕铁丝造成的松动隐患；轮辋的偏距设置兼顾了整车轮距要求与转向拉杆的运动间隙，转向打满时轮胎胎侧不会与车架纵梁、转向节臂发生运动干涉，预留的足够间隙也允许在冬季加装防滑链时不会出现剐蹭问题。轮胎的断面宽度与扁平比经过匹配计算，在额定载荷下轮胎的下沉量控制在合理区间，既可以保证足够的缓冲能力，又不会因为下沉量过大导致胎侧反复屈挠出现过热损坏。轮辋的气门嘴开孔位置做了密封凸台设计，安装气门嘴后可以保证高压充气状态下的密封性能，不会出现慢漏气问题。

　　在实际设备应用中，这类轮组不仅可以用于重型越野车辆，也可以适配大吨位叉车、矿用无轨设备、重型拖车等需要在非铺装路面行驶的作业设备，不同载荷等级下可以通过调整钢板厚度、轮胎层级来匹配对应的承载需求，不需要大幅改动安装接口尺寸，具备较强的通用性。建模过程中对轮胎花纹的建模做了细节还原，胎面的排水排泥沟槽深度、花纹块的拔模角度都按照实际工程参数设置，不仅可以用于结构干涉校验，也可以直接用于后续的渲染展示、装配工艺模拟；轮辋的焊接位置做了焊缝特征还原，在做有限元分析时可以直接在焊缝位置设置网格细化，准确核算焊接位置的应力集中系数，提前验证结构强度是否满足冲击载荷下的使用要求。
