DIY伺服电动折弯机结构设计方案

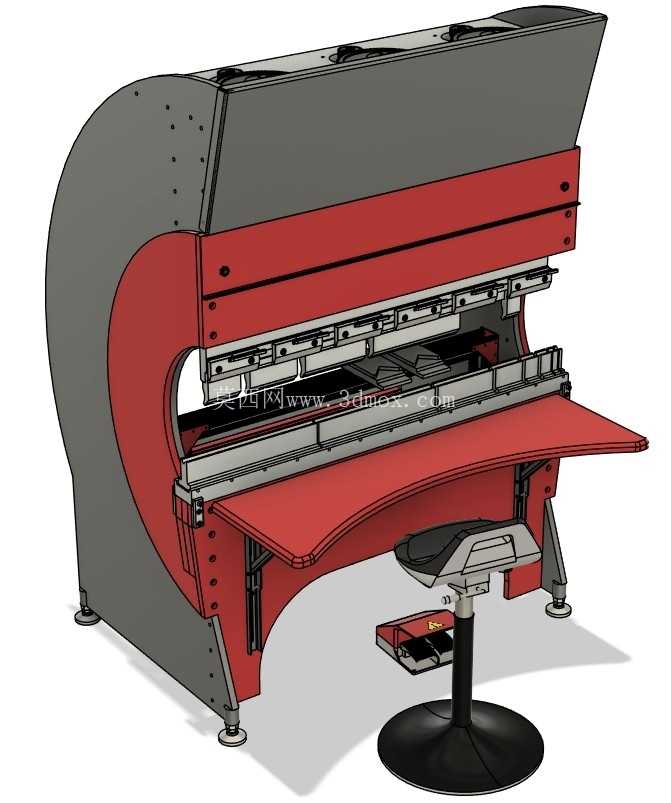

　　这款伺服电动折弯设备主要面向小型钣金加工场景，适配个体加工户、创客工坊、小批量定制生产单元的板材弯曲作业需求，可完成常见冷轧钢板、铝板、薄不锈钢板的直线折弯工序，替代传统手动折弯工具的低效作业模式，也能弥补大型液压折弯机在小场地、小批量加工场景下的灵活性不足问题。设备采用扁平封装的结构设计思路，整体框架无焊接拼接结构，所有连接部位均采用紧固件装配，既降低了加工制作过程中的焊接工艺门槛，也方便后期的部件拆解维护与精度调整，对于自行搭建设备的使用者来说，不需要配备专业焊接设备即可完成整机组装，大幅降低了自制设备的工艺难度。设备常规作业宽度设定为1000mm，可覆盖绝大多数小型钣金件的加工尺寸需求，若有更大幅面的加工需求，可将作业宽度拓展至1300mm，不过幅面拓展后对应的弯曲深度会相应减小，使用者可根据自身常加工的工件尺寸灵活选择装配规格，在加工能力与设备占地之间找到适配自身场景的平衡点。从结构布局来看，设备主体采用C型开式机身设计，机身主体的弧形侧板既承担了上模驱动机构的安装支撑作用，也通过弧形的轮廓设计优化了机身受力路径，减少折弯作业时机身的形变量，保障折弯角度的一致性。

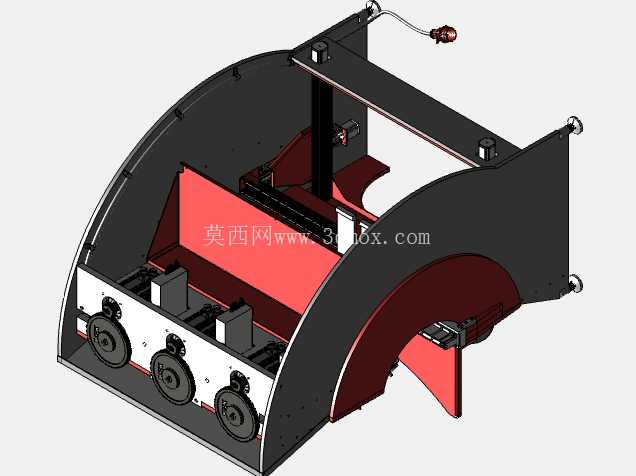

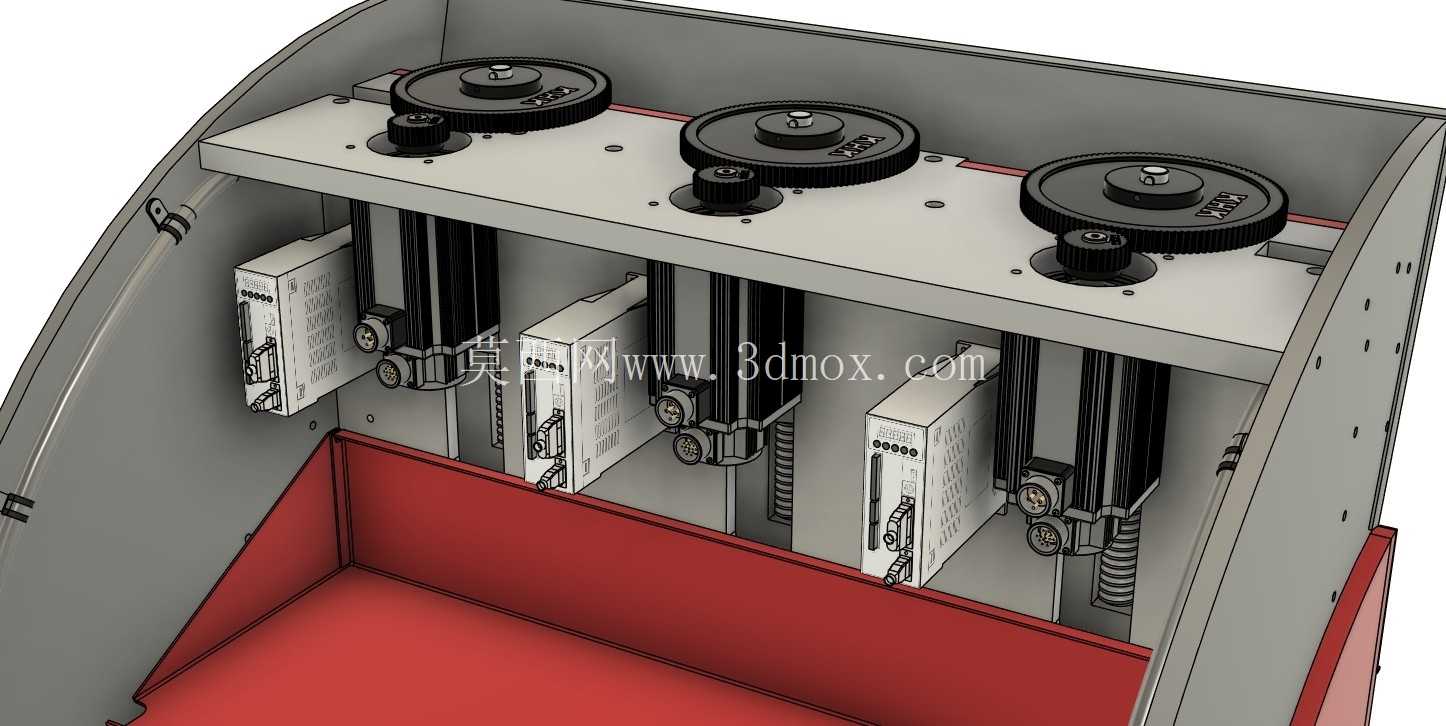

　　上模驱动单元布置在机身顶部的封闭腔体内，搭配直线导轨副实现上模的垂直下压动作，相比传统液压驱动结构，伺服电动驱动的模式不需要配置液压站、油路管路等附属部件，整机结构更简洁，日常维护不需要处理液压油泄漏、油路堵塞等常见问题，驱动响应速度更快，折弯行程的控制精度也更高，可通过控制系统精准调节下压行程，适配不同厚度板材的折弯角度需求。下模工作台采用延伸式平板结构，工作台面平整，可作为板材放置的定位基准，台面上预留了标准的下模安装槽位，可根据不同的折弯形状需求更换对应槽口的下模，适配V型折弯、压平、压筋等不同的钣金加工工序。设备配套了独立的脚踏控制单元，脚踏单元通过立式支撑杆布置在机身正前方的操作位置，操作人员可在双手扶持板材定位的同时通过脚踏触发折弯动作，符合钣金加工的常规操作习惯，降低操作过程中的动作冗余，提升单件加工的作业效率。安装边界方面，设备底部配置了可调式支撑脚杯，可通过调节脚杯高度适配不平整的车间地面，保障工作台面的水平度，避免因地面倾斜导致的折弯角度偏差；整机占地尺寸紧凑，不需要专门的大型设备安装基础，普通的硬化车间地面即可放置使用，对于场地面积有限的小型加工场所十分友好。

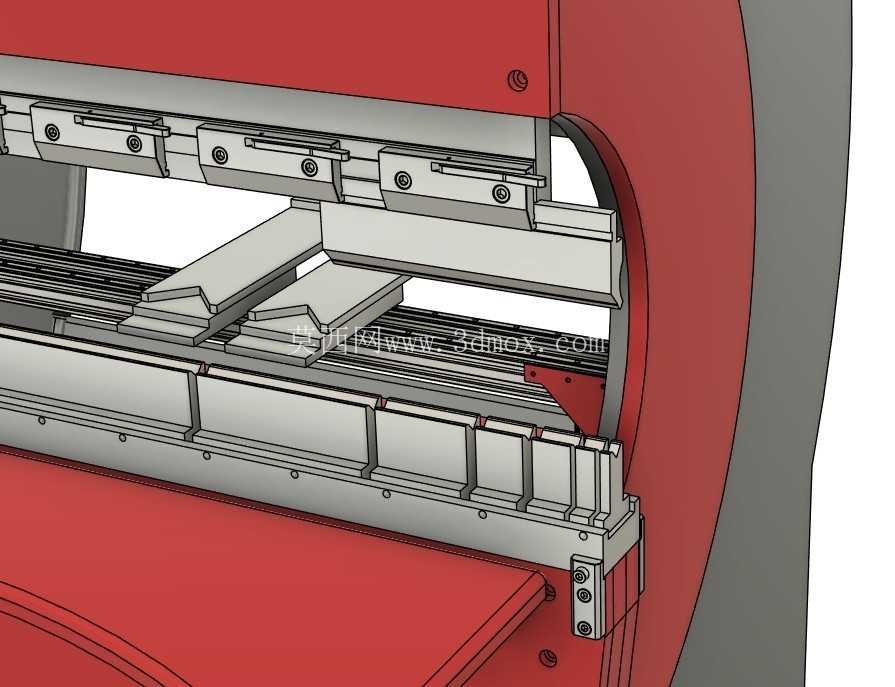

　　控制系统可适配开源LinuxCNC控制方案，使用者可根据自身的加工需求编写对应的控制程序，实现折弯行程、下压速度、保压时间等参数的自定义调节，也可拓展多步折弯的自动程序，完成需要多次折弯的复杂钣金件的半自动加工作业。在结构细节设计上，机身的所有受力连接部位均布置了密集的紧固件安装孔位，可通过螺栓预紧力保障机身的整体刚性，避免长期作业后连接部位松动导致的精度下降；上模与驱动滑块的连接部位采用快装结构设计，更换不同规格上模时不需要复杂的拆卸工序，可快速完成模具切换，适配多品种小批量的加工需求。

　　设备的防护结构采用半封闭设计，顶部的驱动腔体完全封闭，避免加工过程中的金属碎屑进入驱动机构造成部件磨损，机身侧面无多余的外凸结构，减少作业过程中人员磕碰的风险，操作区域的视野开阔，操作人员可清晰观察到板材与模具的对位情况，降低对位偏差导致的废品率。相比传统的手动折弯机，这款伺服电动折弯设备的折弯压力由伺服驱动机构提供，不需要操作人员手动施加压力，大幅降低了作业劳动强度，长时间作业也不容易产生疲劳；相比大型数控折弯机，这款设备的结构更简单，采购或自制成本更低，占用场地更小，对于加工批量不大、加工板材厚度较薄的场景来说，投入产出比更高，也更适合作为大型折弯设备的补充，承担小型工件、试制工件的折弯加工任务，避免大型设备加工小件时的产能浪费。
