哈里森车床适配8英寸内径稳定中心架

在普通车床加工长径比超过10的细长轴类工件时，工件受径向切削力作用极易产生挠曲变形，轻则出现锥度、竹节纹等加工缺陷，重则导致工件飞出引发安全事故，中心架作为车床核心配套辅具，正是为解决这一加工痛点设计。这款适配哈里森车床的中心架，最大支撑内径达到8英寸，针对大直径长轴类零件的车削工序做了专门的结构优化，相比常规小通径中心架，可覆盖更多大尺寸轴件的加工需求，在重型轴类修复、长管件外圆车削、长轴端面钻镗等工序中都能发挥稳定支撑作用。

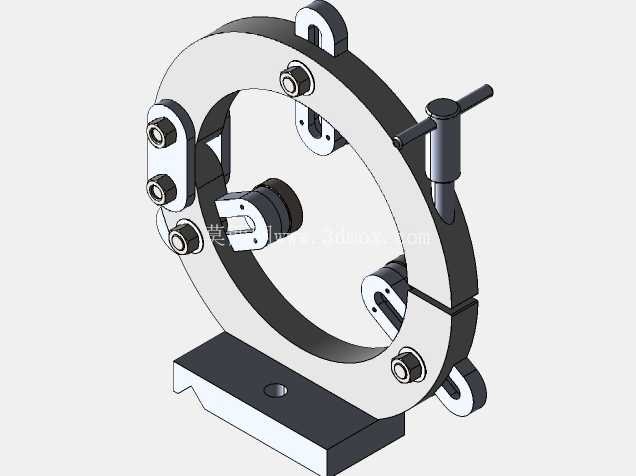

从实际安装适配性来看，该中心架的底座连接尺寸完全匹配哈里森车床的床身导轨安装基准，安装时无需对床身做二次加工，只需通过底部的锁紧螺钉将架体固定在床身对应位置，调整架体中心与车床主轴回转中心同轴后即可投入使用，安装调试流程简单，现场操作工人可在10分钟内完成装夹找正。支撑端采用三个呈120°均匀分布的轴承枢轴结构，区别于传统的硬顶块支撑，轴承枢轴与工件表面为滚动接触，在工件高速回转时不会出现研伤工件表面的问题，同时大幅降低了支撑端的摩擦阻力，避免工件因支撑摩擦产生额外的切削热变形。

结构设计上，三个支撑臂的调节行程做了冗余设计，从最小支撑直径到最大8英寸内径的调节范围内，每个支撑臂都有独立的锁紧手柄，调节时只需松开锁紧手柄，移动支撑臂使轴承接触工件表面，保证三个支撑点的预紧力均匀，之后轻微扳动锁紧手柄即可完成锁定，操作逻辑符合一线操作工人的使用习惯，无需额外工具即可完成支撑力调整。架体主体采用钢制焊接结构，三个轴承枢轴底座与稳定架底座之间先用螺钉完成初定位，之后采用银焊工艺将配合部件焊接为整体，焊接完成后对安装法兰面做二次机加工，消除焊接变形带来的安装误差，保证架体整体的刚性与形位公差满足高速切削的支撑要求。

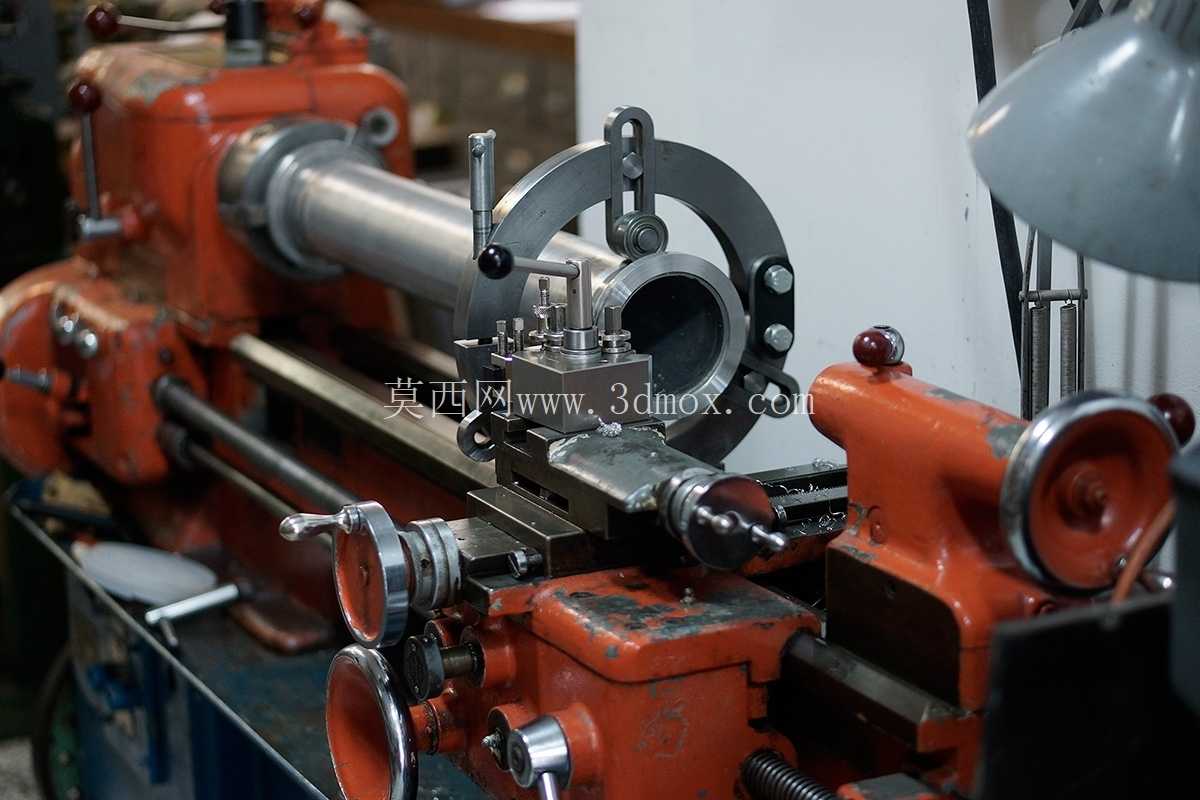

实际加工场景中，该中心架可用于长轴类零件的外圆粗车、精车工序，也可在加工长轴端面、钻中心孔、车内孔时作为辅助支撑使用，当工件一端装夹在卡盘上，另一端无法用尾座顶尖顶持时，中心架可在工件中段提供稳定的径向支撑，抵消切削过程中的径向颤振，将工件的挠曲变形量控制在加工公差允许范围内。相比跟刀架，中心架的支撑位置固定，更适合加工分段阶梯轴、需要中途掉头加工的长轴类零件，在机械维修车间的轴类零件修复、中小批量轴类零件生产场景中，这款中心架能有效拓展哈里森车床的加工范围，无需额外购置大型车床即可完成大直径长轴的加工工序。

从安装边界来看，该中心架的整体宽度不占用床身过多的行程空间，架体安装后不会影响刀架的正常走刀路径，在加工长度超过床身有效行程1/3的轴件时，可根据加工位置灵活调整中心架在床身上的固定位置，避开刀架的走刀区间。支撑端的轴承采用密封式深沟球轴承，日常使用时无需频繁加注润滑脂，轴承磨损后可单独更换，维护成本较低，架体表面做了氧化防锈处理，在车间多切削液、多油污的环境中可长期使用不会出现锈蚀卡滞的问题。

在加工精度保持性方面，由于架体采用焊接后二次加工法兰的工艺，架体的中心高与车床主轴中心高的一致性误差控制在0.02mm以内，支撑臂的调节导轨做了磨削加工，调节过程中无卡顿、无间隙，锁紧后支撑臂不会出现位移，在承受最大切削力时架体的整体变形量小于0.01mm，可满足精车工序的支撑精度要求。针对大直径薄壁管件的加工，该中心架的三个支撑点可调整为均匀的低预紧力状态，避免装夹力过大导致薄壁管件产生圆度变形，在薄壁长管的外圆车削、螺纹车削工序中，相比卡盘单端装夹的方式，加装该中心架后工件的圆度误差可降低60%以上，表面粗糙度可稳定达到Ra1.6的水平。
