复古手摇式手动钻孔工具结构设计

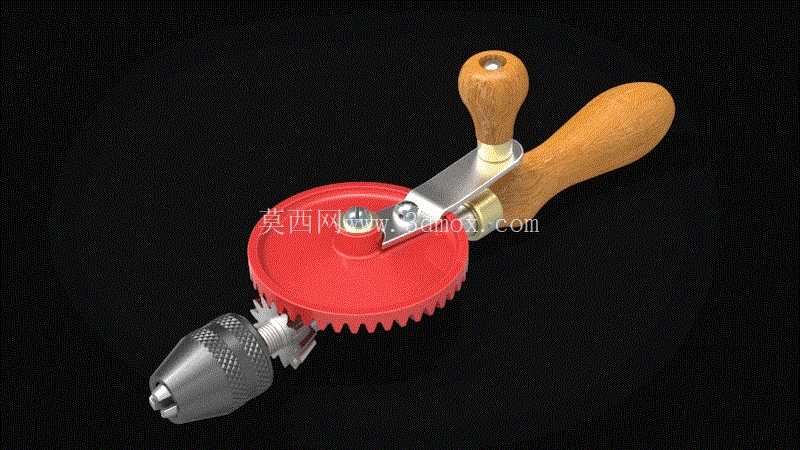

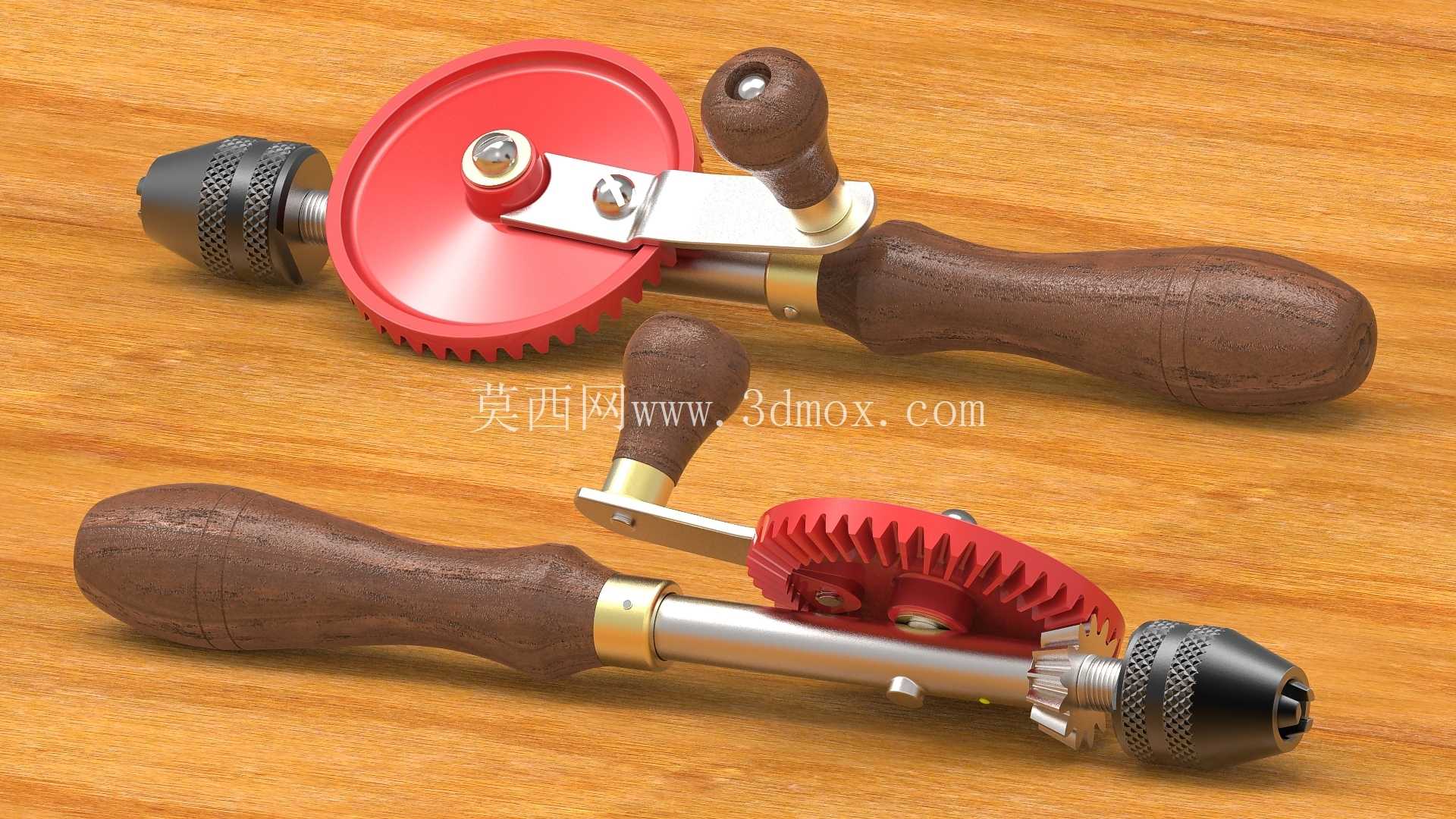

这款手动钻孔工具的核心传动结构采用正交锥齿轮副实现动力转向，将手摇臂的圆周回转运动转化为钻夹头的轴向旋转输出，整套传动副的齿轮模数匹配手动输入的扭矩区间，齿形经过修形处理，降低手摇操作时的卡顿感，保证传动过程的平顺性。从实际应用场景来看，这类手动钻孔工具多用于无电力供应的野外作业场景、木工精细加工的小尺寸孔位加工、首饰打版等对钻孔精度要求不高但需要灵活操作的工况，相比电动钻孔设备，它不需要外接电源，也不会产生电机震动带来的孔位偏移，操作时的进给力度完全由握持手柄的手部控制，适合加工薄木板、软金属、塑料等易切削材质。

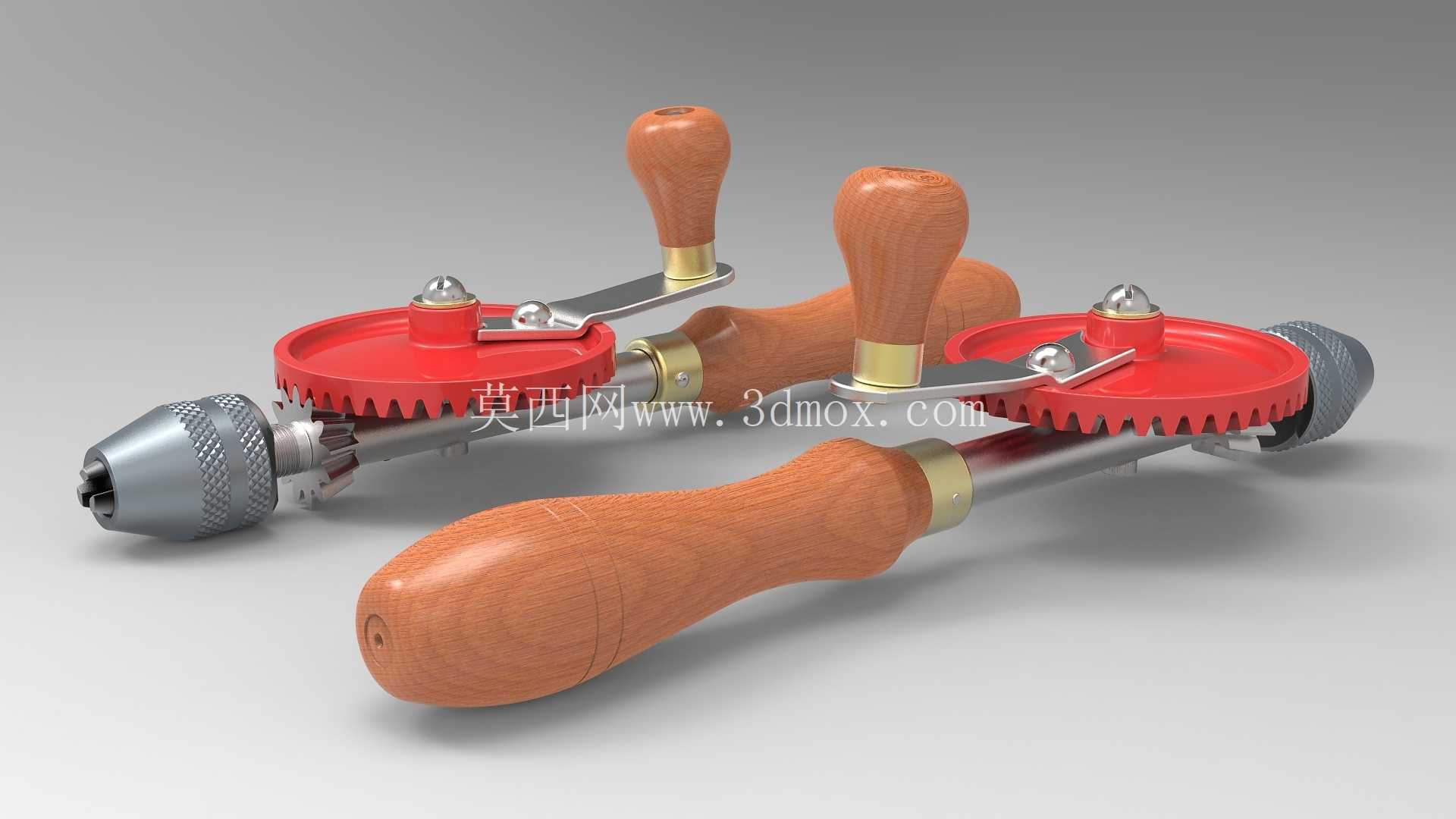

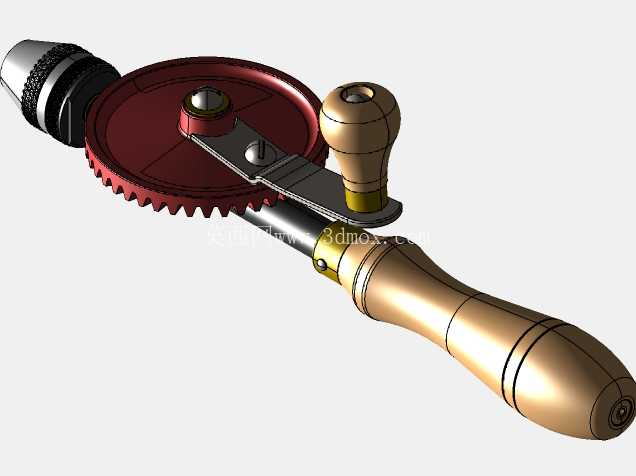

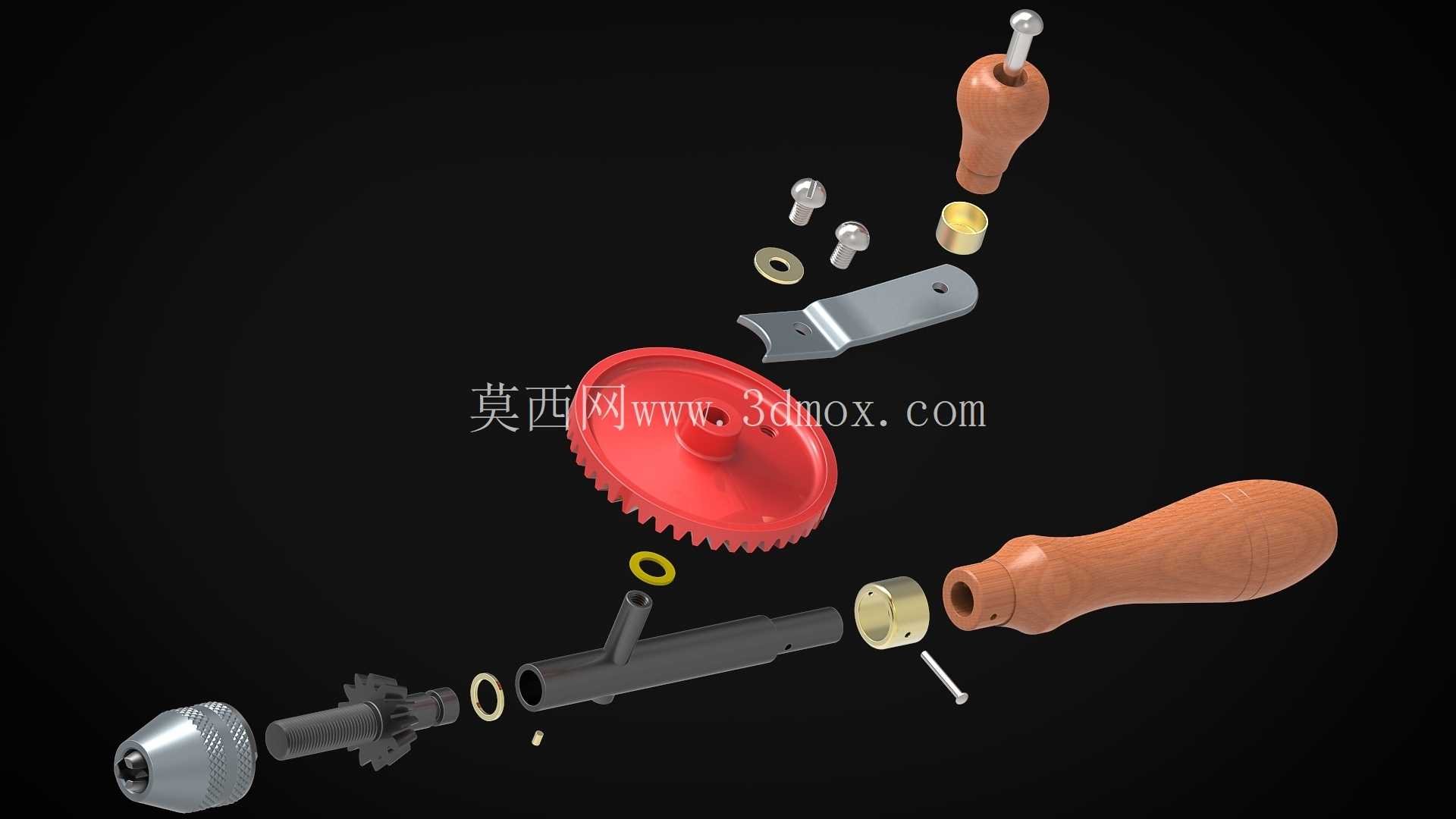

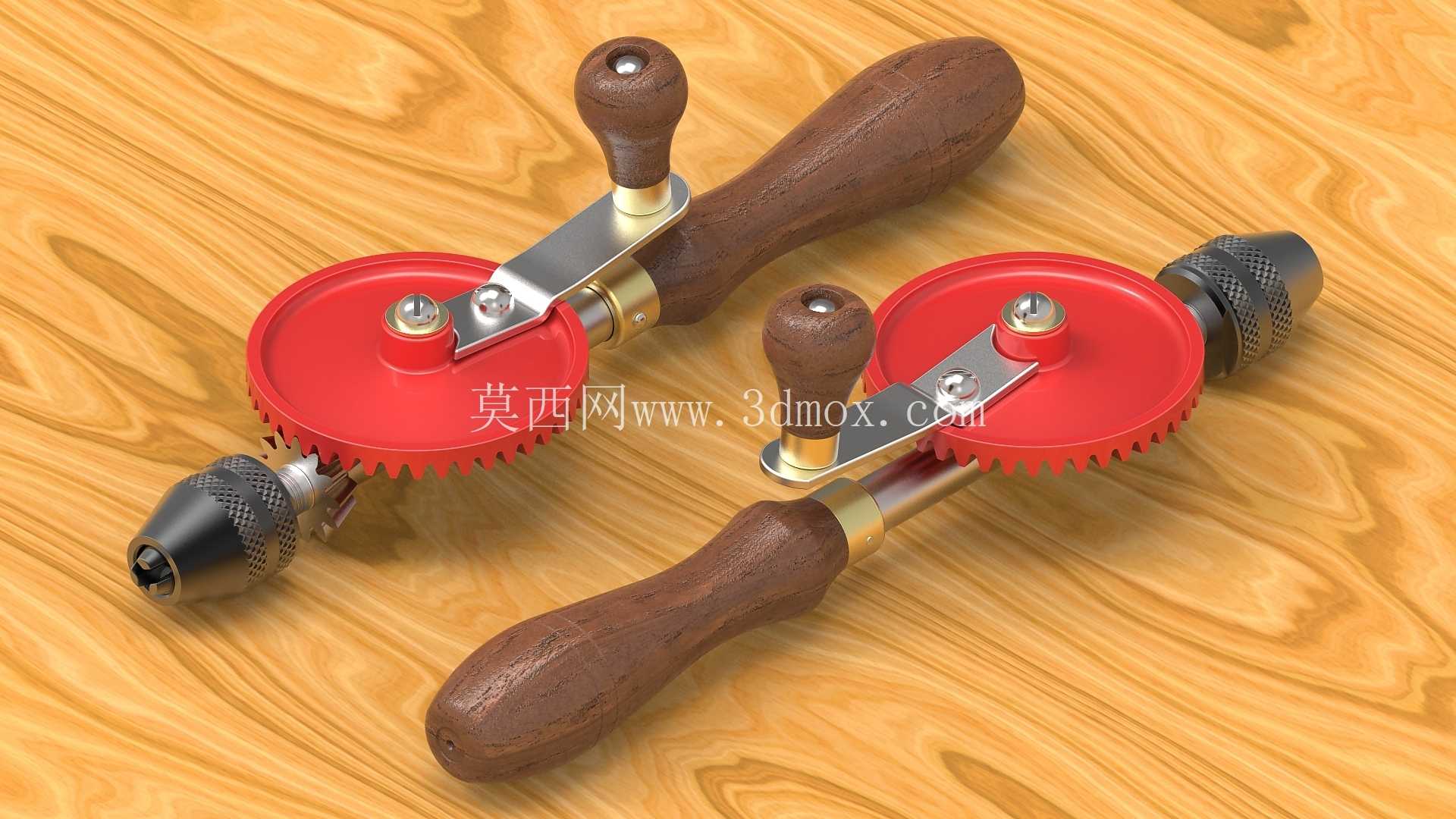

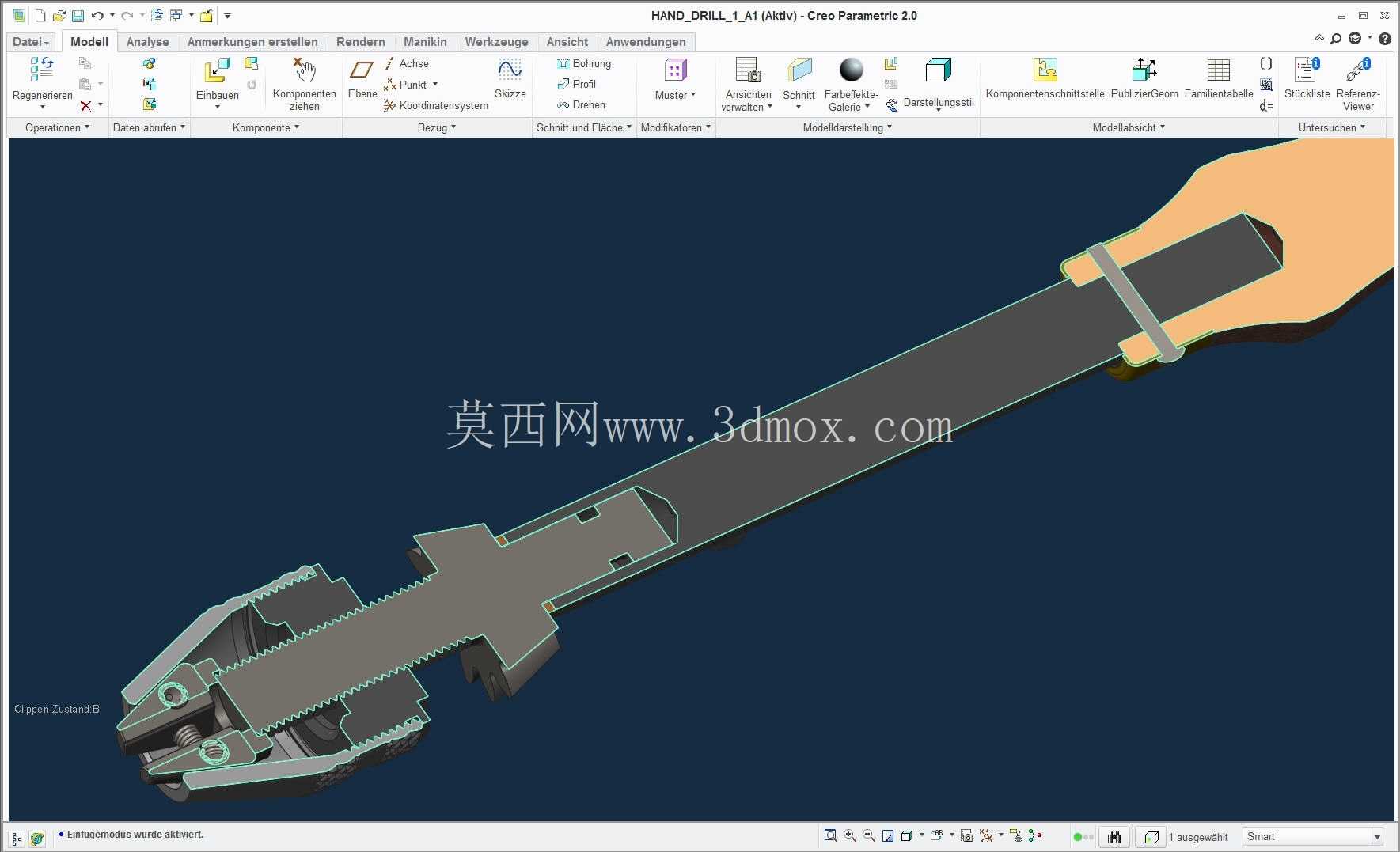

整体结构分为握持手柄、传动齿轮箱、手摇驱动臂、钻夹头四个核心部分，握持手柄采用符合人体工学的纺锤形曲面设计，表面做防滑纹理处理，操作时一只手握住尾部手柄施加轴向进给力，另一只手转动侧方的手摇臂即可驱动钻夹头旋转，两个握持位置的间距经过优化，操作时双臂的发力角度自然，长时间作业不易产生肌肉疲劳。传动齿轮箱的外壳采用金属材质包裹内部齿轮副，既可以防护齿轮啮合面进入碎屑影响传动，也能作为结构支撑件连接手柄、驱动臂与钻夹头，保证各部件的同轴度与位置精度。

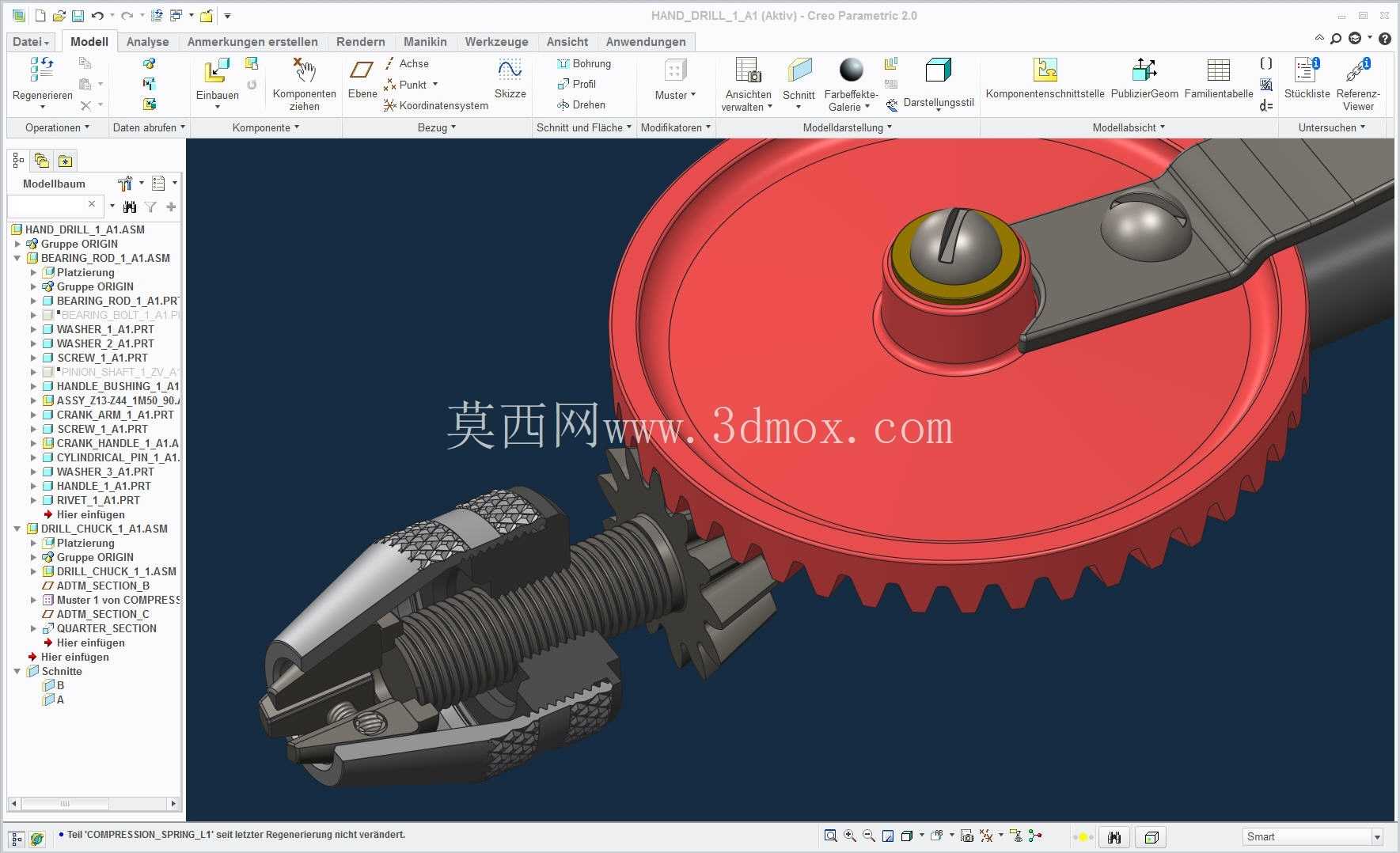

钻夹头采用三爪自定心结构，夹持范围覆盖常规小尺寸钻头的柄径，夹头的锁紧套表面做滚花处理，无需额外工具即可徒手完成钻头的装夹与拆卸，适配不同加工场景下的钻头更换需求。驱动臂的摇柄采用可转动的木质握套，手摇时握套可随手指的握持角度自由转动，减少手摇过程中手掌与握柄之间的摩擦阻力。整套工具的外形尺寸控制在单手握持可操作的范围内，整体重量均衡，重心落在握持手柄与齿轮箱的连接位置，操作时不会出现头重脚轻的情况，安装边界上不需要额外的固定基座，完全依靠手部握持即可完成作业，携带时可直接放入工具包，不需要额外的防护包装。

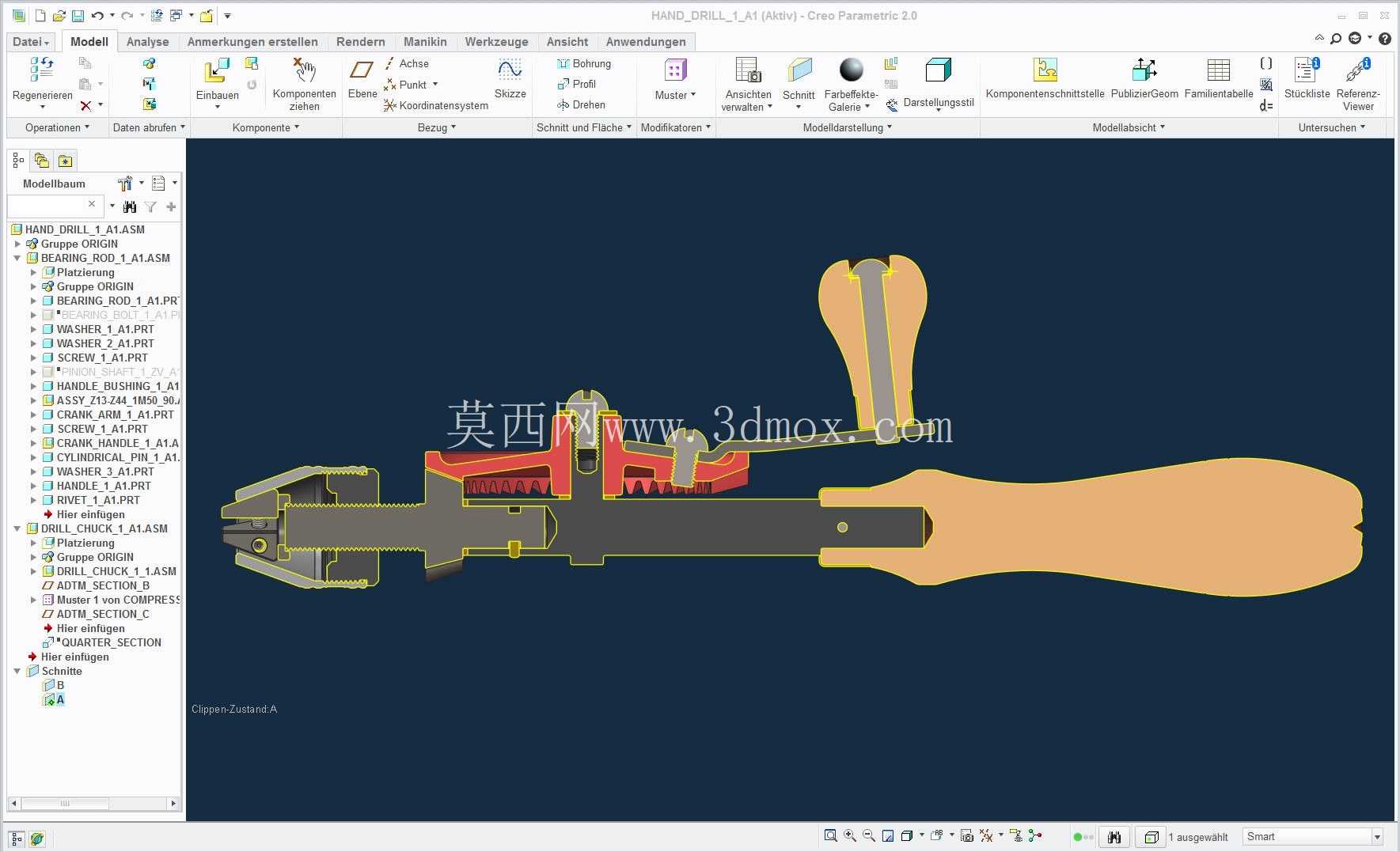

从设计思路来看，这款工具的结构完全服务于手动操作的使用需求，没有多余的装饰性结构，所有部件的形状都兼顾功能实现与加工工艺性，锥齿轮的传动比设置匹配人手摇动的转速区间，保证手摇一圈时钻夹头的输出转速处于合理范围，既不会因为转速过低导致钻孔效率差，也不会因为转速过高导致进给力度难以控制。齿轮与金属轴件的连接采用销钉固定，装配工艺简单，后期维护时只需要拆开齿轮箱的固定螺丝即可对内部齿轮进行润滑或者更换易损件，木质手柄与金属主体的连接采用嵌装加胶粘的方式，连接强度足以承受手动钻孔时的轴向力与扭转力，长期使用也不会出现手柄松动脱落的问题。

在实际使用过程中，这类手摇钻的钻孔精度主要依靠操作人员的手感控制，对于0.5-6mm直径的小孔加工，只要保持进给力度均匀，完全可以满足常规手工加工的精度要求，相比电动钻具，它的转速低，钻孔时不会因为高速切削导致薄工件发烫变形，尤其适合加工亚克力、薄桐木板等受热易变形的材料，在模型制作、手工皮具加工、简易五金维修等场景下，这类手动钻孔工具的实用性甚至高于小型电动工具。结构上的细节设计也充分考虑了长期使用的磨损问题，所有转动配合的位置都预留了润滑脂存储间隙，定期加注润滑脂即可保证传动结构长期顺畅运转，没有易损的电子元件，使用寿命远高于同级别电动钻孔工具。
