工业起重吊装用旋转安全吊钩结构

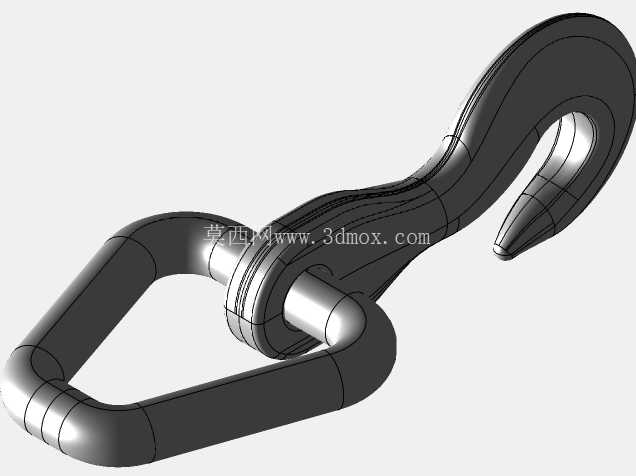

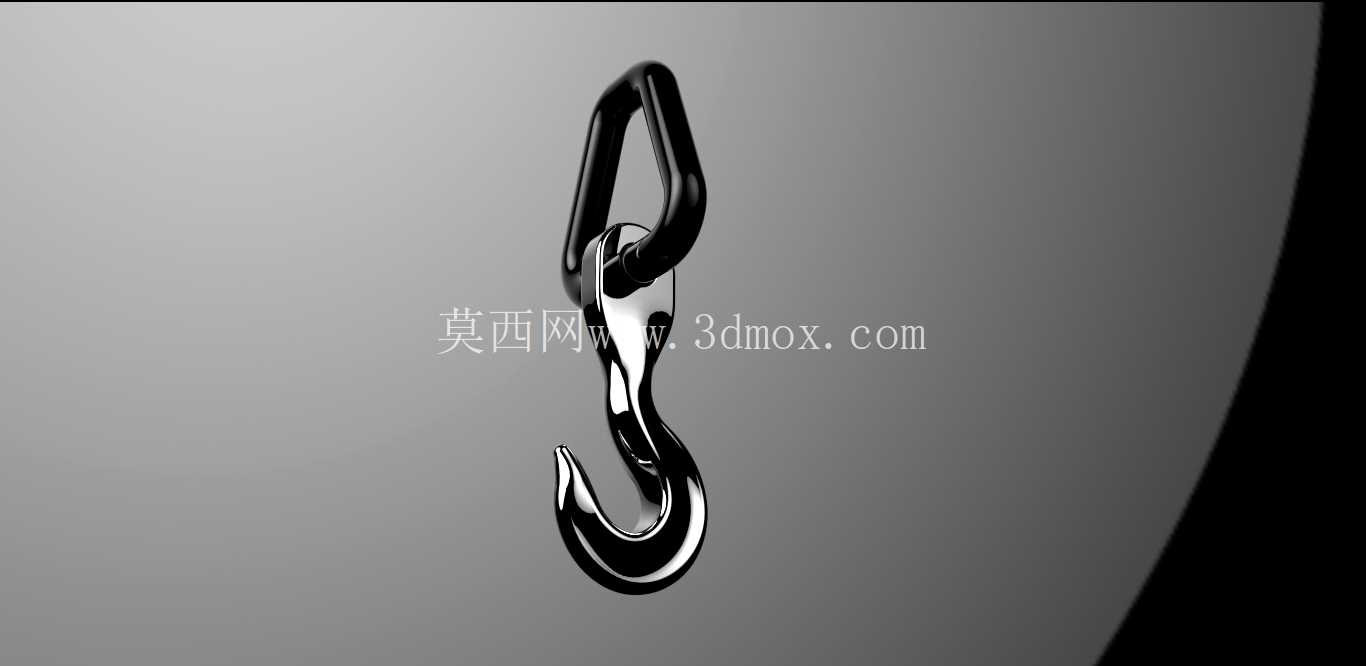

　　在车间物料转运、重型设备吊装、生产线工位吊移这类日常工业作业场景里，吊钩作为吊具末端直接承载载荷的核心部件，其结构合理性直接关系到作业安全与吊装效率。这款吊钩采用钩身与挂环分体式旋转连接结构，上端的封闭挂环用于对接起重链条、钢丝绳卸扣或者电动葫芦的吊钩连接端，连接位置设置了可360度水平旋转的铰接轴，作业过程中吊重发生扭转时，钩身可随载荷方向自由转动，避免吊索扭结打卷，减少钢丝绳因反复扭转产生的应力断丝风险，同时也能在吊装异形构件时，方便作业人员调整被吊物的朝向，无需反复攀爬解绑调整吊点位置。

　　钩身部分采用大曲率平滑过渡的流线型设计，钩尖位置做了内收防脱弧度，常规吊装作业中，挂入的吊索、卸扣在载荷拉力作用下会自然滑向钩身底部的受力承载区，不会向钩尖位置滑移脱出，若搭配配套的防脱舌片，可进一步避免无载荷状态下吊索从钩口意外滑脱的风险。从安装边界来看，上端挂环的内孔尺寸适配市面主流的1吨到5吨级起重卸扣、链条连接环，不需要额外定制转接件，可直接替换现有起重设备上的同规格磨损吊钩，钩身开口尺寸满足常规吊装带、钢丝绳索具的挂入需求，不会出现索具过粗无法挂入、或者开口过大导致索具容易晃动移位的问题。

　　设计过程中，钩身的受力截面做了变径处理，钩身底部承载位置的截面厚度最大，向钩尖方向逐步平滑收窄，既保证了额定载荷下的结构强度，避免应力集中导致的断裂风险，又尽可能控制了吊钩自身的重量，降低起重设备的无效载荷占比。铰接轴位置采用了轴向限位结构，长期受载转动时不会出现轴销脱出、上下分体结构分离的问题，轴与孔的配合间隙控制在合理范围，既保证转动灵活无卡滞，又不会因间隙过大导致吊重时出现明显的晃动旷量。在仓储物流的货物吊运、五金加工车间的模具吊装、建筑施工现场的小型构件转运、甚至户外小型设备的安装吊装场景中，这种结构的吊钩都能适配，相比固定式焊接吊钩，旋转结构能抵消大部分吊重转动带来的附加扭矩，延长上部吊索和起重设备连接端的使用寿命。

　　钩身的表面过渡位置全部做了圆弧倒角处理，没有尖锐棱角，挂入尼龙吊装带这类柔性索具时，不会切割索具的编织纤维，避免索具被尖锐棱边割损导致的承重能力下降。从受力逻辑上看，当吊钩承受额定垂直拉力时，载荷力沿钩身弧形结构均匀分散到铰接轴位置，不会在钩身弯角处形成过大的应力集中点，建模过程中对弯角位置的曲率半径做了反复校核，确保曲率半径值大于钩身截面厚度的1.5倍，符合起重吊具的结构设计规范。上端挂环采用封闭长圆形结构，受力时两个直边段均匀承受拉力，不会出现开口式挂环容易被拉开变形的问题，挂环与铰接轴的接触位置做了局部加厚处理，避免长期转动磨损导致轴孔间隙变大。实际使用中，这类吊钩需要配合额定载荷匹配的索具使用，禁止超载荷吊装，同时要定期检查铰接轴的转动灵活性和钩身是否存在裂纹、变形，不过从结构设计本身来说，这款吊钩的各部分受力冗余量充足，常规工况下的使用寿命能满足工业场景的高频使用需求。
