43毫米阳极氧化数控雕刻机刀架结构

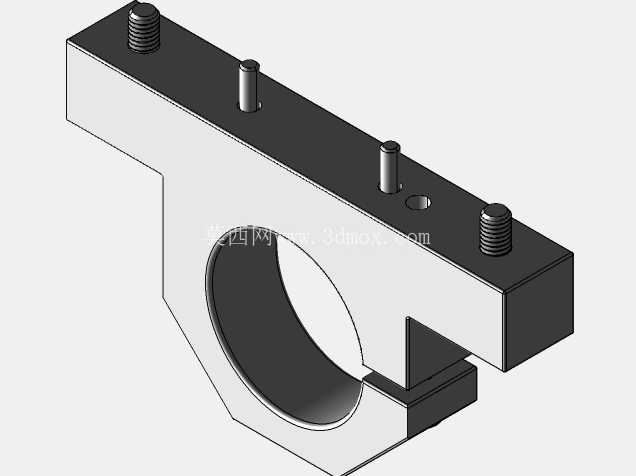

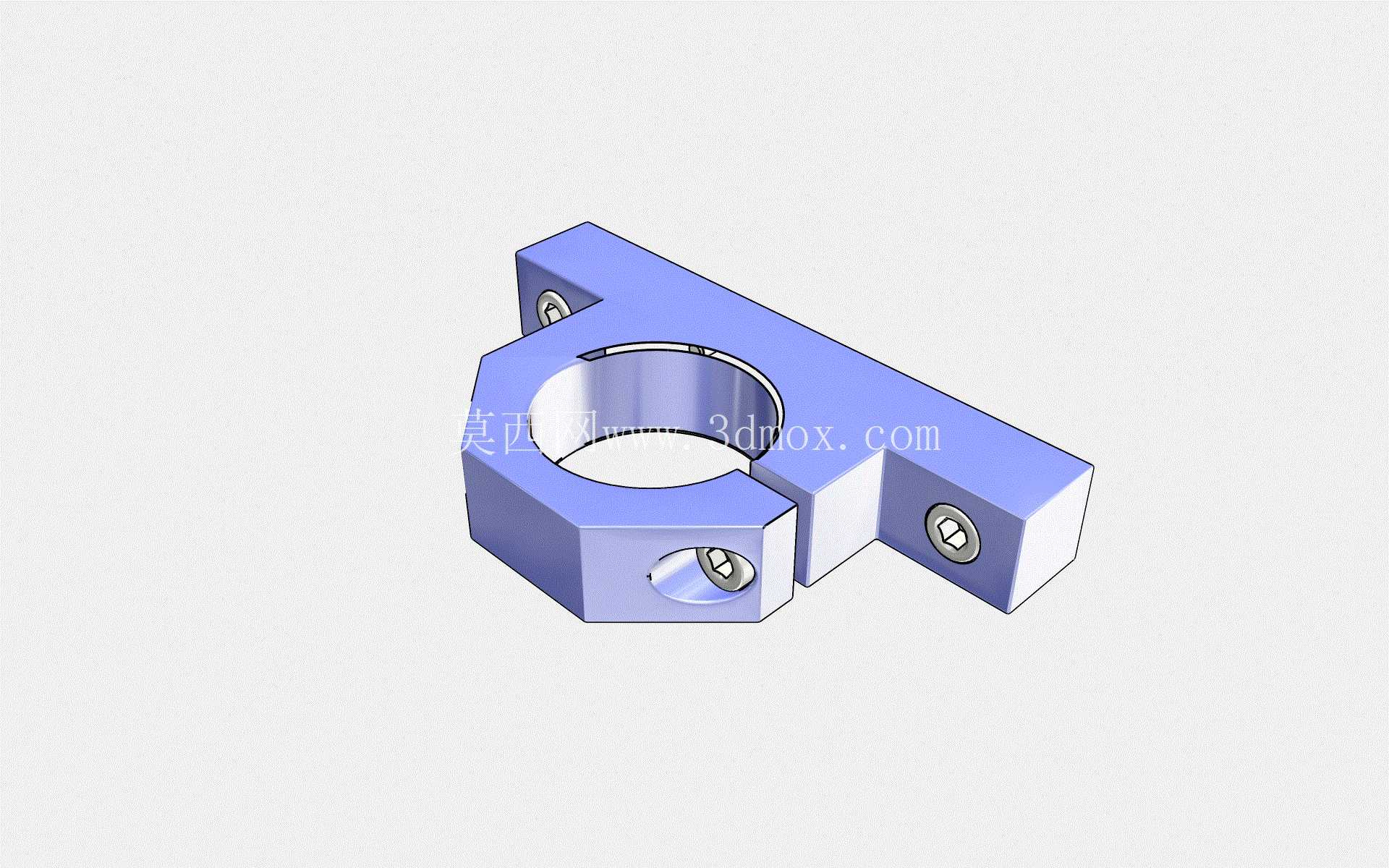

　　这款43毫米规格的刀架，是数控雕刻机主轴侧装夹刀具的核心承载部件，日常在木工、广告、小型金属精雕设备上应用极广，主要承担刀具装夹定位、切削载荷传递、加工过程中刀具姿态保持的作用，区别于常规车床的回转刀塔，这类侧装抱夹式刀架更适配雕刻机高速轻载、频繁换刀、多工位并行装夹的作业场景。从结构设计逻辑来看，整体采用剖分式抱夹结构，主体分为固定基座与压合夹块两部分，抱合内孔直径严格匹配43毫米的安装基准，既可以直接装夹对应柄径的雕刻刀柄，也可以通过变径套适配更小直径的刀具，夹合面做了细微的防滑纹理处理，避免高速切削过程中刀具出现打滑、窜动的问题。

　　安装侧的基座预留了多组螺栓安装位，可直接固定在雕刻机的主轴滑座或者排刀安装板上，安装孔位的间距做了通用化设计，能适配市面上多数中小型数控雕刻机的安装接口，不需要额外做转接板加工，降低现场改装的适配成本。夹块与基座之间通过内六角螺栓实现锁紧，螺栓排布沿抱夹圆周方向均匀分布，锁紧时受力均匀，不会出现内孔偏斜导致的刀具同轴度超差问题，每个螺栓孔都做了沉头处理，锁紧后螺栓头部不会突出零件表面，避免加工过程中与工件、排屑路径产生干涉。

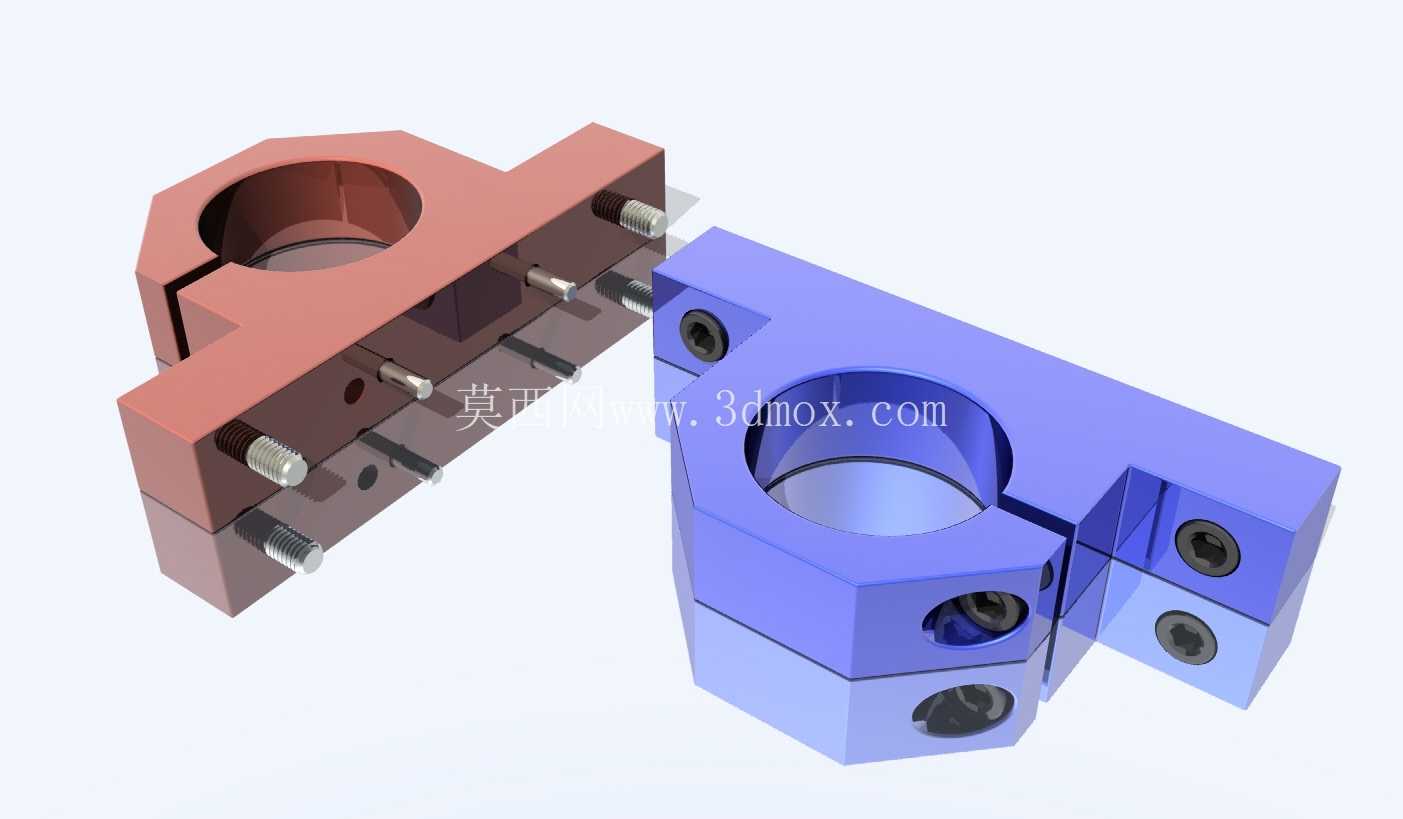

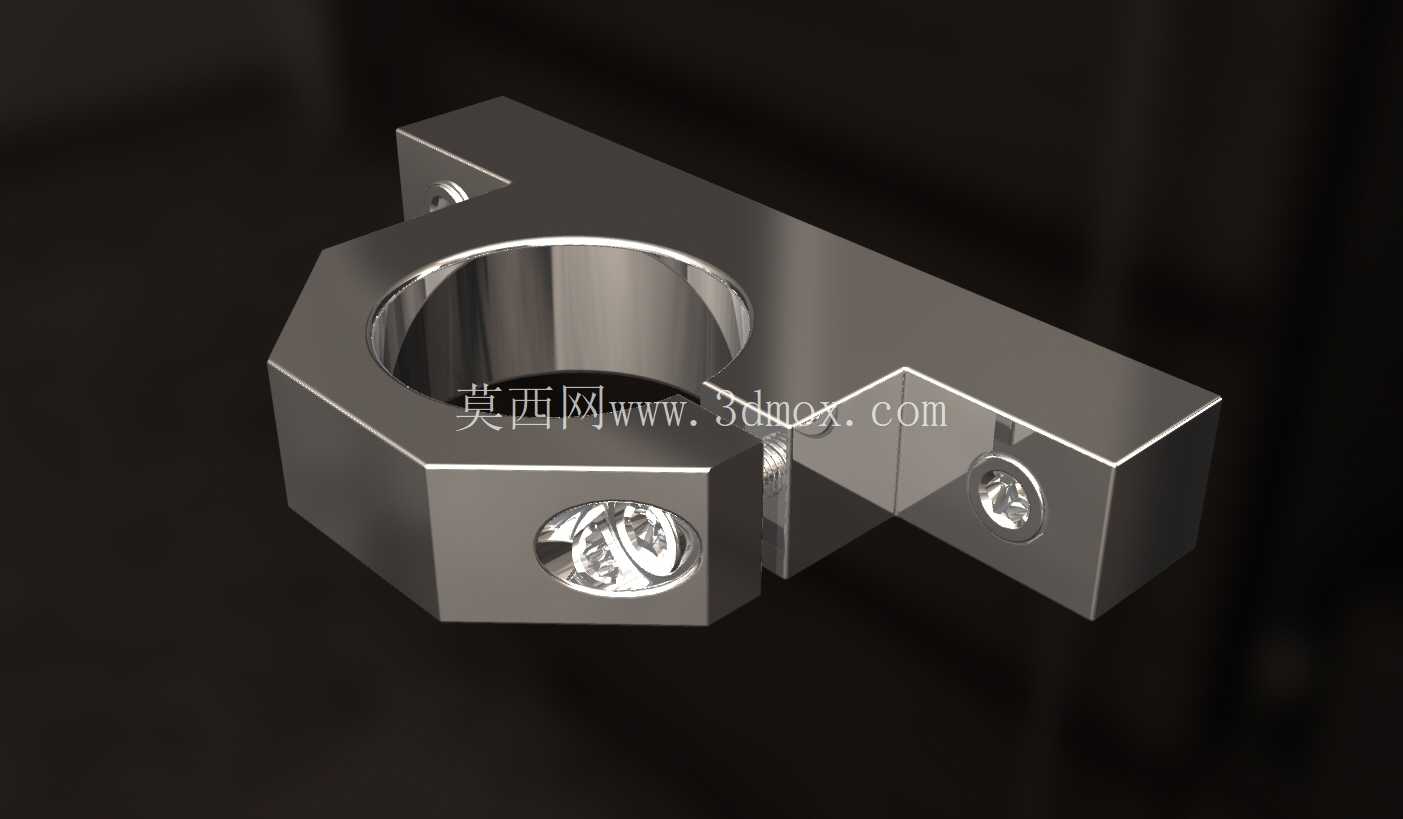

　　零件表面做了阳极氧化处理，不同的氧化着色一方面可以区分不同装夹规格的刀架，方便车间现场快速识别选型，另一方面阳极氧化层能提升铝合金基材的表面硬度与耐磨性能，抵抗雕刻加工过程中飞溅的切屑冲刷，同时也具备一定的防锈能力，适配车间多切削液、高湿度的作业环境。从安装边界尺寸来看，抱夹中心到安装基准面的高度做了优化设计，既保证了足够的装夹夹持长度，避免刀具装夹过短刚性不足，也不会因为整体高度过高导致刀具悬伸量过大，影响加工过程中的抗震性能。零件的边角位置都做了倒角处理，没有尖锐的毛刺棱角，一方面避免安装调试过程中划伤操作人员，另一方面也能减少应力集中，提升零件长期受交变切削载荷下的结构强度。

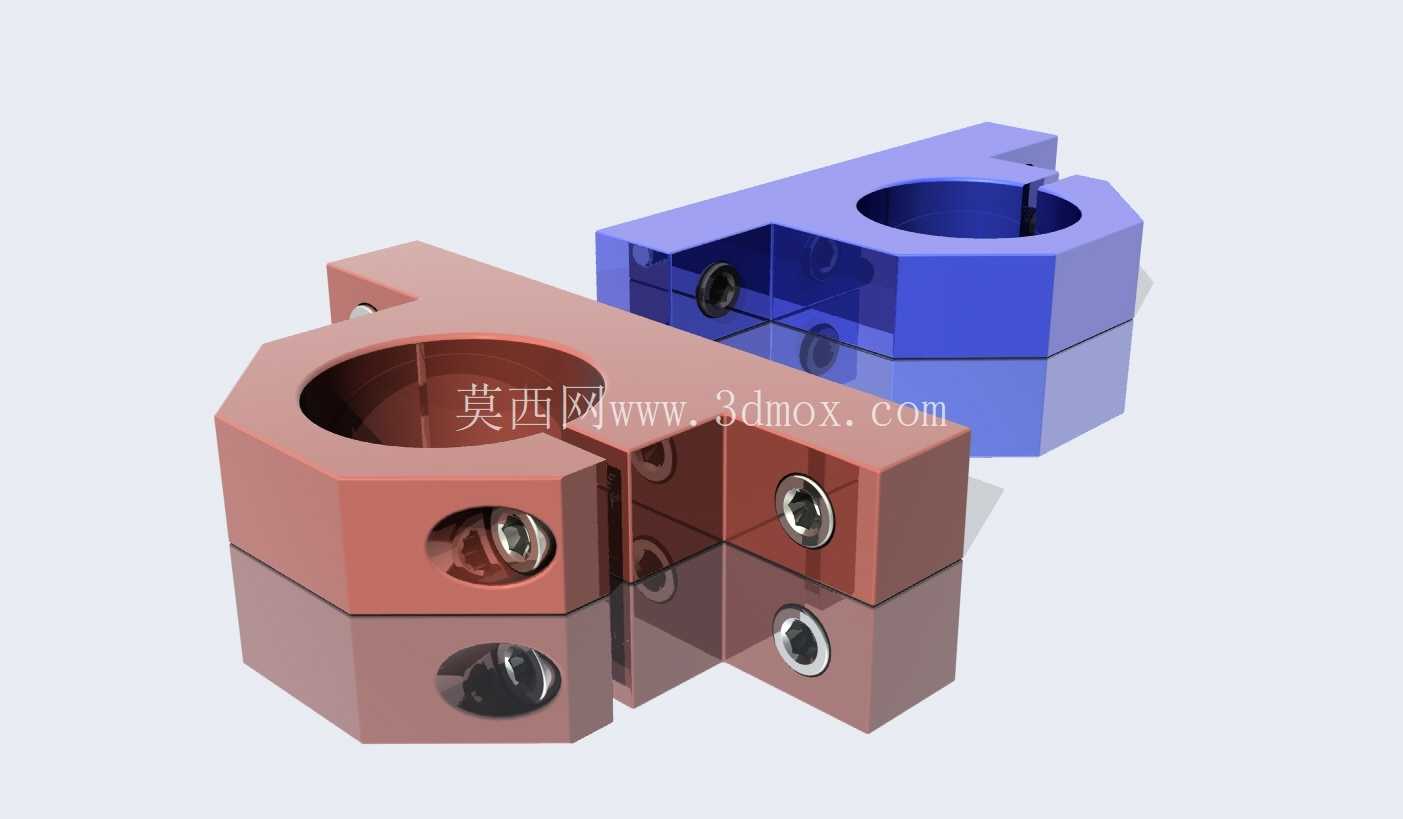

　　在实际使用场景中，这类刀架可以并排安装多组，实现不同规格刀具的快速切换，不需要反复拆装刀柄校准同轴度，能大幅缩短小件批量雕刻加工的换刀辅助时间，尤其适合广告标识加工、小型五金零件精雕、木工浮雕这类需要频繁更换不同刀具的作业场景。设计过程中特意对抱夹内孔的形位公差做了严格控制，内孔圆柱度、内孔与安装面的垂直度都控制在精雕加工要求的公差范围内，保证装夹后刀具的径向跳动量满足高速雕刻的精度要求，避免因为刀架本身的精度问题导致加工表面出现振纹、尺寸超差的问题。夹块的开合间隙做了合理预留，既保证在未锁紧状态下刀柄可以顺利穿入内孔，不会出现卡滞，也能在螺栓锁紧后提供足够的夹持力，承受雕刻过程中铣削、钻削产生的径向与轴向载荷，不会出现刀具移位的情况。整体结构没有多余的冗余设计，零件壁厚根据受力分布做了差异化处理，受力较大的抱夹根部位置壁厚适当增加，非受力区域做了减重优化，在保证整体结构刚性的前提下尽可能降低零件重量，减少滑座移动过程中的惯量，提升设备的动态响应性能。
