D1-4规格125mm筒夹夹头配套背板结构

在车床回转类工件装夹作业场景中，筒夹式夹头是小直径轴类、套类零件高精度装夹的核心功能部件，而配套背板是夹头与车床主轴端实现刚性连接、定位精度保持的关键衔接结构，这套D1-4规格125mm筒夹夹头及背板，正是针对常规卧式车床主轴端装夹升级、批量零件高精度加工需求设计的配套装夹组件。从实际加工场景来看，普通三爪卡盘装夹小直径薄壁零件时，容易出现装夹应力不均导致的零件变形、重复定位精度不足带来的批量尺寸散差问题，而筒夹夹头依靠弹性筒夹的均匀收缩抱紧力，能够在较低装夹应力下实现工件的同轴定位，配套的背板则承担了夹头本体与主轴法兰端的定位、锁紧载荷传递作用，避免夹头在高速回转、断续切削工况下出现连接松动、定位偏移的问题。

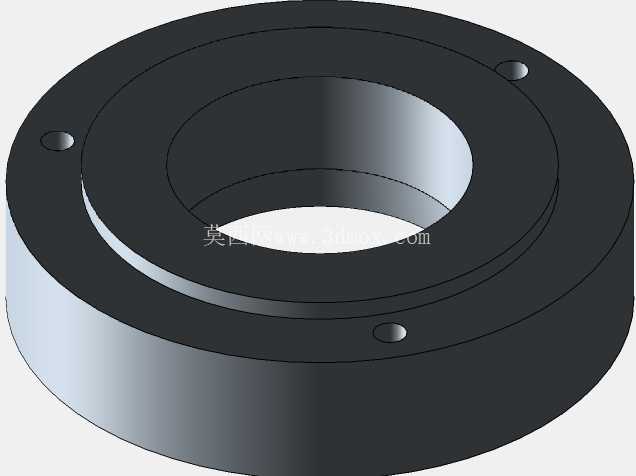

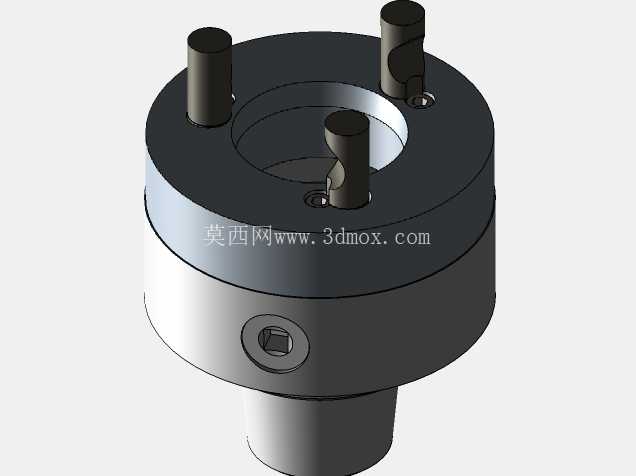

从结构设计思路来看，这套组件的夹头本体采用阶梯轴式法兰连接结构，上部法兰盘直径为125mm，对应D1-4主轴端的安装尺寸边界，法兰端面上均匀分布三个定位锁紧柱，既承担夹头与背板装配时的周向定位作用，也能够传递切削过程中的扭矩载荷，避免夹头与背板之间出现相对转动；夹头本体侧面设置的锁紧螺钉孔，用于弹性筒夹的锁紧驱动，当螺钉拧紧时会推动内部锥面结构迫使筒夹收缩，实现对工件的抱紧，松开时筒夹依靠自身弹性复位，即可完成工件拆卸。背板作为夹头与主轴之间的过渡连接件，其端面的定位孔与夹头的定位柱采用小间隙配合设计，装配后能够保证夹头回转中心与主轴回转中心的同轴度控制在0.01mm以内，满足精加工工序的跳动公差要求；背板的背面则设置与车床主轴端法兰匹配的止口结构，能够直接适配对应规格的普通卧式车床主轴安装位，不需要额外制作过渡连接盘，降低现场改装的加工成本与装配难度。

从安装边界尺寸来看，整套组件装配完成后，法兰部分总厚度控制在合理范围内，不会过多占用车床的Z向加工行程，下部伸出的定位轴颈与主轴内孔配合长度经过核算，既能够保证连接刚性，又不会与主轴内部的推杆、拉杆结构产生运动干涉；法兰端面上的锁紧柱高度经过优化，既保证足够的配合长度传递扭矩，又不会在装夹工件时与刀具、刀架结构发生碰撞。在实际使用过程中，这套组件能够适配对应夹持范围的弹性筒夹，完成不同直径棒料、轴类零件的装夹，相比普通三爪卡盘，其装夹动作更快、重复定位精度更高，尤其适合批量零件的数控车削加工场景，能够有效减少装夹辅助时间，降低装夹变形带来的零件报废率。

在结构细节设计上，夹头与背板的配合面采用精磨加工处理，装配后结合面的贴合度达到85%以上，能够有效减少高速回转时的不平衡量，降低切削过程中的振动；所有锁紧、定位结构的边角都做了倒角处理，避免装配过程中出现锐边划伤，也能够减少应力集中，提升组件在反复装夹、交变切削载荷下的使用寿命。夹头内部的锥面与弹性筒夹的外锥面采用配磨处理，保证锥面接触均匀，使得筒夹收缩时各个方向的抱紧力一致，避免工件装夹后出现偏斜，保证加工后的零件外圆、内孔与夹持基准的同轴度要求。对于需要进行二次装夹的零件，这套组件的重复定位精度能够保证零件装夹后的跳动误差控制在允许范围内，不需要重新找正即可直接进行后续工序加工，大幅提升批量加工的生产效率。
