复古款小型台虎钳夹持工装结构

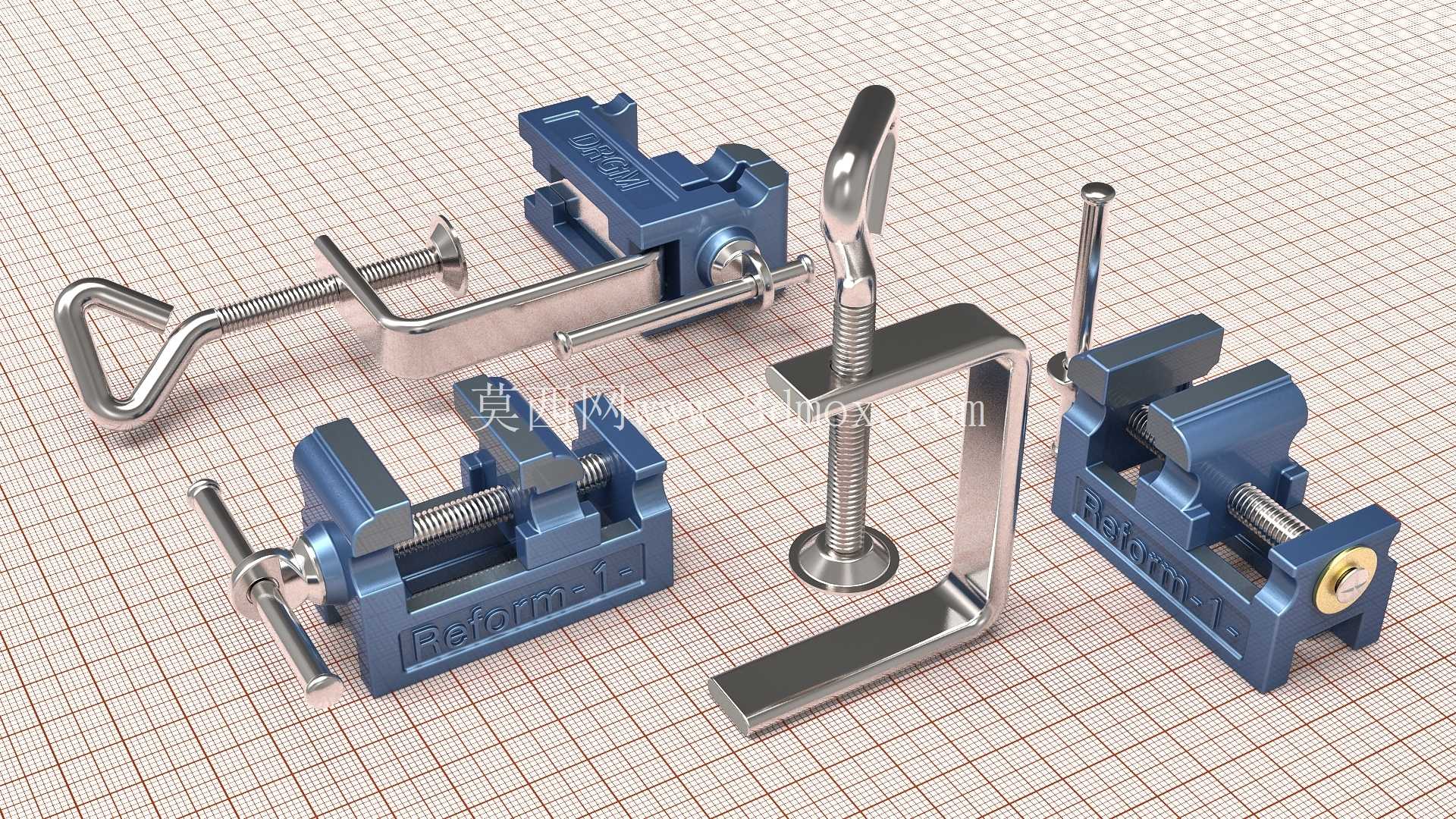

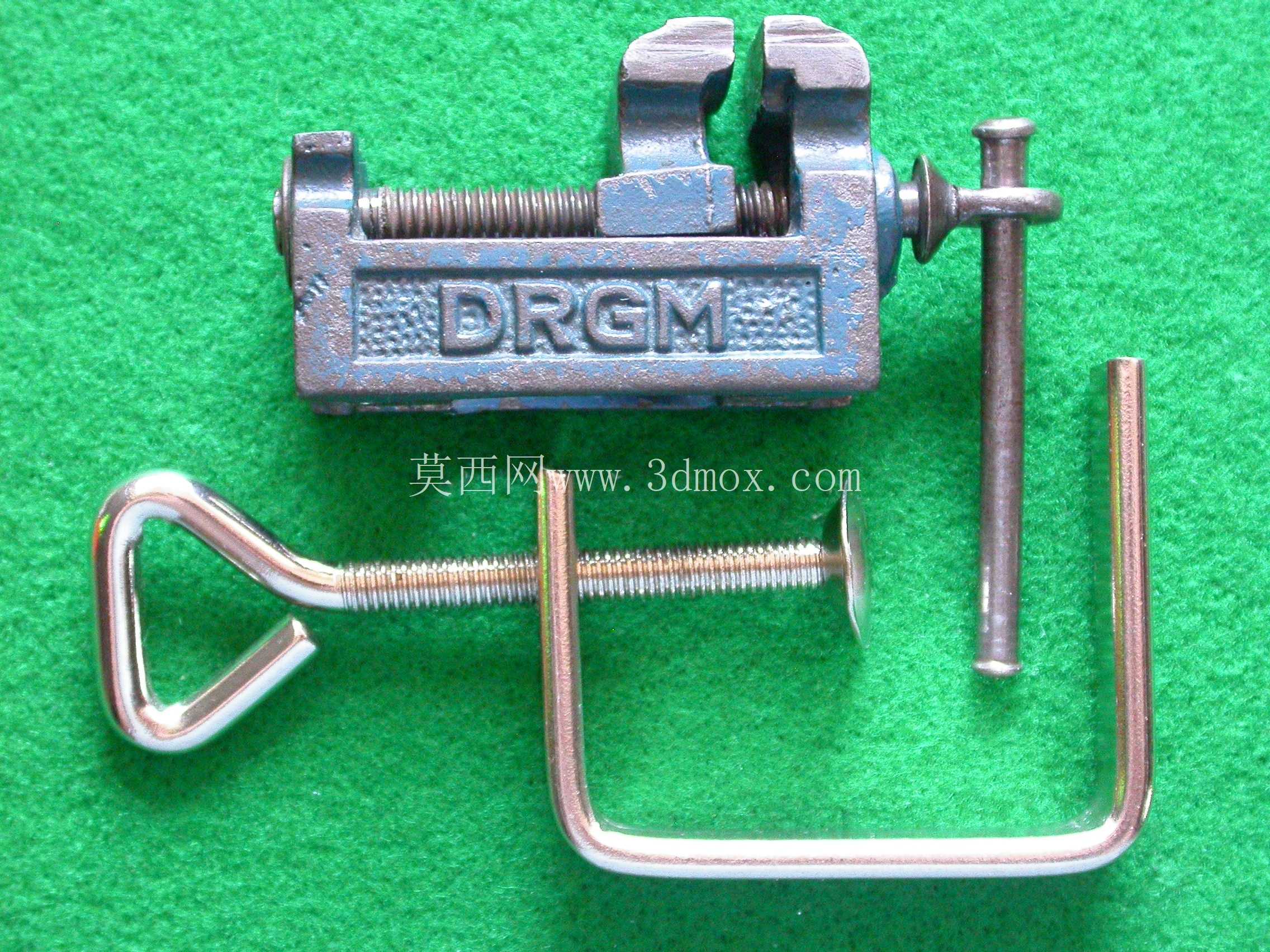

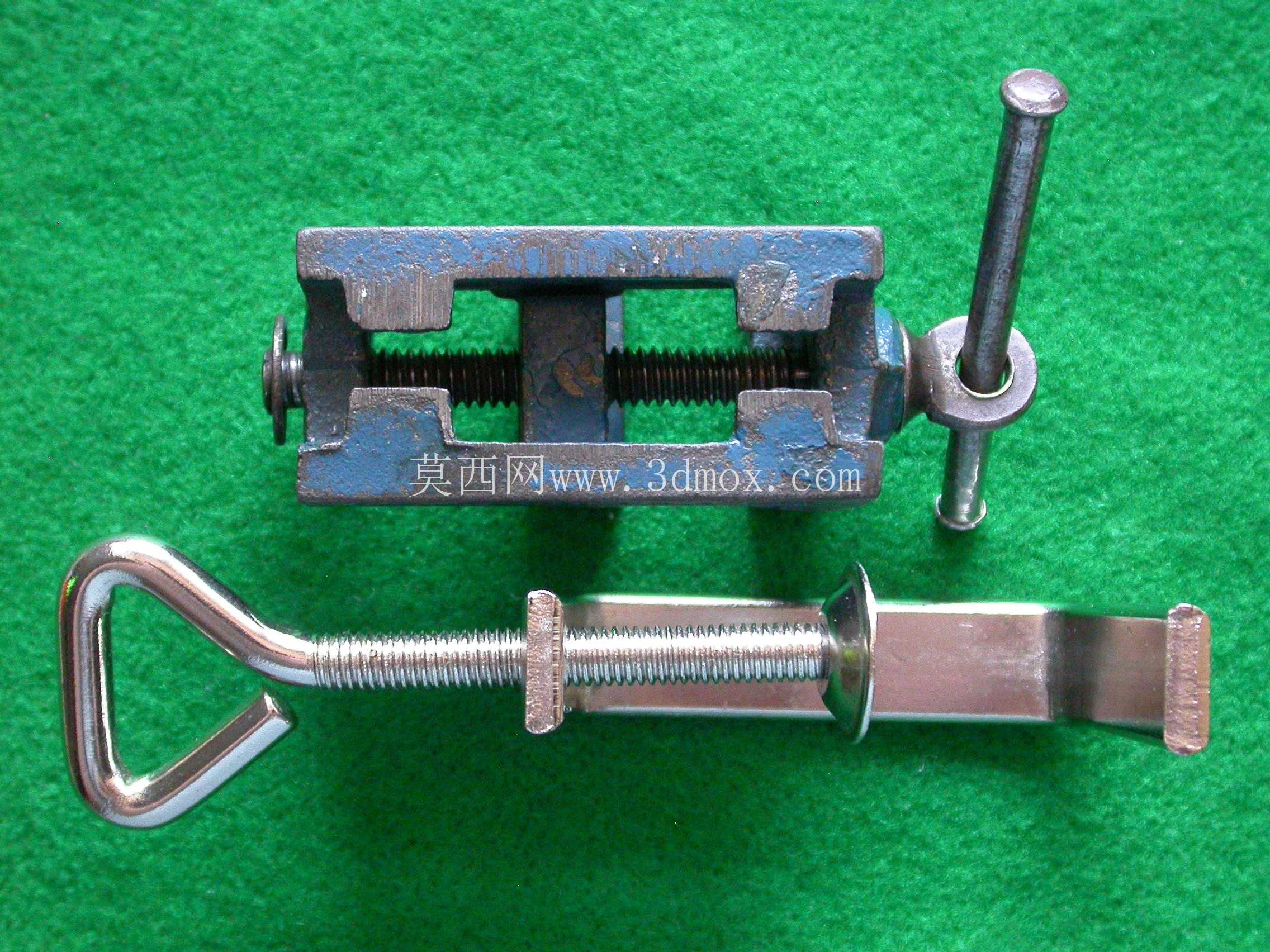

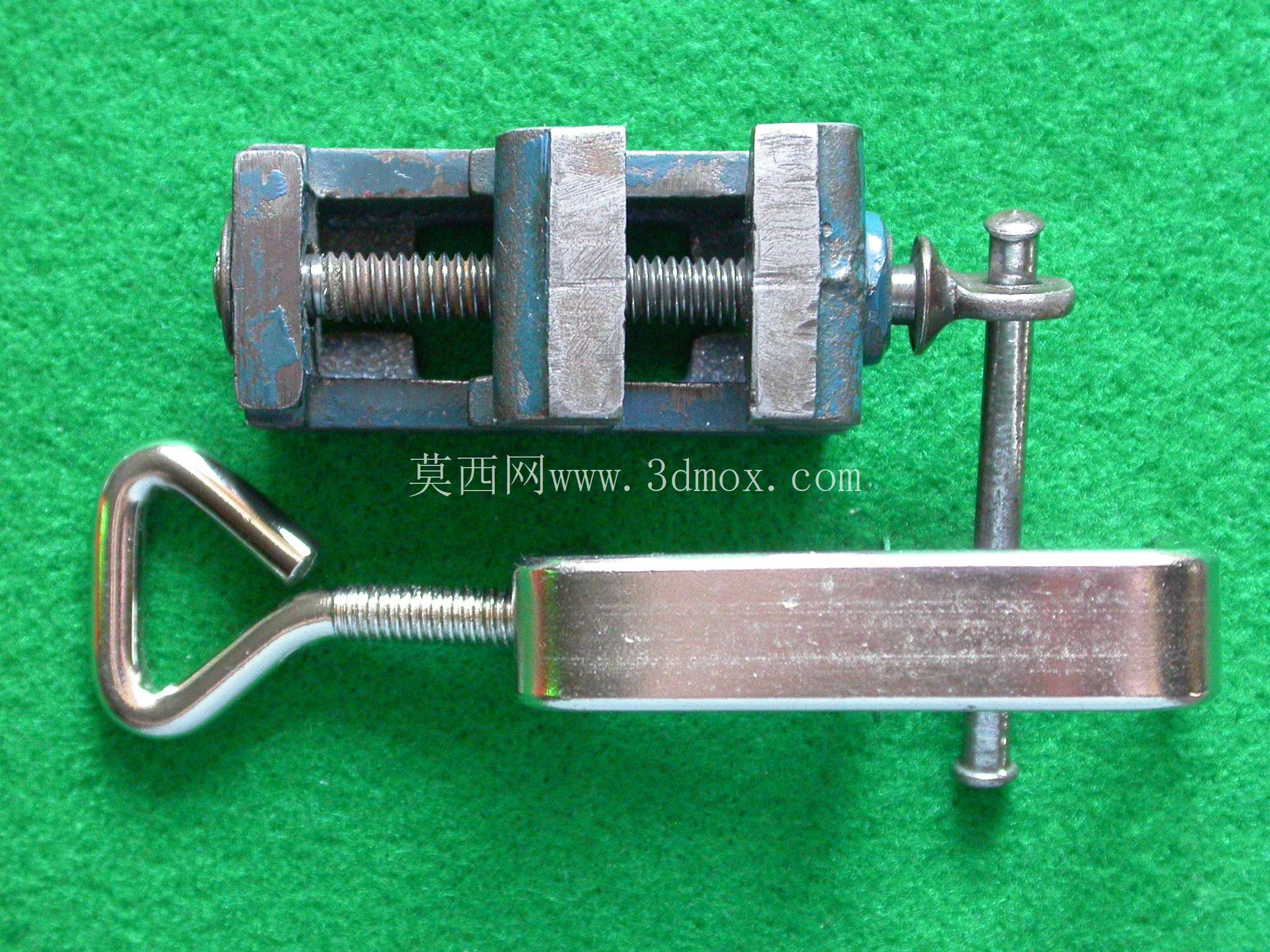

这套小型虎钳结构，最初是从老旧工具柜中整理出的实物复刻而来，整体尺寸适配毫米方格纸的参照比例，属于桌面级轻型夹持工具，主要应用在小件精密加工、手工模型制作、电子元器件返修、小型工件打磨划线等场景，相比工业级重型台虎钳，它的占用空间极小，可直接固定在桌面边缘、小型工作台面上，不需要复杂的安装基座，适配临时作业、小型工坊、学生金工实习这类对夹持力要求不高，但需要灵活装夹的场景。

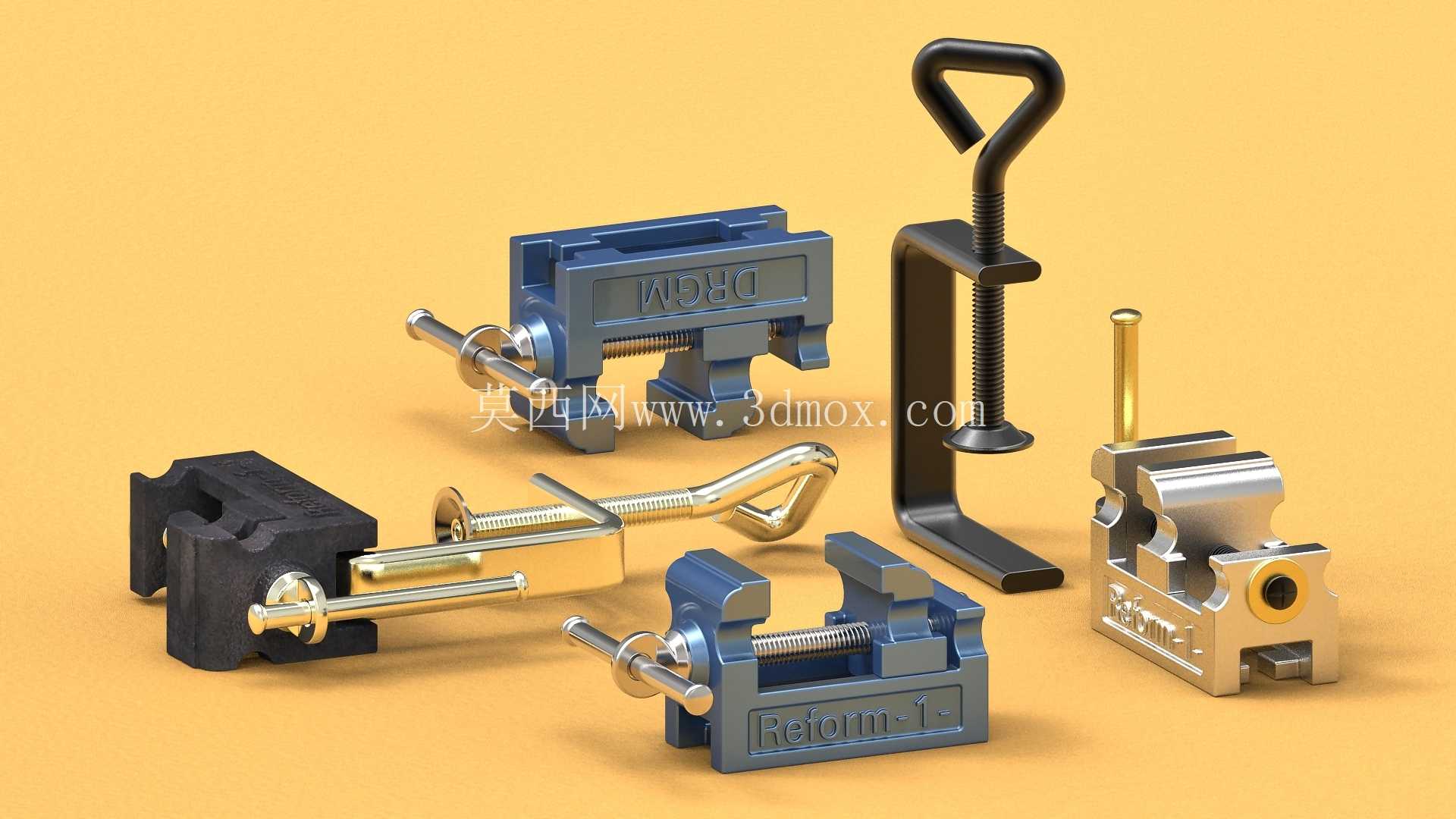

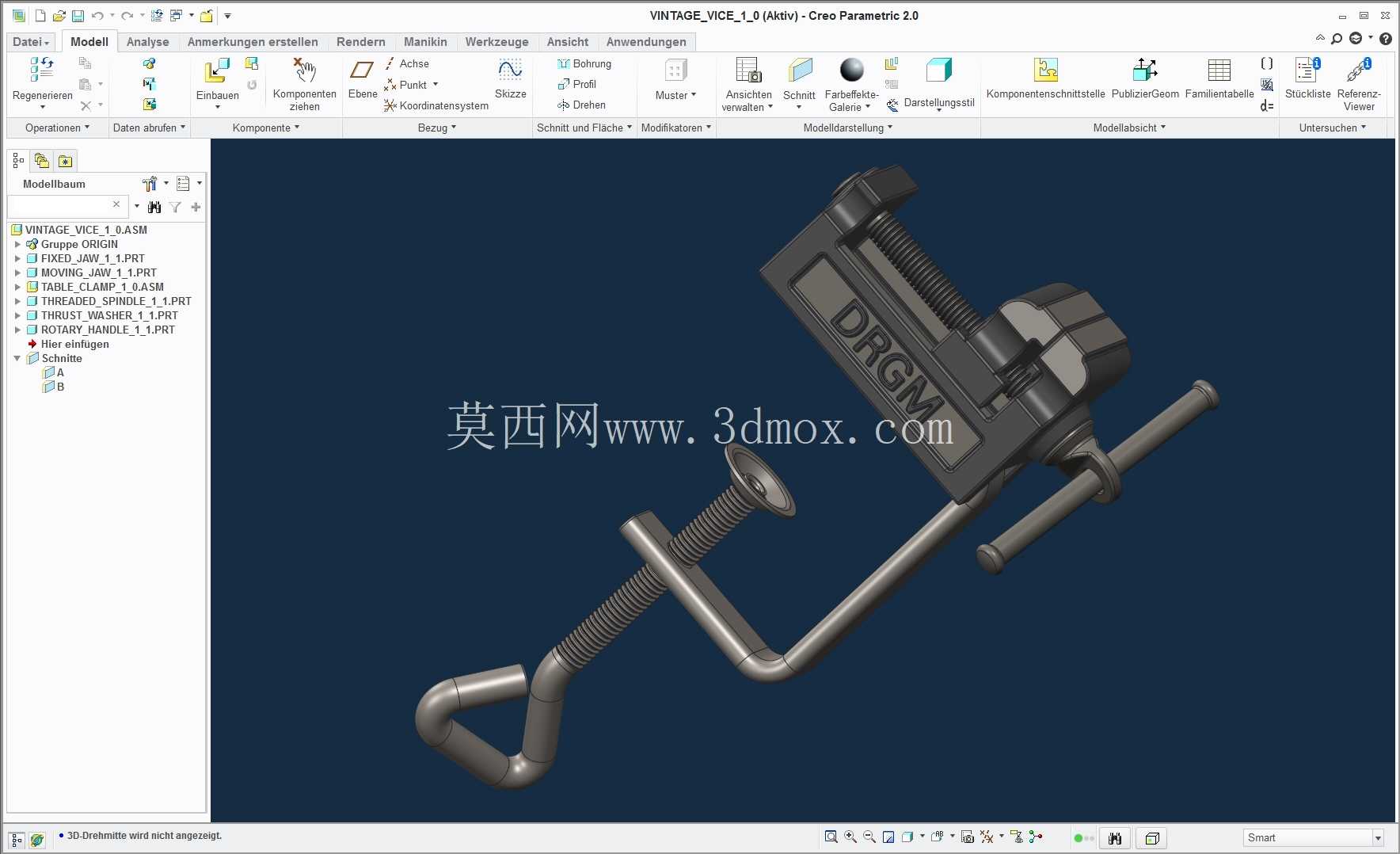

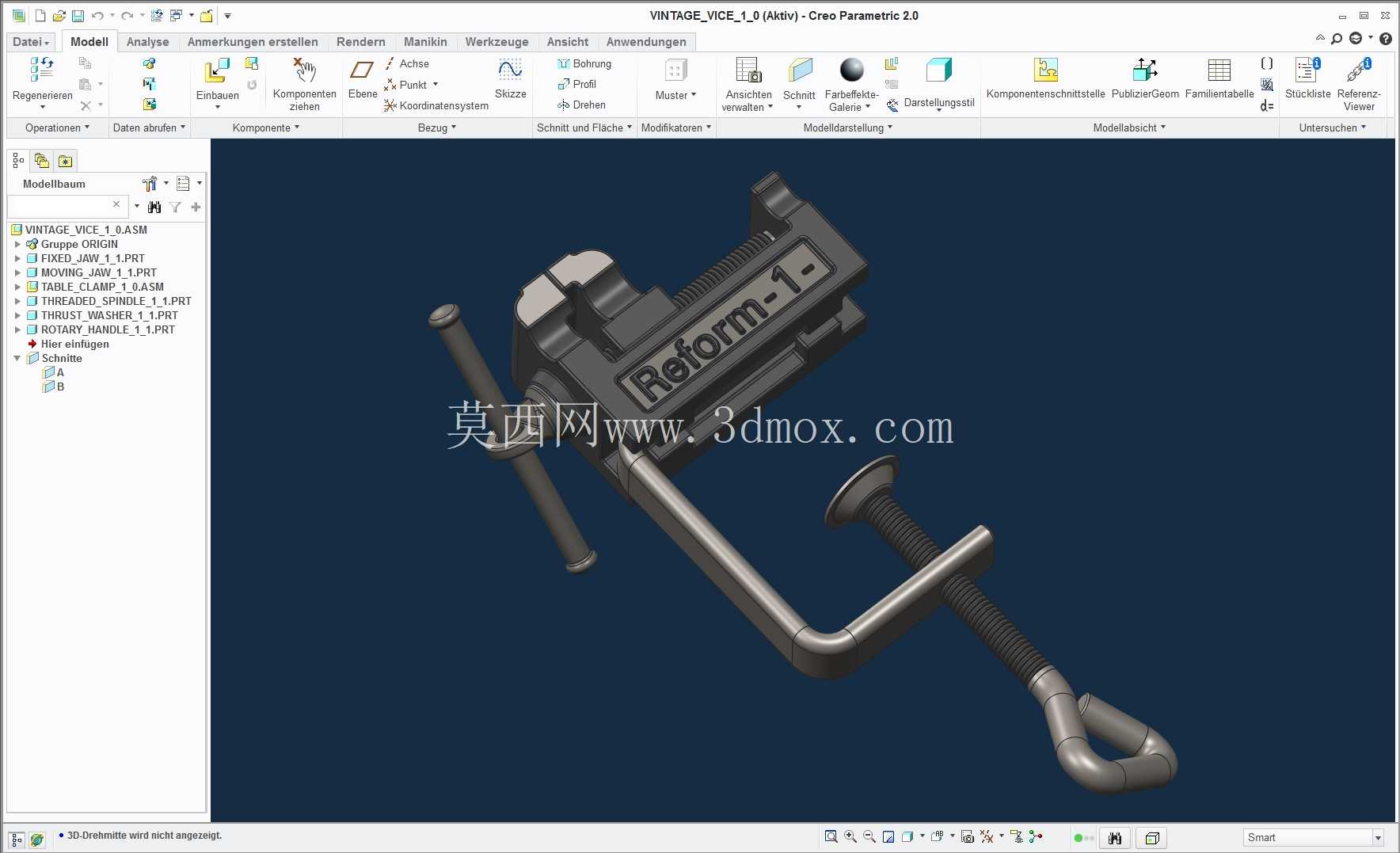

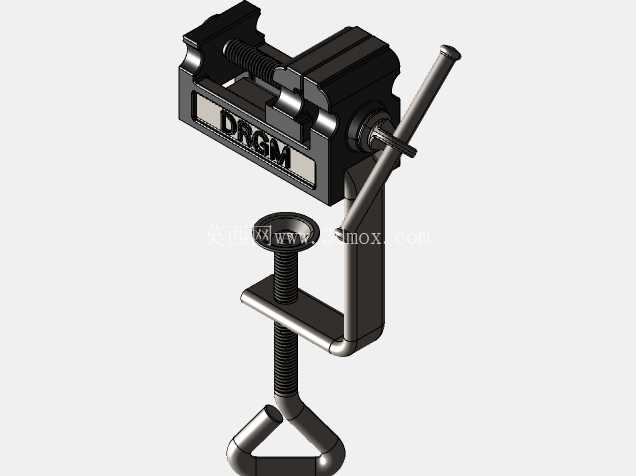

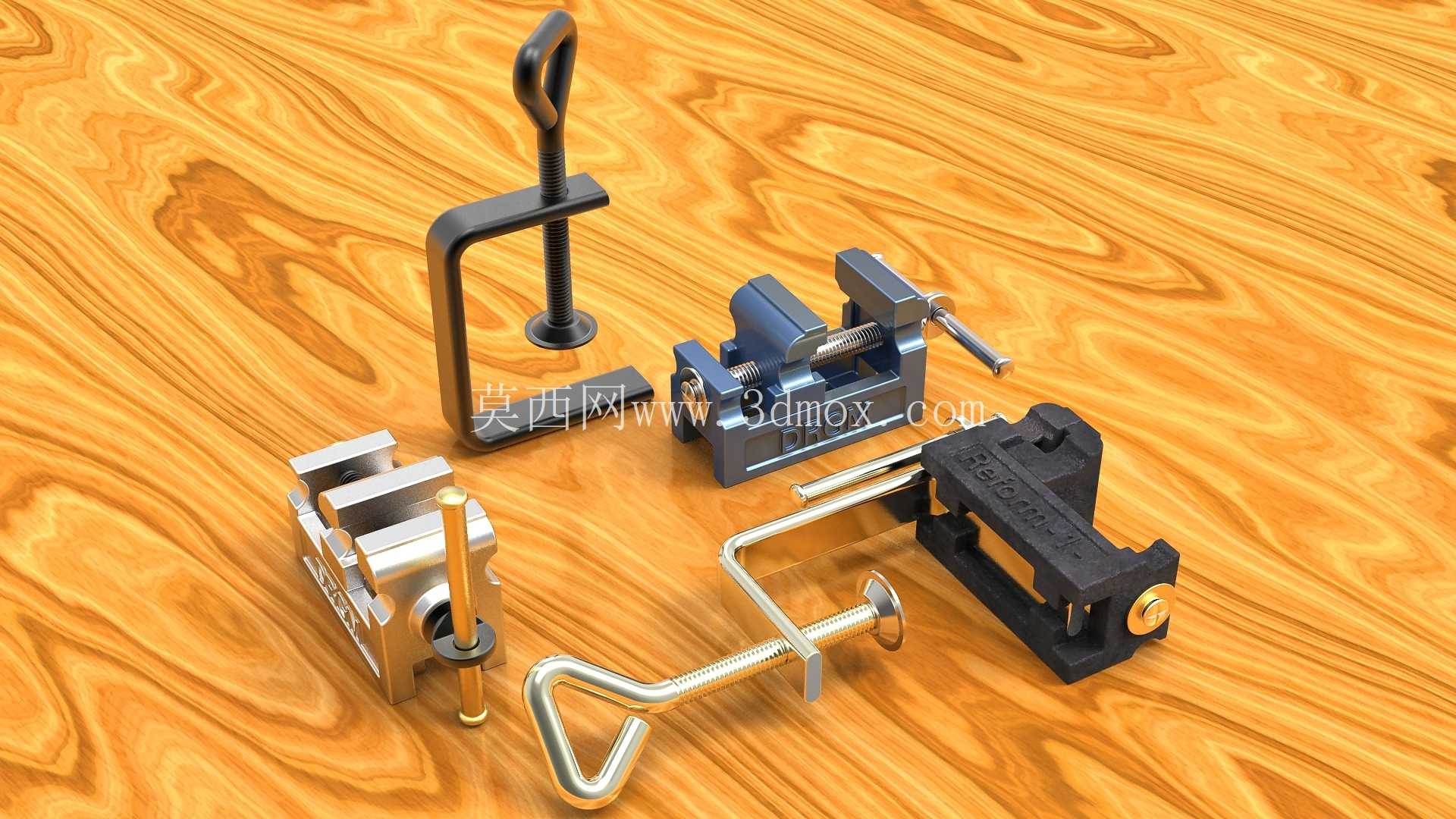

从功能特性来看，整套结构包含三个不同结构的夹持单元，中间的G型夹可作为独立固定件使用，两侧的台钳单元可配合G型夹完成多工位装夹，也可单独固定在台面上使用。所有螺纹规格统一采用M6×1的公制标准螺纹，建模过程中螺纹部分采用理论牙型构建，未预留装配间隙，内螺纹通过装配切除的方式生成，完全符合实际机械加工中的螺纹建模逻辑，避免了常规建模中螺纹啮合干涉的问题。压铸成型的钳身部分做了拔模角度处理，符合压铸件的生产工艺要求，螺纹主轴、翼形螺杆、旋转手柄的加厚头部做了合理的结构简化，既保留了零件的实际功能特征，又避免了不必要的建模细节冗余，兼顾了模型的还原度与工程实用性。

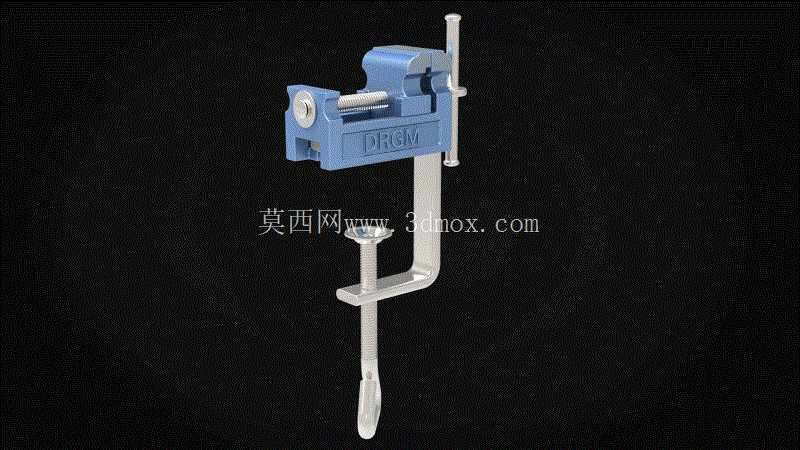

设计思路上完全遵循实物的结构逻辑，没有做多余的创意改动，钳身的导轨部分采用滑动配合结构，活动钳身通过螺杆传动实现开合，钳口部分做了防滑纹理处理，实际使用中可加持厚度在0-50mm范围内的小型工件，夹持力通过手柄的力臂放大，手动拧紧即可满足小件加工的夹持需求，不会出现工件打滑移位的问题。G型夹的开口尺寸适配常规桌面的厚度范围，最大可夹持40mm厚度的台板，通过顶部的旋紧手柄实现固定，不需要额外的螺栓紧固，拆装十分便捷。

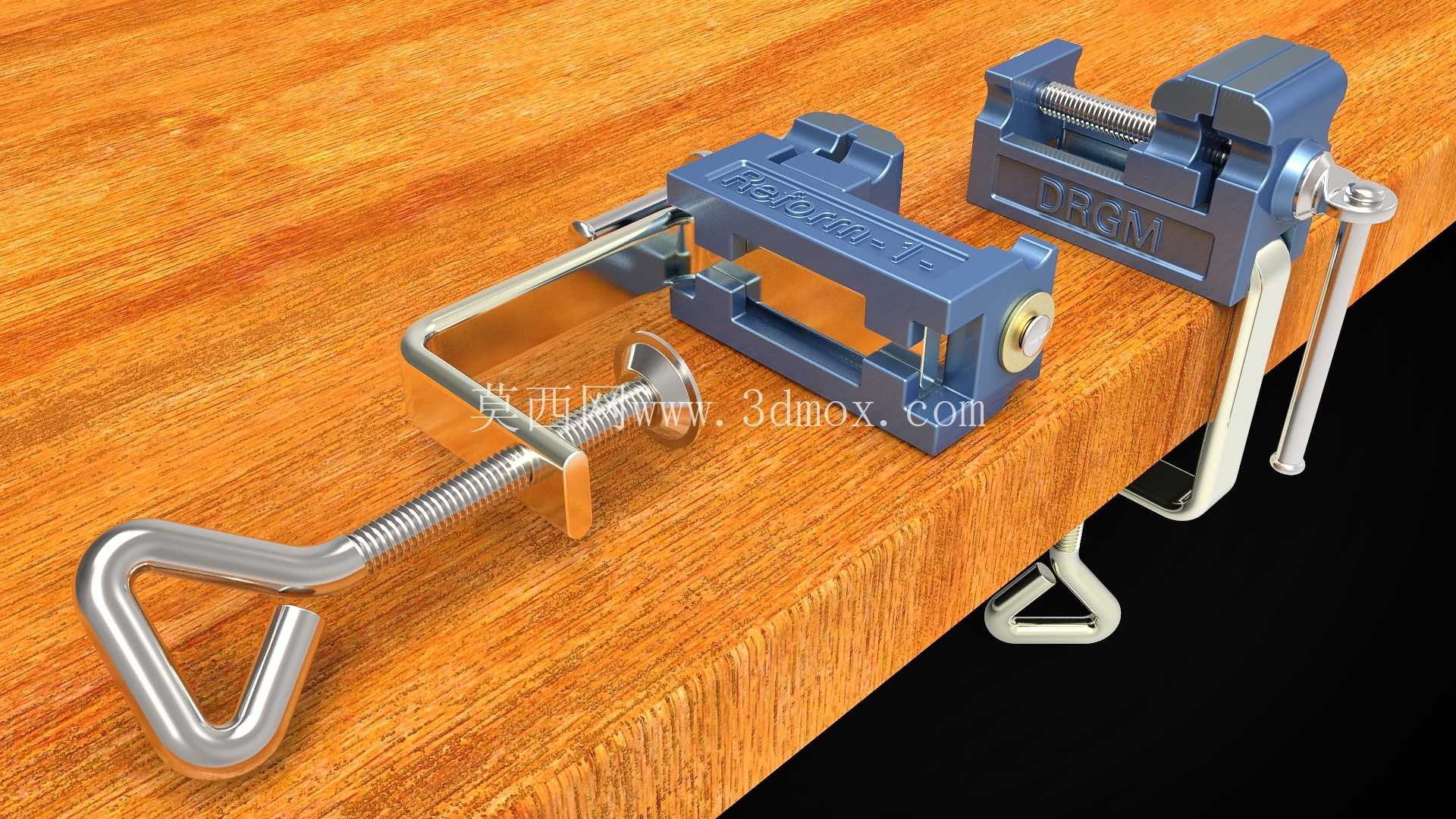

从安装边界来看，单个台钳单元的底面为平整安装面，可通过螺栓固定在专用工装上，也可配合G型夹夹持在任意平整台面边缘，不需要对安装面做预处理，整体重量较轻，单人即可完成拆装移位，适合流动作业、多工位轮换的使用场景。钳身的活动行程预留了足够的安全距离，螺杆旋至最大开口位置时不会从钳身螺母中脱出，避免了零件脱落丢失的问题，手柄部分的弯折角度符合人体工学，手动操作时不需要借助额外工具，徒手即可完成夹持力度的调节。

在实际生产应用中，这类小型虎钳常作为大型加工设备的辅助夹具使用，比如在钻床、小型铣床、砂轮机旁配套放置，用于加持小型工件进行钻孔、打磨、去毛刺等工序，也可在手工装配场景中固定小型装配件，方便工人完成螺丝紧固、零件粘接等操作。相比大型台虎钳，它的钳口精度更高，夹持小型工件时不会出现夹偏、夹伤工件表面的问题，针对薄壁零件、塑料零件的装夹，可通过在钳口处垫铜片、橡胶片的方式进一步保护工件表面，适配不同材质工件的装夹需求。

整套结构的零件全部采用常见的金属材料加工，钳身部分为铸铁压铸成型，具备足够的刚性，螺杆、手柄部分为碳钢材质，表面做镀锌防锈处理，长期使用不会出现锈蚀问题，活动配合部位预留了润滑槽，定期加注润滑脂即可保证螺杆传动顺畅，不会出现卡滞、咬死的问题，日常维护十分简单，不需要复杂的保养流程，适合长期在车间、工坊等多尘环境下使用。
