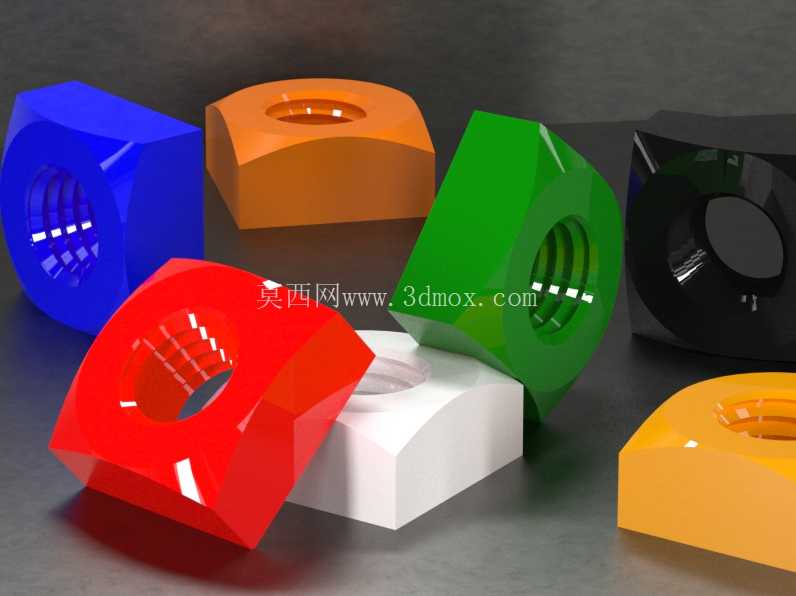

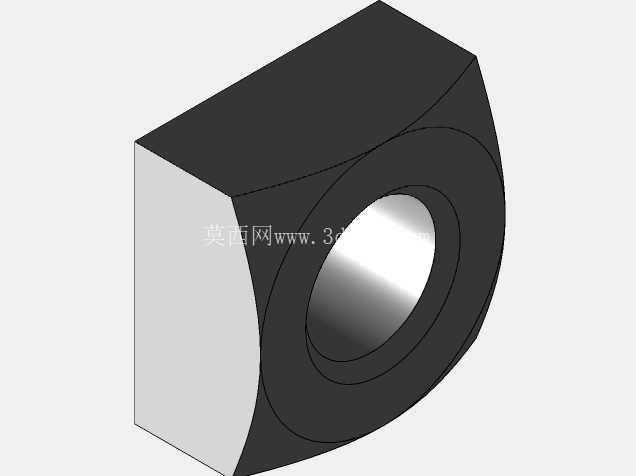

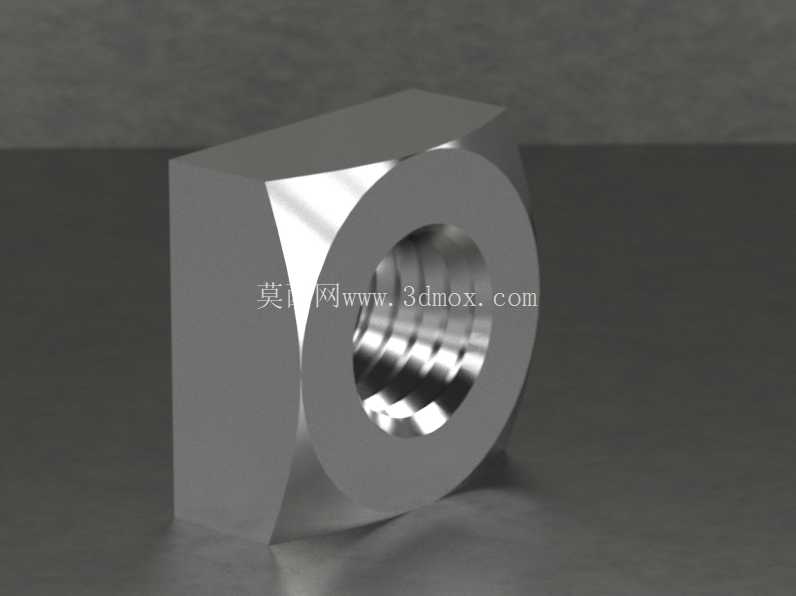

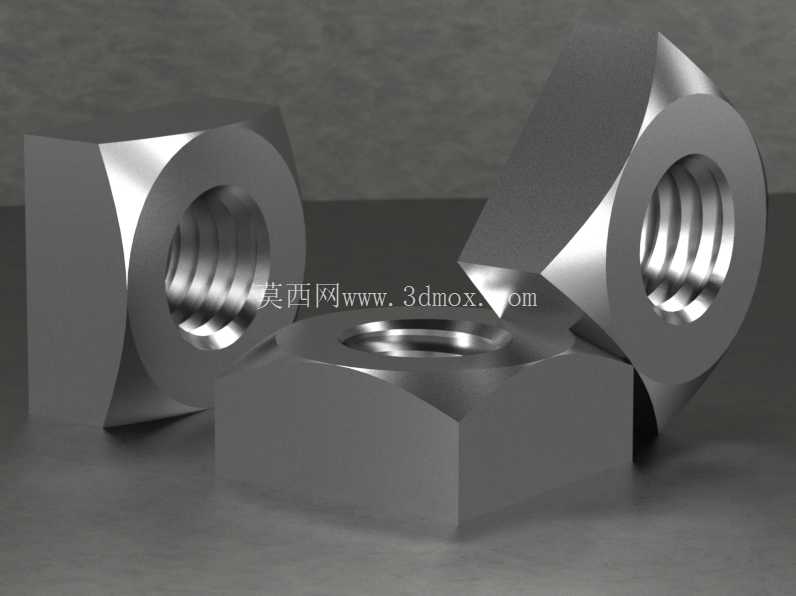

DIN557标准方形紧固螺母结构设计

　　在各类机械装配、工装夹具搭建、输送线机架组装以及钣金设备的连接场景中，方形螺母的使用频率远高于很多设计新人的认知，尤其是DIN557标准的方螺母，其方正的外形在槽型安装空间里具备天然的防转优势，不需要额外设计防转卡位结构就能实现拧紧过程中的周向固定，这一点在铝型材框架组装、T型槽工作台附件安装、模具模架附属件固定的场景中优势格外明显。很多刚接触结构设计的工程师容易把方螺母和普通六角螺母的应用边界搞混，实际上六角螺母更多用于外露、有足够扳手操作空间的外连接场景，而方螺母的四个垂直侧面可以和安装槽的内壁完全贴合，当你从外侧拧动螺栓的时候，螺母本身不会跟着螺栓同步转动，不需要伸手到槽内部固定螺母，这在封闭型腔、狭长安装槽、设备内部人手无法触及的装配位置，能大幅降低装配难度，减少后期维护的拆装工作量。从结构设计逻辑来看，DIN557方螺母的螺纹孔采用标准公制粗牙螺纹设计，螺纹精度适配通用级别的紧固连接需求，螺母的整体厚度经过标准校核，在保证足够螺纹啮合长度的前提下，不会因为厚度过大占用多余的安装空间，四个边角做了微小的倒角处理，既可以在装配时起到导向作用，避免螺母卡滞在安装槽入口，也能去除机加工后的锐边，防止装配过程中划伤操作人员或者破坏配套零件的表面涂层。

　　在实际选型过程中，需要重点关注方螺母的对边尺寸和安装槽的槽宽匹配度，对边尺寸的公差要控制在槽宽的最小间隙范围内，既要保证螺母可以顺利滑入槽内，又不能留有过大的间隙导致螺母在槽内出现偏斜，影响螺栓的同轴度；螺母的厚度要和安装槽的深度匹配，确保螺母装入后不会突出槽面，避免和后续安装的板件、附件出现干涉。不同材质的方螺母适配的应用场景也有明确区分，普通碳钢镀锌的方螺母多用于常规室内设备的机架连接，成本低、强度足够；不锈钢材质的方螺母多用于食品加工设备、户外露天设备、有腐蚀介质的化工设备周边，防锈能力更强；而工程塑料材质的方螺母则多用于有绝缘需求、轻量化需求的电子设备机架装配，不会产生金属碎屑也不会导电。

　　很多工程师在做三维建模的时候，容易忽略方螺母底部和安装面的接触细节，实际上标准方螺母的支撑面是经过平面度处理的，和被连接件表面接触的时候可以保证足够的接触面积，降低接触面的压应力，避免长期受载后螺母压入较软的被连接件表面，导致预紧力丧失。在做装配仿真的时候，要注意方螺母的入槽方向，必须保证螺母的两个平行侧面和槽的长度方向平行，才能顺利滑入预设的安装位置，如果建模时角度偏斜，实际装配时就会出现卡滞，需要现场修配，反而增加装配工时。

　　另外在设计需要频繁调整位置的附件安装结构时，比如输送线上的挡块、传感器安装支架、工装的定位块，采用方螺母搭配T型槽的结构，可以实现安装位置的无级调整，不需要提前在型材上加工固定的安装孔，调整时只需要松开螺栓，把螺母滑到目标位置再拧紧即可，这种灵活的调整方式在非标自动化设备的迭代改型过程中，能大幅减少结构修改的工作量，不需要重新加工安装板，只需要调整螺母位置就能适配新的安装需求。还要注意的是，方螺母的防转特性完全依赖侧面和槽壁的接触，所以在设计安装槽的时候，槽的内壁垂直度要保证足够的精度，如果槽壁出现斜度，螺母拧紧时就会出现倾斜，导致螺纹轴线和螺栓轴线不重合，产生附加的弯曲应力，长期受振动载荷的话容易出现螺栓断裂或者螺纹滑牙的问题。在重型设备的连接场景中，还可以在方螺母和被连接件之间增加平垫圈，进一步分散接触压力，保护被连接件的表面，同时也能弥补被连接件表面的平面度误差，保证预紧力的均匀传递。
