工业级硬质塑料防水防护工具箱结构设计

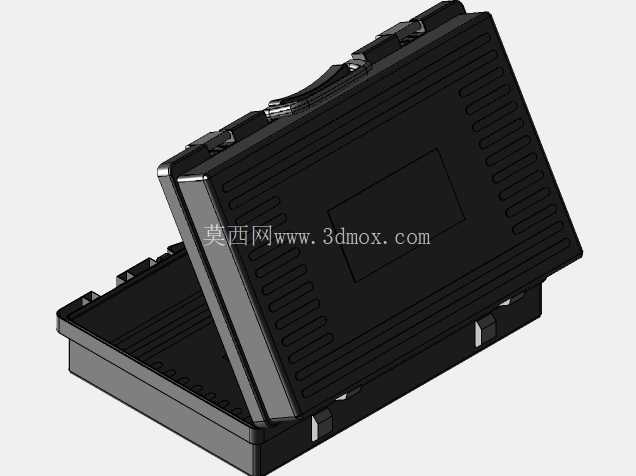

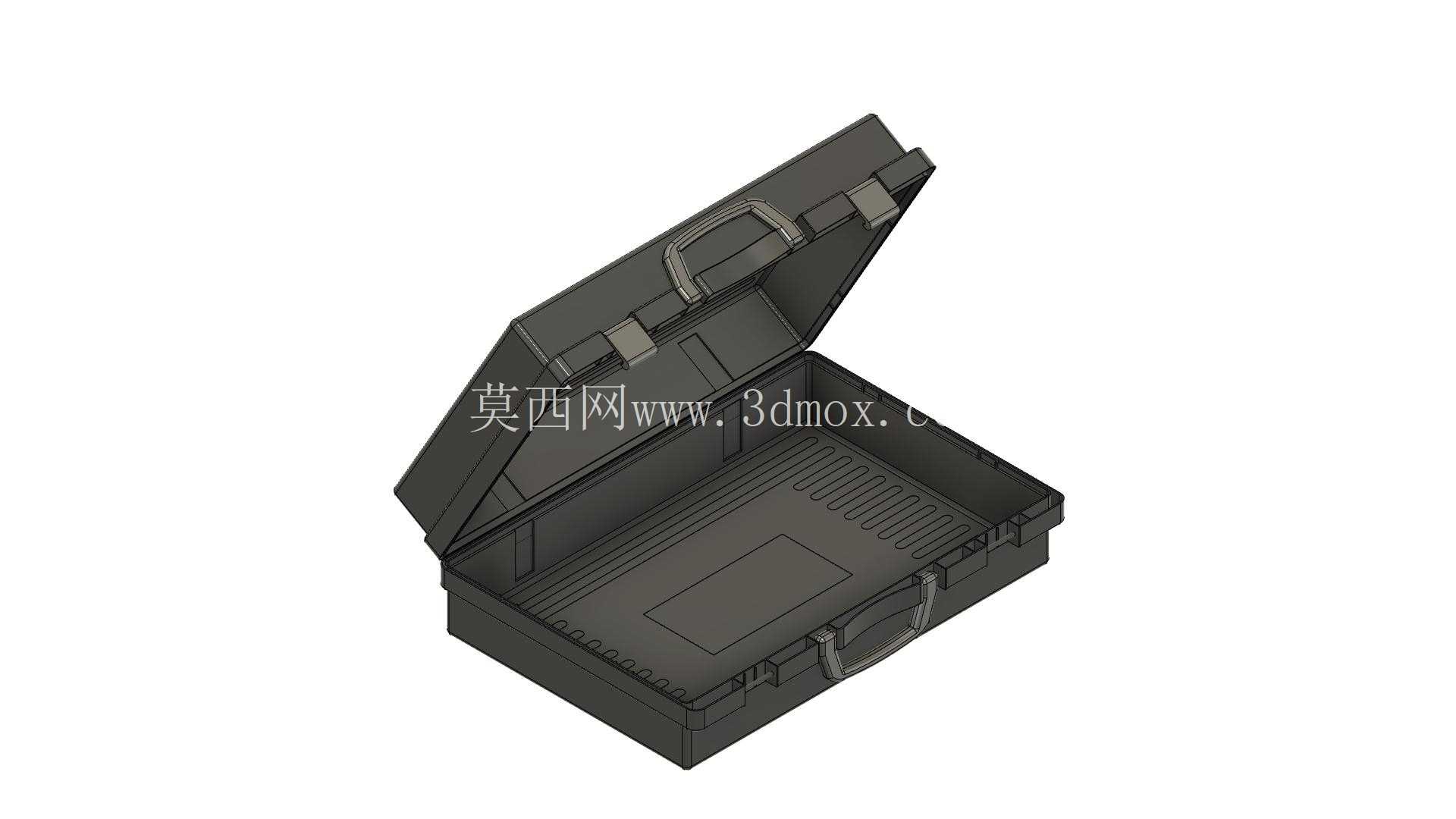

　　这款硬质塑料防护存储箱的三维结构，核心围绕户外作业、设备运维、精密仪器携行场景的实际痛点展开设计，日常在电力巡检、户外勘测、机电维修、应急救援等场景中，作业人员往往需要携带零散的小型工器具、易损电子配件、精密检测表头，普通帆布包或者薄塑料盒无法抵御户外突发降雨、路面颠簸磕碰、堆叠挤压的外力，这款箱体的结构设计就是针对这些实际使用需求做的针对性优化。从结构设计逻辑来看，箱体采用上下盖对合的一体式翻盖结构，上盖与下壳体通过后端的连体注塑铰链连接，铰链位置做了加厚的圆弧过渡处理，避免反复开合过程中塑料材质出现应力发白、疲劳断裂的问题，开合角度可以稳定维持在100度左右，不会因为开盖角度过大导致上盖向后翻倒、连带箱体侧翻，取放物品时不需要额外扶持上盖，适配单人户外作业的操作习惯。箱体的密封结构设计在上下盖的对合接触面，预留了连续的密封胶条安装槽，槽体做了内凹的燕尾结构，装配发泡橡胶密封条之后，上下盖闭合时可以通过前端的两个对称卡扣施加均匀的压合力，让密封条产生均匀的压缩变形，阻断液态水、粉尘从合缝位置进入箱体内部，防护等级可以满足户外短时淋雨、地面浅水溅落的使用要求，不会出现普通工具箱遇雨渗水打湿内部纸质记录单、锈蚀金属工具的问题。

　　箱体的内部空间做了分区设计的预留，下壳体的底部做了纵横排布的加强筋结构，一方面是提升薄壁塑料壳体的抗形变能力，当箱体上方堆叠其他重物时，加强筋可以将外力分散到整个壳体侧壁，避免箱底出现凹陷变形；另一方面这些凸起的筋条可以作为内部缓冲海绵、分隔格挡的安装定位基准，用户可以根据携带的工具尺寸自行裁剪缓冲海绵，将工具卡合在固定位置，避免携行过程中工具在箱内晃动碰撞、产生异响或者刮伤工具表面。

　　箱体的提手做了两处设计，一处是上盖顶面的内嵌式提手，提手与上盖表面齐平，不额外突出箱体轮廓，箱体堆叠存放时不会因为提手凸起导致上层箱体放不稳，提手握持位置做了圆弧倒角，握持时不会硌手，适合短距离手提转移；另一处是下壳体前端的外置提手，当箱体装载较重工具时，可以双手配合提拉，降低单手提携的负重压力。箱体的外形尺寸做了通用化的边界适配，整体长宽比例接近3:2，高度控制在常规背包的容纳尺寸范围内，既可以手提携行，也可以放入大型工具包、车载储物格内，箱体的四个外角都做了加厚的防撞凸台，凸台位置比箱体侧面突出3-5mm，当箱体意外跌落、侧面碰撞时，凸台会首先接触受力，吸收冲击能量，避免箱体侧壁直接受冲击出现开裂，同时凸台位置做了圆弧过渡，不会因为尖锐棱角刮伤作业人员的衣物或者皮肤。

　　从壁厚设计来看，箱体主体采用均匀的薄壁注塑壁厚，转角位置都做了大于壁厚0.5倍的圆角过渡，避免注塑成型过程中出现应力集中、缩痕、缺胶的问题，卡扣位置做了局部加厚处理，同时增加了加强筋连接卡扣与箱体侧壁，反复扣合解锁时不会出现卡扣断裂的问题。在实际使用场景中，这类箱体除了存储常规五金工具，还可以用来存放小型检测仪器、电子备件、应急医疗物资，密封结构也可以在高粉尘的车间、矿山作业场景下使用，避免粉尘进入箱内污染精密零件，平整的箱体表面也可以粘贴标识标签，方便多箱体分类管理时快速识别内部装载的物品类型，箱体底部做了细小的防滑凸点，放置在光滑的金属台面、车辆后备箱内时不会轻易滑动移位。
