17mm规格内花键传动套筒结构设计

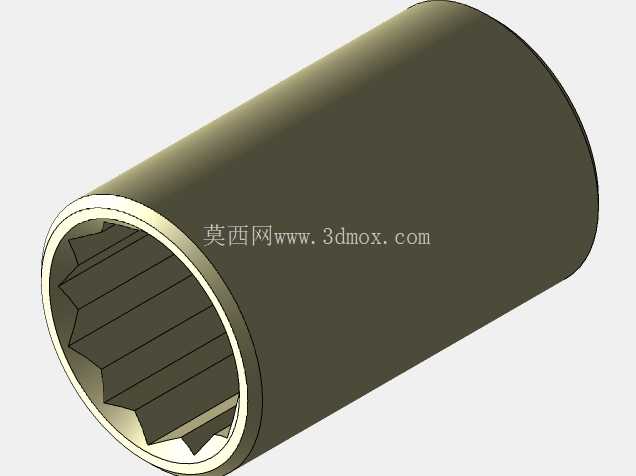

　　在常规机械装配、设备维保以及生产线工装配套场景里，这类17mm规格的内花键套筒是扭矩传递环节里非常常见的适配零件，很多人容易把它和普通外六角套筒混淆，实际上它的内孔采用多齿花键结构，和对应规格的外花键轴配合时，接触齿面更多，能承受的扭矩上限比同尺寸六角套筒高出不少，也不容易出现打滑啃伤配合件棱角的问题，在需要频繁拆装、传递持续扭矩的工位上使用寿命更长。从结构设计逻辑来看，这个套筒主体采用等外径圆筒结构，没有做多余的变径设计，一方面是圆筒结构的扭转刚度均匀，在承受大扭矩冲击时不会出现局部应力集中导致的开裂，另一方面等外径的外圆可以适配常规的套筒扳手驱动环、快换夹头的夹持范围，不需要额外定制夹持工装，现场使用的通用性更强。

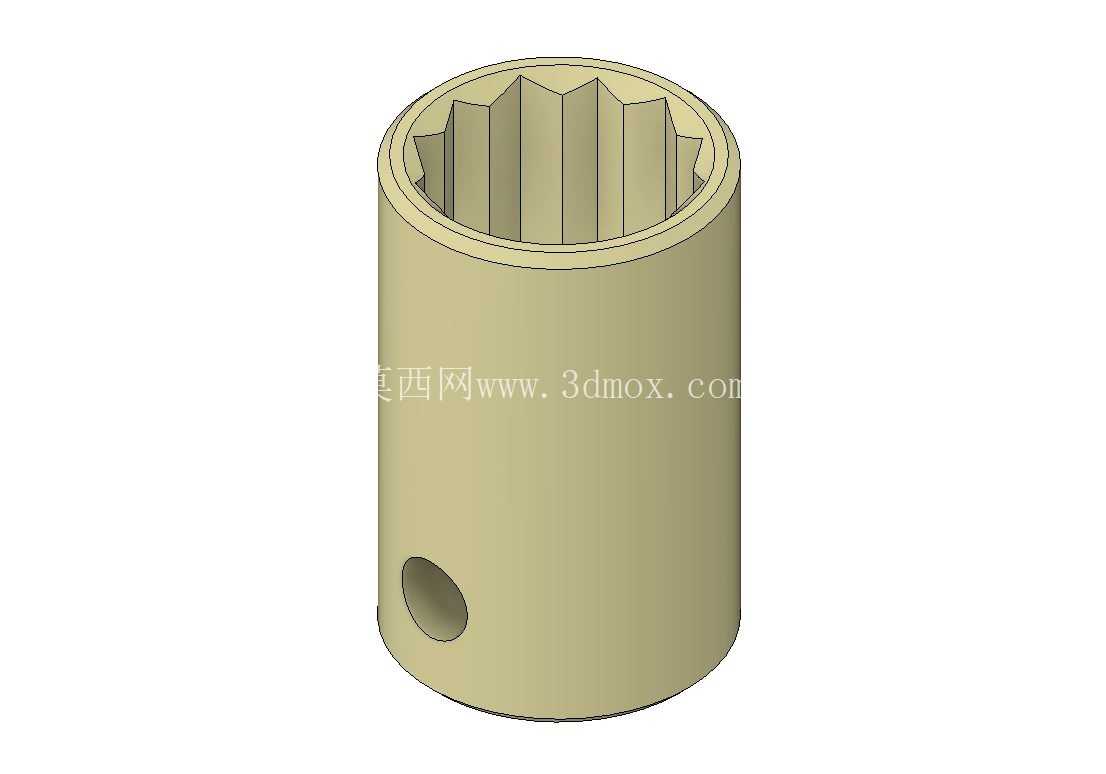

　　内孔的花键齿采用等距渐开线齿形设计，齿根位置做了小圆角过渡，避免热处理时齿根位置出现应力裂纹，同时花键的有效啮合长度占到套筒总长度的三分之二左右，既保证和配合轴的啮合接触面积足够，不会出现局部齿面压溃的问题，也不会因为啮合长度过长导致拆装时卡滞，在带轻微油污、锈迹的工况下也能顺利插拔。套筒侧壁靠近下端的位置设计了一个横向贯通的小圆孔，这个孔是用来穿插锁定销或者驱动杆的，当现场没有配套的棘轮扳手时，可以直接把金属杆穿过这个孔作为力臂来施加扭矩，也可以在和驱动轴配合后穿入销钉，防止套筒在高速转动、正反换向时从轴端滑脱，这个孔的位置特意设置在距离下端面四分之一总长度的位置，避开了内花键的啮合区域，不会破坏花键齿的连续性，同时孔的边缘做了倒角处理，穿插销钉的时候不会刮伤销钉表面，也能减少应力集中对套筒侧壁强度的削弱。

　　从安装边界来看，这个套筒的外径控制在常规套筒的通用尺寸范围内，在拆装工位上使用时，不会因为外径过大和周边的零件、工装发生干涉，比如在设备内部狭窄空间操作时，等外径的圆柱面可以顺利伸入螺栓周边的间隙里，不会像带台阶的套筒那样被周边结构卡住。总长度的设计也兼顾了操作空间和扭矩传递的需求，长度太短的话，伸入深孔位置的花键轴时够不到配合位置，长度太长的话，扭转时的形变量会变大，手感发飘不说，长期使用还容易出现金属疲劳变形。花键的尺寸公差按照中等配合精度设计，和标准外花键配合时，既不会因为间隙过大出现转动旷量，导致换向时产生冲击噪音，也不会因为间隙过小导致热胀冷缩后卡死，在车间常温环境、偶尔有切削液飞溅的工况下都能顺畅使用。

　　套筒的上端面和下端面都做了平磨处理，端面和内孔轴线的垂直度控制在合理范围内，当套筒压在配合件端面传递轴向力的时候，不会出现偏载，避免花键齿单侧受力过度磨损。外圆表面没有做复杂的防滑纹路，是因为这类套筒大多配合驱动工具使用，不需要手动直接拧转，光滑的外圆反而能减少在狭窄空间里伸缩时的阻力，也不容易积存油污、铁屑，日常维护的时候直接用抹布擦拭就能清理干净。在实际生产线的应用里，这类套筒常被用在工装夹具的快换轴连接、专用设备的扭矩输出端连接，还有部分定制化维保工具的配套组件里，相比普通的键连接套筒，花键连接的对中性更好，高速转动时的动平衡表现更优，在转速较高的传动工位上不会出现因为偏心导致的震动，能延长整个传动链路里轴承、轴件的使用寿命。设计的时候特意没有在外圆做标识凹槽，是为了保证外圆的结构完整性，反复承受扭矩时不会从凹槽位置产生裂纹，规格标识可以采用激光打标的方式做在外圆表面，不会破坏结构强度，也不会因为长期摩擦导致标识磨损消失。
