可回转式机用台虎钳夹持工装结构

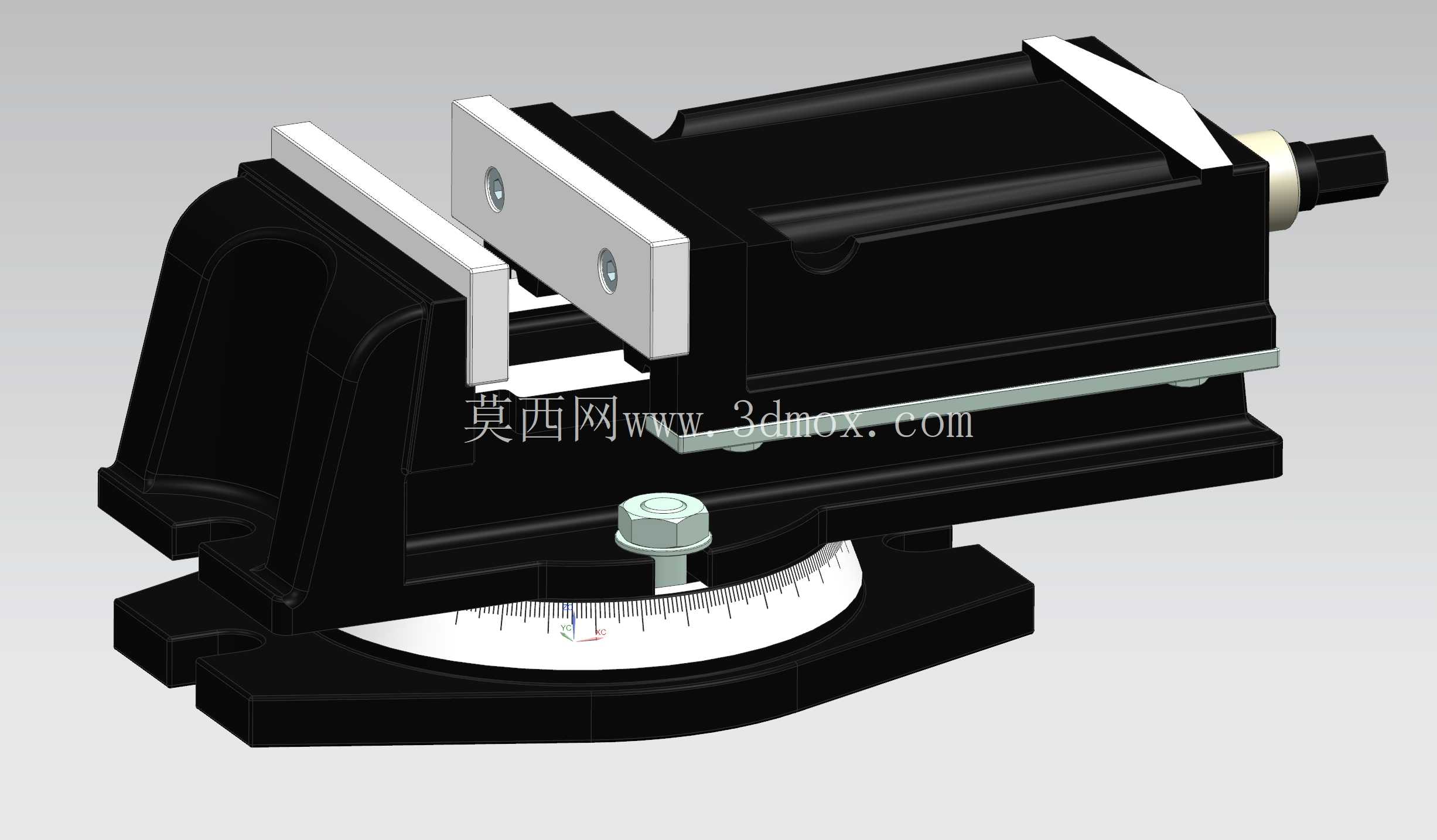

在常规金工实训、机加工工序的工件装夹环节，这类带回转刻度底座的台虎钳是工位上最基础也最高频使用的夹持部件，不管是划线工序里的工件定位、锉锯錾削的手工加工，还是小型钻铣工序前的工件预固定，都需要依靠这类虎钳提供稳定的夹持力，避免加工过程中工件出现位移、振颤，最终影响加工精度。从结构设计逻辑来看，这套虎钳采用了固定钳身与活动钳身的配合结构，两块钳口板通过沉头螺钉分别固定在固定钳身和活动钳身的对应安装面上，钳口板表面加工有交叉的防滑齿纹，加持硬度较高的金属工件时能有效增大接触摩擦力，避免工件受轴向力时出现打滑移位；同时钳口板做了可更换设计，长期使用齿纹磨损后，只需拧下固定螺钉即可快速更换备件，不需要整体报废钳身，能有效降低工位耗材的使用成本。

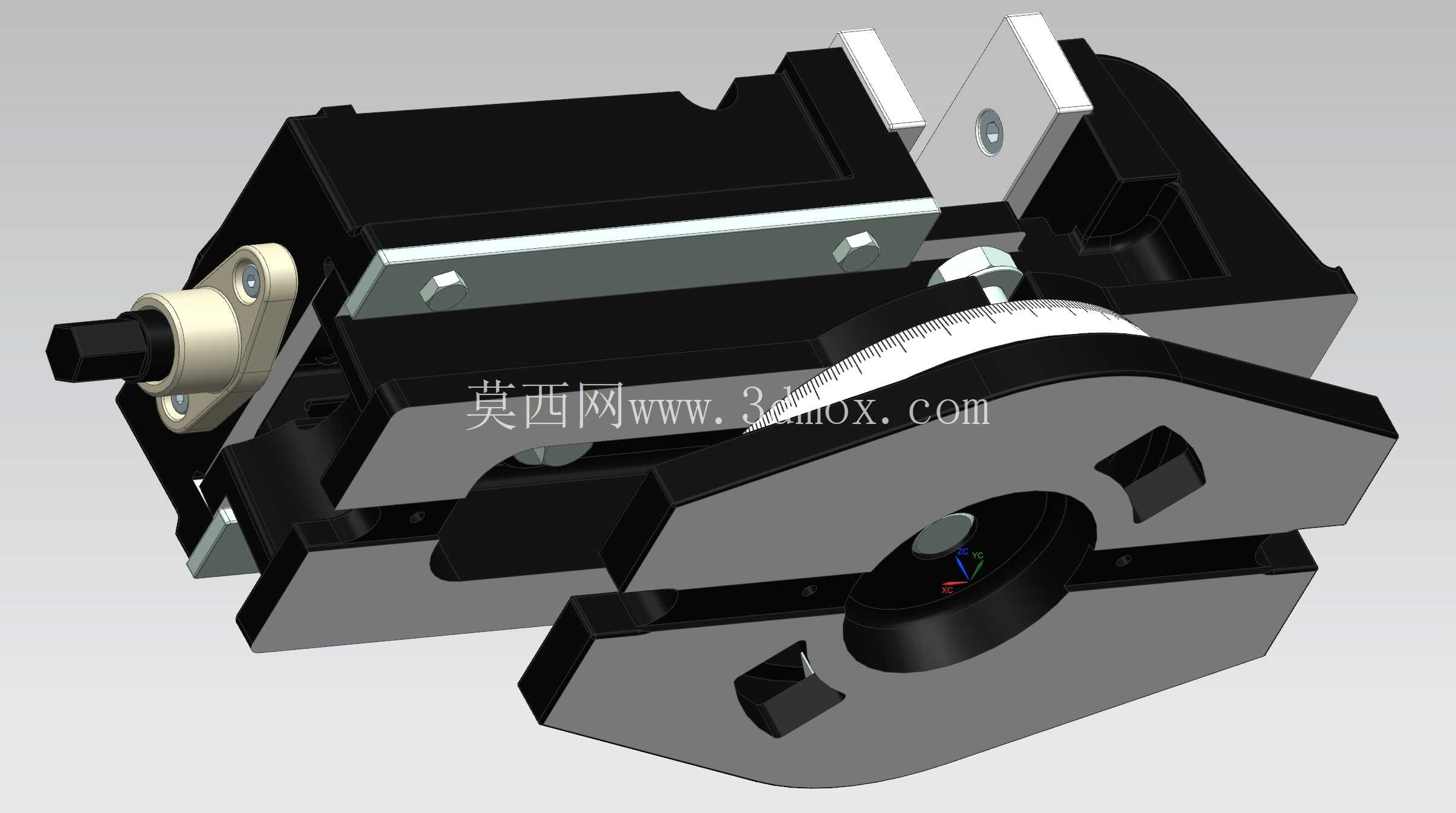

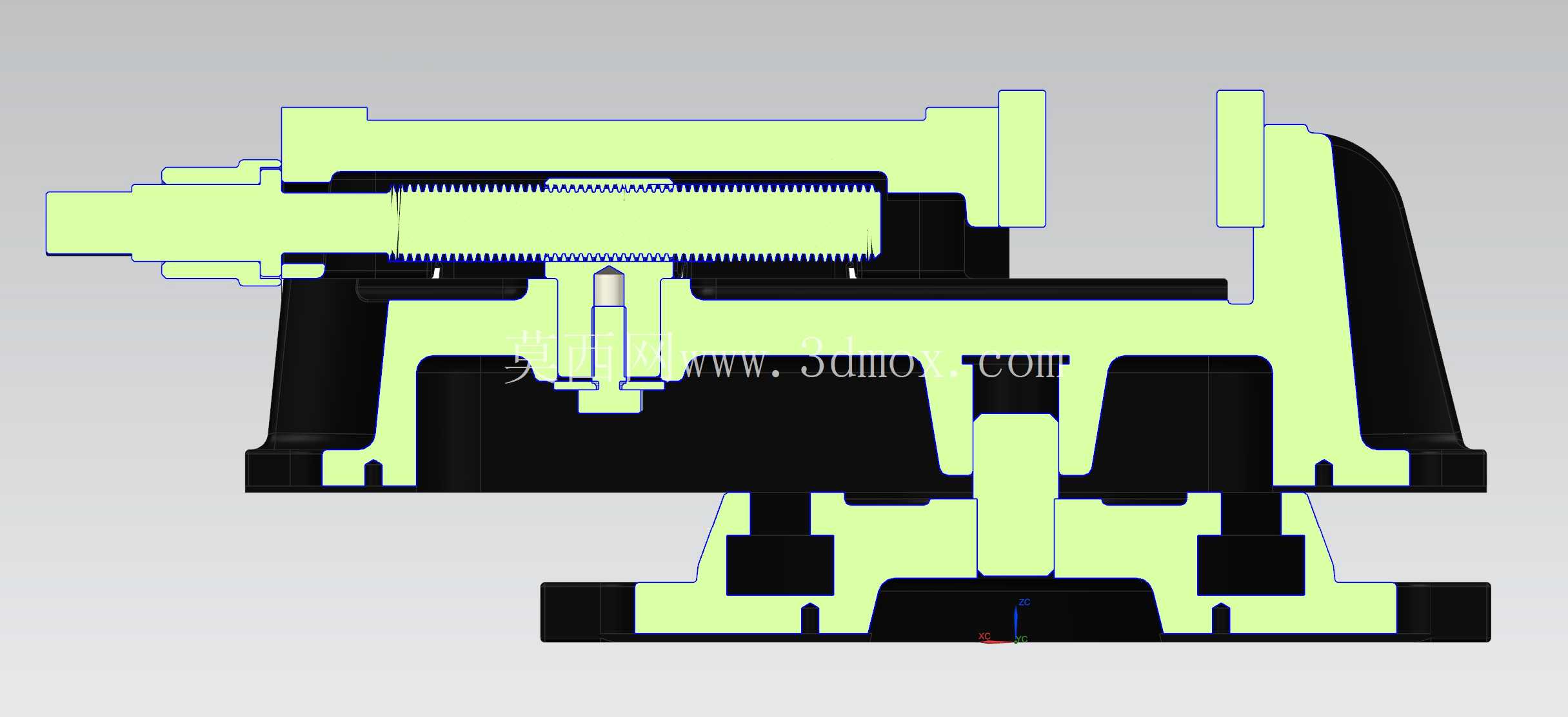

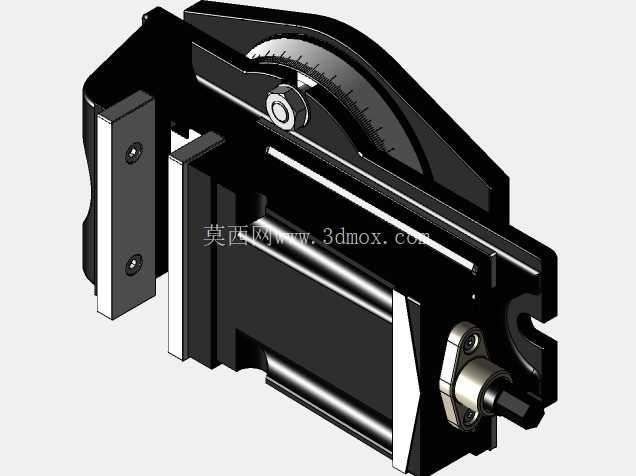

底座部分采用了带360度回转刻度盘的结构设计，刻度盘直接刻印在底座的回转支撑面上，松开底座侧边的锁紧螺母后，整个钳身可以绕底座中心轴做水平方向的角度调整，刻度精度能满足常规划线、斜向钻孔、角度锉削的定位需求，调整到目标角度后拧紧锁紧螺栓，就能通过底座的压紧结构将钳身牢牢固定在工作台面上，不需要反复挪动工件重新装夹，能大幅减少多工序加工时的装夹辅助时间。钳身的传动部分采用了丝杠螺母传动结构，丝杠一端与活动钳身做轴向固定，转动丝杠端部的加力杆就能带动活动钳身沿钳身的导向导轨做平稳的直线往复运动，导向导轨采用了燕尾槽结构，配合间隙可以通过钳身侧面的调整塞铁进行微调，长期使用出现导轨磨损间隙过大时，只需调整塞铁的压紧螺钉就能恢复导向精度，避免活动钳身出现上下翘动、左右摆动的问题，保证夹持时两钳口的平行度符合使用要求。

从安装边界来看，底座上预留了两个对称的长条形安装螺栓孔，孔位间距适配常规钳工工作台、钻床工作台的T型槽间距，可以通过T型螺栓直接将虎钳固定在工作台的台面上，安装时需要保证钳身的固定钳口面与工作台边缘保持合适的伸出距离，避免加工长工件时工件与工作台边缘发生干涉；整体钳身的高度设计符合人体工程学要求，站立操作时钳口高度刚好适配手肘自然弯曲的操作高度，长时间进行锉削、锯割作业时能有效降低手臂的疲劳感。在功能特性上，这类虎钳的夹持范围覆盖了常规小型工件的加工需求，钳口张开最大行程能满足大部分小型机械零件、工装毛坯的装夹需求，夹持力可以通过转动加力杆的力矩进行控制，针对铜、铝等软质金属工件加工时，还可以在钳口处加装铜质护口垫片，避免夹持力过大在工件表面留下压痕，影响工件的表面质量。

实际车间使用场景中，这类虎钳除了承担常规的钳工加工作业，还常被用作小型焊接工位的工件固定、装配工序里的部件夹持，甚至部分维修工位也会用它来夹持拆卸过盈配合的小零件，适用场景覆盖了从实训教学到生产车间、维修站点的多个环节。设计过程中需要重点关注的几个配合面包括钳身导轨与活动钳身的配合公差、丝杠与螺母的传动间隙、钳口板安装面的平面度、回转底座的同轴度，这些公差参数直接影响虎钳最终的使用精度和操作手感，如果导轨配合间隙过大，夹持工件时活动钳身会出现偏摆，导致两钳口不平行，加持工件时只有局部接触，不仅夹持力不足，还会夹伤工件表面；如果丝杠与螺母的同轴度偏差过大，转动丝杠时会出现卡滞、受力不均的问题，长期使用还会出现丝杠偏磨，大幅缩短虎钳的使用寿命。回转底座的锁紧结构需要保证足够的压紧力，在进行重切削、强力錾削作业时，钳身不能出现角度偏移，否则很容易引发加工安全事故，同时刻度盘的刻印需要清晰耐磨，长期接触切屑、切削液也不会出现刻度模糊的问题，方便操作人员快速读取调整角度。
