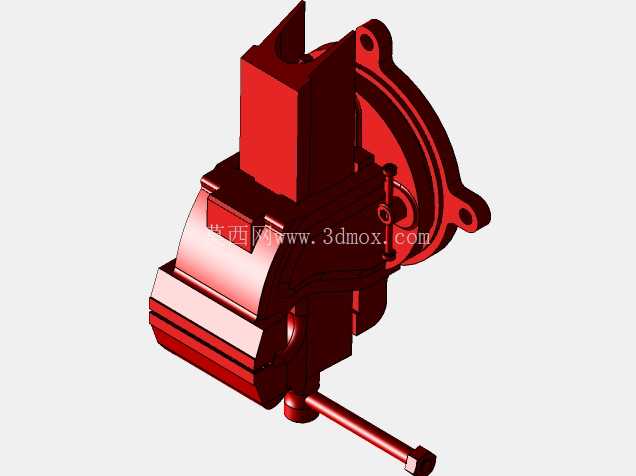

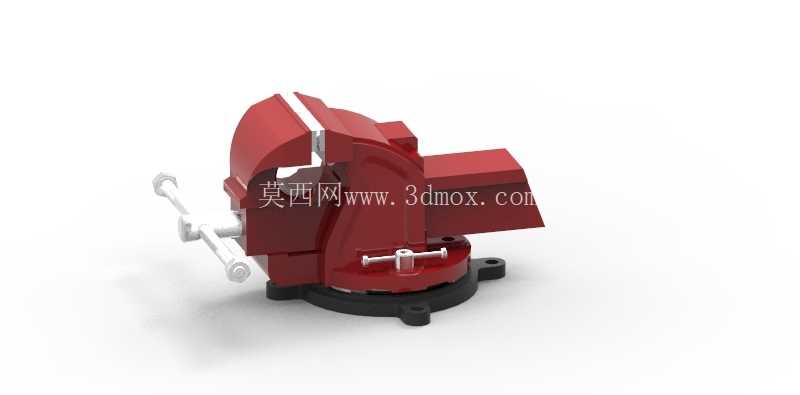

可旋转式台用夹持虎钳结构设计

在机械加工、钳工装配、维修作业以及小型工件的精密加工场景中，台虎钳是工位上不可或缺的基础夹持工装，本次呈现的可旋转台式虎钳，针对常规固定式虎钳无法灵活调整工件朝向的痛点做了结构优化，适配多类需要频繁调整工件加工角度的作业场景。从实际使用场景来看，这类带旋转底座的台虎钳常被布置在钳台、重型工作台的边缘位置，除了常规的锉削、锯切、錾削等钳工基础作业外，也可配合小型钻床、手持打磨工具、攻丝工具完成小型零件的二次加工，在设备维修车间、五金加工小作坊、职业院校钳工实训工位、个人DIY工作间都有极高的适配性，相比固定式虎钳，它不需要操作人员反复挪动身体或者重新装夹工件，仅通过底座的旋转机构就能调整工件的朝向，大幅降低重复装夹带来的定位误差，也能减少作业过程中的无效动作。

从功能特性上拆解，这款虎钳的核心结构分为固定钳身、活动钳身、丝杠传动副、旋转底座、夹紧锁紧机构几个部分。固定钳身与旋转底座通过中心转轴连接，底座上设置有环形的锁紧槽，配合T型螺栓与锁紧手柄，可在0到360度范围内任意角度锁定钳身朝向，锁紧后钳身不会在加工受力时发生偏转，能承受较大的敲击、锉削载荷。钳口部分采用可拆卸式的 hardened 钢钳口板，钳口表面加工有交叉的防滑齿纹，既能保证夹持工件时的摩擦力，避免工件在受侧向力时滑脱，当钳口齿纹磨损后也可以单独更换钳口板，不需要整体更换钳身，降低长期使用的维护成本。活动钳身与固定钳身的配合面采用燕尾槽导向结构，导向间隙可以通过侧面的调整螺钉进行微调，长期使用出现磨损后可以通过调整间隙保证活动钳身的移动精度，避免夹持工件时出现钳口上翘、夹持偏斜的问题。

传动部分采用梯形丝杠传动，梯形螺纹的自锁性能好，夹持工件后不会因为加工过程中的振动导致丝杠松动，夹持力稳定，丝杠的端部设置有摇臂，摇臂的手柄采用可转动的套筒结构，操作人员转动摇臂夹紧工件时，手柄与手掌之间为滚动摩擦，操作更省力，不会磨伤手掌。底座部分设置有三个带安装孔的固定耳，安装时可以通过螺栓将整个虎钳牢固锁定在工作台面上，安装孔的位置适配多数标准钳台的预留安装位，不需要额外打孔改造工作台；底座的下表面加工有定位止口，安装时可以与工作台面的定位槽配合，保证虎钳安装后与工作台边缘的位置精度，避免长期受力后虎钳出现移位。

从设计思路上看，这款虎钳在建模时优先保证了各运动部件的干涉检查，活动钳身移动到最大开口位置时，燕尾槽的配合长度仍能满足导向刚度要求，不会出现钳身下垂、夹持偏载的问题；旋转底座的锁紧机构采用对称布置的两个锁紧螺栓，锁紧时钳身受力均匀，不会因为单点锁紧导致钳身倾斜，影响夹持精度。钳身的主体部分采用铸铁材质的结构设计思路，铸铁的减震性能好，在承受敲击、锉削的振动载荷时不会产生过大的共振，能保证加工过程的稳定性，同时铸铁的成本较低，适合作为这类通用工装的主体材料。整体外形尺寸方面，这款虎钳的钳口宽度适配常规中型作业需求，最大开口距离可以满足多数中小型零件的夹持需求，旋转底座的直径控制在合理范围内，不会占用过多的工作台面空间，安装后钳口的高度符合人体工程学要求，操作人员站立作业时手臂自然弯曲即可操作，长时间作业不容易产生疲劳。

在细节结构上，钳身的活动部分与丝杠之间设置有防尘挡片，能阻挡加工过程中产生的铁屑、粉尘进入丝杠配合面，避免丝杠磨损加快，延长传动机构的使用寿命；钳身的所有棱边都做了倒角处理，避免安装、使用过程中锋利的棱边划伤操作人员。在进行三维建模时，各部件的配合公差都按照实际加工要求做了预留，丝杠与螺母的配合、燕尾槽的滑动配合、旋转底座的转动配合都符合工装夹具的设计公差要求，模型可以直接作为结构优化、二次设计的基础参考，也可用于工装选型时的结构确认，帮助设计人员快速了解这类旋转式台虎钳的结构组成与安装边界，在进行工位布局设计时，可以直接参考模型的外形尺寸预留安装空间，确认与周边工具、设备的安全距离。
