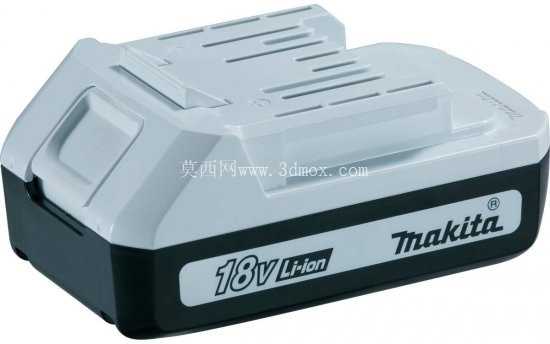

牧田BL1815G锂电电池包结构设计

在手持电动工具的实际作业场景里，电池包作为无绳设备的核心供能载体，直接决定了设备的续航表现、握持平衡感以及复杂工况下的供电稳定性，这款适配牧田18V平台的BL1815G电池包，在结构设计阶段就充分考虑了工地、家装车间、户外维保等多场景的使用需求。从实际使用的角度出发，手持电动工具在作业过程中难免遇到磕碰、跌落、粉尘侵入、短时淋雨等情况，因此电池包的外壳结构首先做了针对性的强化设计：外壳采用上下扣合的拼接结构，接缝处做了错位止口设计，能够在不额外增加密封胶条的前提下阻挡大部分金属切削粉尘、木工锯屑进入内部电芯仓，避免电芯极片间出现短路风险；外壳顶部的插接导向筋做了1.5度的拔模斜度，既能够保证和电动工具主机电池仓的插拔顺畅度，又能控制插接后的配合间隙在0.3mm以内，避免作业过程中电池包出现晃动松脱的问题。

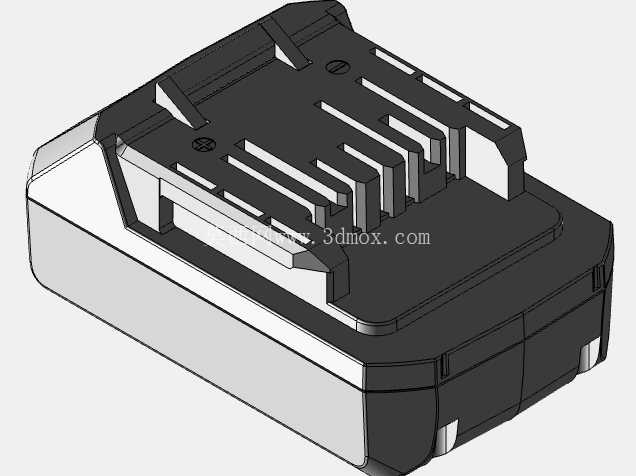

从功能特性来看，这款电池包的顶部接口区域做了分层结构设计，最外层是和主机配合的定位卡扣槽，中间层布置了正负极供电触点以及信号通讯触点，触点周围做了高出触点平面2mm的防护围边，即便电池包不慎跌落，触点也不会直接撞击地面出现变形，能够有效降低接触不良的故障概率。外壳表面的散热槽并非装饰性结构，每一条槽的位置都对应内部电芯的排布间隙，槽深1.2mm，既不会因为槽深过大降低外壳的结构强度，又能在大电流放电时让电芯产生的热量顺着槽道形成的空气对流快速散出，避免持续大电流作业时电芯温度过高触发保护。

设计过程中，曲面过渡部分的精度控制是重点，整个外壳的所有曲面衔接处的公差都控制在±0.2mm以内，这一精度水平能够保证上下壳装配后不会出现明显的段差，握持时不会硌手，同时也能让电池包顺利插入不同批次的同平台电动工具主机，不会出现个别主机插接过紧或者过松的问题。在安装边界的设定上，电池包的整体外形轮廓完全匹配牧田18V G系列平台的安装尺寸，宽度方向的最大尺寸控制在主机握把的宽度范围内，不会因为电池包突出握把影响狭小空间内的作业操作；底部的平面做了1mm的凸起脚垫设计，电池包直立放置在工作台面时不会刮花外壳底面，同时也能让底部和台面之间留出微小间隙，避免台面上的积水直接浸泡外壳接缝。

从内部结构的适配性来看，外壳内部的电芯固定筋位完全适配18650规格圆柱电芯的排布，筋位和电芯之间预留了0.1mm的点胶间隙，组装时可以通过结构胶将电芯完全固定在仓内，即便从1.2米高度自由跌落至水泥地面，电芯也不会出现移位拉扯极片的问题。顶部的卡扣解锁按键做了弧形的按压面设计，按压行程控制在3mm，按压力度设置在15N左右，既不会因为误触导致电池包脱落，又能让操作人员单手就可以完成电池的拆卸操作，符合手持工具单手操作的使用习惯。

在实际的工装测试环节，这款结构的电池包能够适配同平台的充电钻、冲击起子、角磨机等多种电动工具，插接后的锁紧力能够承受50N的轴向拉力不松脱，完全满足高空作业时的安全使用要求。外壳的壁厚设置上，受力的卡扣部位壁厚加厚到2.5mm，普通防护区域壁厚保持1.8mm，在保证结构强度的同时尽可能控制整体重量，降低长时间手持作业的手部负荷。所有的棱角位置都做了R2以上的圆角过渡，没有尖锐的棱角，避免取放电池时划伤操作人员的手部，也能减少跌落时棱角位置的应力集中，降低外壳摔裂的概率。
