四槽位18650锂电池组合固定支架结构

在小型储能模组、便携电子设备、DIY动力电源组的结构搭建环节，圆柱锂电池的排布固定一直是影响整组安全性、散热效率与装配便捷度的核心环节，这款四槽位18650锂电池固定支架，正是针对四节18650圆柱电芯的成组需求设计的定位固定构件。从实际应用场景来看，这类支架广泛适配手持电动工具内置电源、便携户外储能小模组、桌面级3D打印设备供电模块、小型无人机备用电池组等需要紧凑排布18650电芯的产品，替代传统的胶带缠绕、胶水粘接、泡棉填充等固定方式，从结构层面解决电芯排布错位、极耳焊接偏移、使用过程中电芯窜动短路的隐患。

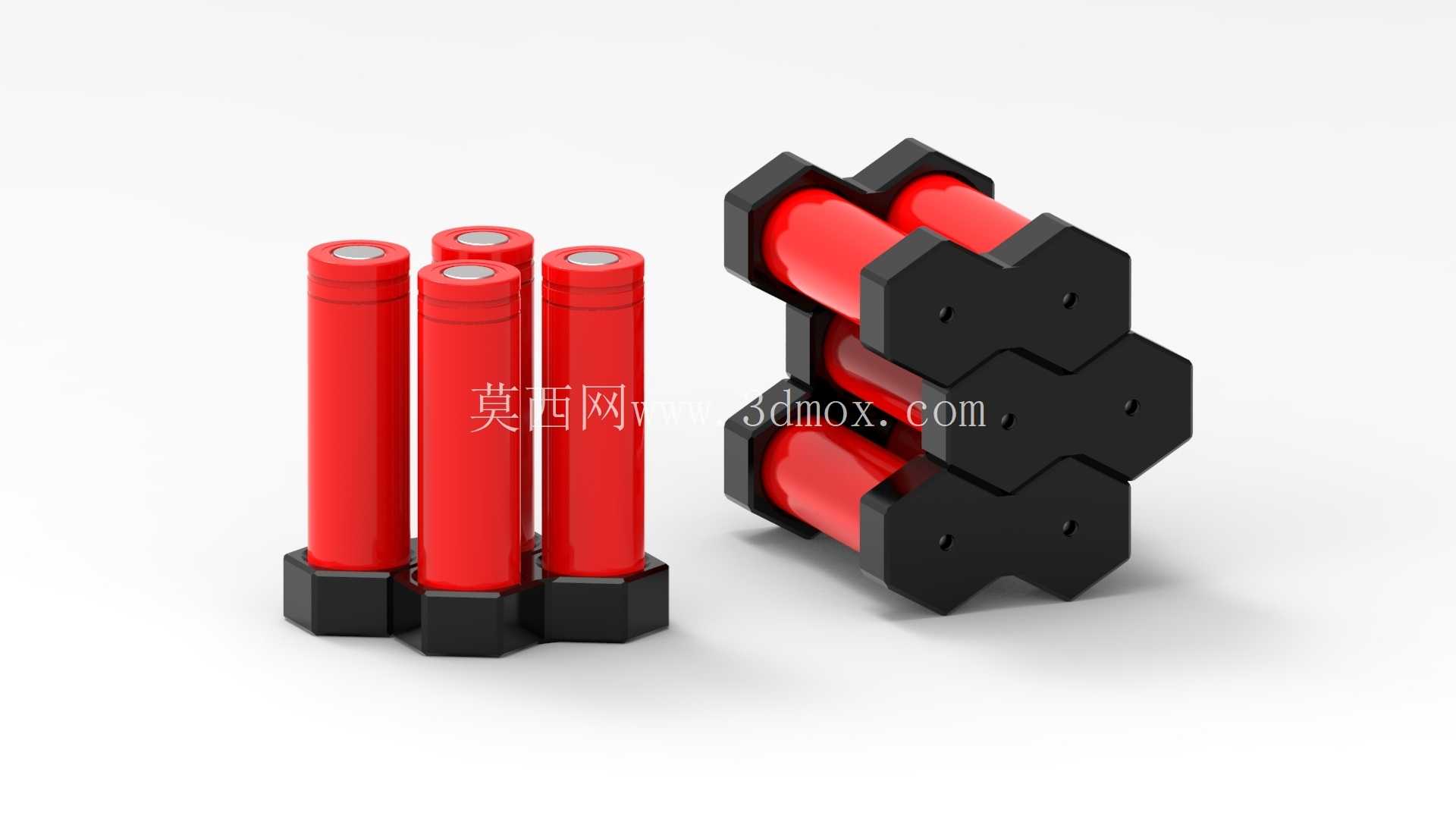

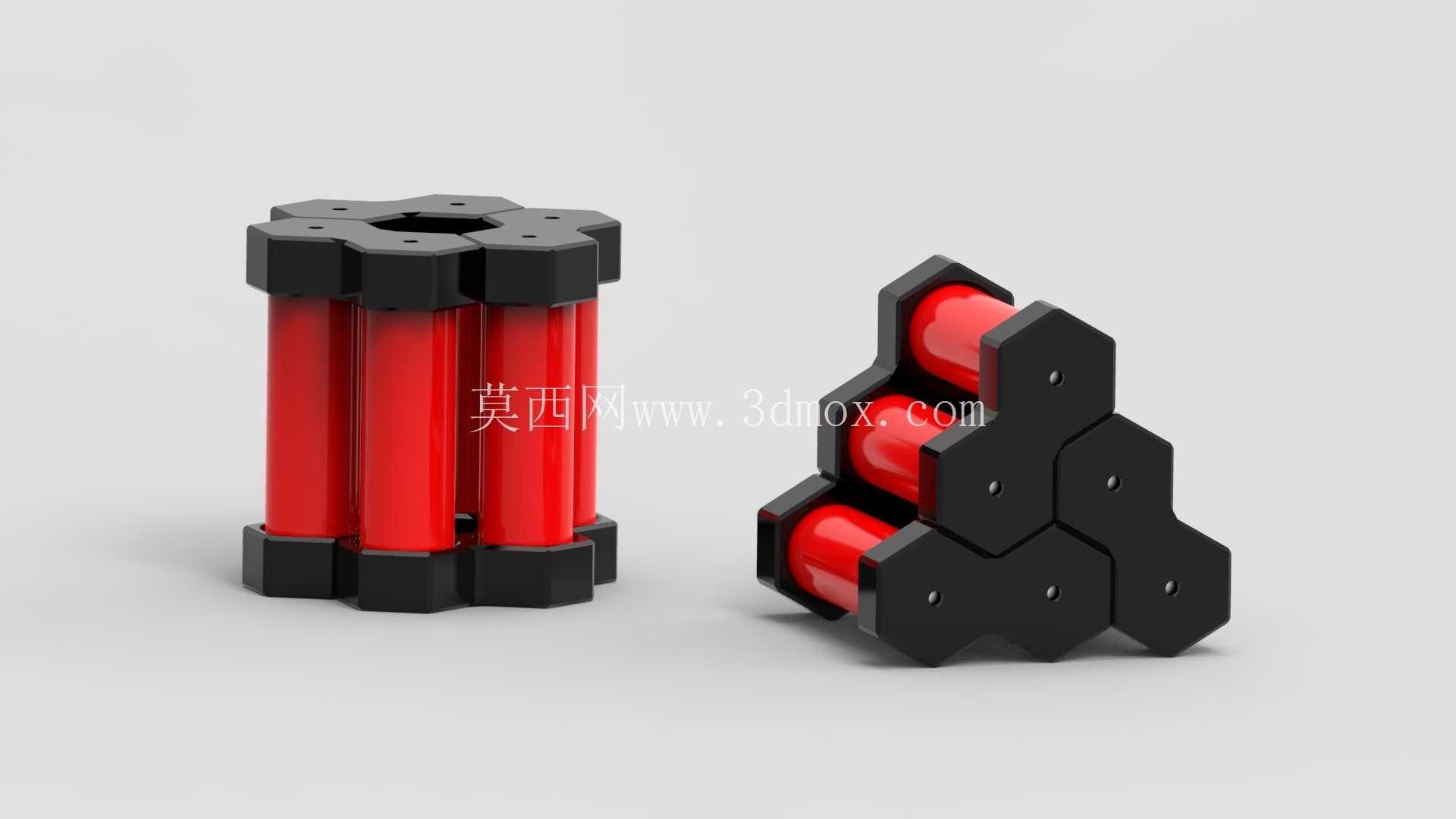

从功能特性上看，这款支架采用上下分体卡接的结构逻辑，单组支架可同时固定四节18650电芯，每一个电芯卡槽都做了与18650电芯外径匹配的圆弧贴合面，卡槽深度覆盖电芯端部约1/6的圆柱高度，既保证足够的抱紧力避免电芯径向晃动，又不会过度包裹电芯侧壁，预留出充足的散热间隙，让电芯在大电流充放电过程中产生的热量可以通过间隙间的空气流通快速散出，避免热量堆积引发的性能衰减。支架的拼接端做了互锁式的卡扣结构，多组支架可以沿着横向、纵向两个维度自由拼接扩展，根据实际需要的电芯串并联数量，灵活组合成不同串数、不同并数的电池组骨架，不需要额外设计定制转接构件，大幅降低小批量电池组的结构开发成本。

设计思路上，这款支架完全围绕圆柱电芯的成组痛点做优化：首先是卡槽的定位精度，每个卡槽的中心距严格匹配18650电芯成组的安全间距要求，既保证排布紧凑提升空间利用率，又预留了足够的绝缘间隙，避免电芯外皮磨损后出现正负极短路风险；其次是端部的镂空设计，支架对应电芯正负极的位置没有做全封闭遮挡，预留了足够的镍带焊接操作空间，电芯卡入支架后可以直接进行极耳与镍带的点焊作业，不需要反复拆卸电芯调整位置，提升电池组的装配效率；另外支架的边角位置都做了圆弧过渡处理，没有尖锐的直角毛刺，避免装配过程中划伤电芯外皮或者操作人员的手部，同时也减少应力集中点，提升支架本身的抗冲击性能，在电池组受到跌落、震动外力时，支架可以通过微小的形变吸收部分冲击力，降低电芯受到的挤压应力。

从安装边界与尺寸适配来看，这款支架适配的是标准直径18mm、高度65mm的18650规格圆柱电芯，单组四槽支架的整体外轮廓尺寸适配四节电芯田字形排布的空间需求，卡槽的内径公差控制在合理范围，既可以轻松将电芯推入卡槽，又不会出现卡入后松旷的问题。安装过程中不需要额外的紧固件，依靠支架本身的卡扣结构即可实现上下支架的锁紧，电芯卡入后轴向窜动量控制在0.2mm以内，完全满足移动类电源产品的震动使用要求。对于需要扩展的电池组，多组支架拼接后的整体平面度误差较小，不会出现电芯高低错位的问题，保证后续镍带焊接时所有电芯的极耳端面处于同一平面，降低虚焊、假焊的概率。另外支架的绝缘性能也经过适配优化，材料本身具备良好的绝缘特性，不需要额外在支架与电芯之间增加绝缘垫片，即可满足电池组的绝缘安全要求，进一步减少电池组的装配工序与物料成本。在实际的结构选型过程中，这类标准化的电池支架可以直接嵌入到各类产品的电池仓设计中，不需要单独开模定制电池固定结构，大幅缩短产品的开发周期，尤其适合小批量试制、DIY改装、开源硬件项目的电源结构搭建，同时也能满足量产小型电子产品的电池固定需求，平衡结构可靠性与生产成本之间的关系。
