双轮卧式砂轮机主轴总成结构

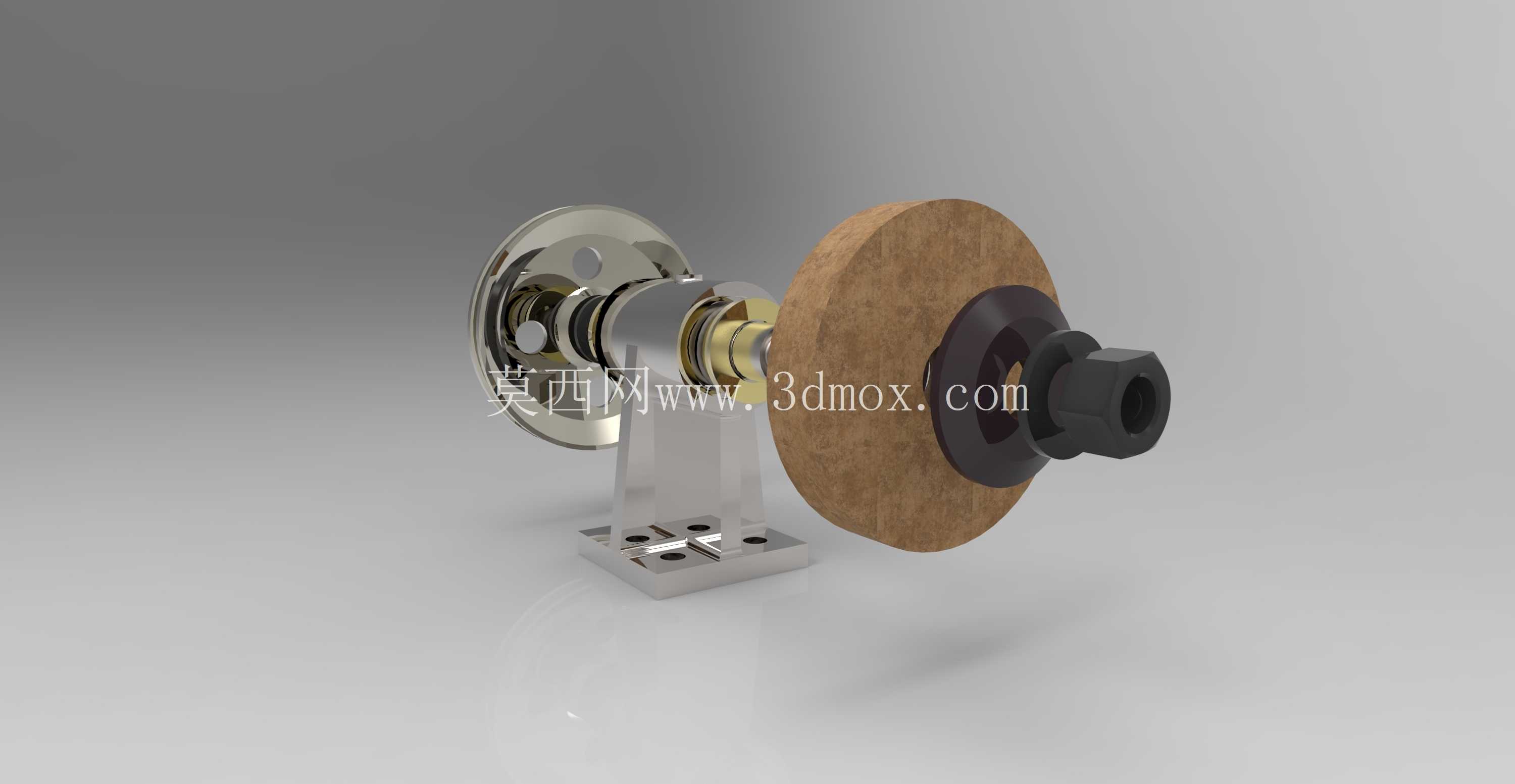

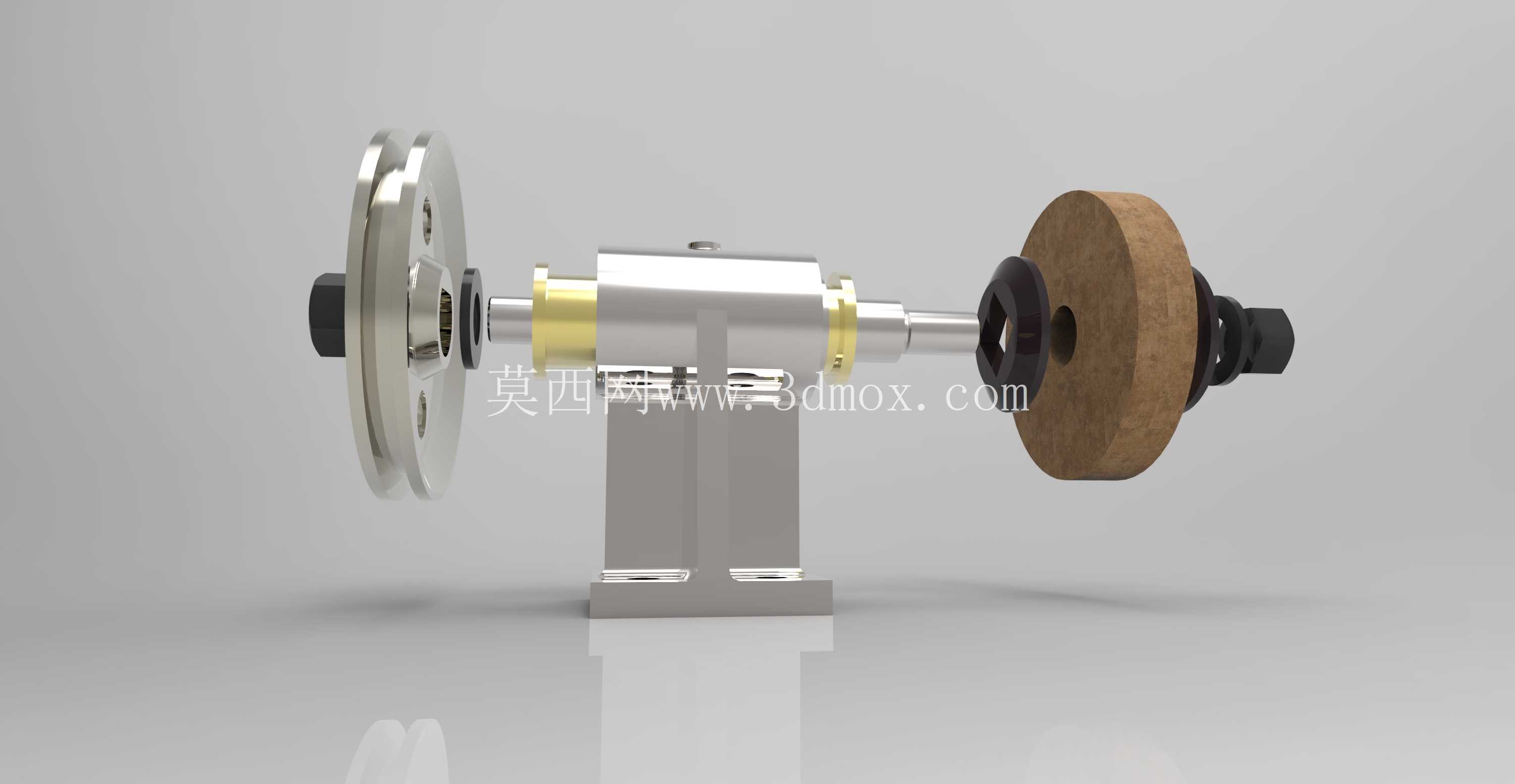

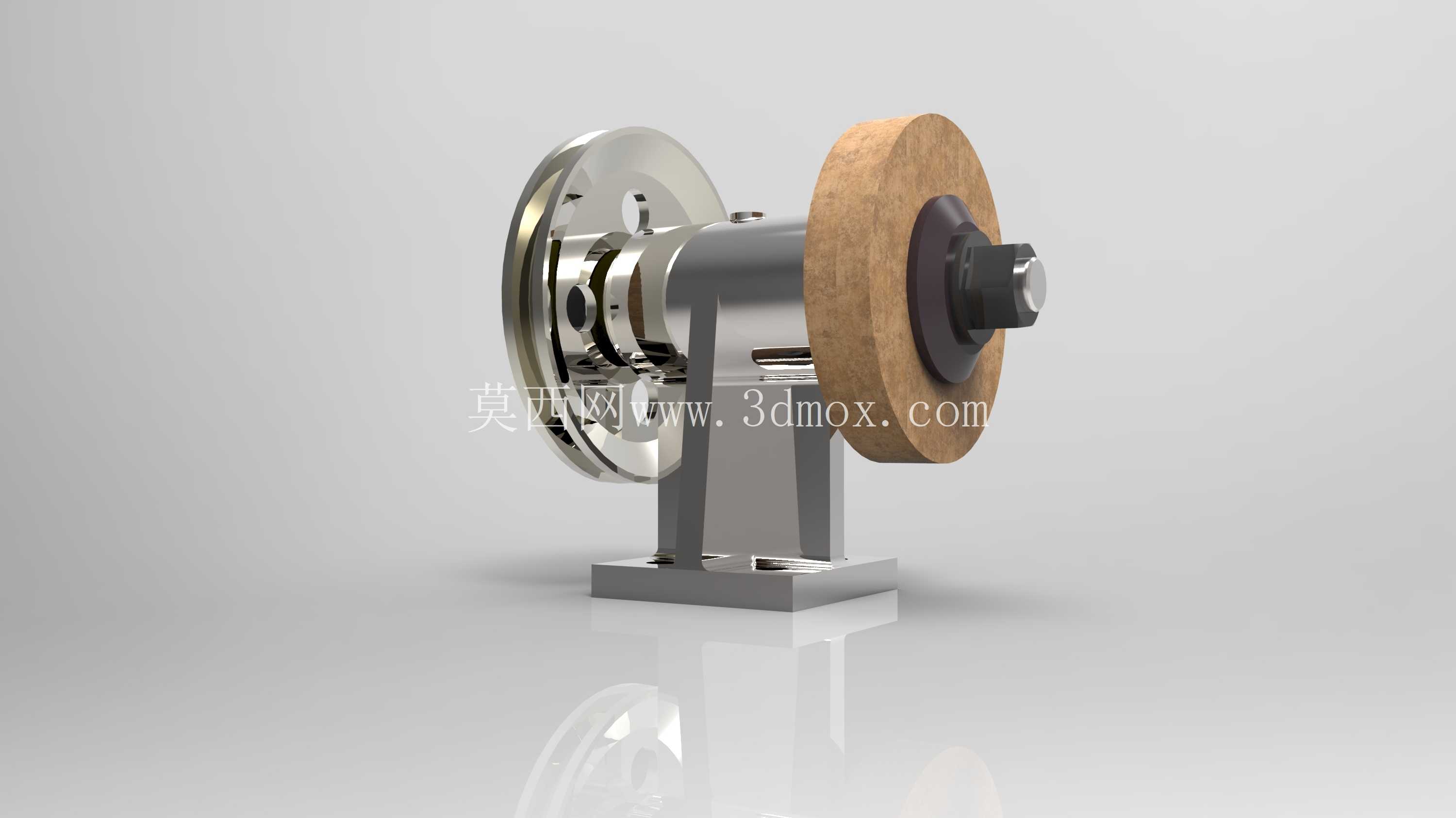

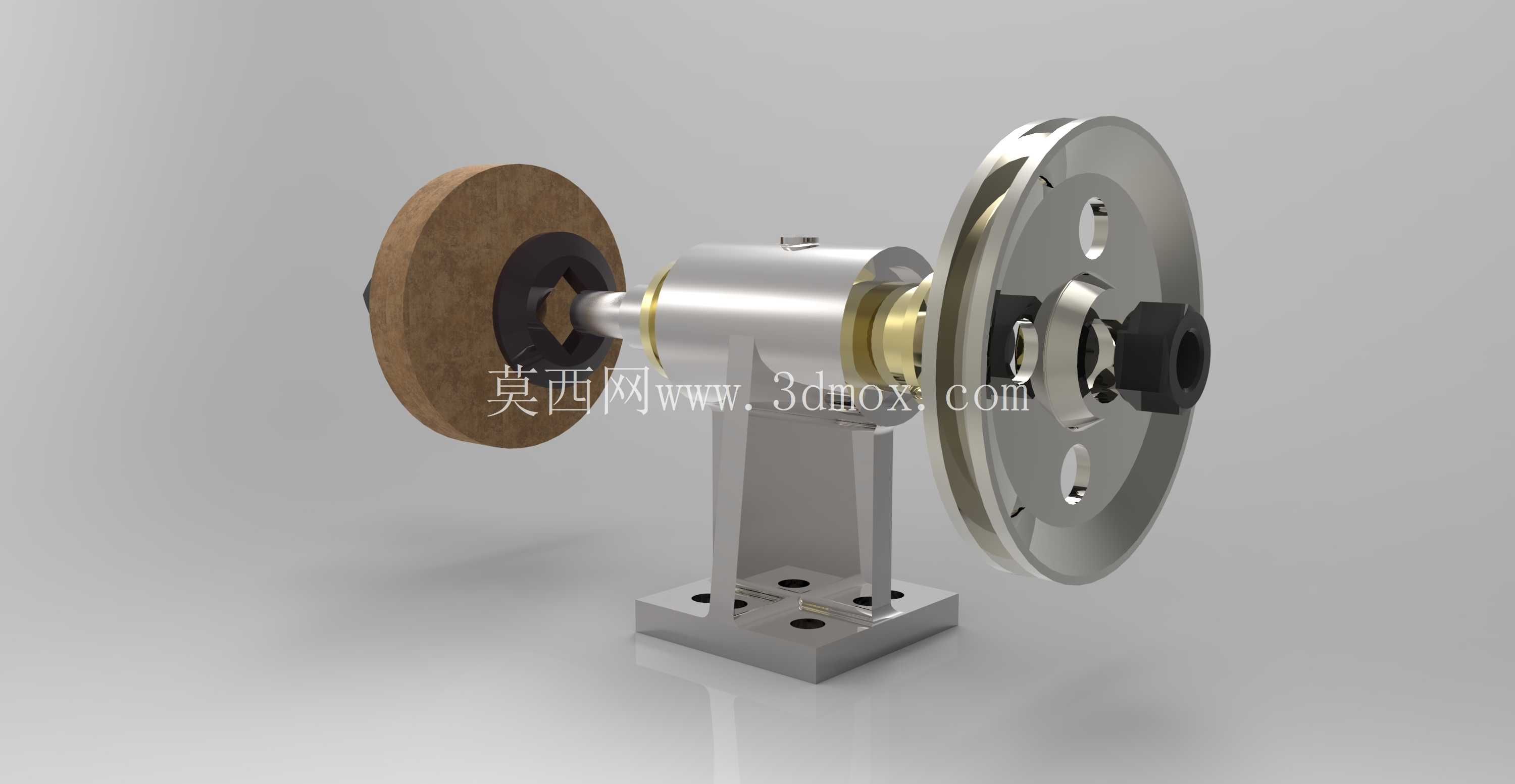

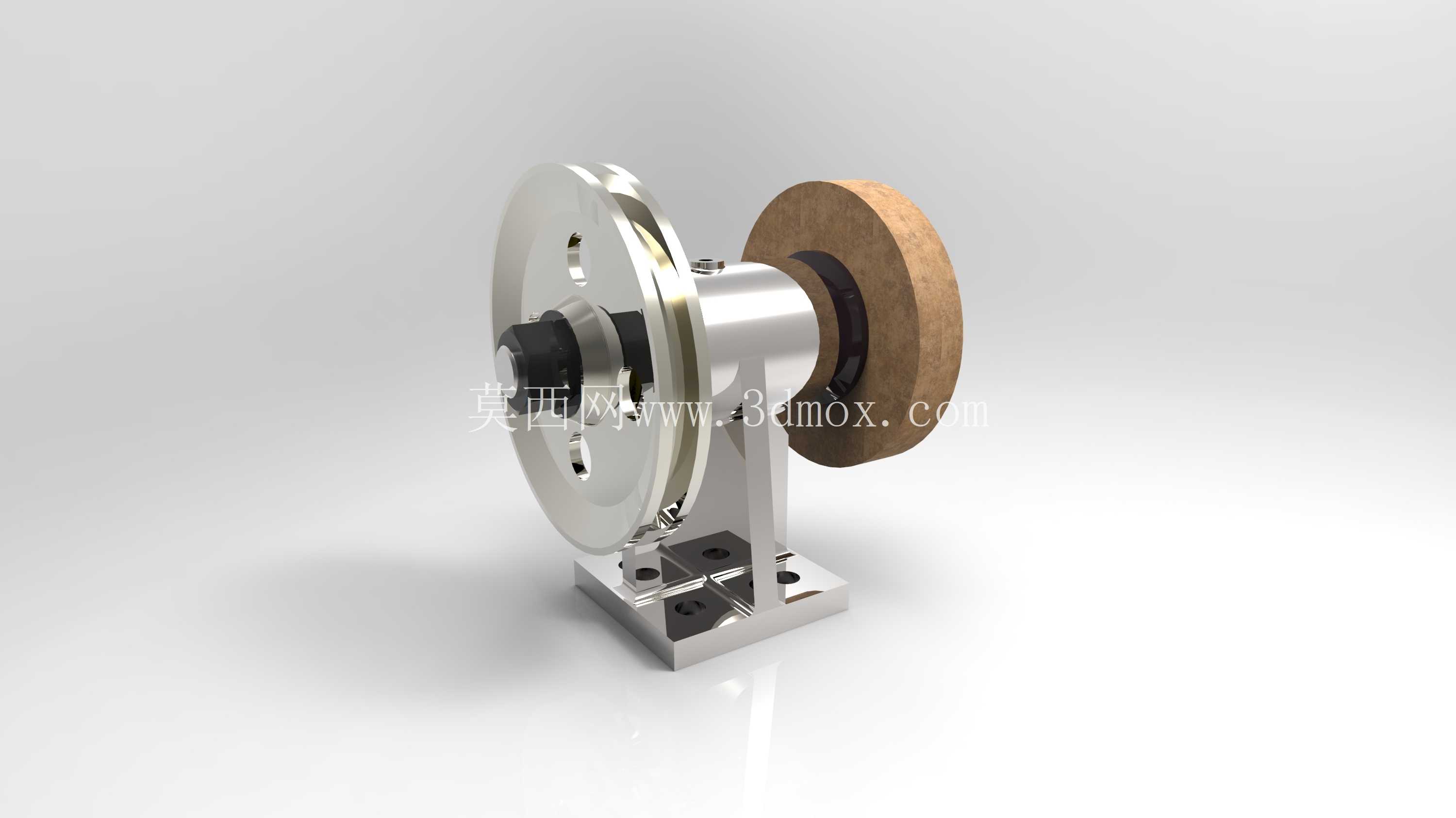

　　这套砂轮机主轴总成结构，主要适配小型台式或落地式磨削工位的使用需求，在五金加工、模具修配、小型零件去毛刺、刀具刃磨场景中应用广泛，不管是车间里的钳工工位修磨钻头、錾子，还是小型机加工车间对工件飞边、焊缝余高的打磨处理，都能通过这套结构实现稳定的磨削作业支撑。从结构设计来看，整体采用卧式悬臂双轮布局，两端分别可安装不同粒度的砂轮，一端可装粗粒度棕刚玉砂轮用于重负荷粗磨、去除大余量，另一端可装细粒度砂轮用于精磨、刃磨刀具，单台设备就能覆盖粗精两道磨削工序，减少工位设备的重复配置。

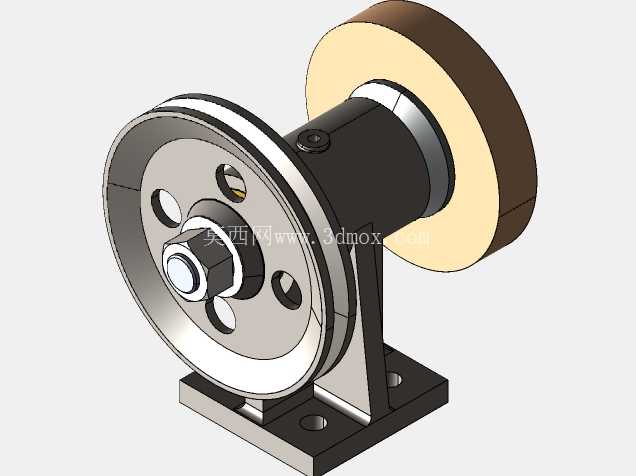

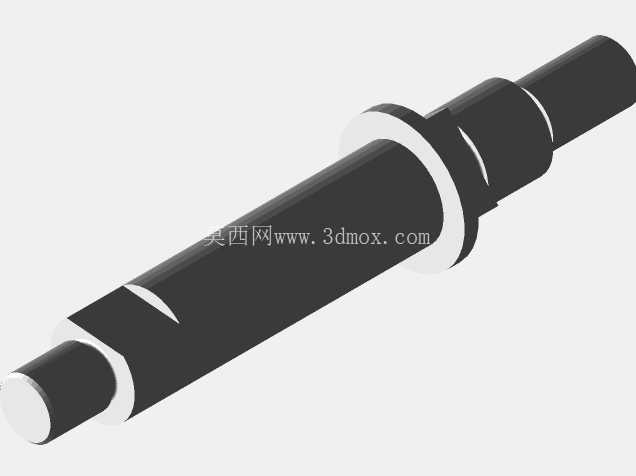

　　主轴部分采用阶梯轴设计，轴肩位置做了圆角过渡处理，避免应力集中导致的轴系疲劳断裂，轴颈位置匹配铜合金滑动轴承衬套，衬套与支座的安装孔采用过盈配合，保证转动过程中轴系的径向跳动控制在合理范围内，避免磨削时出现振纹影响加工表面质量。支座部分采用L型一体式铸造结构，底部安装法兰开有四个对称布置的螺栓过孔，安装时可通过螺栓直接固定在设备基座或者工作台上，安装孔的位置公差经过严格校核，保证主轴轴线与安装基准面的平行度，避免安装后出现皮带轮偏摆、传动带过早磨损的问题。

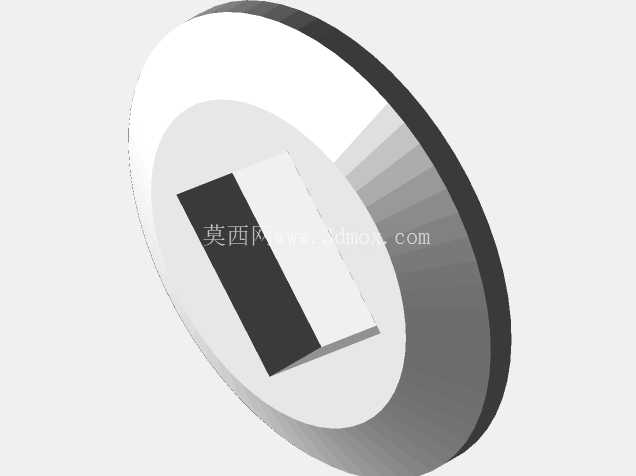

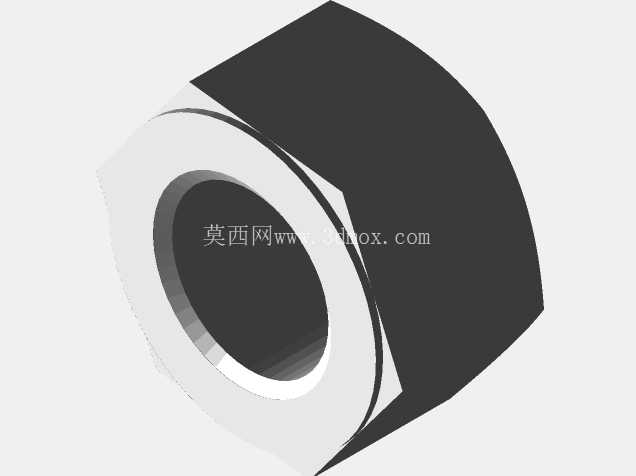

　　两端的砂轮安装位设计了压紧法兰结构，法兰与砂轮接触面垫有弹性缓冲垫片，避免刚性压紧导致砂轮局部受力碎裂，外侧的锁紧螺母采用细牙螺纹设计，防松性能更好，同时螺母旋向与主轴转动方向匹配，设备运转过程中螺母会在磨削力作用下自行锁紧，不会出现松脱风险。传动侧的带轮安装位做了轴键槽设计，通过平键传递扭矩，带轮的轮槽尺寸匹配标准三角带，可根据不同的磨削转速需求搭配不同直径的带轮，调整主轴转速以适配不同材质的磨削需求，比如磨硬质合金刀具时需要更高的线速度，磨普通碳钢工件时可采用稍低的转速减少砂轮损耗。设计过程中充分考虑了日常维护的便利性，轴承衬套位置设计了注油通道，可定期加注润滑脂减少轴颈与衬套的磨损，延长设备使用寿命；两端的砂轮防护罩安装位预留了螺栓孔，可适配标准规格的砂轮防护罩，避免磨削过程中碎屑飞溅、砂轮意外碎裂飞出造成安全隐患。从安装边界来看，底部安装法兰的长宽尺寸适配常规小型砂轮机的基座安装孔距，主轴中心高与常规台式砂轮机的操作高度匹配，操作人员站立作业时手肘自然弯曲即可接触到砂轮工作面，符合人机工程学要求，减少长时间操作的疲劳感。

　　整体结构没有冗余的复杂设计，所有零部件都采用机械加工行业的标准件搭配定制机加件，加工难度低，装配流程简单，不管是整机生产厂家做批量装配，还是工厂机修部门做旧设备的备件替换，都能快速完成组装调试，装配完成后只需做简单的动平衡校正，空转运行无异常振动即可投入使用。在实际使用中，这套结构的刚性表现足够应对常规的手工磨削负荷，不会因为磨削压力过大出现主轴挠曲变形的问题，双轮的布局也能让操作人员根据作业需求快速切换砂轮，不用频繁更换磨具，有效提升工位作业效率。
