830孔无焊电路原型实验板模组

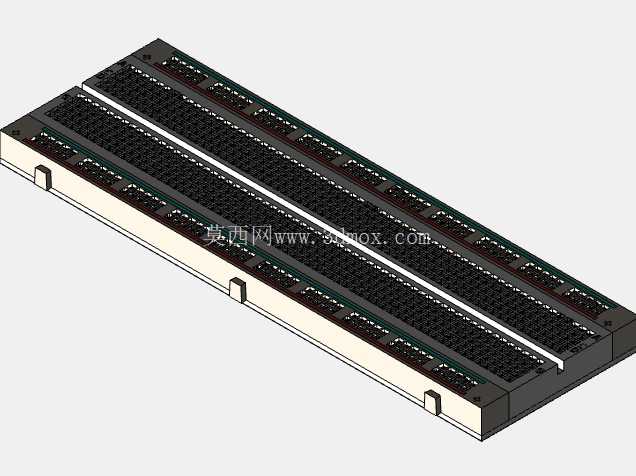

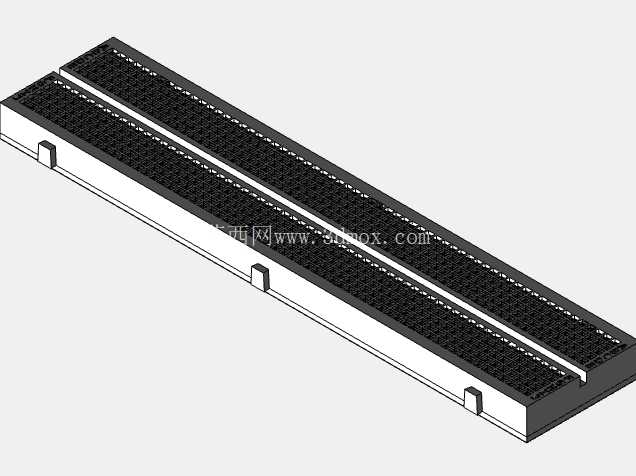

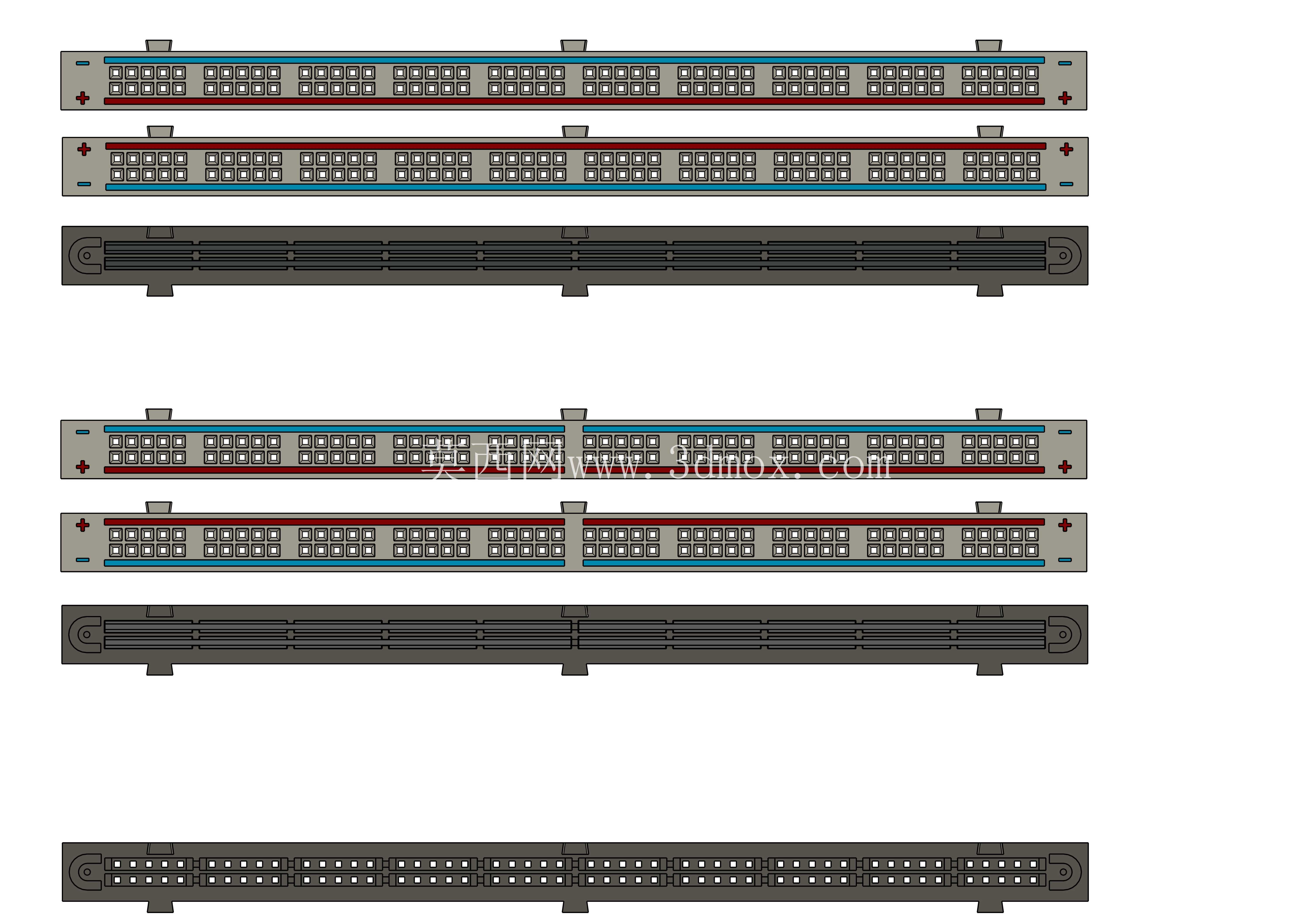

　　这款830点位的电路原型实验模组，是电子电路开发、样机验证阶段常用的基础连接载体，日常在高校电子实验室、企业研发部的硬件调试工位、创客空间的电子制作区域都能见到它的身影，不需要焊接就能快速搭建临时电路，省去了样机验证阶段反复拆焊元件的麻烦，能大幅缩短前期电路原理验证的周期。从结构设计来看，模组分为中央主连接区与两侧侧边连接区，中央区域的点位纵向连通，适合插装双列直插类集成芯片、各类直插阻容元件，两侧的点位横向连通，通常作为电源与接地的公共总线，排布逻辑完全贴合常规电路的布线习惯，元件插装后走线逻辑清晰，排查临时接线故障时能快速定位问题。

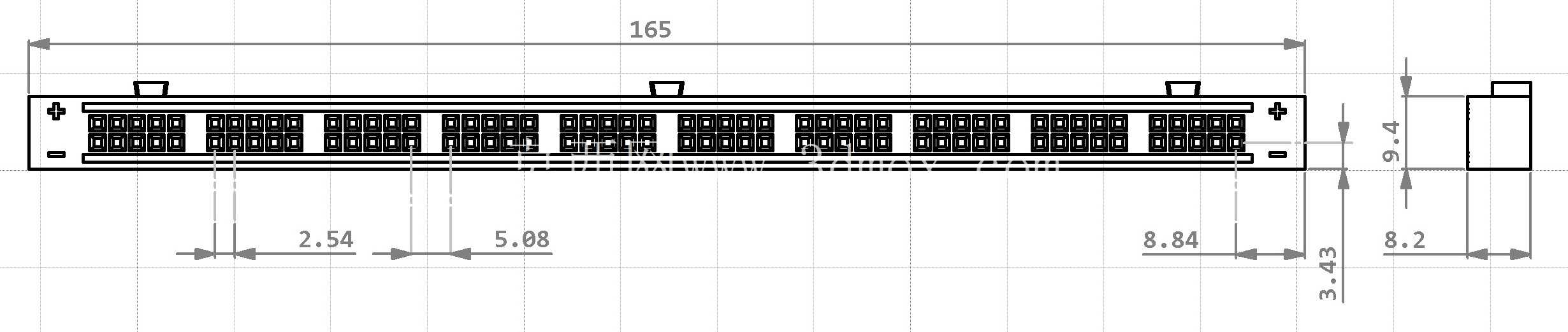

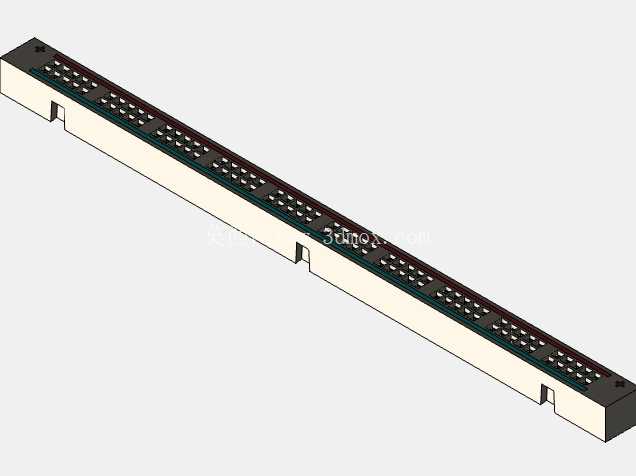

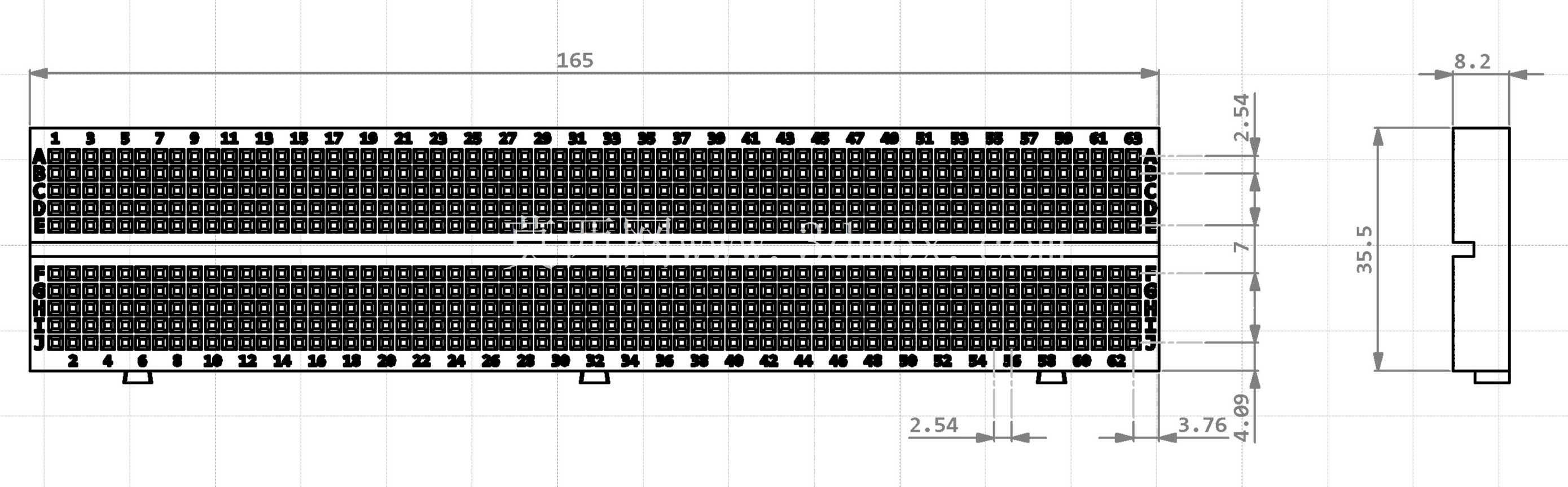

　　尺寸边界上，中央核心单元的长宽高尺寸为35.5mm×165mm×8.2mm，侧边单元尺寸为9.4mm×165mm×8.2mm，整体厚度控制在8.2mm，放置在实验台面上不会占用过多垂直空间，底部带有凸起的支撑脚，能让板体与台面留出微小间隙，避免底部裸露的金属接片与台面导电物接触造成短路。接片采用弹性铜质材料，元件引脚插入后能依靠弹性形变保持稳定的接触压力，适配0.5-0.8mm线径的单股导线以及常规直插元件的引脚，多次插拔后依然能保持可靠的接触性能，不会出现松脱导致的电路接触不良问题。

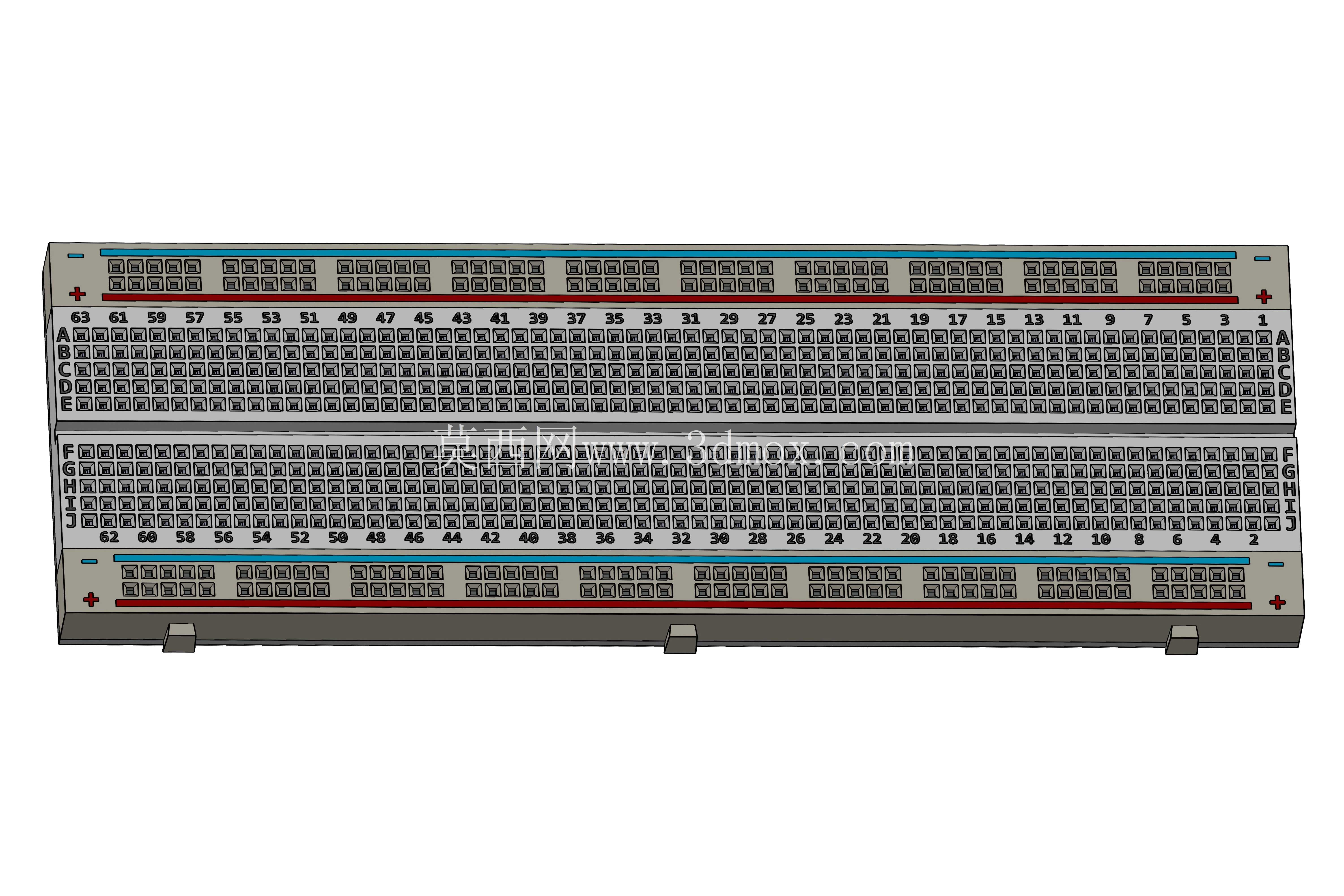

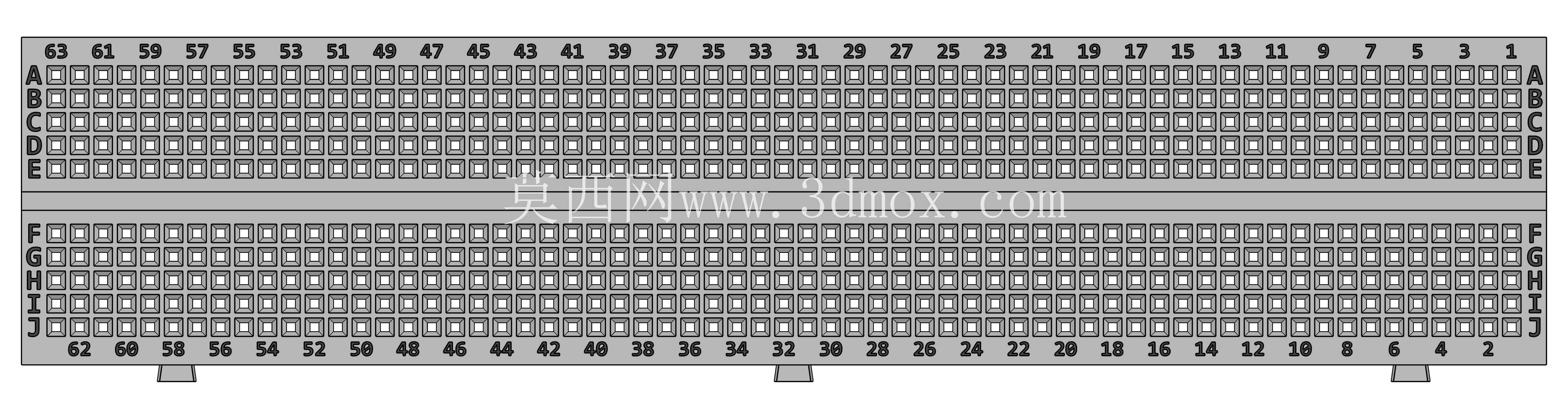

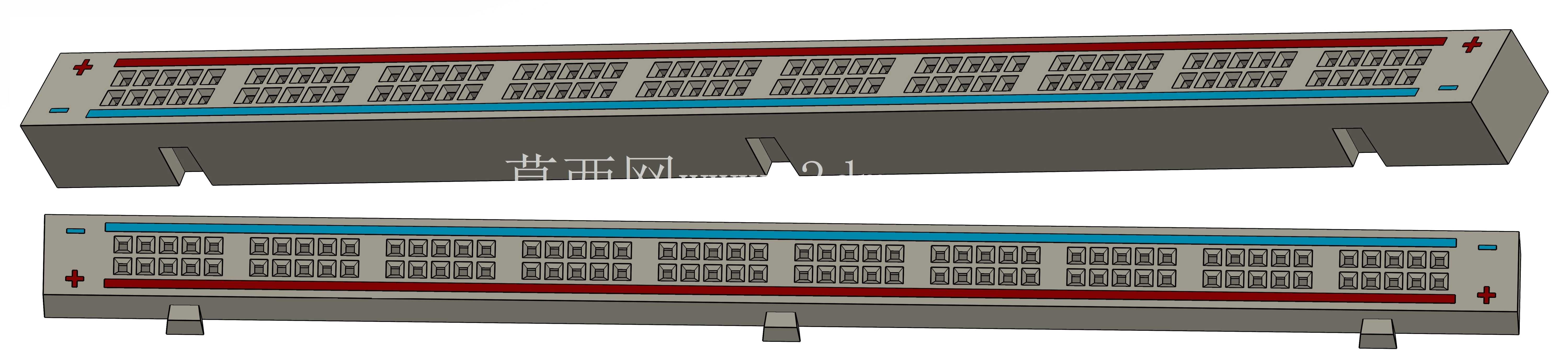

　　板体表面印刷了清晰的点位编号与行列标识，每一列、每一组连通点位都有对应的数字与符号标注，搭建复杂电路时可以对照原理图逐点接线，减少接错点位的概率，两侧的电源总线还使用红蓝不同颜色的标识条区分正负极区域，避免电源接反损坏实验元件。设计过程中充分考虑了多板拼接的使用需求，板体的侧边尺寸统一，多块同规格模组可以并排拼接扩展点位数量，满足更大规模电路的原型搭建需求，拼接后整体平整度一致，不会出现高低差影响元件插装。外壳采用ABS工程塑料注塑成型，绝缘性能优异，表面耐摩擦，日常使用中反复插拔元件也不会轻易出现表面磨损开裂的问题，整体结构没有易损的活动部件，只要不暴力弯折、超规格插入过粗引脚，就能长期保持稳定的使用状态。

　　在实际使用场景中，这款原型板既可以用于单片机最小系统的快速验证，也能搭试模拟信号调理电路、电源转换电路，甚至可以配合外接模块完成小型物联网终端的原型开发，对于硬件工程师来说，是前期方案验证阶段比定制PCB更灵活高效的调试工具，不需要等待PCB打样周期，随时可以调整电路连接方式，快速验证不同电路拓扑的实际效果。板体上的点位排布密度经过优化，相邻点位的间距为标准2.54mm，完全匹配直插电子元件的引脚间距，插装元件时不会出现引脚对位不准的问题，即使是引脚密集的多引脚集成芯片，也能顺利插入对应点位，不会出现引脚弯折或者相邻点位短路的情况。
