三爪卡盘

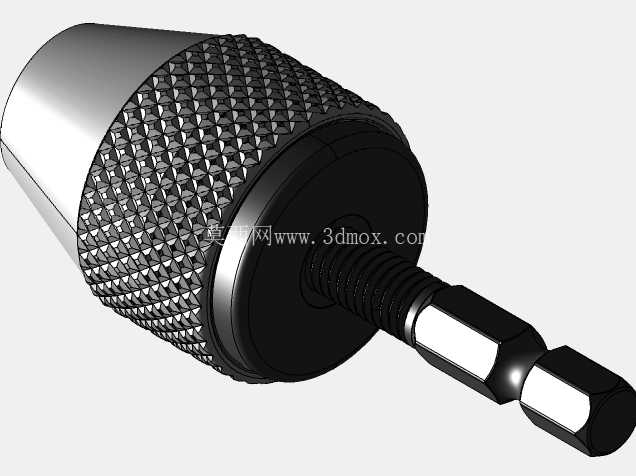

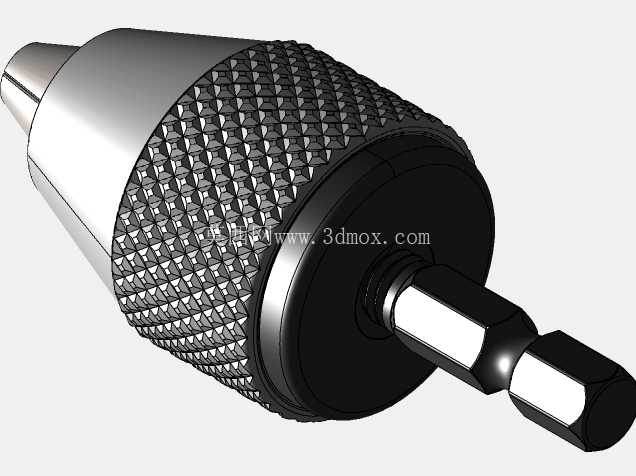

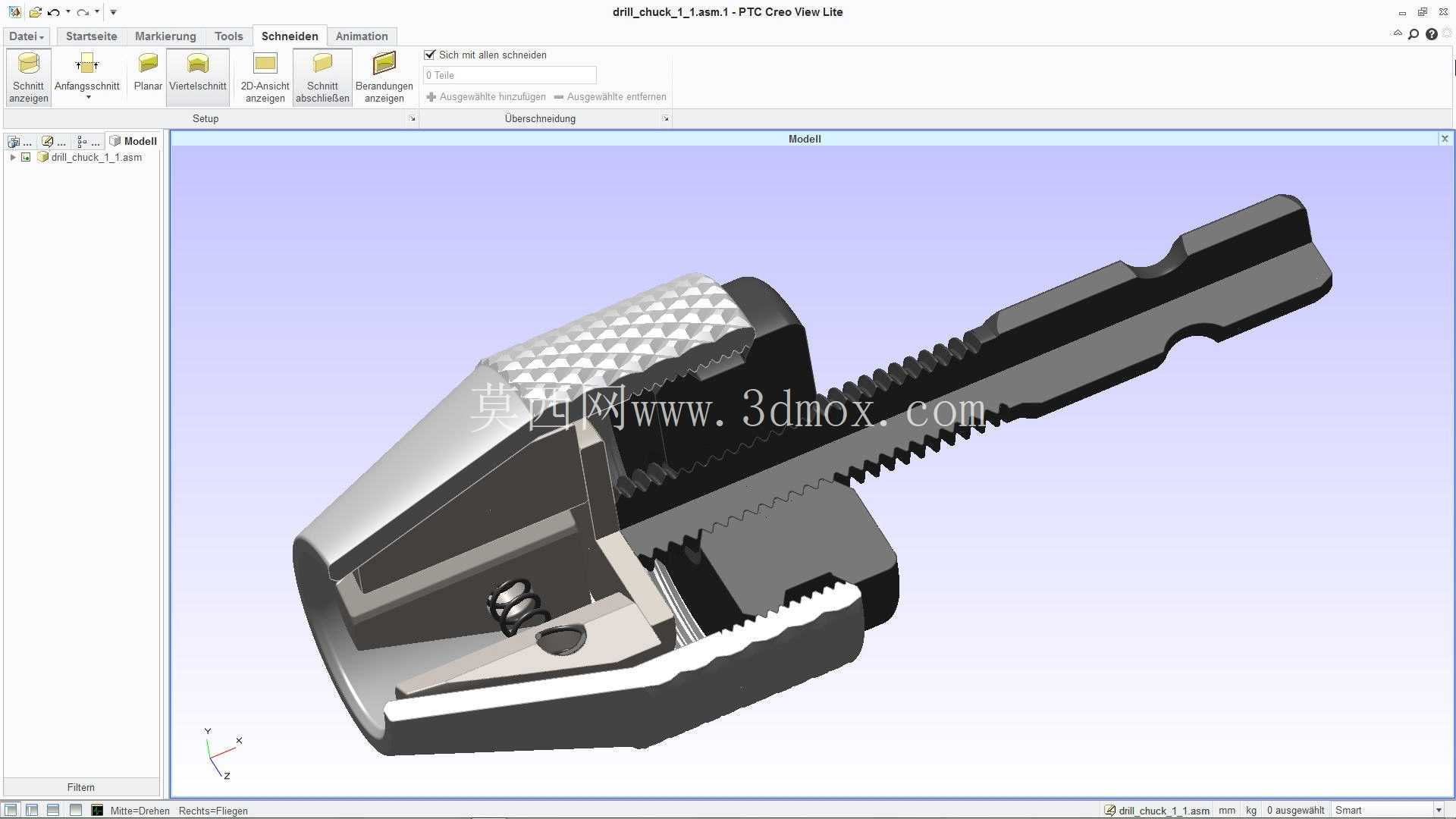

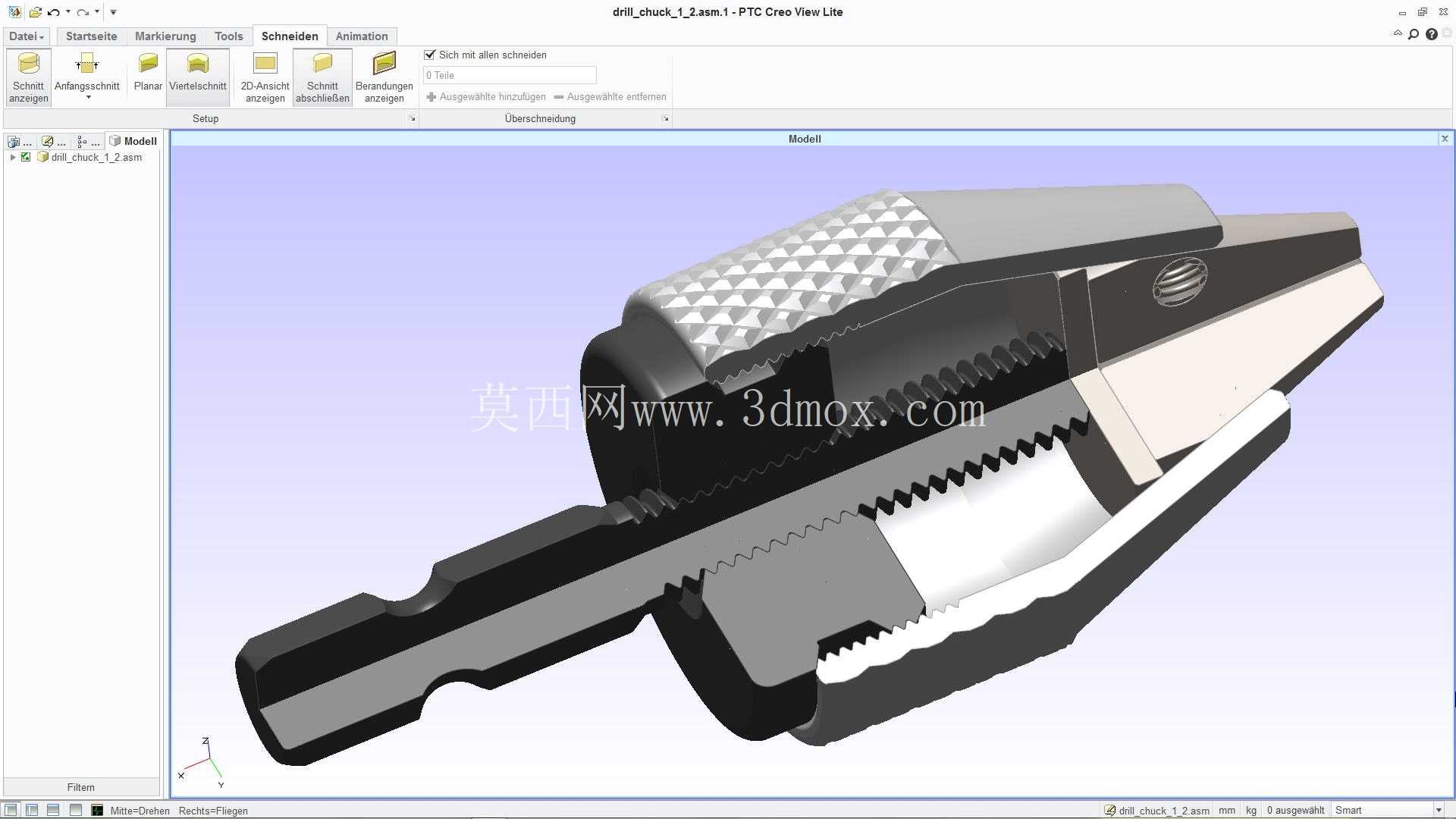

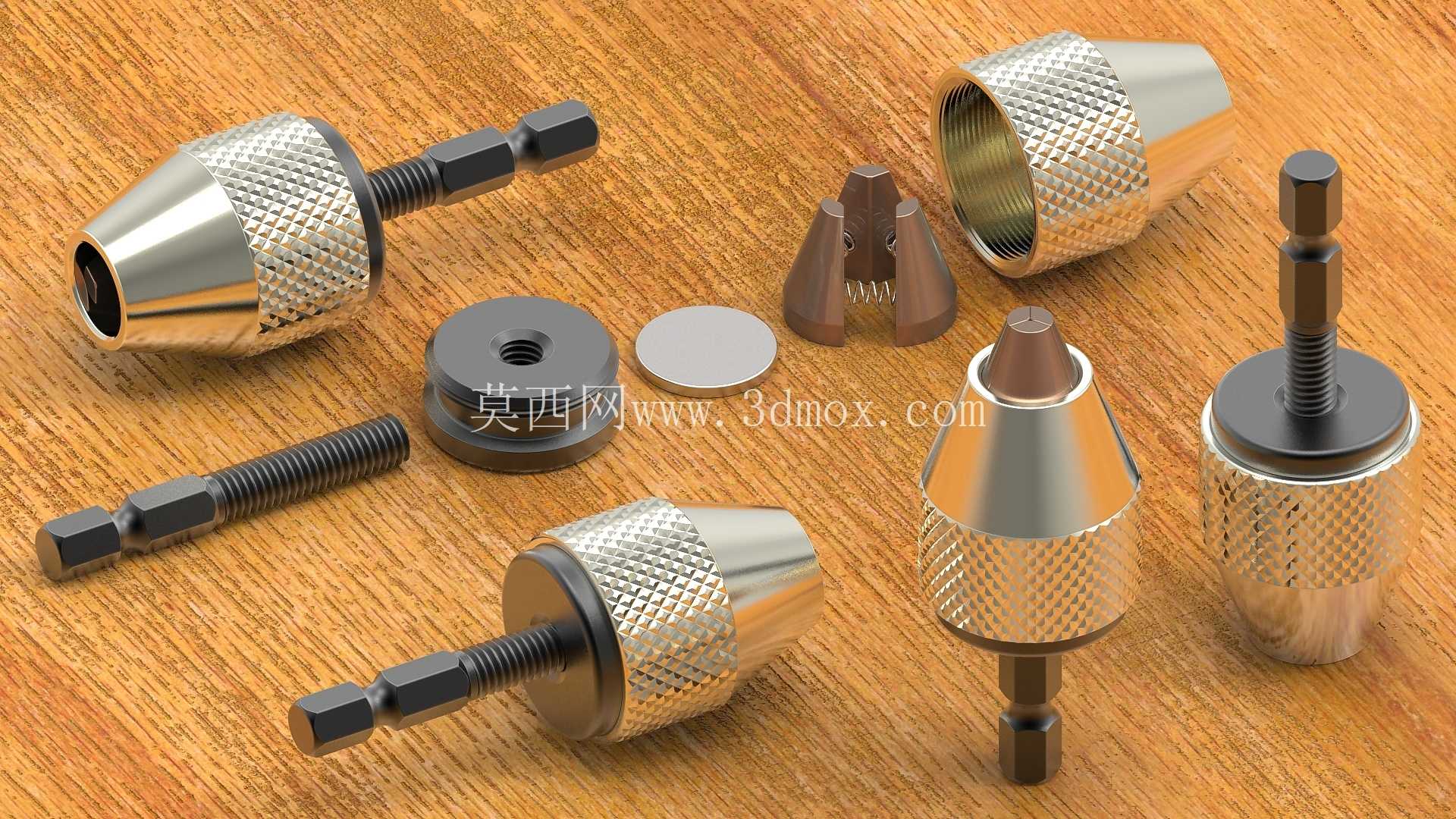

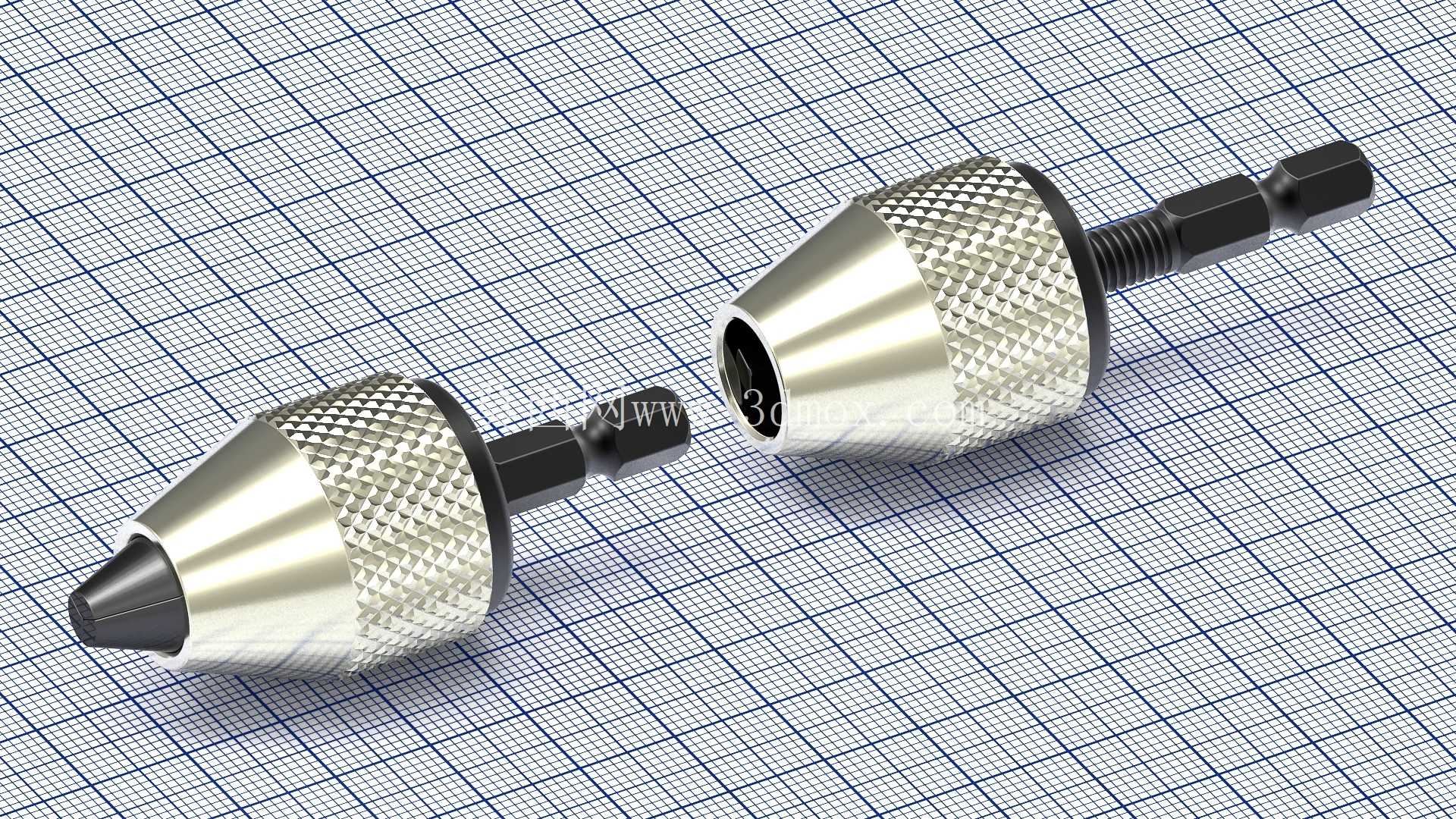

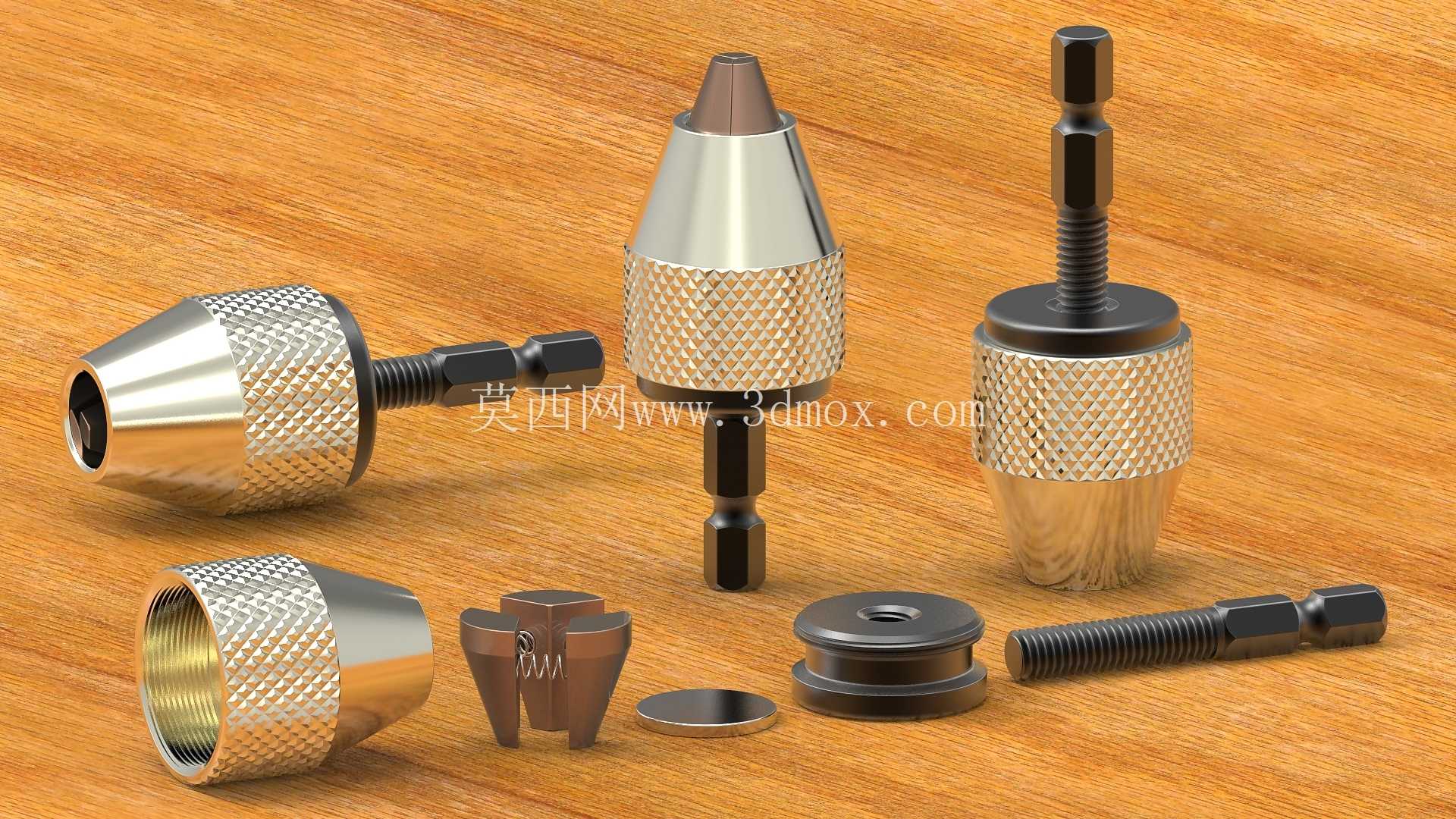

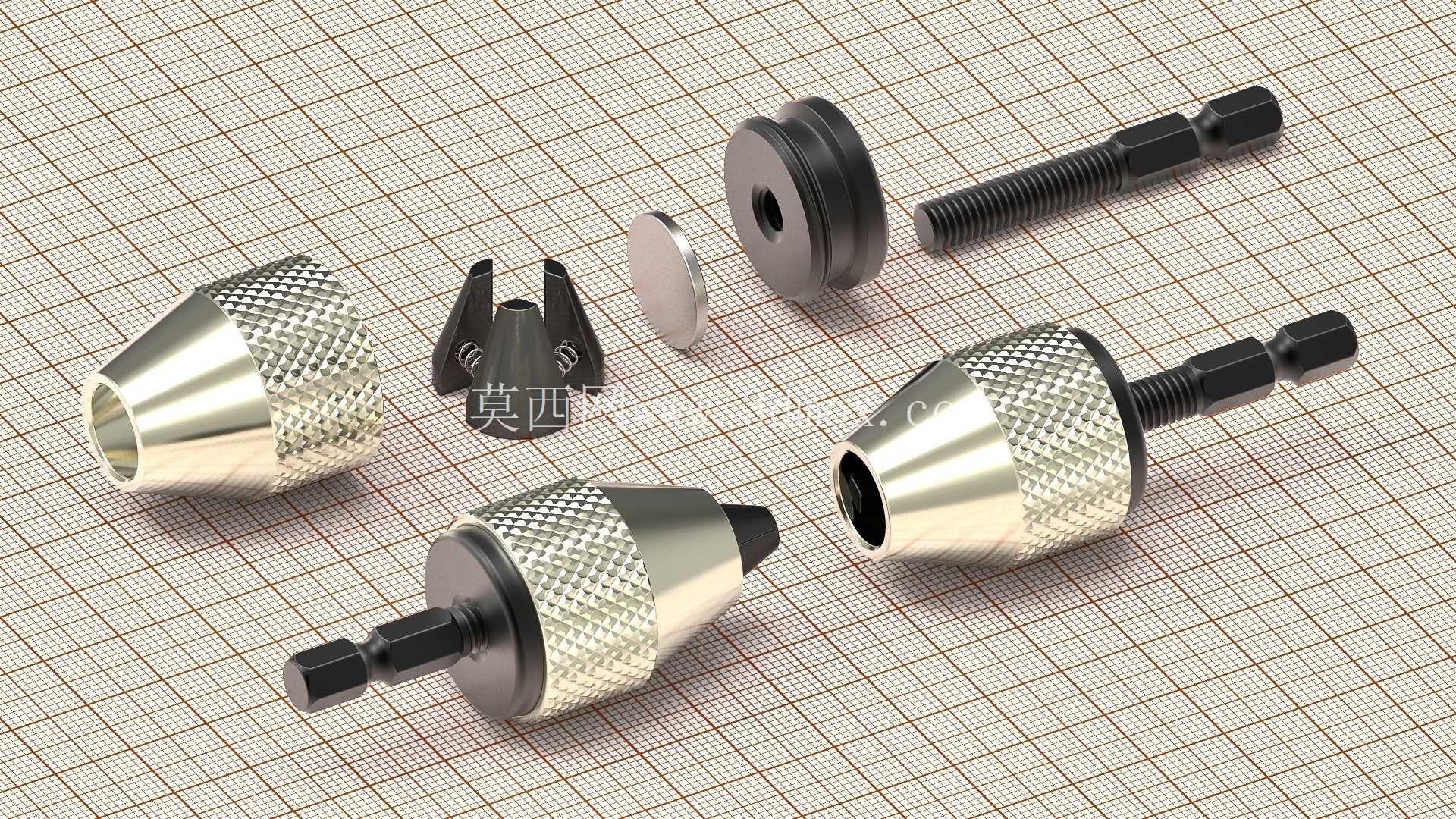

带六角适配器的三爪卡盘模型。对边宽度：0.25 英寸/6.35 毫米)。注：压缩弹簧的中性长度为 12 毫米。螺纹为螺距为 1.0 毫米的 M6 和螺距为 0.75 毫米的 M22。所有螺纹均按理论值建模，因此没有根部间隙和端面间隙。适配器的变化：代替 六角形轮廓和方形轮廓都是可能的。此三爪卡盘可夹紧直径最大为 7 mm 的钻头。该模型提供以下数据格式：装配的 STEP 文件 (.stp) 以及所有本机文件 (.prt) 和 (.asm)，一起放在 (.7z) 文件夹中，供“PTC Creo Parametric 2.0”及更高版本的用户使用。解压缩 (.7z) 文件夹并使用此新文件夹作为您的工作文件夹 目录。
