3M径向鬃毛刷轮打磨抛光工具结构

　　在金属零部件去毛刺、焊缝打磨、塑胶件飞边修整以及异型曲面抛光的加工场景里，这类径向鬃毛刷轮是表面处理工序里适配性极强的易耗工装，和刚性砂轮、砂带不同，带弹性的鬃毛结构可以顺着工件轮廓贴合，不会像硬质磨具那样在边角处打塌工件尺寸，尤其适合处理冲压件切口毛刺、铸件表面粘砂、机加工后残留的刀纹，在五金加工、汽配零件生产、卫浴件抛光的产线上都有大量应用。这款刷轮的核心安装基准是中心12mm内径的安装孔，整体外径做到150mm，轴向宽度20mm，选型时首先要匹配安装轴的直径公差，孔位和轴的配合间隙控制在0.02mm以内才能避免高速转动时出现径向跳动，跳动过大会导致刷面接触压力不均，局部鬃毛磨损过快，还会在工件表面留下不规则的刷痕。

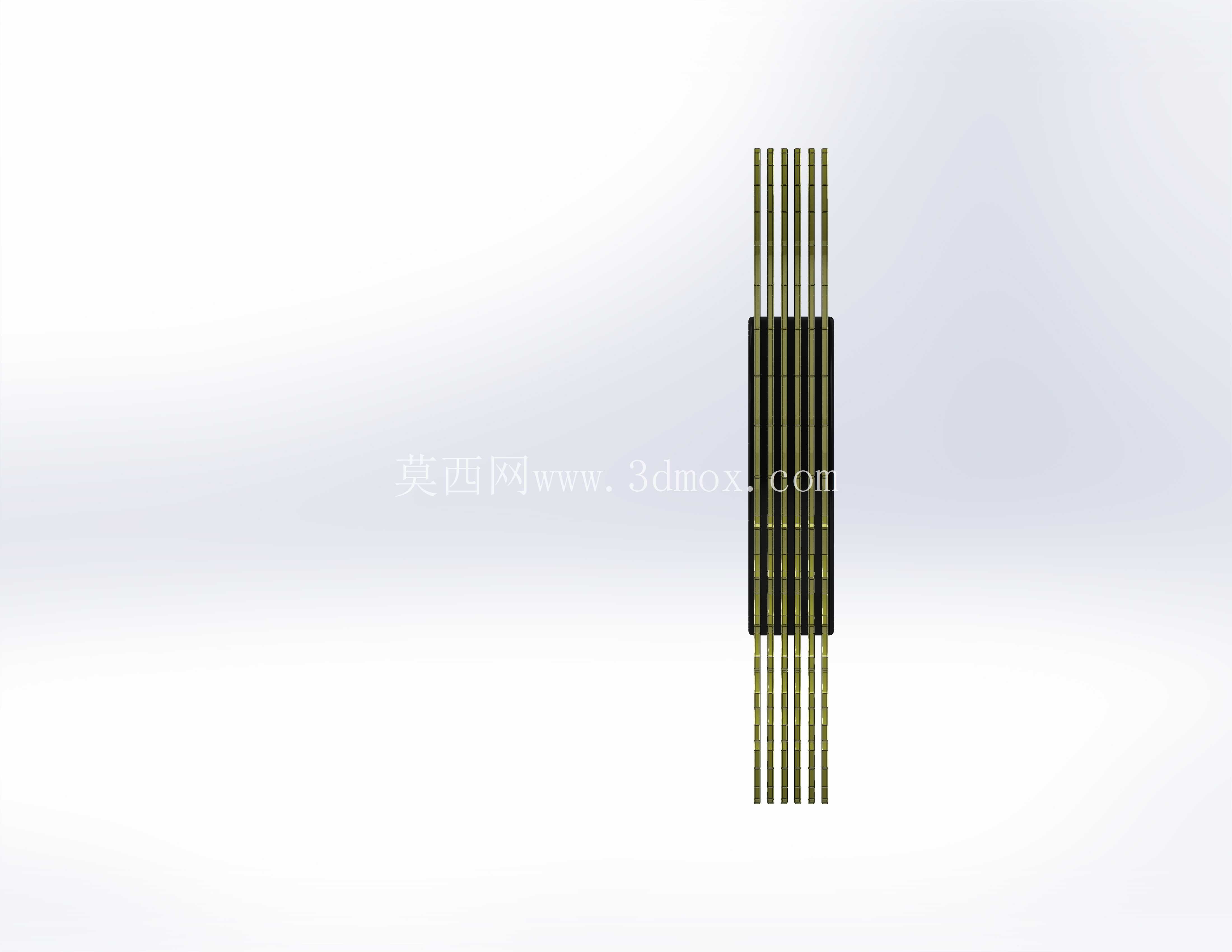

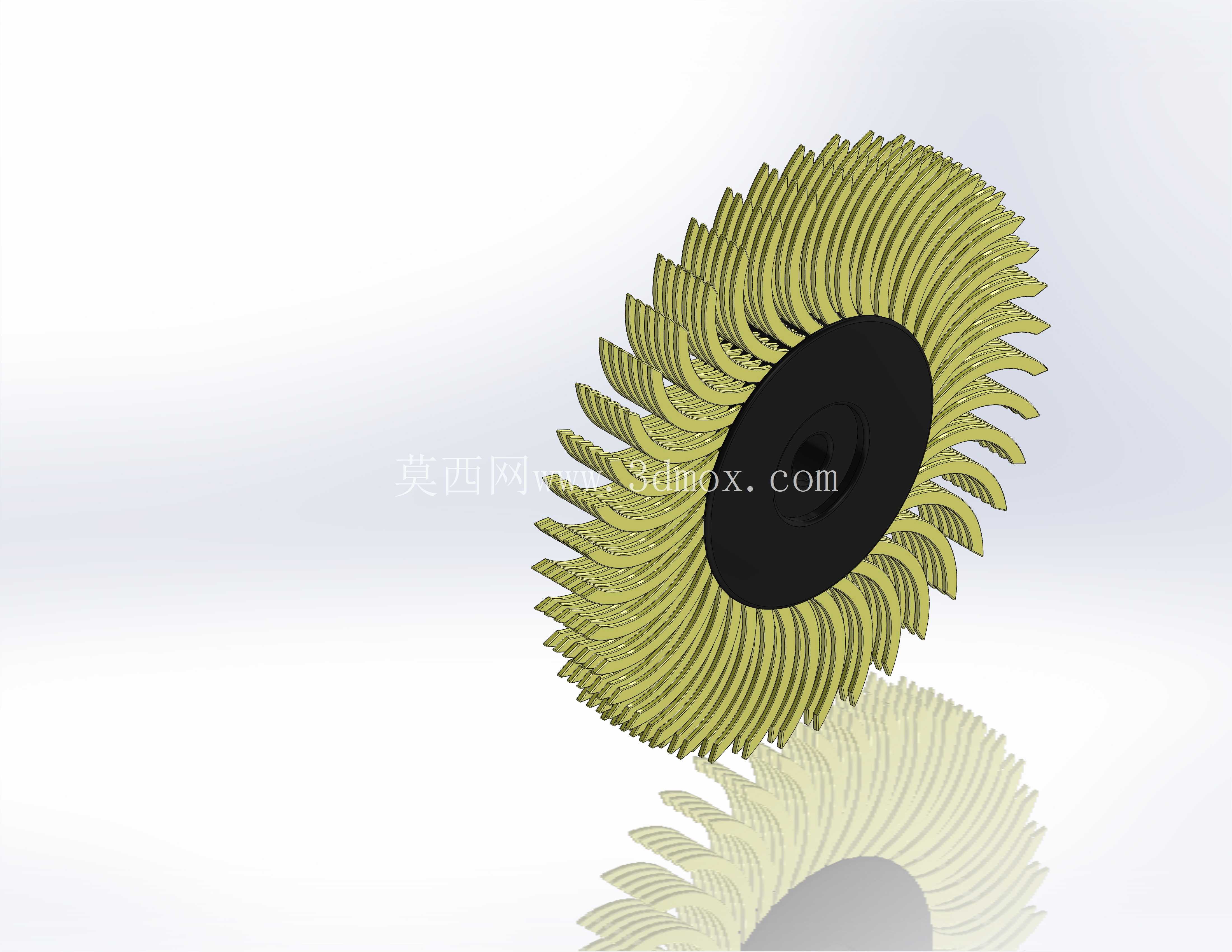

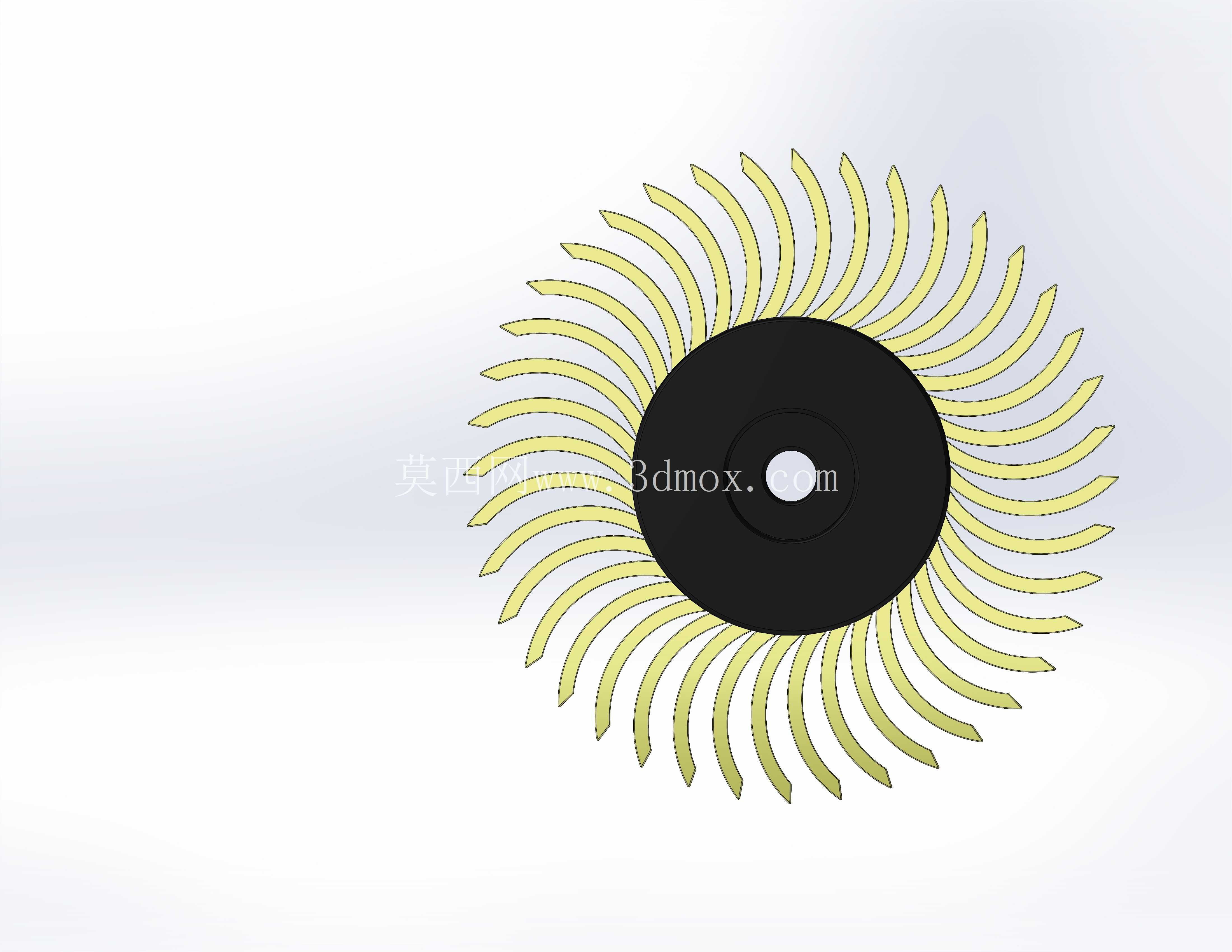

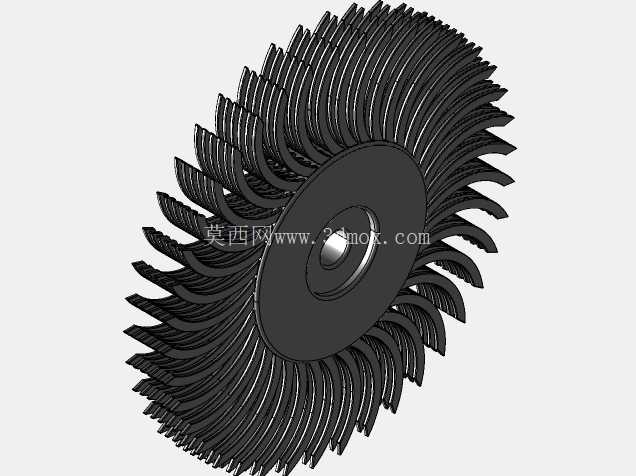

　　设计上刷轮采用中心刚性基体加周向均匀排布鬃毛簇的结构，黑色的中心基体是承载鬃毛的核心结构，材质一般选用增强尼龙或者硬质ABS，保证安装孔的强度和转动时的整体刚性，不会因为离心力出现基体形变；周向的鬃毛呈放射状排布，每簇鬃毛都有独立的倾斜角度，转动时鬃毛的尖端先接触工件表面，弹性形变可以让磨料均匀作用在工件凹凸处，不会因为工件表面有凹槽、转角就出现打磨不到的死角。实际使用时，这类刷轮一般装在抛光机、台式打磨机或者数控加工中心的主轴上，转速根据加工材质调整，处理铝合金件时转速可以稍高，处理不锈钢等硬质金属时要适当降低转速，避免鬃毛过热碳化缩短使用寿命。

　　和普通的平面刷不同，径向结构的刷轮接触面积是沿轴向的一条线，走刀时可以顺着工件的棱边、圆弧面进给，比如处理管状零件的外壁焊缝、冲压件的翻边毛刺时，径向刷轮的圆周面可以完美贴合圆弧轮廓，不需要反复调整打磨角度。建模时要重点还原鬃毛簇的排布规律，每簇鬃毛的倾斜角度、伸出基体的长度都要保持一致，不然仿真模拟转动时会出现动不平衡量，实际生产中动不平衡的刷轮高速转动会产生明显振动，不仅影响打磨质量，还会损伤设备主轴轴承。安装边界上除了中心孔的尺寸，还要注意刷轮两侧的压紧挡圈尺寸，挡圈直径不能超过鬃毛根部的圆周直径，不然会挡住鬃毛的形变空间，导致靠近基体的部分鬃毛无法接触工件，造成有效打磨宽度变窄。

　　在表面处理工序里，这类刷轮的磨损是渐进式的，鬃毛尖端磨耗后整体外径会缓慢变小，只要中心基体没有开裂、鬃毛没有成簇脱落，就可以通过调整主轴进给压力继续使用，相比一次性的砂轮片耗材成本更低，而且打磨后的工件表面粗糙度更均匀，不会出现硬质磨料打磨后常见的二次划痕。针对不同的加工需求，鬃毛里可以混入不同目数的磨料颗粒，处理粗去毛刺工序时用粗磨料鬃毛，精抛光工序时用细磨料鬃毛，这款结构的刷轮因为径向尺寸适中，既可以装在小型台式设备上做小零件的精细处理，也可以多片叠装在自动化产线的长轴上，对宽幅板材做连续表面打磨，适配的场景覆盖了从单件修磨到批量自动化加工的不同需求。建模过程中还要注意鬃毛的形变模拟，静止状态下鬃毛是挺直的放射状，接触工件时会顺着进给方向弯曲，做运动仿真时要给鬃毛设置对应的弹性模量参数，才能真实模拟实际打磨时的接触状态，给后续的工艺参数调整提供准确的参考。
