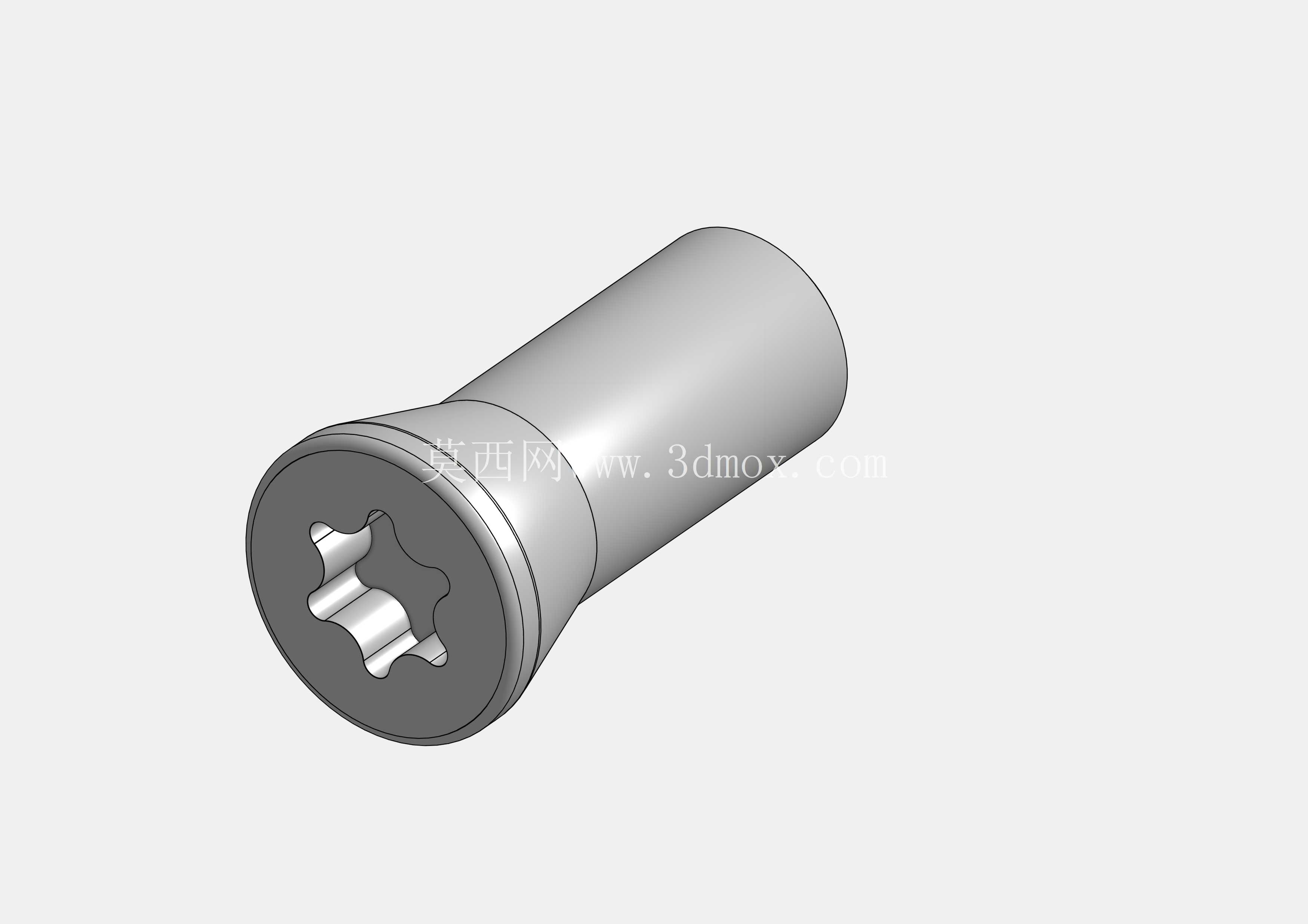

硬质合金刀片配套T8梅花槽M3紧固螺钉

在数控切削加工的工装配套场景中，这类梅花槽螺钉是硬质合金可转位刀片的核心紧固元件，区别于普通十字槽、内六角槽的紧固件，T8规格的Torx梅花驱动结构能在施加拧紧力矩时实现更均匀的应力分布，避免槽口打滑崩损，适配高速切削工况下频繁换刀的操作需求。从结构设计逻辑来看，该螺钉采用沉头式柱身结构，头部锥面与刀片安装孔的沉头座完全贴合，拧紧后能将硬质合金刀片牢牢压靠在刀杆的定位面上，不会出现刀片翘动、定位偏移的问题，柱身部分的直径与M3螺纹规格匹配，可适配市面上绝大多数标准可转位车刀、铣刀刀杆的刀片安装螺纹孔。

设计这类螺钉时，首先要考虑的是安装边界的适配性：螺钉总长度需匹配刀片厚度与刀杆螺纹孔的有效啮合深度，过长会导致螺纹啮合不足、拧紧后刀片压不紧，过短则会出现螺钉顶死、无法贴合刀片沉头面的问题；头部的梅花槽深度需要严格控制，过浅会导致批头插入深度不足，拧紧时容易滑脱损伤槽口，过深则会降低螺钉头部的结构强度，在大切削力带来的振动载荷下容易出现头部断裂的故障。实际加工应用中，硬质合金刀片本身硬度高、脆性大，紧固时的力矩控制十分关键，梅花槽的结构允许操作人员使用定扭扳手施加稳定的拧紧力矩，不会像十字槽那样因为偏心受力导致槽口磨损，也不会像内六角那样因为棱角受力集中出现拧圆的问题，能大幅减少换刀时的紧固件损耗。

从功能特性上看，这类螺钉的柱身光杆部分与刀片安装孔之间留有极小的配合间隙，既保证螺钉能顺利穿入刀片孔，又能在拧紧时通过头部锥面的导向作用自动校正刀片的位置，让刀片的定位基准面与刀杆贴合紧密，切削过程中产生的切削热和振动可以通过贴合面传递到刀杆上，避免刀片局部过热产生裂纹，也能减少振动带来的刀片崩刃风险。不同于普通连接用的M3螺钉，该产品的头部端面做了精密的平面度处理，与刀片沉头面接触时不会出现点接触或者线接触的情况，压紧力均匀分布在整个接触环面上，不会因为局部应力集中压碎硬质合金刀片的沉孔边缘。

在实际选型适配时，需要注意螺钉的螺纹旋合长度至少要达到3倍螺纹公称直径，也就是M3规格需要至少9mm的有效螺纹啮合长度，才能承受铣削加工时的交变冲击载荷；头部的锥角需要与所用刀片的沉孔锥角完全一致，目前行业内通用的可转位刀片沉孔锥角多为90度，该螺钉的头部锥角也匹配这一标准，更换不同品牌的同规格硬质合金刀片时不需要额外更换紧固件。梅花槽的对边尺寸严格符合T8 Torx标准，适配市面上通用的T8梅花批头，操作人员不需要准备特殊规格的工具就能完成刀片更换，能缩短机床停机换刀的时间，提升加工效率。

这类螺钉的应用场景覆盖了绝大多数金属切削加工领域，不管是普通车床的外圆车刀、端面车刀，还是数控铣床的面铣刀、立铣刀，只要是采用沉孔式可转位硬质合金刀片的刀体，基本都能看到这类紧固件的身影。设计三维模型时，需要重点还原梅花槽的曲面轮廓、头部锥面的角度、柱身与螺纹段的同轴度，这些细节直接影响后续做装配仿真时的干涉检查结果，如果梅花槽的轮廓尺寸有偏差，后续做装配动画模拟批头插入时就会出现干涉或者间隙过大的问题；如果头部锥面角度不对，模拟拧紧状态时就会出现螺钉头部与刀片沉孔无法完全贴合的情况，无法真实还原实际装配的压紧效果。柱身部分的外径尺寸要略小于刀片安装孔的内径，预留0.1-0.2mm的装配间隙，符合实际机械装配的公差要求，螺纹部分的牙型按照标准M3粗牙螺纹建模，不需要刻意简化牙型结构，方便后续做有限元分析时直接调用模型进行螺纹连接的强度校核，模拟切削载荷下螺钉的应力分布情况，验证紧固件选型是否满足加工工况的强度要求。
