B&W5000型户外防护安全箱结构设计

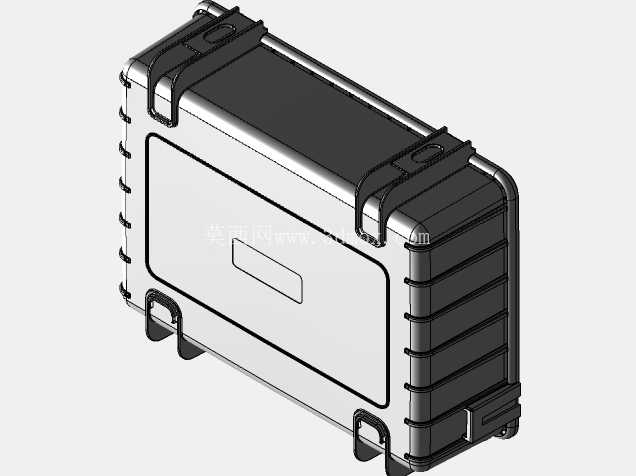

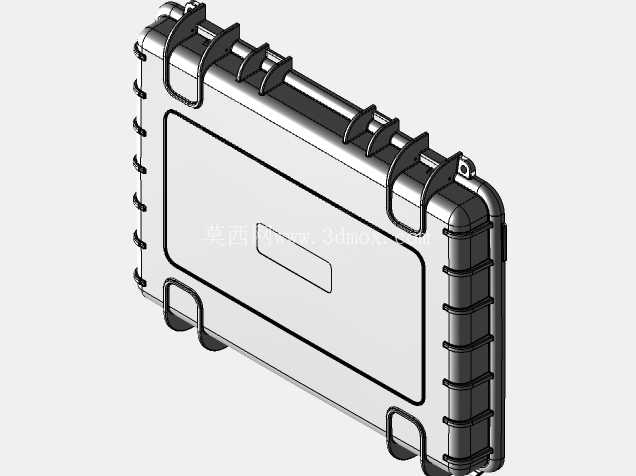

　　这款硬质防护箱体的三维结构设计，核心围绕户外复杂工况下的设备承载防护需求展开，在野外勘测、户外作业、精密仪器转运、应急装备携行等场景中，这类箱体承担着隔绝外界冲击、水汽、粉尘侵入的核心作用，是户外作业环节中保障内置设备完好性的关键载体。从结构设计逻辑来看，箱体采用上下对合的分体式结构，结合面处预留了连续的密封胶条安装槽位，可通过整圈弹性密封件实现闭合后的IP级防护，避免户外降雨、涉水、扬尘环境下杂质进入箱体内部损伤承载物件。箱体边角位置全部做了加厚的圆弧防撞结构，配合侧面多道横向加强筋设计，在不额外增加整体壁厚的前提下，大幅提升了箱体受侧向冲击、跌落时的结构强度，避免外力直接传导至箱体内部空腔。

　　箱体开合部位采用对称布置的卡扣式锁止结构，锁扣根部设计有转轴限位与防脱结构，闭合后可提供足够的压紧力保证密封胶条的压缩量，同时避免运输过程中锁扣意外松脱。箱体侧面设计有一体化的堆叠定位凸台与凹槽，多个同规格箱体叠放时可通过凹凸结构实现限位，防止转运堆叠过程中出现滑移倾倒。箱体底部设置有四个凸起的支撑脚，放置时可让箱体底面与接触面留出间隙，避免地面积水、尖锐物直接接触箱体底壁，同时支撑脚的位置对应箱体内部的加强筋布局，承重时可将载荷均匀分散到箱体整体框架上，避免局部应力集中导致的底壁变形。

　　从安装边界来看，箱体内部预留了可自定义裁剪的海绵衬层安装空间，用户可根据内置设备的外形尺寸对衬层做适配性挖槽，实现设备的卡位固定，避免转运过程中设备在箱体内窜动碰撞。箱体背部设计有可折叠的提手与可选配的拉杆安装位，兼顾短途手提与长距离拖行的使用需求，提手与箱体的连接部位做了嵌件加强设计，可承受满负载状态下的提拉载荷，避免连接部位断裂。在壁厚设计上，箱体主体采用均匀壁厚设计，转角处做了圆角过渡避免注塑成型时出现缩痕、应力集中问题，所有外部凸起结构都做了圆弧倒角处理，避免使用过程中尖锐边角划伤操作人员。箱体侧面的加强筋布局同时兼顾了结构强度与成型工艺性，筋位厚度控制在主体壁厚的0.6倍左右，避免筋位背面出现缩印影响外观与结构精度。

　　锁扣与箱体的连接采用转轴与卡扣配合的装配结构，无需额外紧固件即可实现快速装配，同时预留了锁孔位，可额外加装挂锁实现防盗功能，满足贵重设备转运的安全需求。这类防护箱的设计需要平衡防护性能、整体重量与便携性，过重的箱体反而会增加户外携行的负担，因此在结构设计时通过拓扑优化的思路，在受力集中的边角、锁扣连接位、支撑脚位置做局部加厚，非主要受力区域通过合理的筋位布局保证刚度，在满足抗冲击、抗跌落、防水防尘要求的前提下，尽可能控制箱体整体重量。从实际使用场景出发，这类箱体除了承载精密仪器、作业工具外，也可用于户外应急物资的存储，在低温、高湿、多沙尘的恶劣环境下，可靠的密封与结构强度可保证内部存储物件长期处于稳定的存放环境，避免物资受潮、受撞损坏。
