标准直柄麻花钻切削刀具结构设计

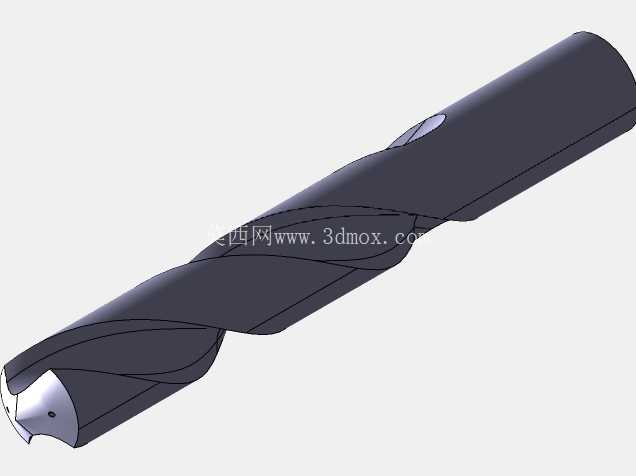

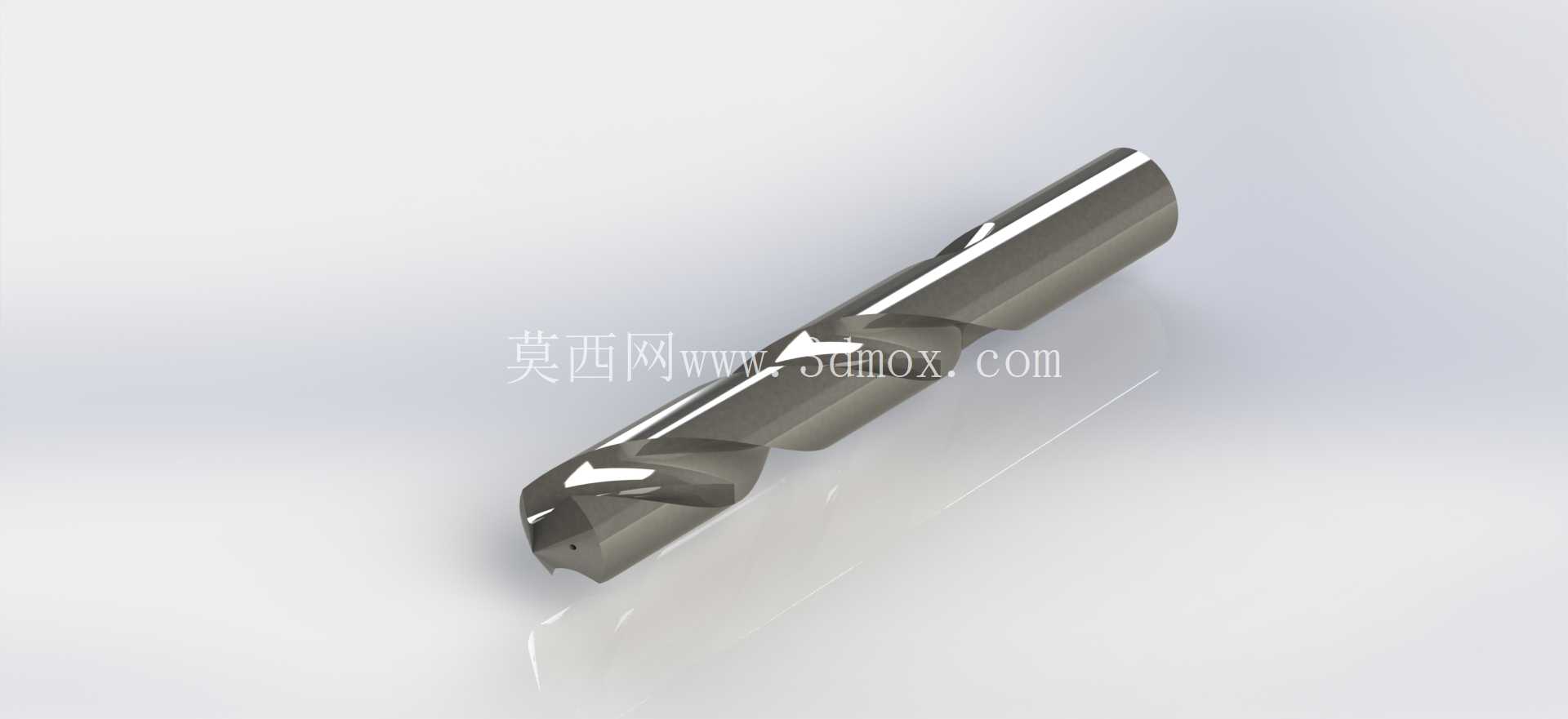

在金属切削加工领域，孔加工占所有机加工工序总量的三分之一左右，而麻花钻是孔加工环节应用最广泛的切削刀具，不管是普通台式钻床、立式钻床的手动进给加工，还是加工中心、数控车床的自动进给工位，都能见到这类刀具的身影。这套三维结构完整还原了标准直柄麻花钻的所有几何特征，从钻尖部分的横刃、主切削刃、副切削刃，到钻身部分的螺旋排屑槽、刃带，再到尾部的直柄装夹段，所有结构的几何参数都符合通用切削刀具的设计规范，可直接用于刀具结构教学、加工工艺仿真、工装夹具配套设计等场景。

从实际加工用途来看，这类钻头主要用于实体材料上的通孔、盲孔钻削加工，也可完成扩孔、孔口倒角等辅助工序，加工覆盖范围从普通碳素结构钢、合金结构钢，到有色金属、工程塑料等常见工程材料，只要匹配对应的刃磨角度和切削参数，就能获得稳定的加工精度和表面质量。设计过程中首先要明确钻尖的顶角参数，常规通用加工场景下采用118度标准顶角，针对高硬度材料可适当增大顶角提升刀尖强度，针对软质材料可减小顶角降低切削阻力；横刃部分的修磨结构直接影响轴向进给力的大小，标准结构保留合适宽度的横刃来保证钻尖定心精度，避免钻孔初期出现孔位偏移的问题。

螺旋槽的导程设计是排屑性能的核心，螺旋角大小直接决定切屑的排出方向和流畅度，通用加工场景下采用30度左右的标准螺旋角，既能保证切屑沿着螺旋槽顺畅排出，避免切屑堵塞在孔内刮伤已加工表面，也能保证钻芯部分有足够的结构强度，避免高速钻削过程中出现钻身扭断的失效问题。钻身部分的两条刃带属于导向结构，加工过程中刃带与已加工孔壁贴合，起到引导钻头进给方向的作用，同时刃带的直径公差直接决定钻孔的尺寸精度，设计时需要预留合适的刃带宽度，既减少刃带与孔壁的摩擦面积降低切削热，也能保证足够的导向长度避免钻孔出现偏斜。

尾部的直柄结构是装夹定位基准，采用标准圆柱面结构，可适配钻夹头、弹簧夹头等通用装夹夹具，装夹段的圆柱度公差直接决定钻头的装夹同轴度，若同轴度超差会导致钻孔过程中出现径向跳动，轻则扩大钻孔孔径、降低孔壁表面质量，重则加剧切削刃的不均匀磨损，缩短刀具使用寿命。钻芯厚度从钻尖向柄部方向逐渐递增，这个锥度设计是为了平衡钻尖部分的排屑空间和钻身部分的结构强度，钻尖位置钻芯较薄可以减小轴向切削阻力，靠近柄部位置钻芯增厚可以提升钻身的抗扭刚度，承受更大的切削扭矩。

在配套设备的安装边界上，这类直柄麻花钻不需要特殊的专用夹具，只要装夹部位的夹持长度达到柄部直径的1.5倍以上，就能保证足够的装夹夹紧力，避免钻削过程中出现钻头打滑转动的问题。实际加工场景中，针对不同的加工深度需要匹配对应的排屑策略，当钻孔深度超过3倍钻头直径时，需要采用间歇进给的方式及时排出槽内切屑，避免切屑卡滞导致钻头折断。这套三维模型完整还原了所有结构细节，可直接用于钻削加工的运动仿真，验证不同进给参数下的刀具干涉情况，也可作为夹具设计的配套参考模型，完成钻套、导向套等工装的尺寸匹配设计，减少实际生产中的试错成本。
