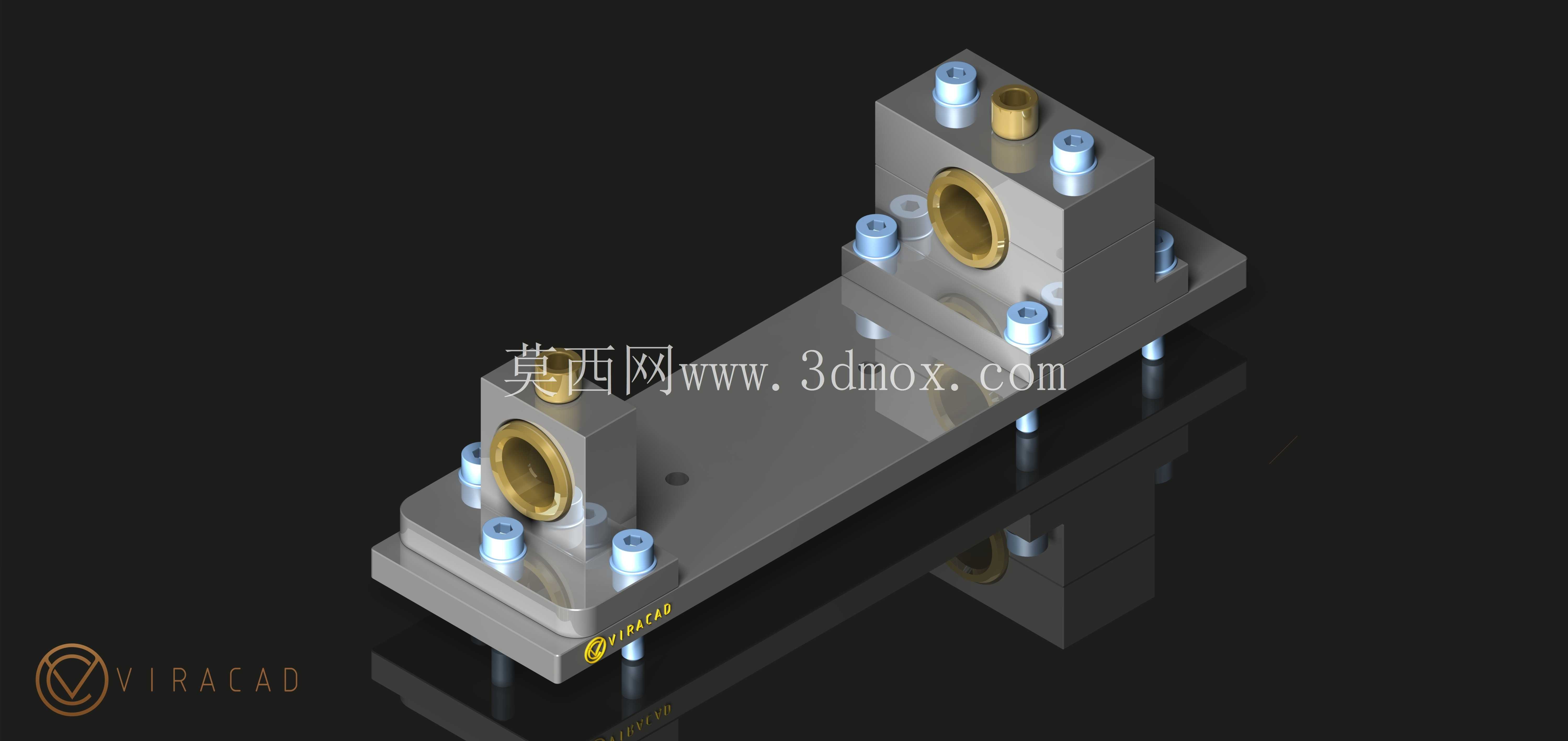

双轴承立式监控设备安装固定底座结构

这款立式双轴承安装底座，主要面向户外及工业场景下的监控类传感设备安装需求，在厂区周界安防、交通路口监控布设、生产线视觉检测工位架设等场景中都能适配。区别于常规的单轴铰接监控支架，该底座采用双轴承同轴排布的结构设计，上下两个带铜衬套的轴承孔位可穿装监控设备的俯仰调节转轴，相比单轴承支撑结构，能大幅降低转轴悬臂端的径向跳动量，即使搭载重量较大的长焦监控镜头、热成像传感模组，也能避免长期转动后出现的轴端下垂、调节卡顿问题，保证设备角度调节的顺畅度与长期定位精度。

从结构布局来看，底座整体分为下部安装基板与上部轴承立板两个功能区域，下部安装基板采用长条形平板结构，基板上预留了多组内六角螺栓安装沉孔，安装孔位沿基板长度方向对称排布，可适配不同间距的设备安装梁、墙面预埋螺柱，安装时螺栓头可完全沉入沉孔内，不会出现凸起干涉，保证基板与安装面完全贴合，避免长期受载后出现应力集中导致的基板变形。上部的轴承立板与下部基板采用一体化加工成型的结构思路，省去了额外拼接装配的工序，也消除了拼接缝隙带来的装配误差，立板上的两个轴承孔采用同轴度公差管控，孔内压装的铜质衬套具备自润滑特性，无需频繁加注润滑脂即可保证转轴长期转动无卡滞，衬套与孔位采用过盈配合压装，能承受转轴转动带来的径向冲击载荷，不会出现衬套随转轴转动移位的问题。

立板顶部还预留了两个定位销孔与一个螺纹安装孔，可用于安装设备的角度锁止结构，当监控设备调整到预设角度后，可通过顶部的锁止螺钉顶紧转轴端面，实现角度的可靠固定，避免户外大风、设备运行振动导致的角度偏移。立板与基板的衔接位置做了圆弧过渡处理，而非直角直连，这种设计能有效降低衔接位置的应力集中系数，在底座承受设备侧翻力矩、外部冲击载荷时，不会在直角衔接位置出现应力断裂，提升整体结构的抗载荷能力。

在安装边界方面，该底座的下部基板宽度控制在常规监控安装横臂的适配范围内，安装孔的孔距兼容市面主流的监控设备安装标准间距，无需对现有安装支架做额外打孔改造即可直接替换安装。上部立板的高度经过测算，既保证了两个轴承孔之间有足够的支撑跨距，提升转轴的支撑刚度，又不会因为立板过高导致整体重心上移，降低安装后的整体稳定性。底座上所有外露的螺栓连接位置都做了沉孔设计，既可以避免螺栓外露锈蚀，也能防止安装过程中螺栓与周边设备、走线产生干涉。

从实际使用的角度出发，这种双轴承底座结构相比常规的万向球头监控支架，承载能力提升明显，适合搭载重量在数公斤级的重型监控设备，比如带远焦镜头的高清摄像机、多光谱成像设备等，在长期户外使用场景下，铜衬套的耐磨性能远优于塑料衬套结构，不会因为温度交变、紫外线照射出现衬套老化碎裂的问题，维护周期大幅延长。底座的整体外形规整，没有多余的突出结构，安装后不会占用过多的横向空间，在密集布设监控点位的场景下，也不会出现相邻设备的安装干涉问题。结构设计上充分考虑了加工工艺性，所有平面都可通过常规铣削加工完成，轴承孔可通过一次装夹镗削成型，保证同轴度精度，压装铜衬套的工序也无需特殊工装，常规压装设备即可完成装配，适合批量加工生产，能够满足安防工程批量布设的采购需求。
