ZTK系列带键槽梅花弹性联轴器结构设计

　　做传动结构设计快十年，经手的联轴器选型没有上百也有八十，这款带键弹性联轴器的结构细节，刚好踩中了很多中小功率传动场景的实际需求点。先从实际应用场景说，这类联轴器最常出现在伺服电机与滚珠丝杠的传动连接、小型泵组与驱动电机的轴对接、包装设备送料辊与动力端的连接工位，但凡涉及两根轴需要补偿同轴度误差、同时要缓冲传动冲击的场合，都能看到这类结构的身影。很多刚入行的设计师选联轴器的时候总盯着扭矩参数看，实际现场装调的时候才会发现，安装边界的尺寸限制、轴端的固定方式、允许的偏心偏角范围，才是决定选型能不能落地的关键。

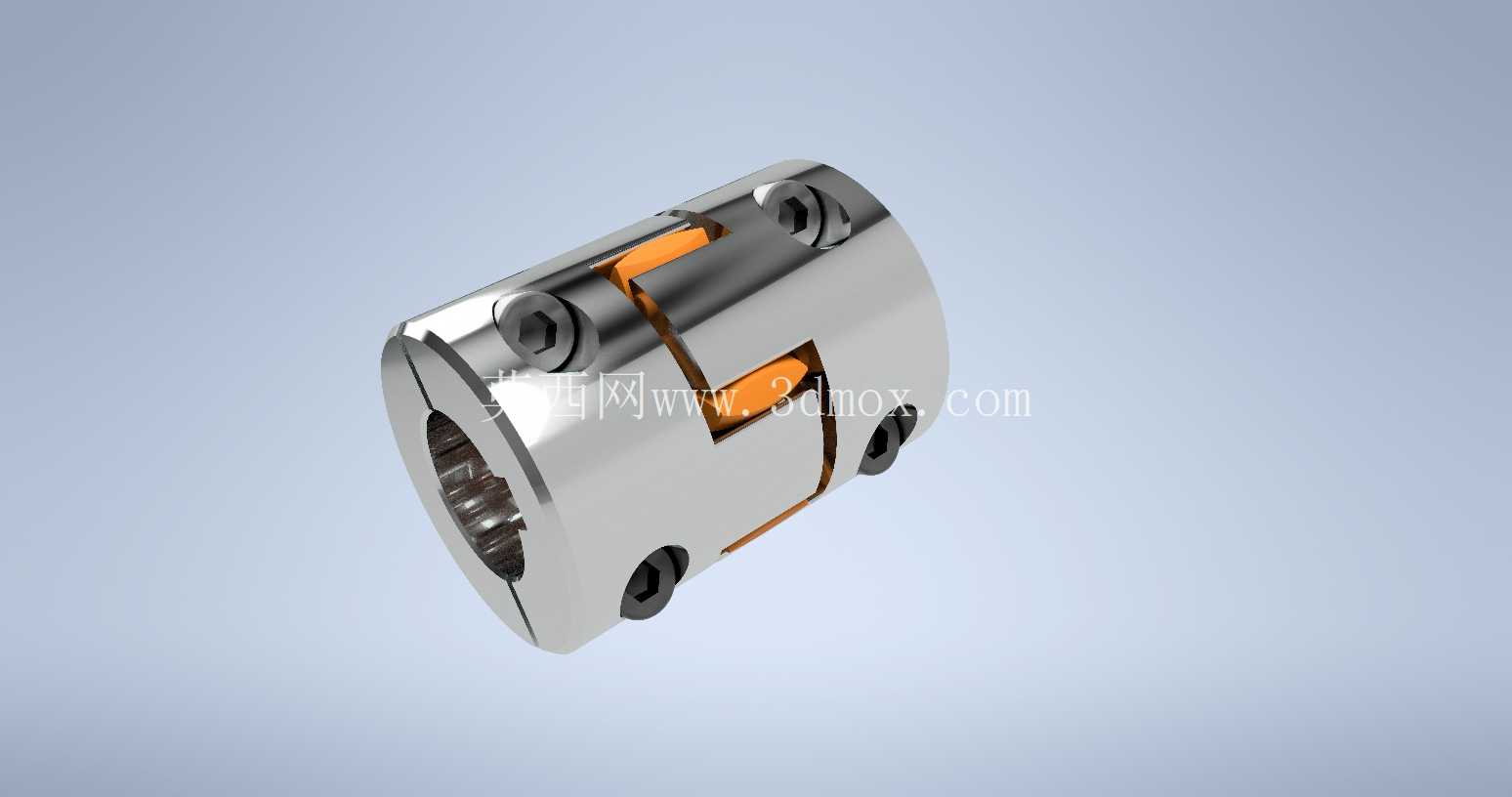

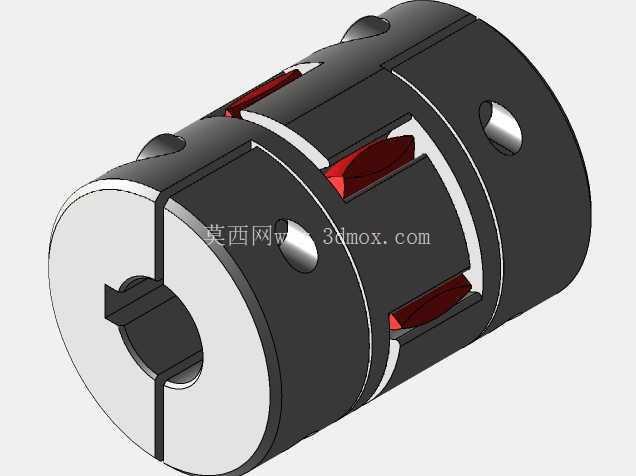

　　这款联轴器的主体采用两半金属毂体加中间弹性体的结构，金属毂体做了防锈的金属表面处理，中间的橙色弹性体是梅花形的聚氨酯材质，这种结构的好处是装配的时候不需要额外挪动两端的设备，只要把两个半毂分别固定在两根轴端，再卡入中间弹性体就能完成对接，后期维护更换弹性体的时候也不用拆移电机或者负载端，能省不少现场维保的功夫。说回设计思路，做这款联轴器三维建模的时候，首先要考虑的是轴孔的键槽配合公差，带键的连接方式相比顶丝固定，能传递更大的扭矩，不会出现频繁正反转的时候轴和毂体打滑的问题，很多轻载场合用顶丝固定的联轴器，跑个半年就容易出现轴孔磨损、传动精度丢了的情况，带平键的连接就能规避这个问题。

　　毂体上的紧定螺钉是做了沉孔设计的，不会在运转的时候因为螺钉突出产生风阻或者安全隐患，螺钉的位置刚好对准键槽的侧面，锁紧的时候能把键牢牢压在键槽侧壁，进一步消除传动间隙。尺寸方面，这款联轴器的外径40mm，总长度55mm，这个尺寸段刚好适配100W到400W的伺服电机输出轴，或者同功率段的异步电机轴端，两端轴孔默认是14mm的孔径，最大可以加工到22mm的孔径，能覆盖大部分常规小型传动的轴径需求，安装的时候要注意，两端轴的插入深度不要超过毂体的轴孔深度，不然会导致两个半毂顶死，弹性体没法正常发挥缓冲补偿的作用。实际使用的时候，这款联轴器能补偿的径向偏心大概在0.2mm左右，角向偏角可以到1度，轴向窜动的补偿量大概有0.5mm，这个补偿量足够覆盖普通机加件的安装误差，不需要刻意把两根轴的同轴度调到零位，能降低现场安装的调试难度。中间的弹性体除了缓冲传动过程中的冲击载荷，还能起到一定的减震作用，比如在送料机构频繁启停的时候，弹性体可以吸收掉负载端的冲击，避免冲击直接传到电机输出轴上，延长电机轴承的使用寿命。

　　建模的时候要注意，弹性体的瓣形结构和两个半毂的凸爪是间隙配合，间隙量控制在0.1mm左右，既不能太松导致传动回差太大，也不能太紧导致装配的时候卡不进去，另外毂体上的键槽要严格按照平键的公差标准来做，宽度方向的公差取N9，轴孔的公差取H7，这样和轴配合的时候不会出现松旷或者装不进去的问题。很多人做联轴器建模的时候容易忽略动平衡的问题，这款联轴器因为是对称结构，只要加工的时候保证同轴度，在10000rpm的转速下运转也不会出现明显的振动，刚好能满足大部分高速轻载的传动场景需求，比如雕刻机的主轴传动、小型离心机的动力连接，这个转速段的性能完全够用。另外要提的是，这种梅花弹性联轴器属于失效保护型的传动件，就算中间的弹性体因为长期使用磨损碎裂，两个半毂的金属凸爪还是会扣在一起，不会出现动力端和负载端直接脱开的情况，能避免设备因为传动突然失效产生安全事故，这也是很多设备选型的时候优先选这类结构的原因之一。在做装配校核的时候，要注意联轴器的外径不能和周围的机架、护罩产生干涉，55mm的总长度要算好两端轴的伸出长度，留够至少1mm的轴向间隙，避免设备运转发热轴伸长的时候顶死联轴器。
