气动直线驱动气缸结构设计方案

　　在工业气动系统的搭建场景中，这类直线驱动气缸是完成往复直线动作的核心执行部件，广泛分布在自动化装配线的工件推送工位、工装夹具的夹紧松开回路、包装设备的物料顶出机构、轻工机械的节拍式进给单元中，承担着将压缩空气的压力能转换为机械直线运动动能的作用，相比液压驱动元件，它的动作响应速度更快，介质清洁无泄漏污染风险，日常维护成本更低，适合在对环境洁净度有一定要求的电子组装、食品包装、纺织加工等生产场景中使用。

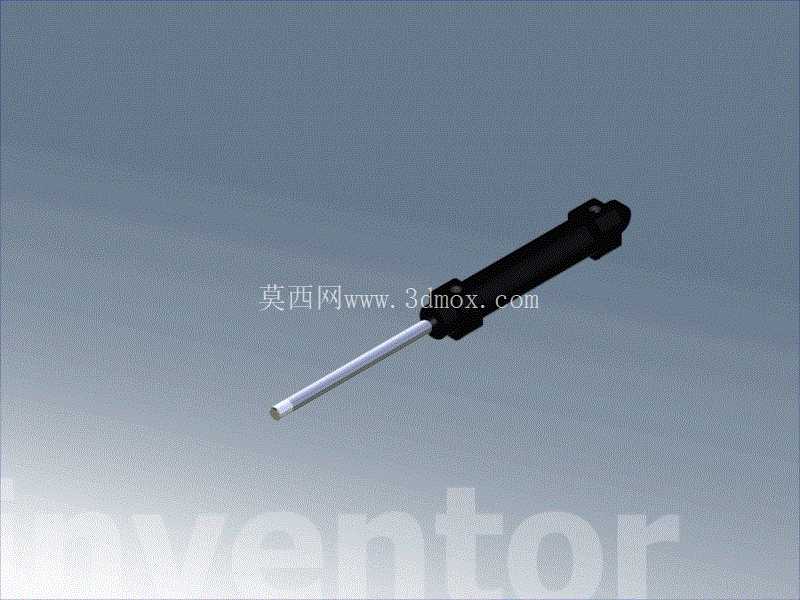

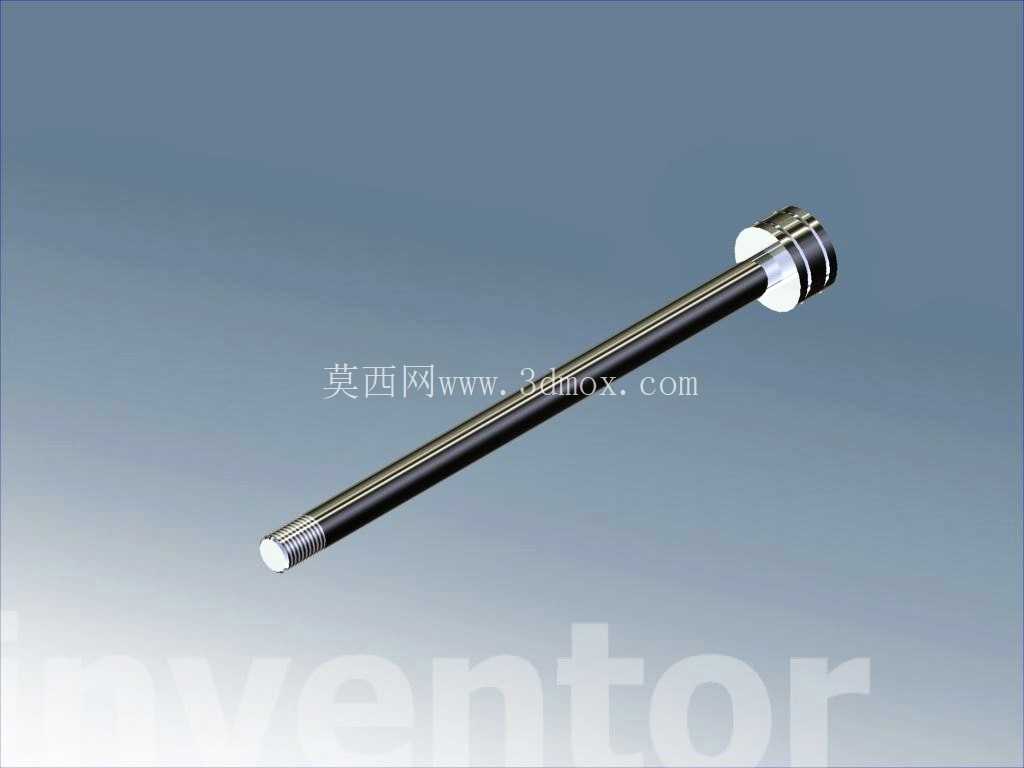

　　从结构设计逻辑来看，这款气缸采用了单杆双作用的经典结构布局，缸筒部分选用硬质阳极氧化的铝合金材质，内壁做了高精度珩磨处理，表面粗糙度控制在Ra0.2以下，能够保证活塞在缸内往复运动时的密封件磨损量降到最低，同时减少运动过程中的卡滞风险；活塞部位搭配了双向耐磨密封圈，既可以保证活塞前后腔的气压隔离效果，又能承受长期高频往复运动的摩擦损耗，活塞杆选用了调质处理的中碳钢材质，表面做了硬铬电镀处理，镀层厚度控制在0.02-0.03mm区间，硬度达到HV800以上，能够抵御外部环境中的粉尘、水汽侵蚀，同时避免活塞杆伸出过程中被外部硬物刮伤导致密封失效。

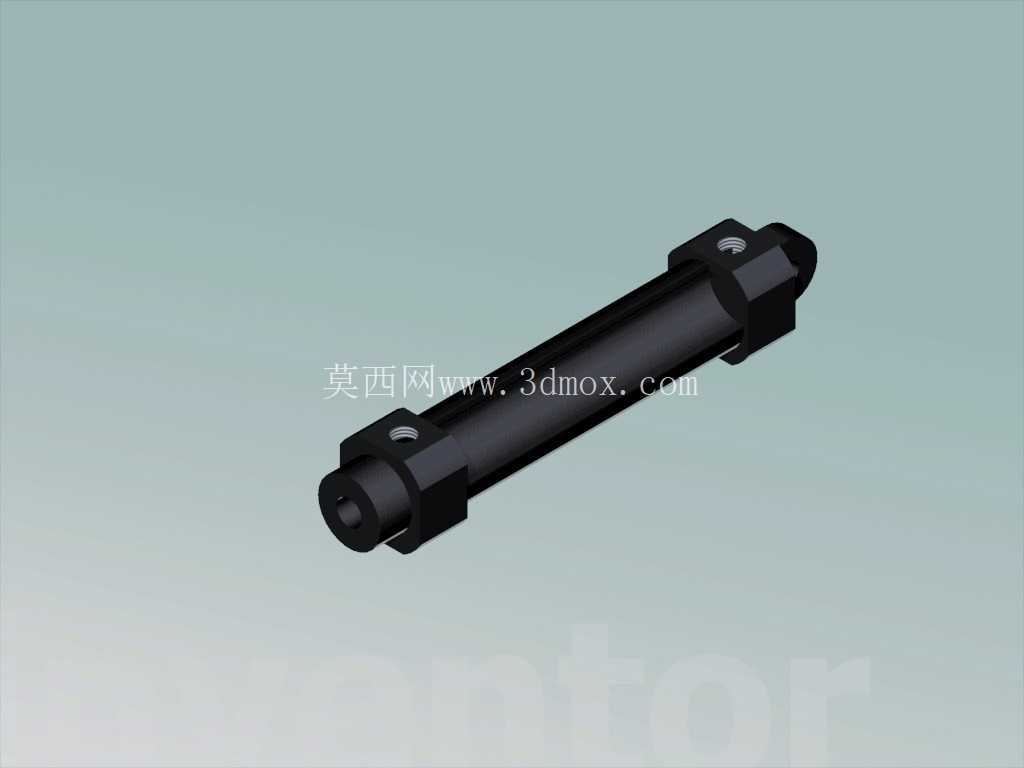

　　在安装边界的设计考量上，这款气缸的尾部采用了铰接式安装接口，前端活塞杆端预留了内螺纹连接孔，可以适配不同规格的鱼眼接头、连接法兰或者推板附件，能够满足不同安装姿态的使用需求，不管是水平安装完成水平方向的推送动作，还是垂直安装完成上下方向的顶升动作，都可以通过搭配对应的安装附件实现可靠固定；缸筒的外径尺寸控制在常规气动元件的通用规格区间内，和同行程规格的标准气缸安装孔位具备互换性，设备维护时可以直接替换同规格的标准产品，不需要重新调整安装机架的尺寸。从功能特性的角度来说，这款气缸的进出气口分布在缸筒的前后端盖位置，采用了标准的内螺纹气口，可以直接搭配市面上通用的快插气管接头，不需要额外做转接处理；端盖部位设置了缓冲调节针阀，当活塞运动到接近行程端点位置时，会通过节流排气的方式实现柔性减速，避免活塞直接撞击端盖产生噪音和结构冲击，延长气缸的整体使用寿命，缓冲行程的长度可以通过端盖上的调节螺钉进行微调，适配不同运动速度下的缓冲需求。

　　在实际选型匹配过程中，需要结合设备的实际负载重量、动作节拍要求、工作气压区间来确认对应的缸径和行程参数，这款结构的气缸可以适配0.1-1.0MPa的工作气压范围，在0.6MPa的标准工作气压下，能够输出和缸径对应的稳定推拉力，满足大部分常规工业场景的直线驱动需求；建模过程中对所有密封槽的尺寸、配合公差都做了精准还原，能够直接用于气动系统的方案布局验证、安装干涉检查，也可以作为非标设备设计时的标准元件库模型调用，在三维装配环境中可以直接模拟气缸的伸缩动作行程，提前排查设备布局中存在的行程干涉、安装空间不足等问题，减少实际加工装配阶段的整改成本。
