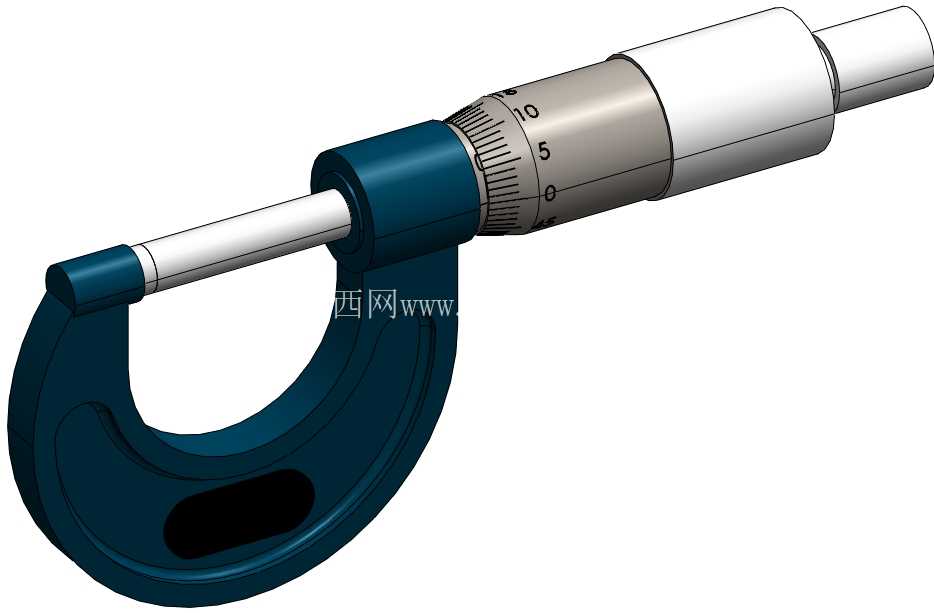

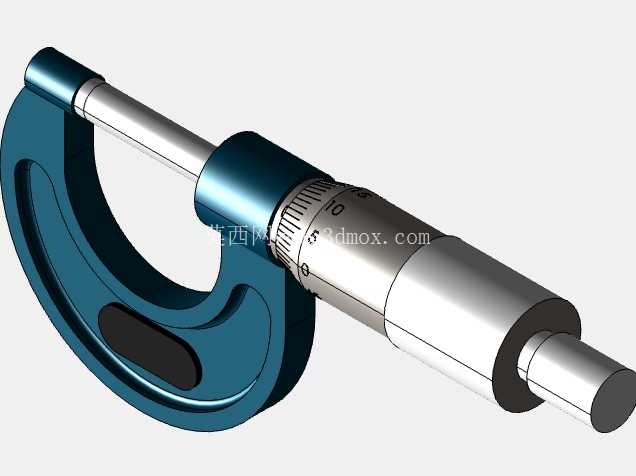

高精度0-25mm机械式外径千分尺结构

　　在机械加工现场的尺寸终检环节，外径千分尺是出镜率最高的接触式精密量具之一，这款量程覆盖0到25毫米的机械式千分尺，分度值达到0.01毫米，完全能满足IT6到IT7级精度的轴类、外圆类零件尺寸检测需求，不管是普通车床加工后的轴径抽测，还是磨床精加工后的尺寸确认，或是五金冲压件的外轮廓厚度检测，都能靠它拿到稳定可靠的测量数据。从结构设计逻辑来看，这款千分尺沿用了经典的螺旋副传动原理，把测微螺杆的旋转运动转化为测砧方向的直线位移，固定套管上的主刻度每格对应0.5毫米的进给量，微分筒锥面的圆周刻度均匀划分为50等分，配合精密研磨的螺纹副，每旋转一格测微螺杆刚好前进0.01毫米，从机械结构上从根源保证了读数的精度基准。

　　尺架部分采用了弓形的深腔结构设计，足够的开档空间能让测量端顺利卡入常规轴类零件的外圆表面，架体表面做了隔热防滑的包覆处理，避免手持测量时体温传导导致金属架体产生热变形，影响最终测量数值的准确性，架体上预留的椭圆减重孔，在不降低整体结构刚性的前提下减轻了整体重量，长时间手持检测也不容易产生手部疲劳。测砧与测微螺杆的测量端面都经过了超硬合金镶嵌与精密研磨处理，平面度与平行度公差控制在微米级，长期反复接触被测工件也不容易出现磨损，能长期维持测量精度的稳定性，测力装置设置在微分筒的尾端，达到额定测量力时会发出棘轮打滑的声响，提醒操作者停止旋转，避免不同操作人员施加的压力不同导致测量值出现偏差，也能防止过大的测力损坏精密螺纹副或是刮伤工件的被测表面。

　　锁紧装置布置在尺架靠近测微螺杆的位置，扳动锁紧拨杆就能固定测微螺杆的位置，方便在难以直接读数的工位上锁定测量值后取出读数，也能用于批量零件检测时的尺寸快速比对。从安装与使用的边界尺寸来看，这款千分尺整体长度适配成年人单手握持的尺寸范围，弓形架的最大开档深度能覆盖直径25毫米以内的外圆零件测量需求，不需要额外的安装固定支架，手持即可完成全部测量操作，日常存放时只要配合专用量具盒放置在干燥无强磁的环境中，定期做零位校准与螺纹副润滑，就能长期维持稳定的测量性能。

　　在车间实际使用场景里，这类千分尺常和游标卡尺、百分表搭配组成现场尺寸检测的基础量具组，相比卡尺它的测量力更恒定，读数精度更高，相比光学类测量设备它不需要外接电源，对使用环境没有苛刻要求，油污、切削液飞溅的加工现场也能正常使用，不管是一线操作工人的自主过程检验，还是质检环节的成品终检，都能适配对应的检测需求。建模过程中对千分尺各部件的配合间隙做了符合实际装配关系的还原，测微螺杆与尺架导向孔的配合、微分筒与固定套管的同轴度、各刻度线的位置关系都完全参照实物比例搭建，能直接用于机械测量教学的演示模型，也能作为工装设计场景里的量具占位模型，用于验证检测工位的操作空间是否满足手持测量的活动范围需求，避免工装设计完成后出现量具无法顺利卡入测量位置的问题。
