可调式斜角测量角度规结构设计

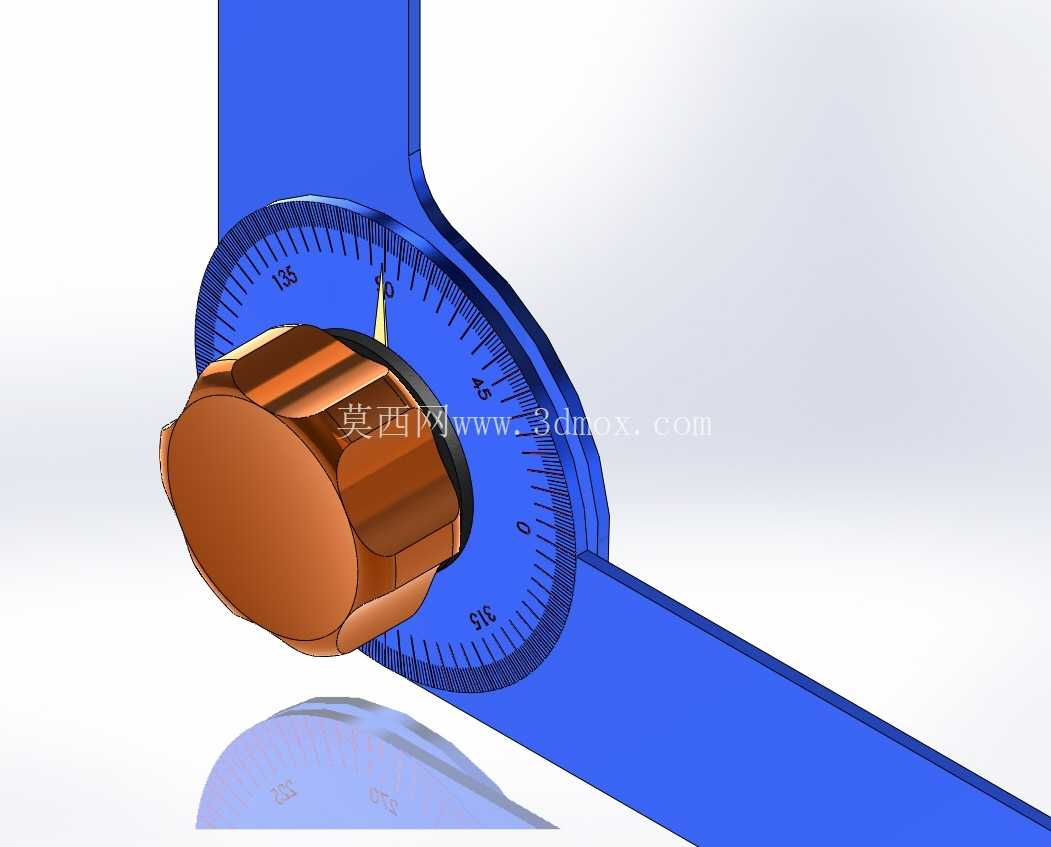

　　在机械加工现场的角度检测环节，经常会遇到工件斜角、坡口角度、模具合模面倾角这类非正交角度的快速测量需求，普通直角尺、平直度检测工具无法完成这类参数的核验，这款斜角测量器具正是针对这类场景设计的手动测量工具。从结构组成来看，它采用双尺身铰接的核心结构，两个平直尺身通过中心的锁紧旋钮连接，铰接位置集成了圆周刻度盘，刻度盘沿铰接中心做360度圆周刻线，最小刻度间隔对应1度的测量分辨率，能够满足常规金加工、模具修配场景下的角度检测精度要求。尺身部分选用平直度较高的板材加工，测量边做了倒角修边处理，避免测量时尺边毛刺刮伤工件表面，同时保证尺边与工件被测面的贴合度，减少因贴合间隙带来的测量误差。

　　中心的锁紧旋钮采用滚花防滑结构设计，旋钮拧紧后可以锁定两个尺身的张开角度，方便测量后将量具从工件上取下读取数值，避免移动过程中尺身转动导致读数偏差，旋钮的锁紧力矩经过适配，既可以保证角度锁定后不会发生松脱，又不会因为力矩过大导致铰接轴变形，影响转动的顺滑度。在实际使用场景中，这类斜角量角器可以用于铸件飞边的斜度核验、冲压模具刃口角度的修配检测、焊接坡口的角度核对、钣金折弯件的角度复检等多个环节，相比数显角度测量工具，它没有电路元件，不需要供电，在车间多油污、多切削液的恶劣环境下可靠性更高，不会因为液体侵入出现电路故障，日常维护只需要定期擦拭尺身、在铰接轴位置滴少量润滑油保证转动顺畅即可，对使用人员的操作门槛也更低，不需要进行参数设置，贴合被测面后锁紧读数就能完成测量。设计过程中，铰接轴的同轴度是核心控制要点，刻度盘的刻线中心必须与铰接轴的回转中心完全重合，否则会带来系统性的测量误差，因此在建模时，先确定铰接轴的中心轴线，再以该轴线为基准绘制圆周刻度的草图，两个尺身的测量边都需要通过该回转中心，保证尺身张开角度与刻度盘读数的对应关系准确。尺身的厚度设计兼顾了刚性和便携性，厚度过薄会导致尺身容易发生弯折变形，测量时尺边无法保持平直带来误差，厚度过大则会增加量具整体重量，长时间手持测量容易产生疲劳，同时在测量狭小空间内的角度时，过厚的尺身无法伸入测量位置，适配性会下降。

　　刻度盘的刻度标识采用蚀刻工艺加工的思路设计，避免使用印刷刻度，防止长期使用过程中刻度被磨损导致读数不清，刻度线的长度做了区分，整十度位置的刻度线更长，方便快速定位读数区间，减少读数时的视差影响。尺身的末端做了圆弧过渡处理，避免尖锐边角在使用过程中划伤操作人员，也能减少尺身边角磕碰变形的概率，延长量具的使用寿命。在安装边界方面，这款量具属于手持便携式工具，不需要固定安装，收拢状态下整体外形细长，可以放入工具柜的抽屉或者随身工具包中携带，铰接位置的旋钮突出高度控制在合理范围，不会因为突出过多导致放置时不稳，也不会在测量时与工件表面发生干涉。

　　针对模具修配场景的使用需求，尺身的测量边做了淬火硬化处理的设计预留，提高测量边的耐磨性，长期与金属工件表面接触摩擦也不会出现磨损凹陷，保证测量边的直线度长期稳定。在测量小角度斜面时，可以将其中一个尺身贴合在工件的基准面上，另一个尺身旋转至与被测斜面完全贴合，锁紧旋钮后直接读取刻度盘上的数值，不需要进行角度换算，操作流程简单，新入职的质检人员经过简单讲解就能掌握使用方法。相比固定角度的角度样板，这款可调式的量角器可以覆盖0到180度的常用斜角测量范围，不需要配备多块不同角度的样板，减少了工具管理的成本，也避免了样板选错导致的测量误判。在建模过程中，对铰接位置的配合间隙做了合理设定，间隙过小会导致尺身转动卡滞，间隙过大则会导致尺身晃动，带来测量误差，最终的配合间隙控制在既能保证尺身转动顺滑无卡滞，又不会出现明显的径向晃动的区间内，保证测量的重复性精度。锁紧旋钮与铰接轴采用螺纹连接，拧紧时旋钮的端面会压紧尺身的接触面，通过摩擦力实现角度锁定，接触面处增加了防滑垫片，提高锁紧后的摩擦力，避免在受到轻微外力时尺身发生转动。
