四腔带潜伏浇口注塑模具结构设计

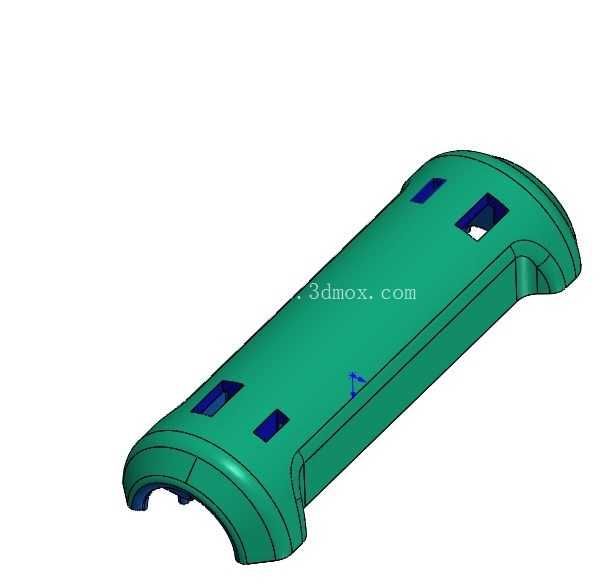

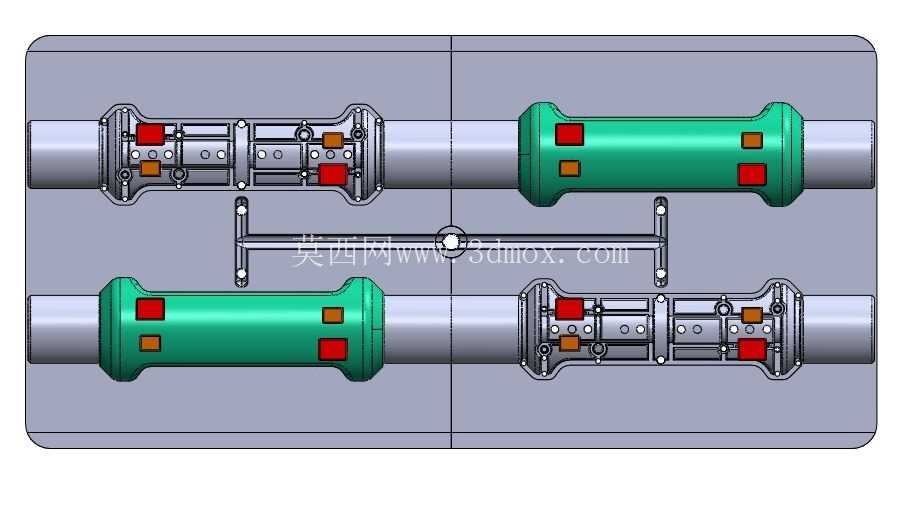

　　这套四腔模具采用潜伏式浇口进料方案，在量产场景中主要适配小型塑胶件的批量注塑生产，常见于消费电子小结构件、家电接插件、日用塑胶卡扣类零件的成型工序，相比两板模的侧浇口结构，潜伏浇口能在开模过程中自动完成浇口与塑件的切断，无需后续人工修剪浇口工序，能大幅降低后处理人工成本，适配全自动注塑生产流水线的节拍要求。从结构布局来看，四腔采用平衡式排布，浇注系统从主流道出发经分流道均匀分配至四个模腔，能保证四个型腔的充模压力、熔体填充速度保持一致，避免出现多腔件成型质量不均、飞边或缺胶的问题。

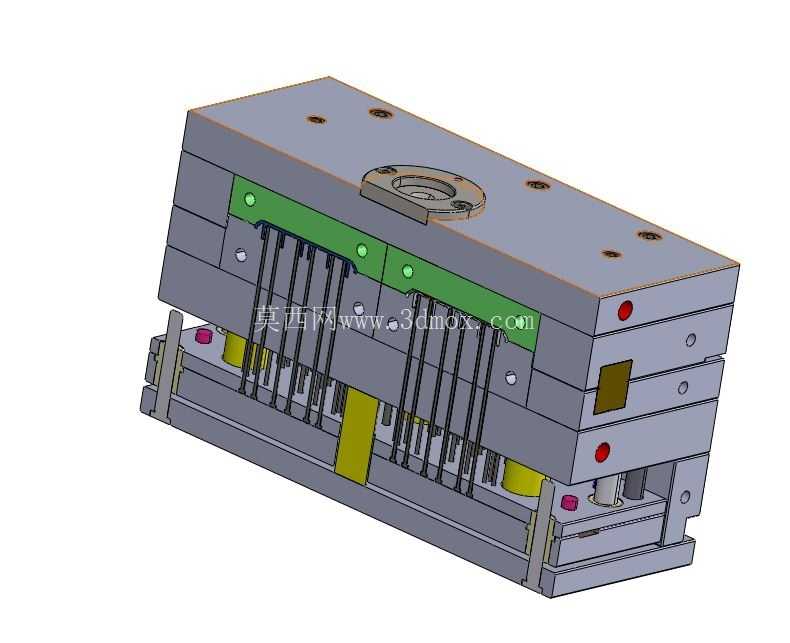

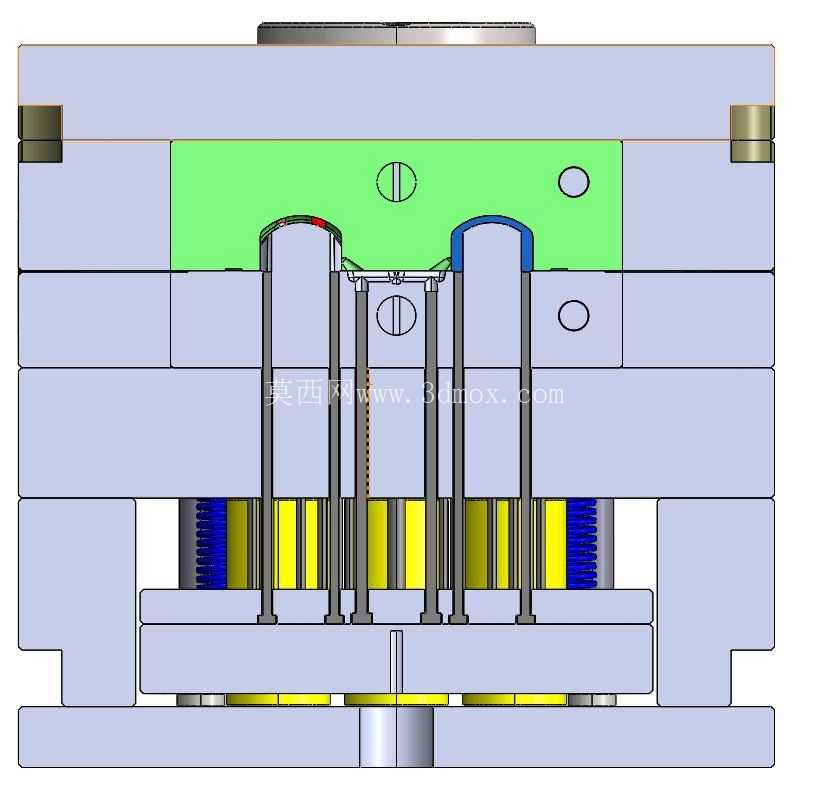

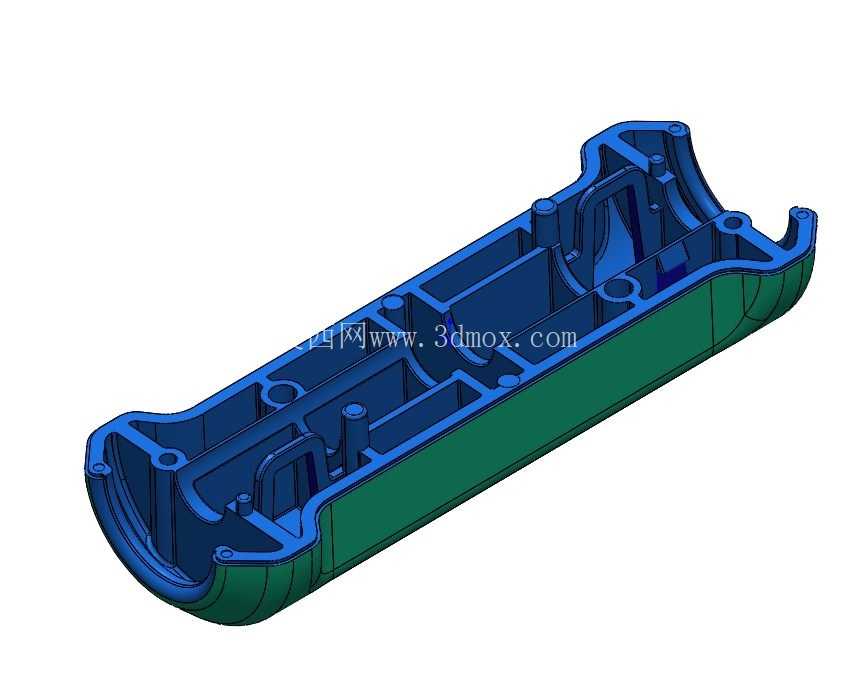

　　模架部分采用标准龙记模架的叠层结构，从上至下依次为面板、A板、B板、方铁、顶针面板、顶针底板、底板，导柱导套设置在模架四角，合模时提供精准导向，避免合模错位导致的型腔碰伤。顶出系统采用圆顶针搭配直顶的组合结构，顶针排布对应塑件的加强筋、柱位等包紧力较大的区域，开模后顶出板带动顶针平稳将塑件从型芯侧推出，顶出行程经过核算，能保证塑件完全脱离型芯且不会出现顶白、顶穿的缺陷。冷却系统采用环绕式水路布局，在型腔、型芯内部钻设直通式冷却水道，水道距离型腔壁的距离保持在15-20mm区间，相邻水道间距控制在3倍水道直径左右，能保证模温均匀分布，减少塑件成型后的翘曲变形量，缩短成型周期。

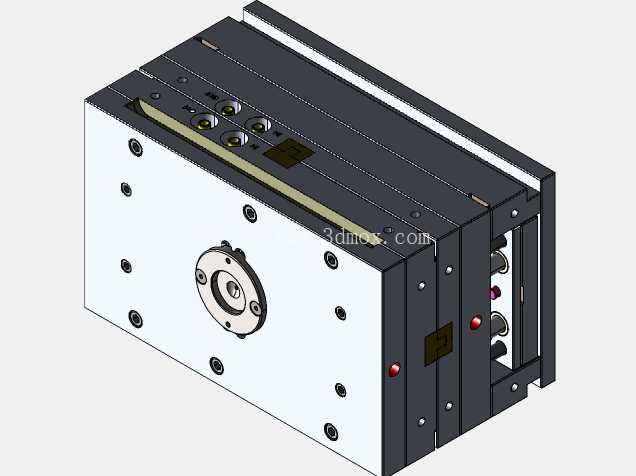

　　潜伏浇口设置在塑件的内侧隐蔽位置，浇口角度设计为35度-45度，开模时浇口在剪切力作用下自动断开，断口位置隐蔽不会影响塑件外观面质量，省去后续打磨浇口的工序。模具的定位圈采用标准100mm直径规格，适配常规注塑机的定位孔尺寸，浇口套球面半径匹配注塑机喷嘴SR尺寸，避免注射过程中出现溢料问题。锁模结构除了导柱导套的定位外，还在模架侧面设置了边锁，进一步提升合模精度，避免长期生产后导柱磨损导致的合模错位。排气槽开设在型腔的填充末端，深度控制在0.02-0.03mm，既能保证型腔内的空气顺利排出，避免出现困气烧焦的缺陷，又不会产生飞边。

　　整套模具的安装尺寸适配120T-160T规格的卧式注塑机，模架长宽尺寸控制在350mm*400mm区间，开模行程经过核算，能满足潜伏浇口自动脱落、塑件顺利取出的空间要求，安装时通过压板将模架固定在注塑机的动定模板上，定位圈装入注塑机定模板定位孔后完成对中，接通冷却水路、顶出限位信号即可投入量产。在日常生产维护中，潜伏浇口位置需要定期检查磨损情况，若浇口磨损过大容易出现浇口断不干净、拉丝的问题，顶针需要定期润滑避免出现顶针卡滞、烧死的故障，冷却水道需要定期清理水垢，避免水路堵塞导致模温不均影响成型质量。这套结构的模具在量产中能实现全自动运行，单模成型周期可控制在20-30秒区间，相比普通侧浇口模具生产效率提升30%左右，同时能保证塑件的外观质量一致性，适合单批次十万级以上的量产订单需求。
