中空制品成型用吹塑模具结构设计

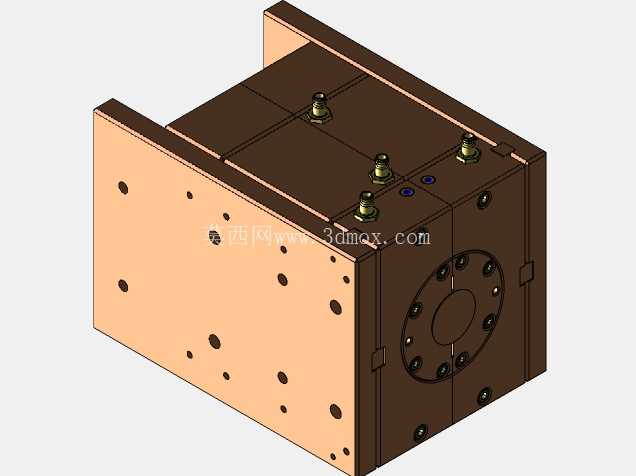

这套吹塑成型工装主要面向日用包装、工业储液类中空塑料制品的批量生产场景，适配常规挤出吹塑成型设备的安装接口，可完成从型坯夹持、吹气成型到冷却定型的完整工序流程。从结构布局来看，模具采用对称分模设计，分模面经过精密研配，合模后可保证型腔完全密封，避免吹塑过程中出现飞边、漏气等成型缺陷，模架部分采用标准模坯加工，侧面的安装孔位按照通用吹塑设备的装夹基准排布，无需额外加工转接板即可直接上机安装，大幅缩短模具上机调试的周期。

模具的型腔部分根据目标制品的外形轮廓做了等距壁厚补偿设计，考虑到吹塑过程中型坯在不同位置的拉伸比差异，在型腔转角、深腔位置做了针对性的排气槽布局，排气槽深度控制在0.02-0.03mm区间，既可以保证型坯吹胀时型腔内的空气顺利排出，避免制品表面出现缺料、气泡、熔接痕等问题，又不会让熔融的塑料原料渗入排气槽形成难以清理的飞边。模具正面的法兰式接口是吹气杆的安装定位位，接口处做了同轴度公差约束，保证吹气杆伸入型坯时的对中精度，避免吹气时型坯偏移导致的制品壁厚不均问题。

模架上的多组紧固螺栓按照受力分布做了等距排布，合模时的锁模力可以均匀传递到整个分模面，避免局部锁模力不足导致的飞边溢出，同时模架内部集成了循环冷却水道，水道走向沿着型腔轮廓均匀排布，可保证成型过程中型腔各区域温度均匀，制品冷却收缩率保持一致，减少成型后的翘曲变形问题，提升制品尺寸精度。侧面的多孔位结构分别对应冷却水路接口、导向柱安装位以及顶出机构的过孔，导向柱采用高耐磨轴承钢制作，配合铜质导向套，可保证长期反复开合模过程中的定位精度，避免分模面错位擦伤型腔表面。

在实际生产应用中，这套模具可适配不同熔融指数的PE、PP等常用吹塑原料，通过调整吹气压力、冷却时长以及锁模力参数，可生产不同容量的中空类制品，比如民用储水桶、化工包装桶、汽车塑料风管等产品。设计过程中充分考虑了模具的维护便利性，型腔镶块采用可拆式结构，当生产不同规格的同类型制品时，仅需更换对应型腔镶块即可，无需重新制作整套模架，有效降低多品种生产的模具投入成本。顶出机构采用多点式顶出布局，顶出力均匀分布在制品的非外观面，避免顶出过程中制品出现顶白、变形等缺陷，保证成型后制品的外观质量满足使用要求。模具的整体安装边界尺寸经过优化，在保证结构强度的前提下尽可能压缩模架整体体积，可适配不同吨位的中小型吹塑设备，提升模具的设备适配范围，减少生产企业的设备适配改造成本。
