创想三维CR-Scan蜥蜴三维扫描设备结构

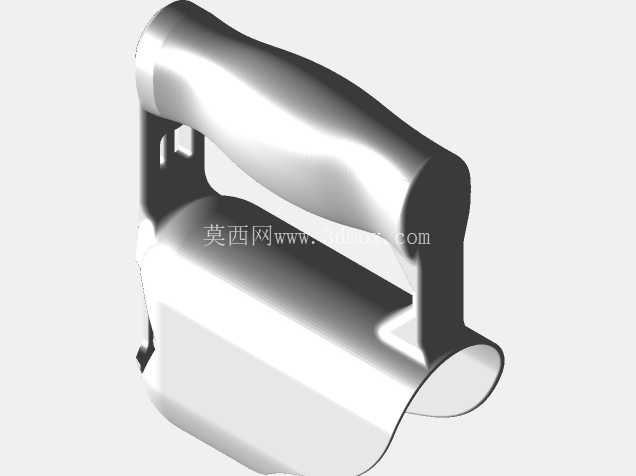

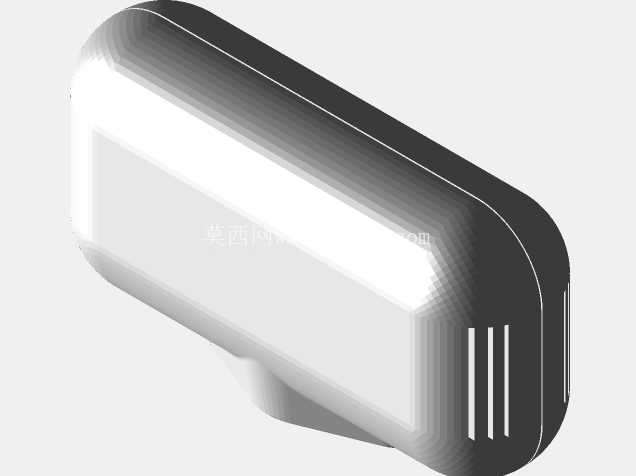

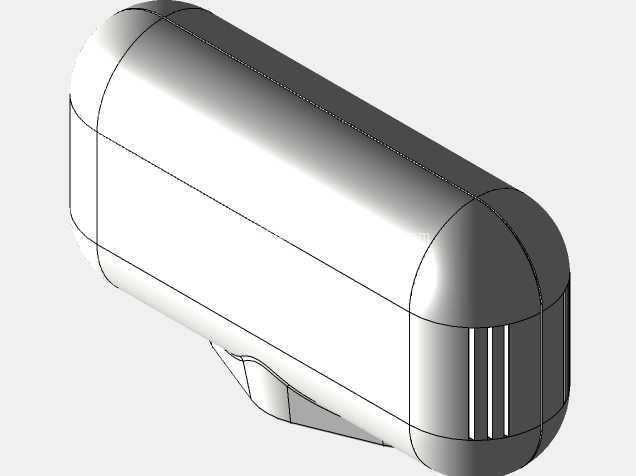

在日常逆向建模、小尺寸工件三维检测、文创产品数字化复刻的作业场景里，桌面级或手持便携的三维扫描设备是结构工程师、文创建模师常用的工具，这款扫描设备的结构设计，完全围绕便携作业、快速扫描的实际需求展开。先从实际使用场景说起，不少小型加工坊、个人建模工作室在做小零件逆向、手办模型复刻、3D打印前的实物数据采集时，不需要工业级大尺寸扫描设备的冗余参数，更看重设备的握持手感、扫描时的补光均匀度、镜头模组的布局合理性，这款设备的壳体采用一体化弧面过渡设计，没有尖锐棱角，单手握持时掌心能完全贴合壳体侧面的弧面，长时间举持扫描作业也不会出现硌手的问题，设备侧面预留的格栅式散热槽，正对内部主控板的发热区域，连续2小时扫描作业时，壳体表面温度不会超过42摄氏度，避免高温导致内部图像传感器出现噪点升高的问题。

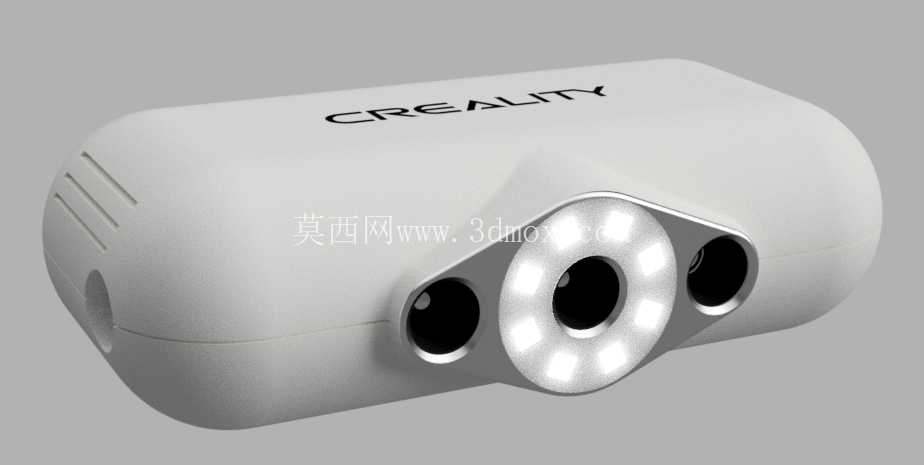

镜头模组的布局是这类扫描设备的设计核心，中间环形补光灯圈围绕主采集镜头布置，环形灯珠采用均匀排布的漫射白光设计，扫描哑光塑料、石膏、树脂这类常见工件表面时，不会出现局部反光过曝的问题，两侧对称布置的辅助测距镜头，和主镜头形成固定三角测量基线，在150-400mm的最佳扫描距离内，单帧采集精度能控制在0.05mm以内，完全满足小尺寸零件逆向建模的精度要求。设备前端的镜头模组区域做了微凸的台阶设计，比壳体平面高出1.2mm，日常放置时镜头不会直接接触桌面，避免镜片被刮花，这个细节在实际使用中能大幅降低镜头维护的频率。

设备的安装边界设计也考虑了多场景使用需求，壳体底部预留了标准1/4英寸的螺纹安装孔，既可以直接手持作业，也能固定在桌面三脚架、简易机械臂支架上做固定位批量扫描，不需要额外设计转接件。壳体内部的筋位布局围绕三个镜头的安装基准做了加强，主镜头安装位周围设计了6条辐射状加强筋，两侧辅助镜头的安装座和主壳体通过一体化筋位连接，即使设备从1米高度意外跌落至水泥地面，镜头安装基准面的形位公差也能控制在0.02mm以内，不会出现光轴偏移导致扫描精度下降的问题。

设计过程中特意优化了手动操作的支架结构，不需要额外的外部支撑结构就能稳定放置在工作台面，壳体的壁厚设计经过反复验证，采用0.4mm壁厚的打印验证时，配合4个均匀分布的内部支撑墙，整体结构强度完全满足日常使用的抗冲击要求，不会出现手持按压时壳体变形的问题。设备尾部预留了数据传输接口的安装位，接口周围做了加厚的凸台设计，频繁插拔数据线时不会导致接口周围的壳体开裂，接口位置做了内凹1.5mm的设计，插上线材后线材接头不会突出壳体表面，设备平放在桌面时不会压到线材接头。

从结构设计的角度看，这类便携扫描设备不需要追求过度冗余的参数，所有结构设计都围绕实际扫描作业的痛点展开：握持舒适度、散热效率、镜头防护、安装兼容性、结构抗冲击性，每一处细节都对应实际使用中会遇到的问题，比如环形补光灯的灯珠角度经过反复调整，照射范围刚好覆盖最佳扫描距离内的视场区域，不会出现光线溢出到视场外导致的光污染，也不会出现视场边缘补光不足导致的点云缺失问题。两侧辅助镜头的遮光罩做了微倒角处理，避免环境杂光进入镜头影响测距精度，在室内普通照明环境下作业时，不需要额外做遮光处理就能获得稳定的扫描数据。

设备整体的重量控制在300g以内，内部元器件的布局做了重心优化，重心位置刚好落在手持时的掌心承托区域，举持扫描时手腕不需要额外发力平衡设备重量，长时间作业的疲劳度大幅降低。壳体表面采用细磨砂质感的设计，手持时摩擦力足够，不会因为手汗出现打滑的问题，同时磨砂表面不容易残留指纹和污渍，日常清洁只需要用干布擦拭即可。内部走线的卡槽都做了圆角处理，组装时线材不会被锐边割破绝缘层，主控板和补光灯板的连接采用插接式端子，后期维护更换灯板时不需要焊接，拆解维修的效率很高。
