创想三维CR-Scan蜥蜴手持三维扫描仪结构设计

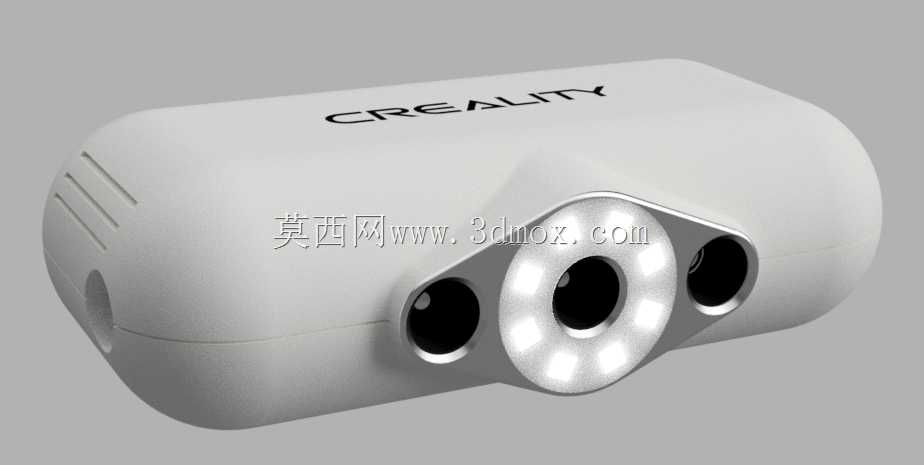

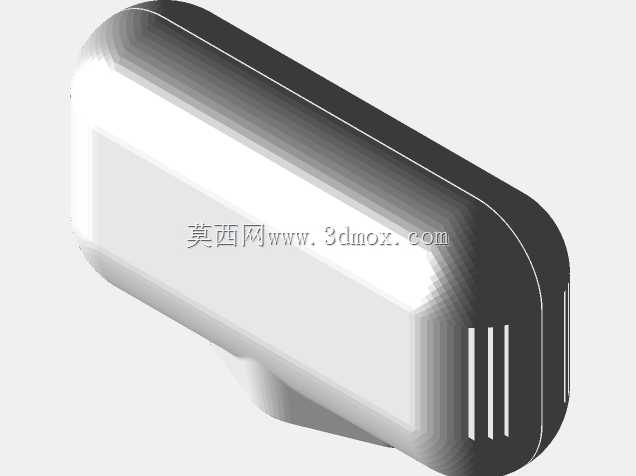

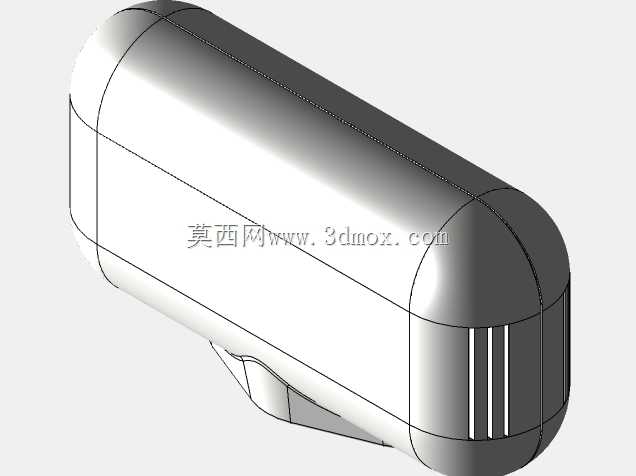

　　这款桌面级手持三维扫描设备的结构设计，完全围绕中小尺寸物件的逆向建模、3D打印前数据采集场景展开，日常可覆盖文创手办复刻、小型机械零件尺寸校核、教育实训三维数据采集、珠宝首饰逆向打版这类高频使用场景，无需搭配额外的外部定位靶标，单设备即可完成全流程扫描作业。从结构布局来看，设备正面采用中置主成像模组搭配两侧补光与辅助测距模组的排布，中间环形补光灯组可在扫描过程中提供均匀无暗角的结构光投射，避免物件表面反光、纹理凹陷处出现数据缺失，两侧的辅助成像镜头负责采集不同角度的特征点位，配合内置算法自动完成点云拼接，即便是扫描带有复杂曲面、细小凹槽的物件，也能保证特征还原度。设备外壳采用一体化弧面注塑成型设计，整体握持重心靠近设备中段，

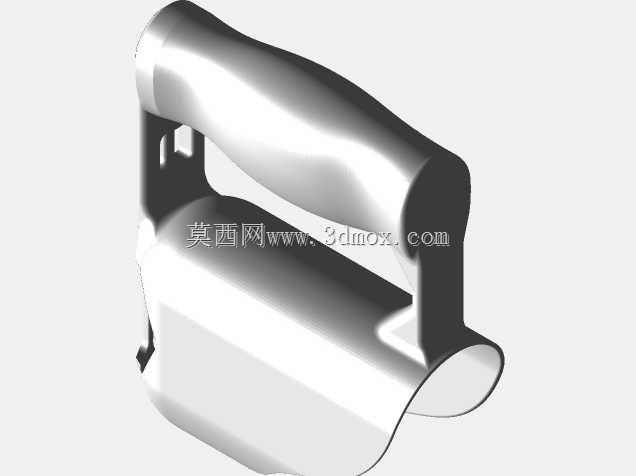

　　单手握持时手腕受力均匀，长时间连续扫描作业也不会产生明显的酸胀感，外壳侧面预留的散热格栅顺着内部电路板的散热风道排布，可将连续工作产生的热量快速导出，避免长时间运行出现温漂影响扫描精度。设计阶段特意优化了内部支架的受力结构，手动操作的支撑结构无需额外辅助固定件即可完成组装，壳体壁厚统一采用0.4mm喷嘴适配的壁厚参数，最少4面壁厚的设计既保证了外壳的结构强度，跌落时不会出现壳体开裂，也能适配常规FDM3D打印机的快速打样验证需求，打印过程中无需添加额外支撑，大幅降低样件制作的后处理工作量。设备的安装边界充分考虑了桌面使用与手持使用的双重需求，底部预留了通用三脚架安装螺孔，需要固定扫描小物件时可直接架设在常规摄影三脚架上，

　　无需定制专属支架，整体外形尺寸控制在手掌可完全握持的范围，收纳时可放入常规工具包内携带外出作业，外壳边缘全部做了R角过渡处理，既避免握持时硌手，也能防止磕碰时刮伤被扫描物件的表面。内部元器件的排布全部做了错位避让，镜头模组与补光灯板之间预留了足够的散热间隙，避免补光灯长时间工作的热量传导到镜头模组影响成像稳定性，壳体的拼接处采用卡扣加定位柱的配合方式，组装时无需额外治具即可快速对齐，后期维护拆解也不会破坏壳体结构。
