ArduinoUnoR3开发板防护支撑外壳设计

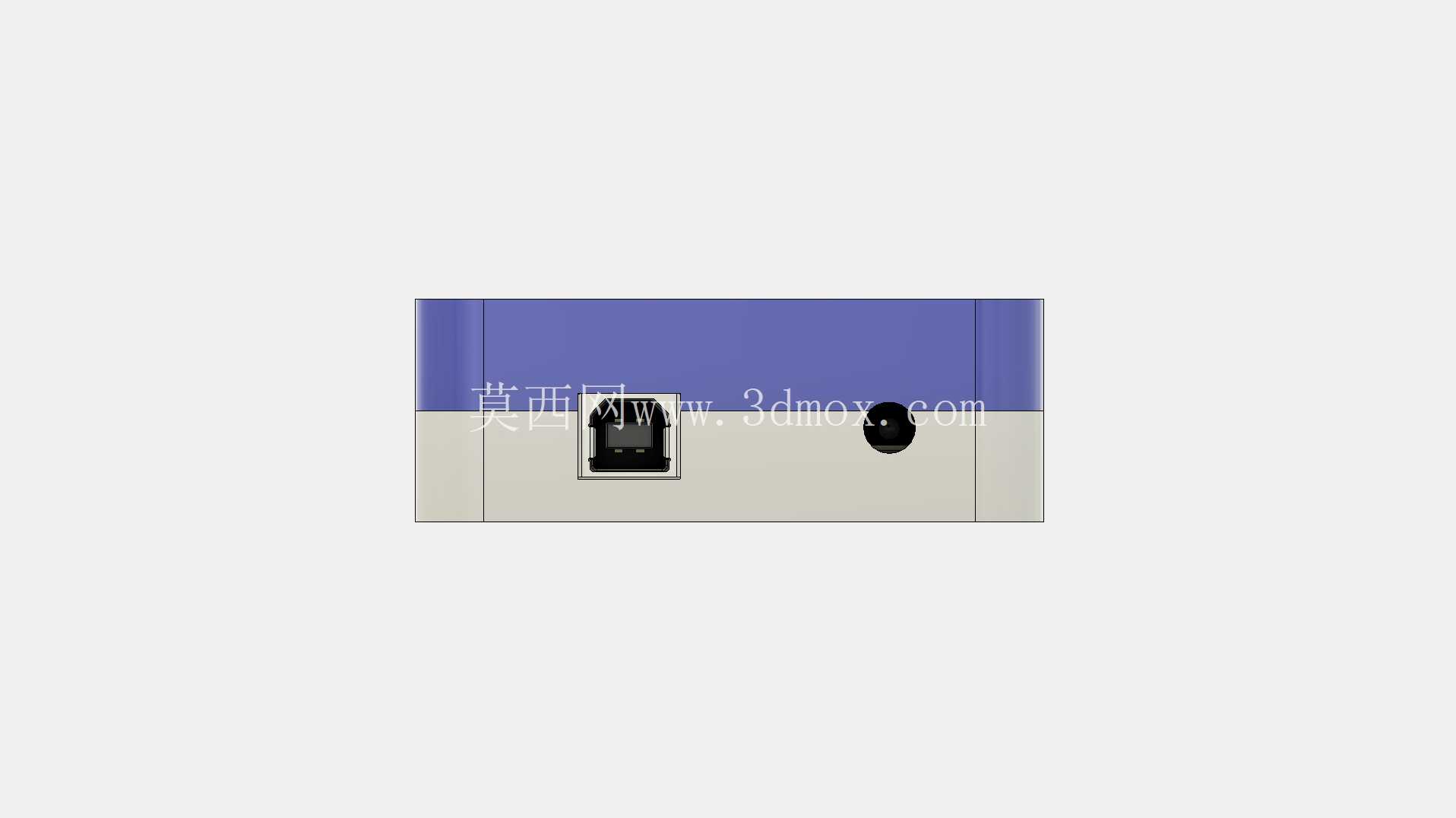

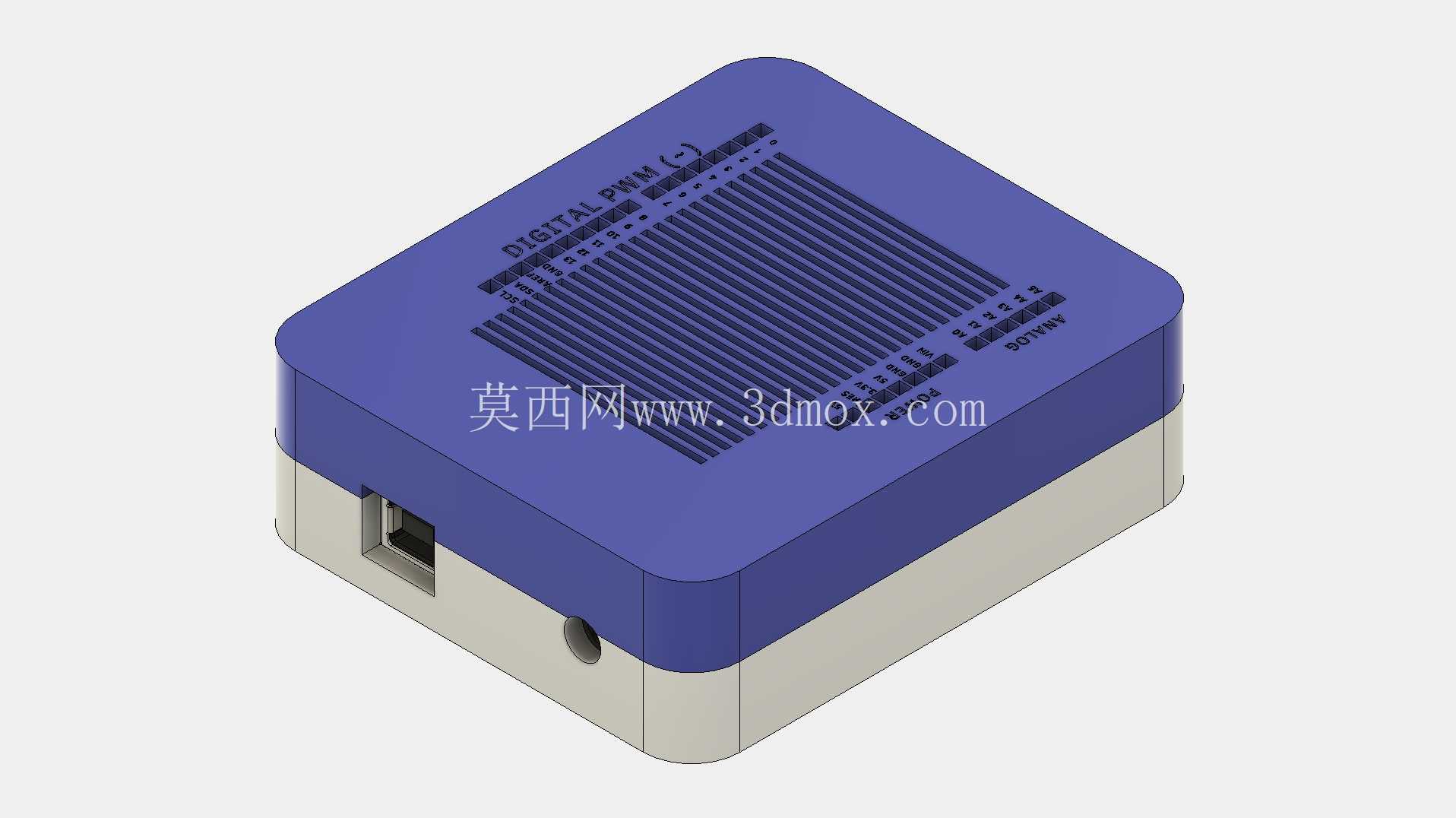

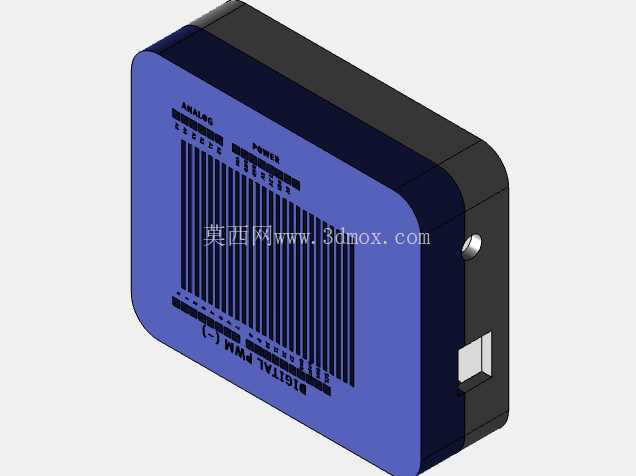

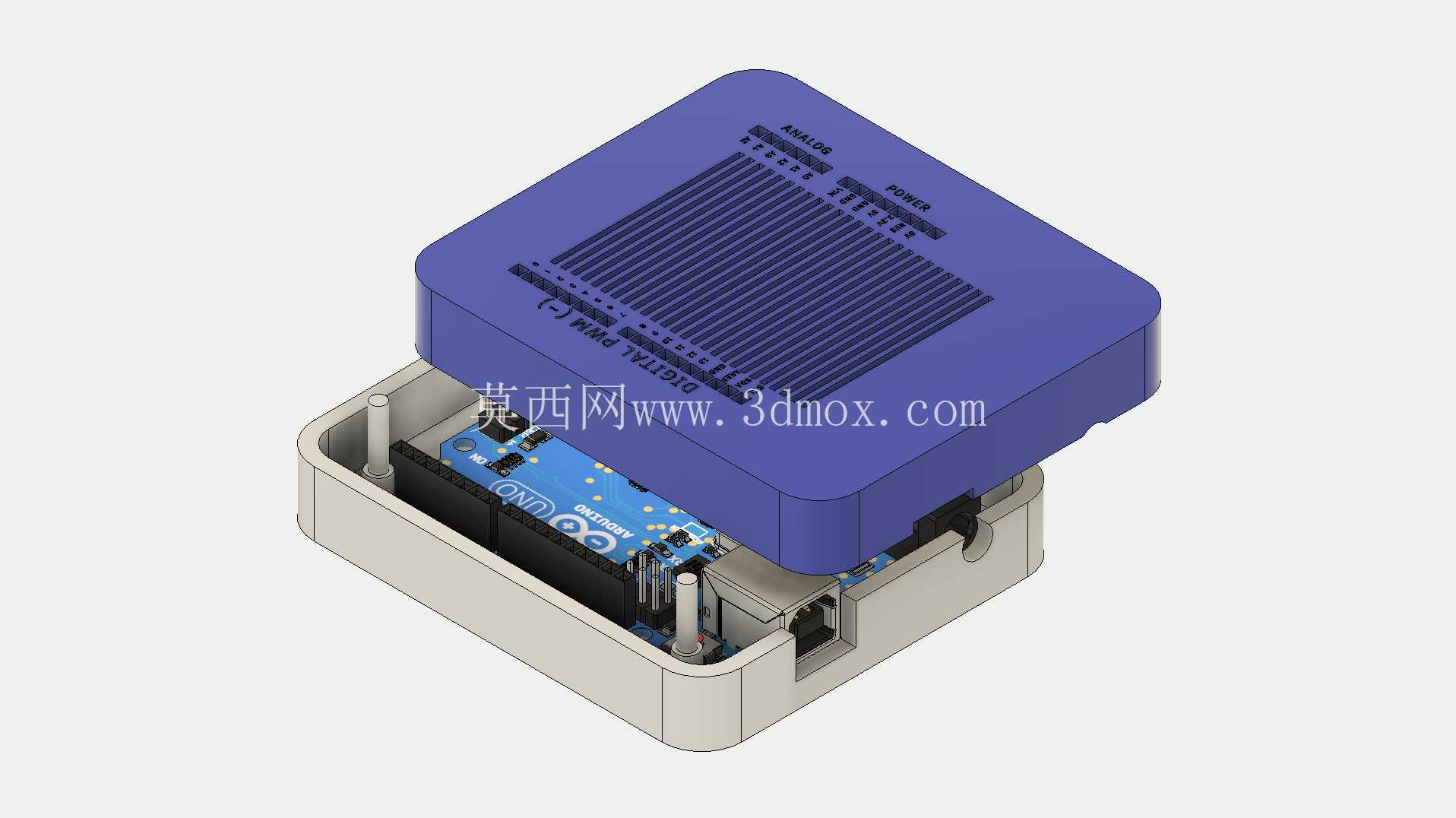

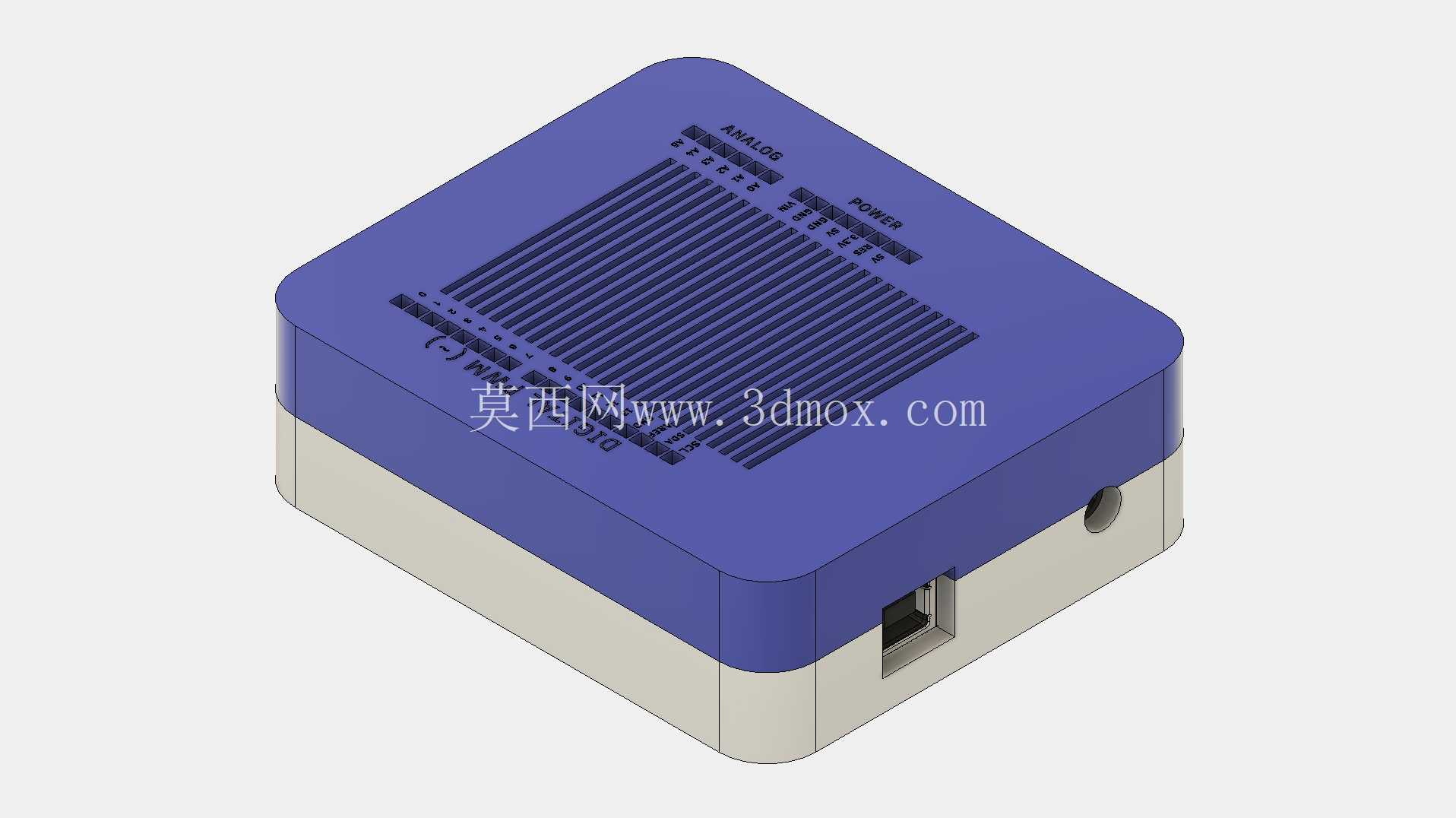

　　在嵌入式开发、创客项目原型验证、小型工业控制终端搭建场景中，Arduino Uno R3作为普及率极高的开源开发板，常面临桌面磕碰、接线拉扯导致接口松动、积灰短路、外接模块堆叠时受力不均损坏板载元件的问题，这款配套的防护支撑外壳正是针对这类实际工程痛点设计的结构件。从结构功能来看，壳体分为上下两个装配部分，上盖对应开发板的接口区域做了精准的避让开槽，既保留了USB供电接口、外接电源接口的完整插拔空间，也对应板载的引脚排针区域预留了足够的操作间隙，不需要拆除外壳就能完成杜邦线插接、程序烧录、外接传感器接线等常规操作，避免了反复拆装壳体带来的装配间隙变大、固定柱磨损问题。

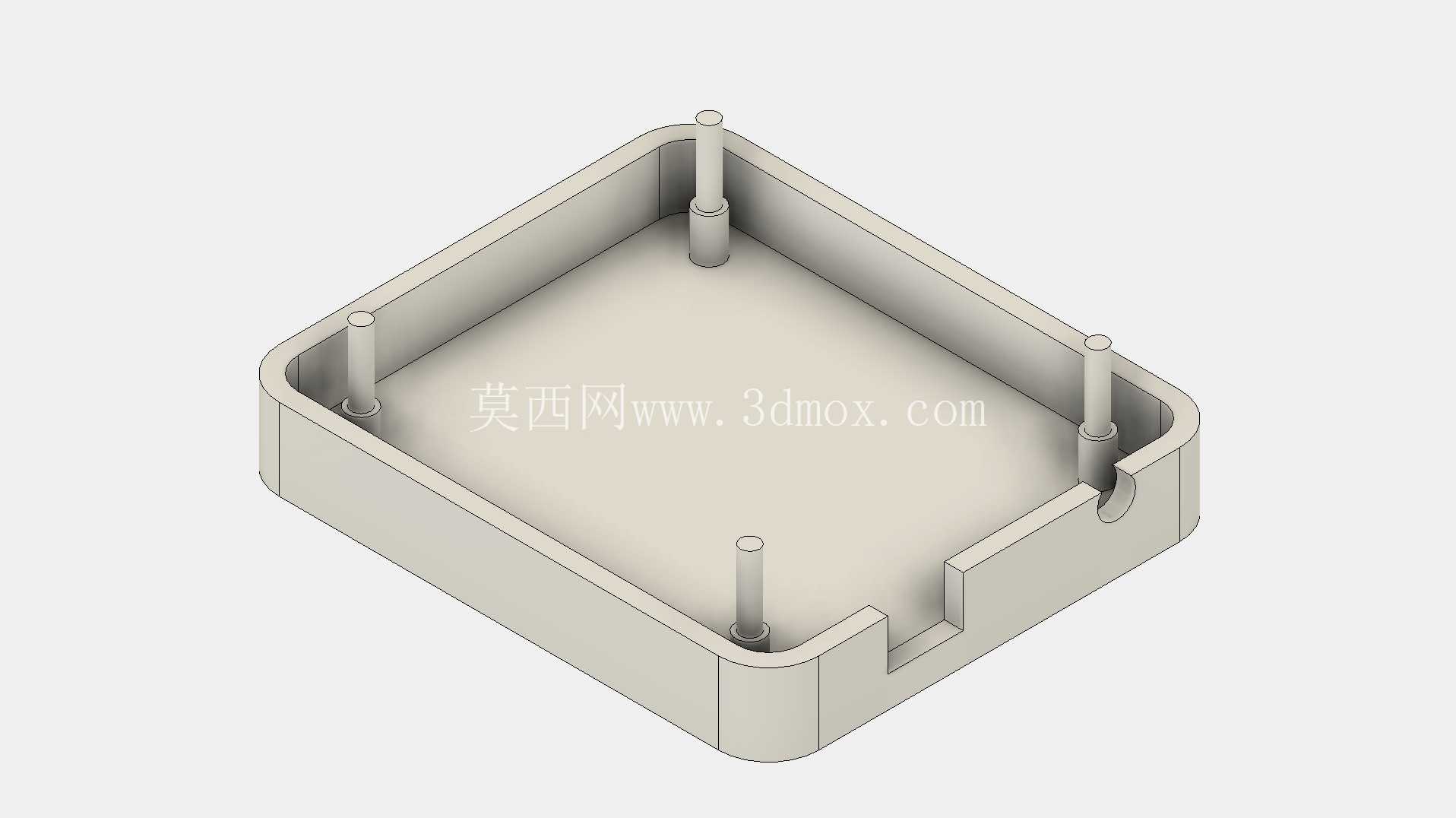

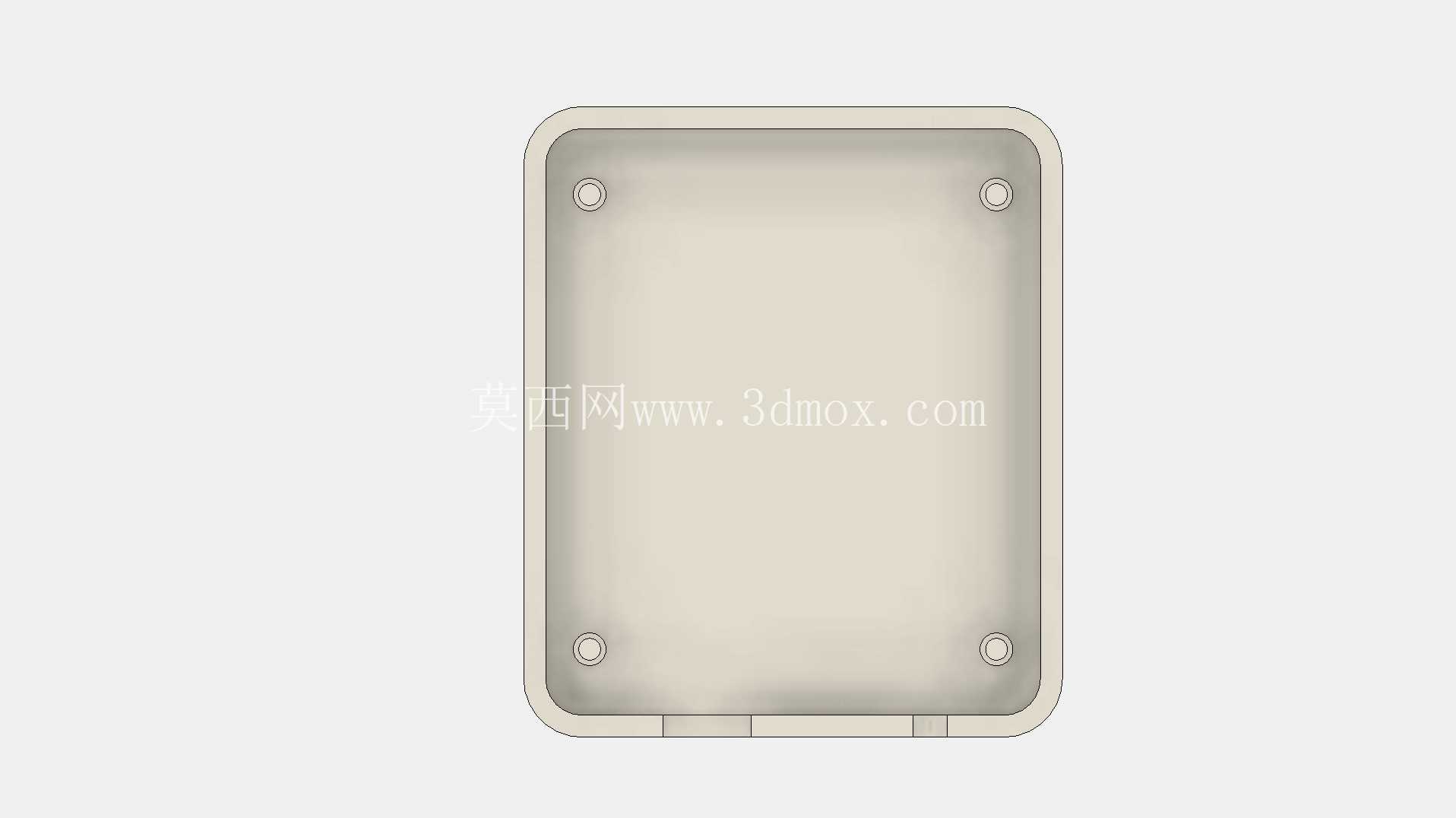

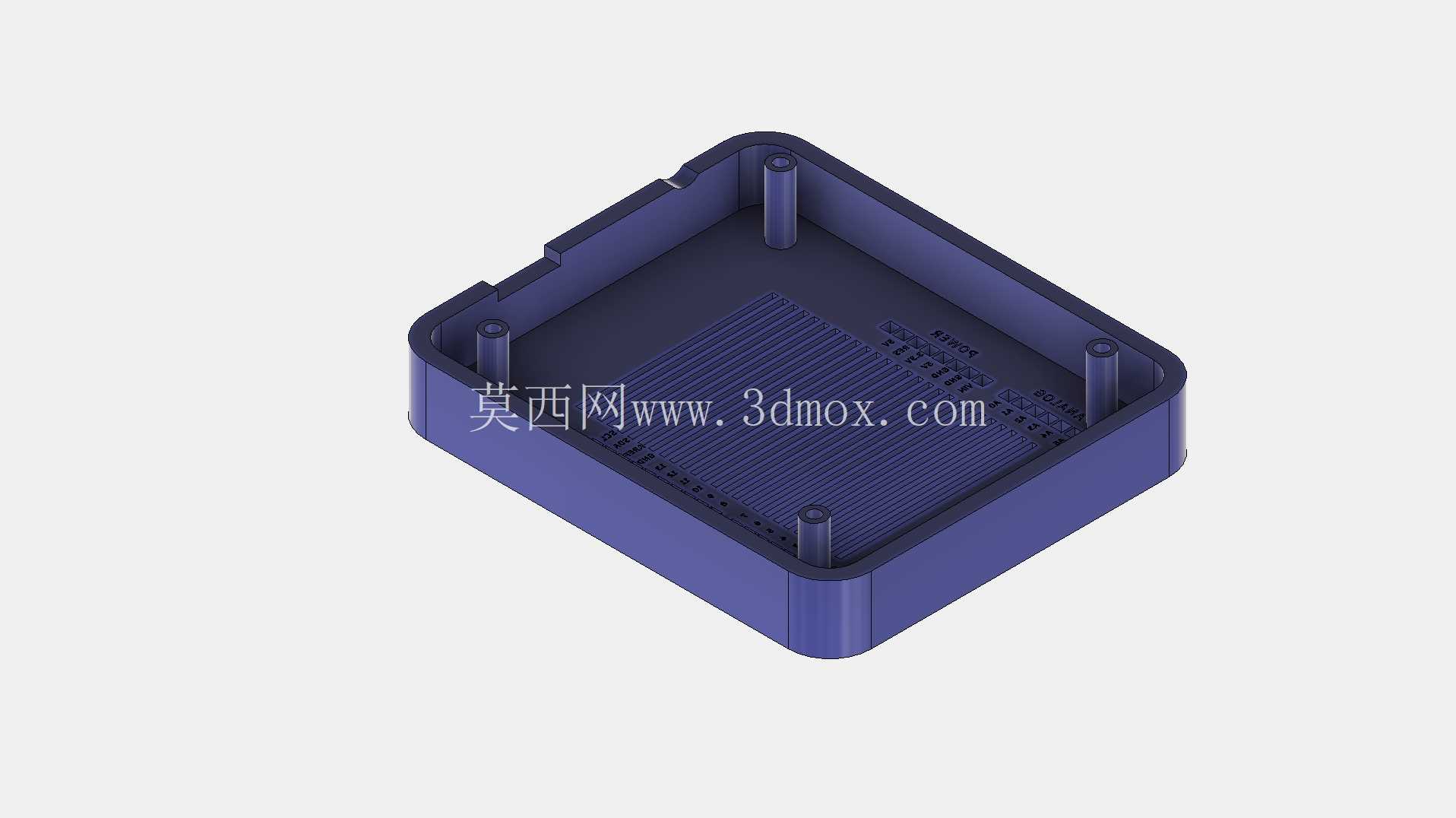

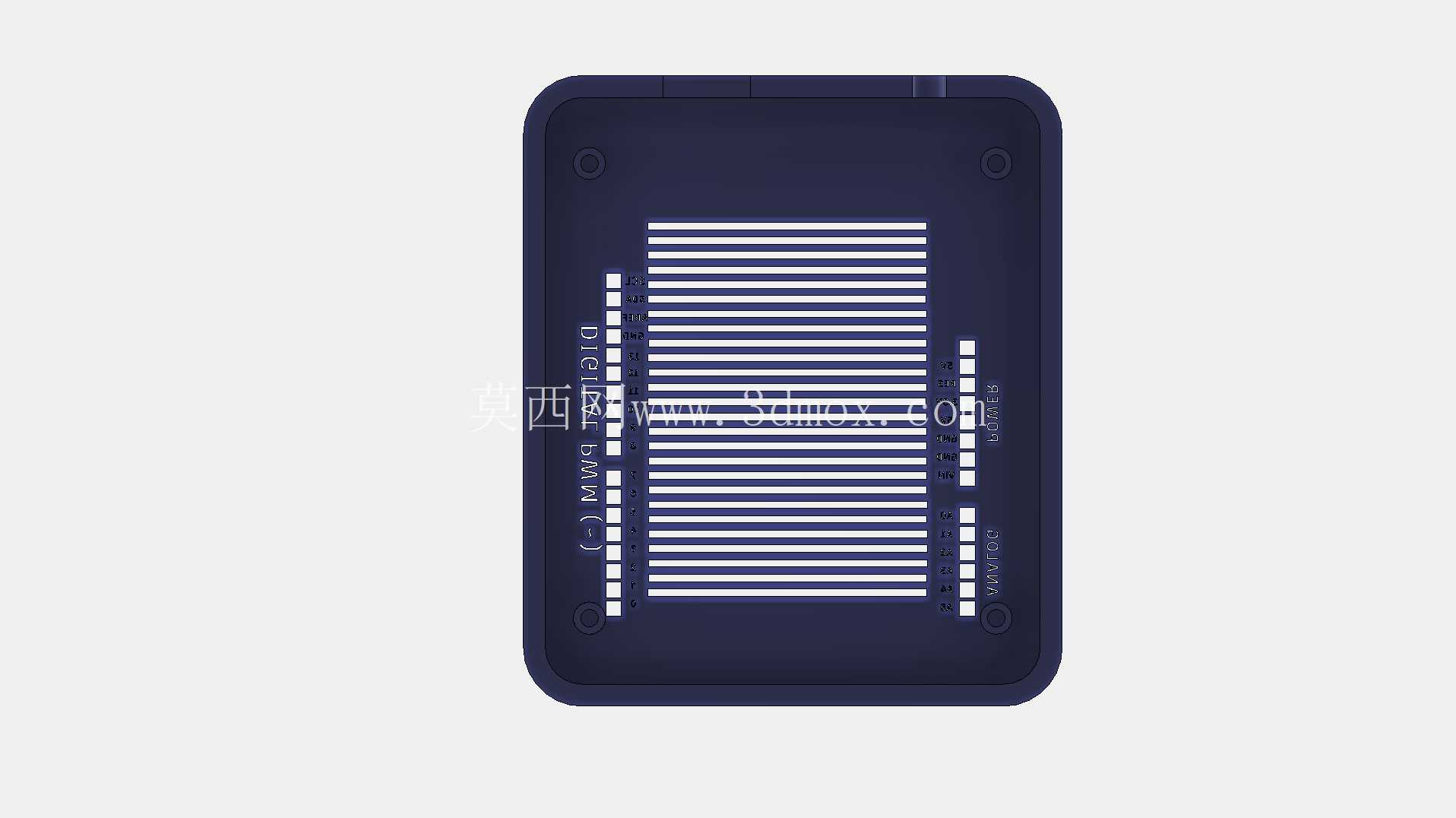

　　上盖表面设计的格栅式凸起结构并非装饰造型，一方面是为开发板工作时的板载稳压芯片、功率元件提供散热气流通道，避免封闭壳体内部积热导致元件工作稳定性下降，另一方面格栅的加强筋结构可以提升上盖的结构强度，在受到桌面坠物冲击、外力挤压时，格栅结构能分散受力，避免外力直接传递到下方的电路板元件上。下壳体作为承载基座，内部设置了与开发板安装孔位完全匹配的定位柱，装配时开发板可以直接卡入定位柱完成预固定，不需要额外打胶或者使用过长的固定螺丝，避免螺丝过长刺穿板载线路造成短路，定位柱的高度经过匹配设计，让开发板固定后板底与下壳体内壁保留2mm左右的间隙，既可以容纳板底的焊点突出部分，避免焊点直接接触壳体造成磨损，也能形成底部的空气夹层，辅助板底元件散热。

　　下壳体侧面除了预留接口开孔外，还设置了小型的走线缺口，方便外接的电源线、传感器线材从侧面引出，避免线材从上方走线时遮挡引脚排针，也能让桌面布线更加规整。从设计思路来看，整个壳体采用方正的圆角造型，没有多余的外凸结构，既可以单独平放在桌面作为开发板的独立支架使用，也可以多个壳体并排固定在电控柜的安装导轨上，作为小型分布式控制节点的防护外壳，壳体的外形尺寸完全贴合Arduino Uno R3的板卡轮廓，整体外廓尺寸比开发板单边大3mm左右，不会占用过多的桌面安装空间，安装边界可以适配多数创客项目的标准安装孔位，也能兼容常见的开发板亚克力支架的固定尺寸。壳体上下两部分采用卡扣式装配结构，配合定位柱的限位，装配后上下壳的配合间隙控制在0.2mm以内，既不会出现松动晃荡的问题，也不需要额外的螺丝固定，需要检修开发板时可以直接撬开卡扣完成拆解，维护效率更高。在实际应用中，这款外壳不仅适用于桌面原型开发场景，也能在教学实验场景中为学生使用的开发板提供防护，减少实验过程中板卡摔坏、接口损坏的概率，在小型工业控制场景中，壳体可以隔绝车间内的粉尘、少量飞溅的切削液，提升开发板在非洁净工业环境下的工作可靠性，避免裸露板卡积灰造成的接触不良问题。

　　壳体的壁厚设计为1.8mm，兼顾了结构强度与成型便利性，不管是采用3D打印小批量制作，还是采用注塑工艺批量生产，都能保证成型后的尺寸精度，不会出现壁厚不均导致的缩水、变形问题，上盖的格栅结构宽度设计为1.2mm，既保证了散热通流面积，也不会因为格栅过窄导致成型困难、结构易碎。下壳体的底部设置了四个浅型的防滑脚垫安装位，可以粘贴橡胶脚垫，避免壳体在光滑桌面滑动，也能抬高壳体底部，避免桌面的水渍、油污接触到壳体底部渗入内部。针对开发板的复位按键，上盖对应位置做了凹陷式的按键避让，不需要打开外壳就可以直接按压复位按键，操作手感与裸露板卡一致，不会因为加装外壳影响常规操作。在接口开孔的尺寸设计上，所有开孔都比对应接口的外轮廓大0.5mm，既保证接口完全露出不影响插拔，也能避免开孔过大导致异物从缝隙进入壳体内部，USB接口开孔的边缘做了圆角导边处理，插拔USB线时不会刮伤线材外皮，提升长期使用的可靠性。
