汽车内饰件成型铸造模具结构设计

项目分类:铸造模 发布时间:2026-05-21 ID:1153002
  • 汽车内饰件成型铸造模具结构设计
  • 汽车内饰件成型铸造模具结构设计
  • 汽车内饰件成型铸造模具结构设计

这套模具面向汽车内饰类塑料零部件的批量铸造生产场景,适配乘用车中控台侧饰板、扶手装饰盖这类带曲面纹理的外观件成型需求,在汽车零部件配套生产的注塑、低压铸造工序中承担核心成型工装角色。从实际生产用途来看,该模具通过定模、动模、顶出机构的配合,可一次性完成带表面弧形纹理、侧边安装卡扣位的饰件成型,减少后续二次铣削、纹理蚀刻的工序占比,适配中小批量零部件的快速换模生产需求。

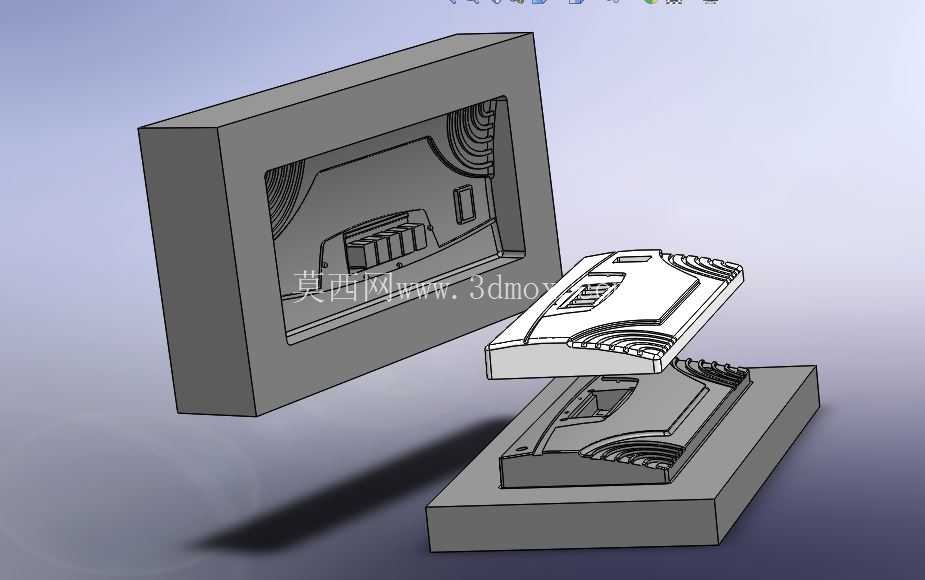

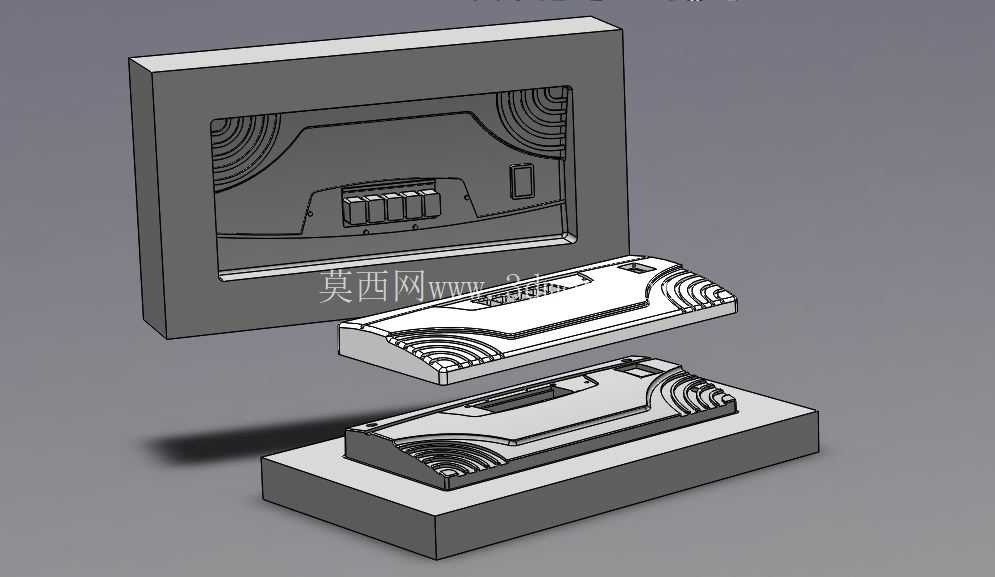

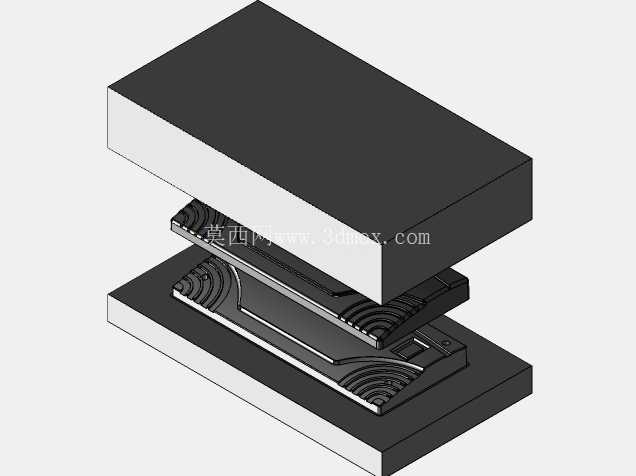

从功能特性上拆解,整套模具采用三板式模架结构,定模侧直接加工出对应产品外表面的弧形纹理型腔,纹理区域的脱模斜度控制在1.5度,既保证外观面的纹理完整复刻,又避免开模时拉伤产品表面;动模侧设置了对应产品内表面的型芯结构,预留了6个卡扣成型的镶件位,镶件采用快拆式结构设计,日常生产中出现卡扣位磨损时,无需拆解整套模架即可单独更换镶件,大幅降低停机维护时长。浇注系统采用侧浇口进料,浇口位置设置在产品非外观面的侧边边缘,成型后浇口残留可通过简单铣削去除,不会破坏产品外观面的完整性。冷却回路采用随形排布设计,沿着型腔曲面的走向布置直径8mm的冷却水道,水道距离型腔壁的距离统一控制在12-15mm区间,保证成型过程中型腔各区域温度差控制在5摄氏度以内,减少产品因冷却不均产生的翘曲变形问题。

设计思路上,首先围绕目标产品的外观要求做分型面选择,分型面沿着产品的最大轮廓线布置,同时避开外观面的纹理区域,将合模线设置在产品侧边的非可见装配位置,避免合模线外露影响饰件的外观质感。针对产品表面的弧形凹凸纹理,在型腔加工阶段采用整体铣削后做抛光纹理处理,而非后期蚀刻,保证纹理的深度均匀性,纹理深度控制在0.3mm,既满足内饰件的触感防滑要求,又不会因为纹理过深导致脱模困难。顶出机构采用顶杆+顶块组合的方式,在产品的平面刚性区域布置直径6mm的圆顶杆,在产品侧边的弧形薄壁区域设置随形顶块,顶块的接触面完全贴合产品内表面弧度,避免顶出过程中薄壁区域出现顶白、变形缺陷。

从安装边界与尺寸适配来看,整套模架的长宽尺寸适配200吨级卧式注塑机的安装模板尺寸,定位圈直径采用标准100mm规格,主流道衬套的球面半径匹配注塑机喷嘴的SR15规格,保证射嘴与浇口套的贴合密封,避免射胶过程中出现溢料问题。模具的闭合高度控制在320mm,开模行程预留180mm的安全距离,满足产品取出时的空间需求,顶出行程设置为45mm,保证产品完全脱离型芯后再由机械手取件。导柱导套采用标准25mm直径的可拆卸结构,配合面做氮化处理,表面硬度达到HRC58以上,长期开合模生产过程中可减少导柱的磨损量,保证动定模的合模定位精度控制在0.02mm以内,避免合模错位导致的产品飞边问题。排气槽设置在分型面的熔体填充末端,排气槽深度控制在0.02mm,既可以顺畅排出型腔内的空气,避免产品出现烧焦、缺胶缺陷,又不会因为排气槽过深导致飞边产生。在模具的吊装位置设置了4个标准M20的吊环螺纹孔,分布在模架的四个角位,满足模具吊装、转运过程中的平衡受力要求,避免吊装过程中模具倾斜磕碰。
