角磨机适配车床外圆抛光工装结构

在小型机加工车间的日常生产里，经常会遇到小批量圆柱形、管状工件的外圆精整、抛光、去氧化皮需求，这类工序如果单独上外圆磨床，装夹找正的辅助时间占比过高，对于小批量加工来说经济性很差，而手持角磨机直接打磨的话，进给力度、走刀速度全靠人工手感控制，很容易出现工件圆度超差、表面抛光纹路不均、局部打磨过量导致尺寸报废的问题，这套适配角磨机的抛光附件，就是针对这类场景做的结构拓展，直接把普通手持角磨机转化为可装夹在车床刀架位置的砂带抛光单元，利用车床本身的主轴回转、走刀机构来保证加工精度，省去了专用抛光设备的投入成本。

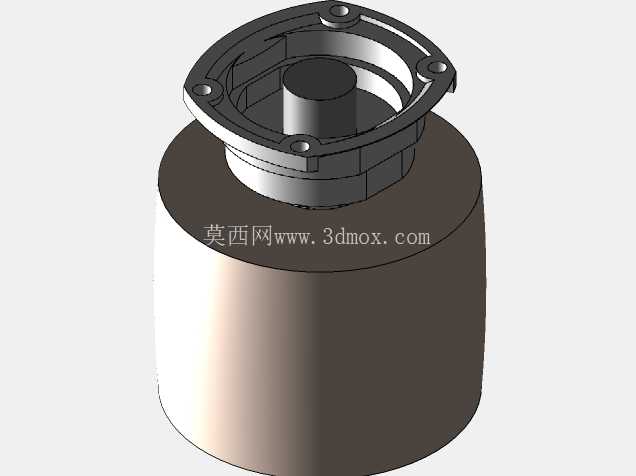

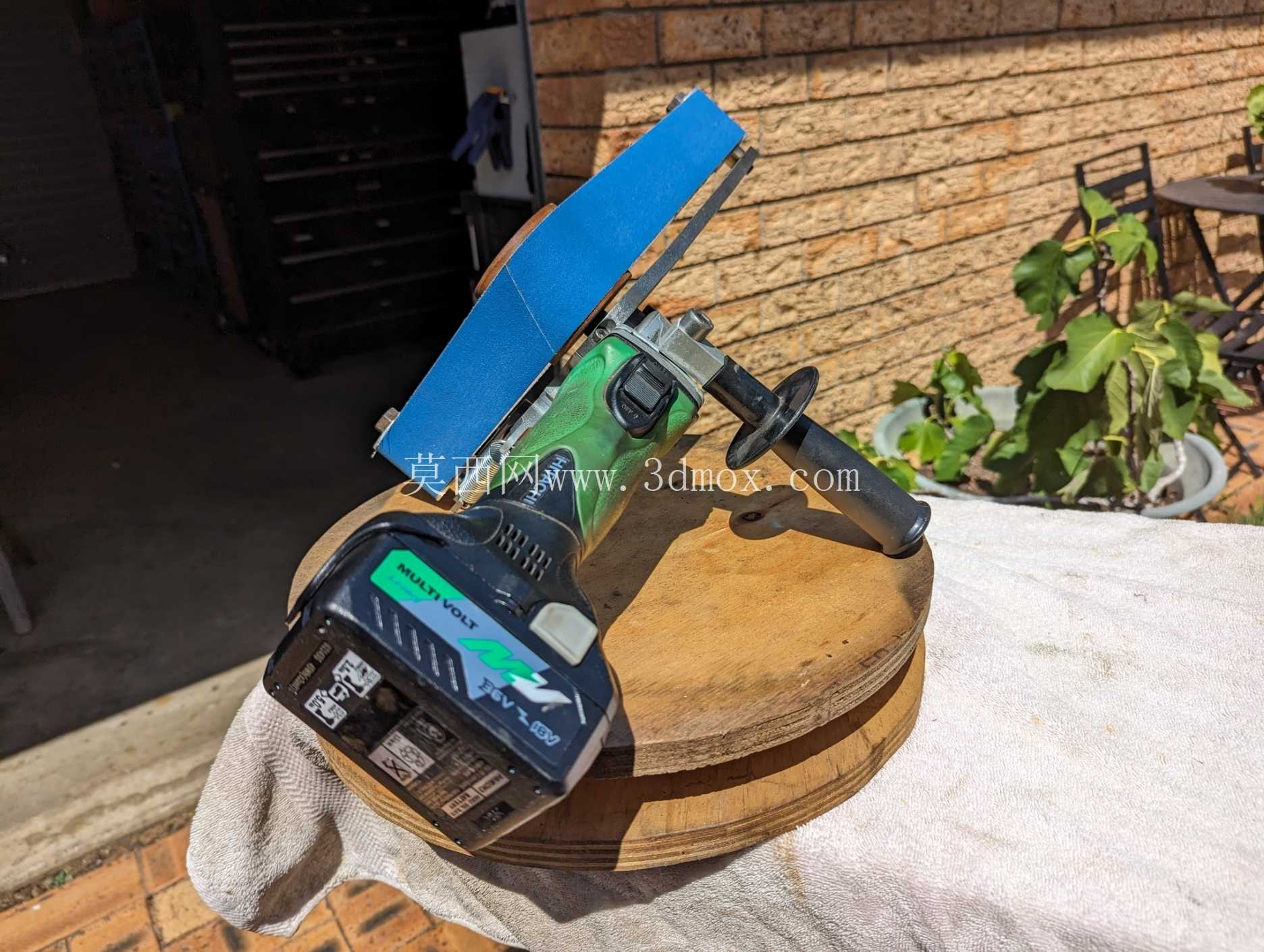

这套附件的核心设计逻辑，是在不破坏角磨机原有结构、不改动角磨机内部传动的前提下，通过外接的机械臂结构，把角磨机输出端的旋转运动转化为砂带的循环运转，整套结构通过夹持部位固定在角磨机的机头防护凸台位置，不需要在角磨机本体上做焊接、打孔等不可逆改装，不同品牌型号的角磨机只要机头防护凸台尺寸匹配，都可以通过调整上臂的安装孔位完成适配，比如常见的41mm、42mm直径的防护凸台，都能通过调整夹持螺栓的锁紧位置实现可靠固定，不会因为砂带运转的振动出现松脱。

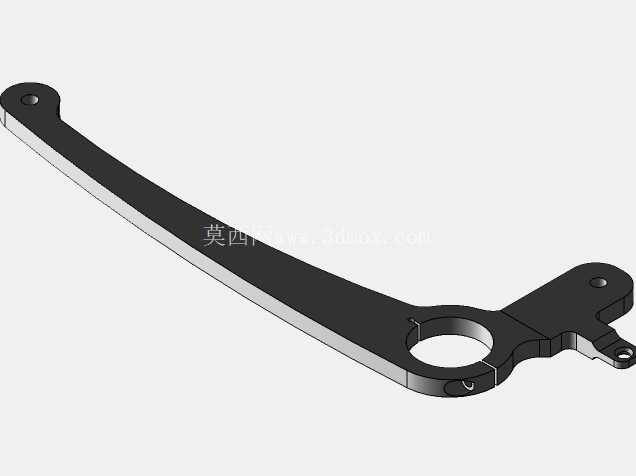

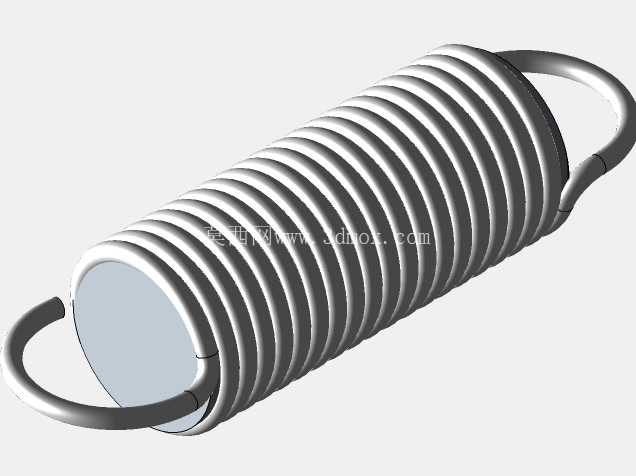

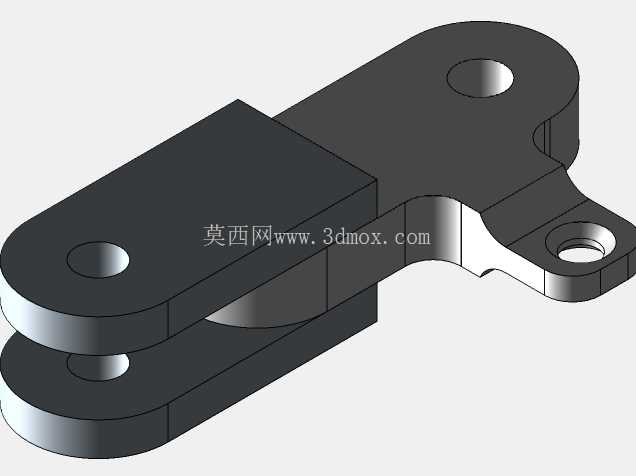

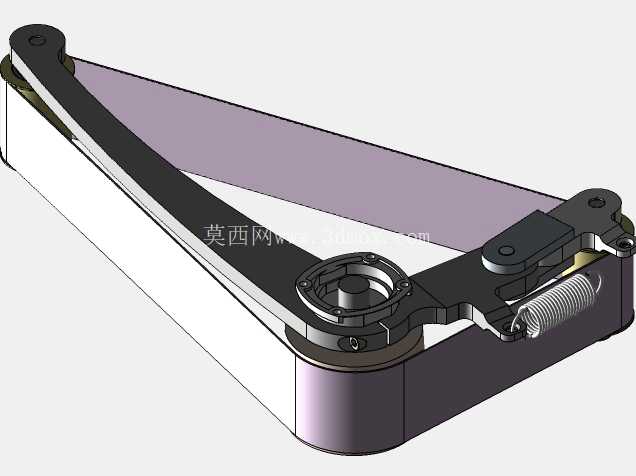

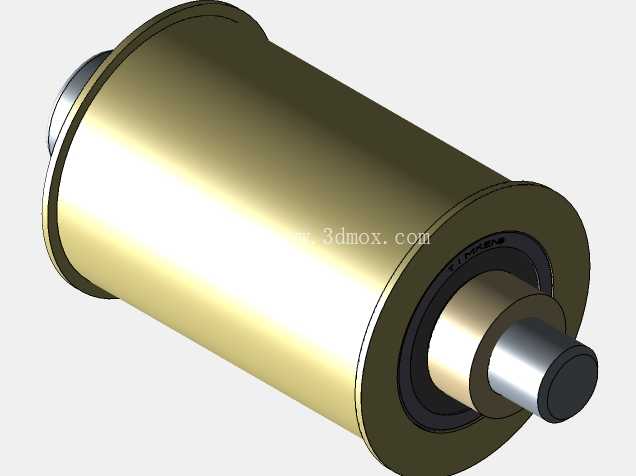

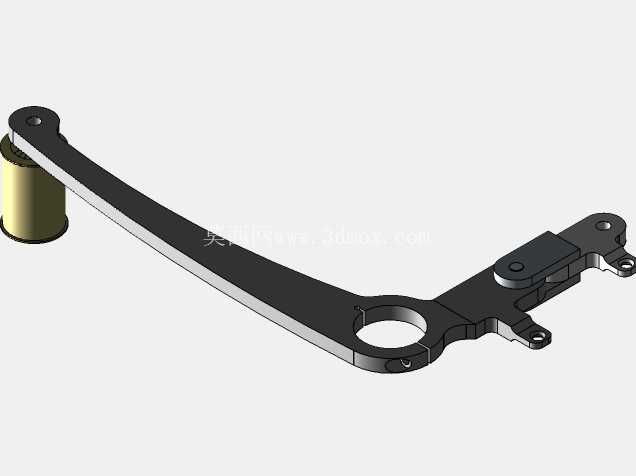

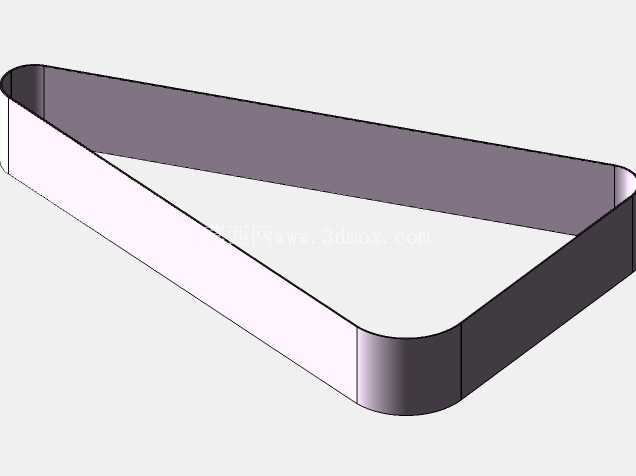

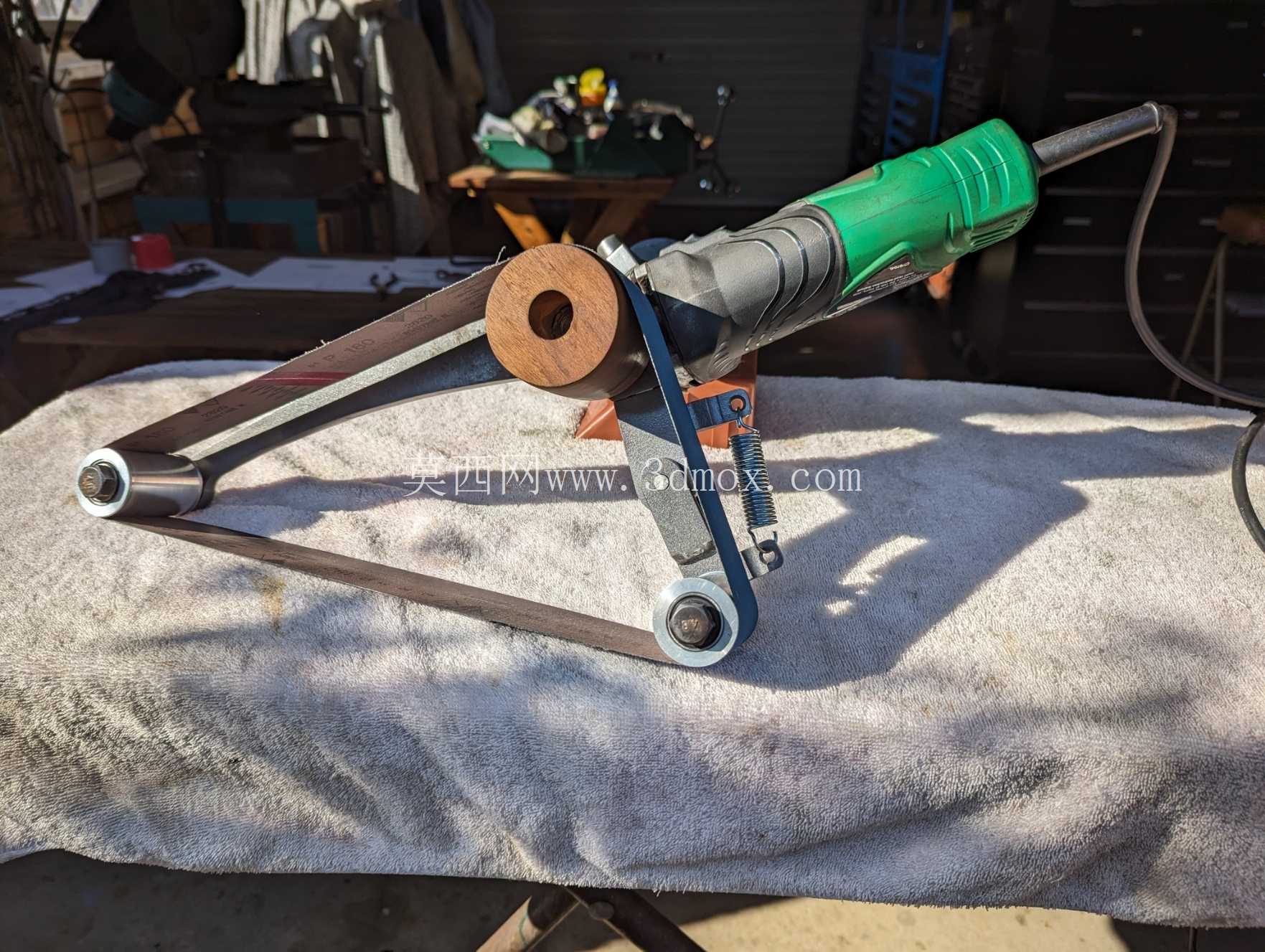

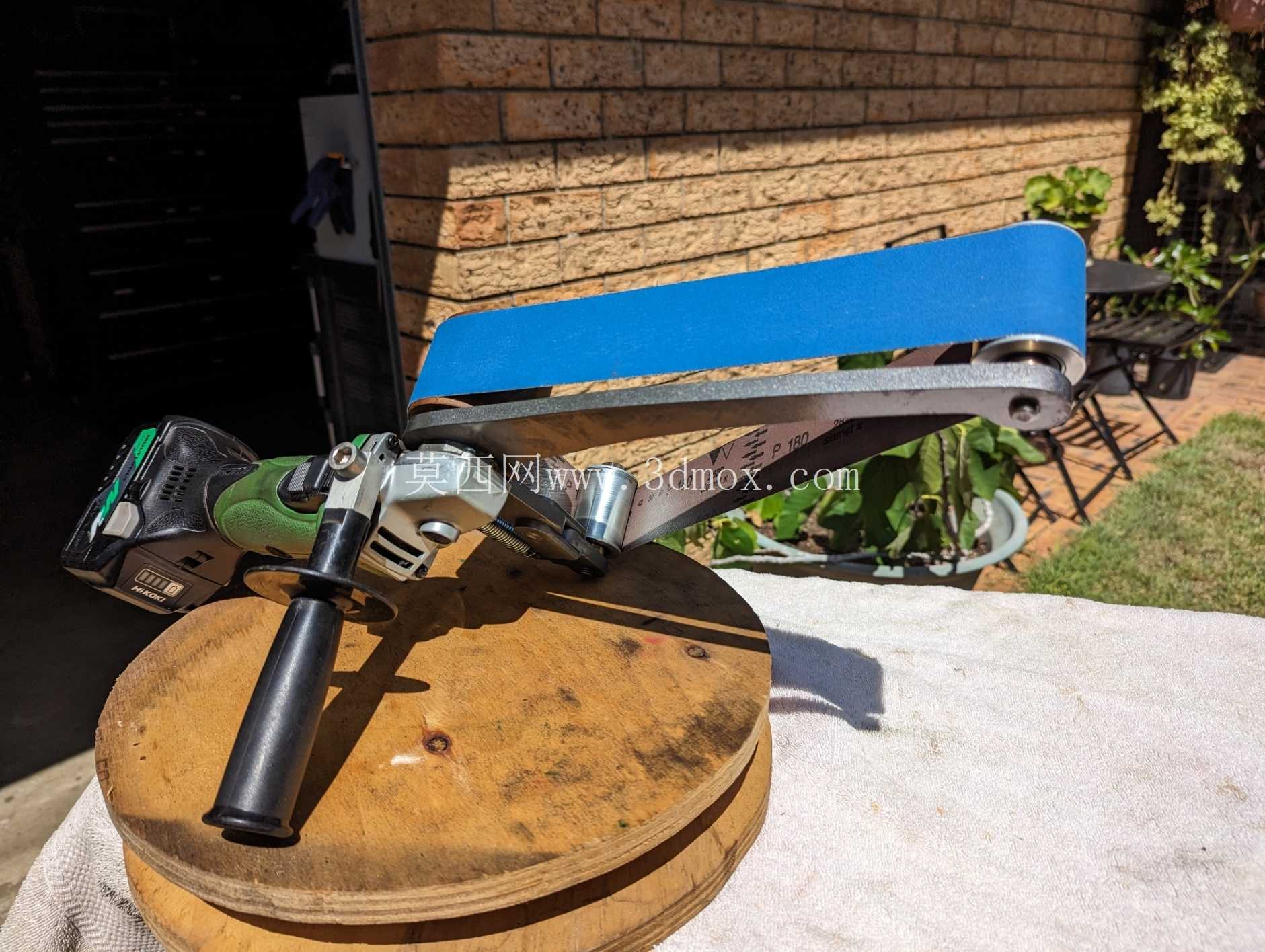

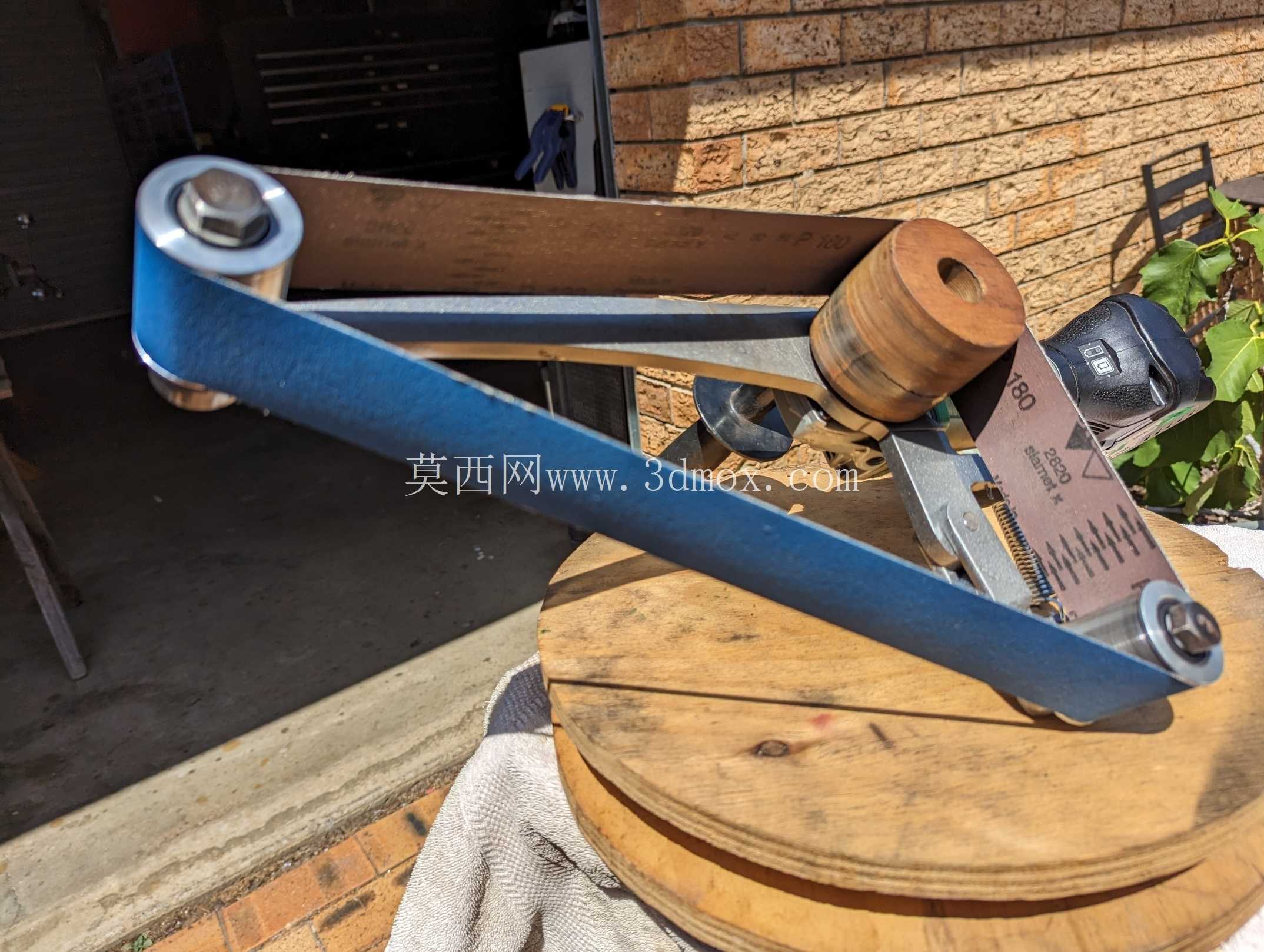

从结构组成来看，整套附件包含角磨机夹持基座、张紧臂、从动轮、接触轮、砂带张紧弹簧几个核心部分，接触轮采用带一定硬度的耐磨材质制作，轮面做了中高处理，避免砂带运转时出现跑偏，张紧臂通过铰接轴和基座连接，末端的拉簧可以提供稳定的张紧力，更换不同粒度的砂带时，只需要扳动张紧臂压缩弹簧就能快速完成砂带更换，不需要额外工具。从动轮采用密封轴承结构，长时间运转不会因为金属碎屑进入出现卡滞，整个臂展的尺寸控制在合理范围内，装夹到车床刀架之后，砂带的工作面刚好和车床主轴装夹的工件外圆母线平行，不会出现接触角度倾斜导致的抛光锥度问题。

实际使用的时候，需要先把角磨机锁紧固定在附件的夹持座上，确认张紧的砂带运转无跑偏、无异常抖动之后，再把整套装置固定在车床的刀架工位上，调整刀架位置让砂带接触轮以合适的压力贴靠在工件外圆表面，启动车床让工件以合适的线速度回转，同时启动角磨机带动砂带运转，通过车床的自动走刀机构实现轴向的匀速进给，就能完成整段工件外圆的均匀抛光。相比手持打磨的方式，这种装夹方式下的抛光进给量稳定，走刀速度均匀，加工出来的工件表面粗糙度一致性更好，也不会出现人工手持时容易出现的棱边、平面误磨问题，对于小批量的轴类零件修磨、管件外圆除锈、焊接后焊道打磨整平都有很好的适配性。

设计的时候需要特别注意安装边界的尺寸校核，首先要准确测量所用角磨机的机头防护凸台的实际直径，不同品牌、不同功率的角磨机这个尺寸存在细微差异，如果夹持座的抱紧尺寸和凸台不匹配，会出现装夹偏心，高速运转时整个附件会产生剧烈振动，不仅影响抛光质量，还存在安全隐患。其次要确认上臂铰接位置的钻孔位置，要保证张紧臂摆动时不会和角磨机的电源线、机身外壳产生干涉，张紧弹簧的拉力要经过测算，拉力过大会导致砂带运转阻力过大，增加角磨机的负载，容易触发角磨机的过载保护，拉力过小则会导致砂带在打磨时打滑，甚至出现砂带脱落的问题。另外接触轮的直径选择也要匹配常用的加工需求，小直径接触轮适合打磨带有小圆弧过渡的工件，大直径接触轮适合大面的外圆抛光，整套结构的重量做了轻量化处理，不会给车床刀架带来额外的负载负担，也不会因为自重导致刀架下沉影响加工尺寸精度。

在日常的工装改造场景里，这类利用现有手持电动工具做功能拓展的结构，非常适合小型加工坊、维修车间的多品种小批量加工需求，不需要投入高额的专用设备成本，只需要通过简单的结构附件，就能把通用工具的加工场景做延伸，解决实际生产里的小工序痛点。这套结构的所有受力部位都做了加强处理，铰接位置的轴套采用耐磨材质，长时间反复使用也不会出现铰接间隙过大导致的砂带跳动问题，张紧臂的长度经过优化，既保证了足够的砂带接触长度，提升抛光效率，也不会因为臂长过长导致运转时的刚性不足。使用过程中只需要定期清理附着在砂带、轮组上的金属碎屑，定期给从动轮轴承加注润滑脂，就能保证长时间的稳定使用，不需要复杂的维护操作。
