可旋转式工件夹持固定工装结构

　　在精密零件加工、小型工件检测以及多工序流转的装夹场景中，这类可旋转夹紧装置的应用覆盖了从钳工修配、小批量零件多面加工到检测工位快速定位的多个环节，尤其适合需要频繁调整工件朝向、避免重复拆装带来定位误差的作业场景。不同于普通固定式台虎钳只能在单一平面完成夹持，该装置的核心设计逻辑是通过立柱支撑的横向悬臂结构，实现夹持端在水平方向360度回转、俯仰角度微调的功能，作业人员无需松脱工件即可调整加工或观测面，大幅减少重复装夹的辅助时间。

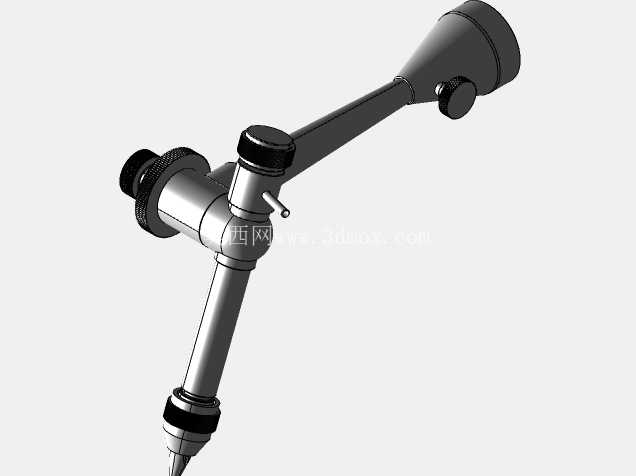

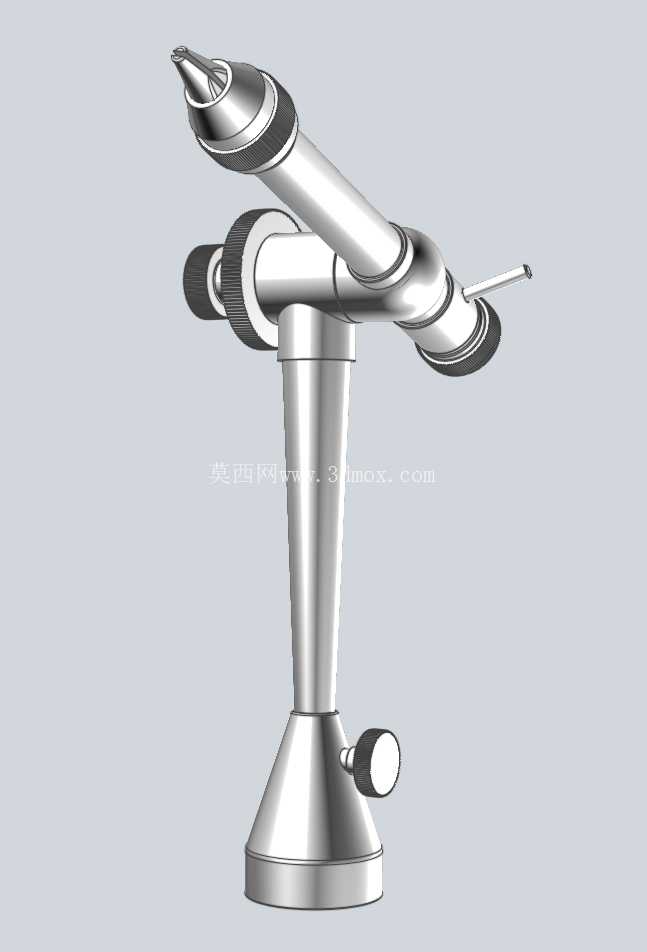

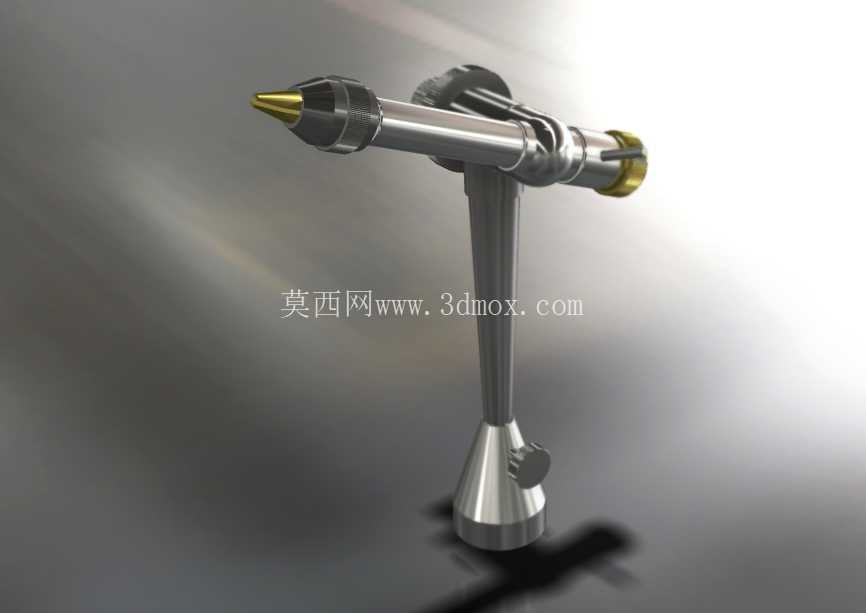

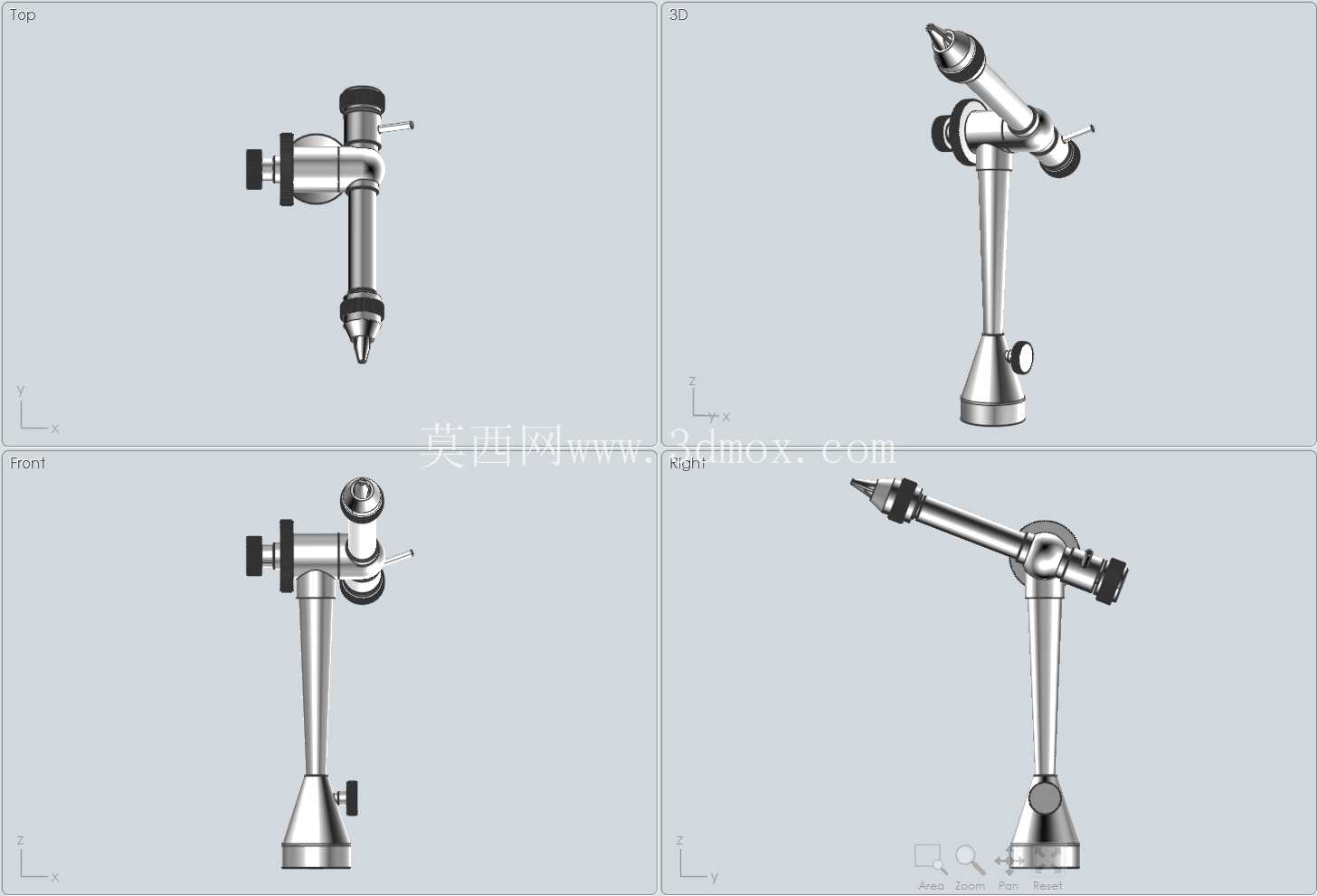

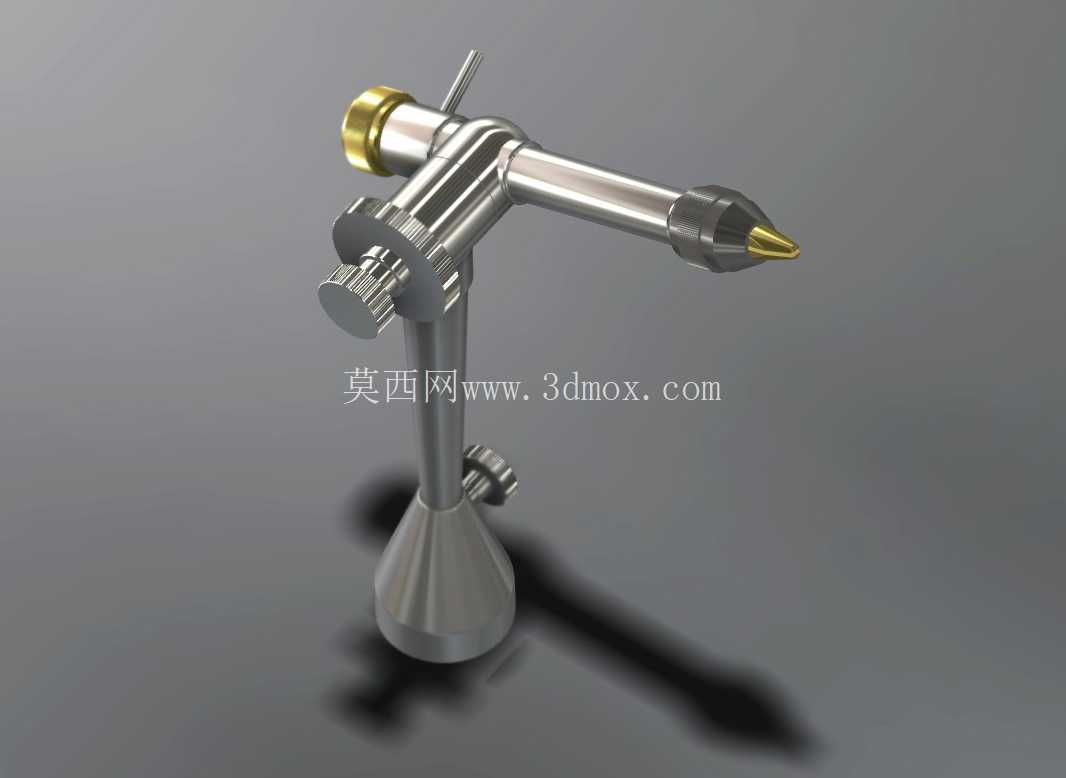

　　从结构组成来看，装置底部采用锥形配重底座，接触面积经过优化，在常规工作台面放置时无需额外螺栓固定即可保证足够的抗倾覆力矩，底座直径控制在常规工位操作的合理范围内，不会占用过多台面上的工具摆放空间，整体高度适配成年人坐姿操作的视线与手臂操作高度，长时间作业不易产生疲劳。悬臂部分采用中空轴类结构设计，在保证整体刚性的前提下尽可能降低自重，避免悬臂过长带来的低头形变问题，夹持端的顶针结构采用可替换式硬质合金端头，针对不同材质的工件可以更换不同端头形式，比如针对软质金属工件更换橡胶包覆端头避免夹伤表面，针对轴类零件更换锥形顶针实现中心定位。角度锁紧机构分布在悬臂回转节点、俯仰调节节点以及夹持端进给位置，每处锁紧都采用滚花旋钮设计，作业人员无需借助扳手等额外工具即可徒手完成锁紧操作，锁紧力矩经过反复校核，既不会因为锁紧力不足导致加工过程中工件移位，也不会因为力矩过大造成薄壁工件装夹变形。夹持进给采用细牙螺纹传动，进给行程覆盖常见小型零件的夹持尺寸范围，进给过程平稳无窜动，在对工件进行微调找正时可以实现微米级的进给精度，满足精密检测工位的定位需求。

　　在实际生产场景中，这类装置常搭配小型打磨工具、气动刻字笔或者三维扫描仪使用，比如在对小型铸造毛坯进行飞边打磨时，工人可以单手旋转悬臂调整工件角度，另一只手持打磨工具持续作业，不需要中途放下工具松夹调整；在工件三维检测环节，将装置放置在扫描转台旁，通过调整悬臂角度可以让扫描设备完整采集到工件各个面的点云数据，避免出现扫描死角。设计过程中针对不同部件的材质选择也做了适配，底座采用铸铁材质实现配重减震，悬臂部分采用不锈钢材质避免长期使用生锈污染工件表面，接触工件的顶针部分采用淬火处理提升耐磨性能，所有活动关节处都预留了润滑脂加注通道，长期使用后可以通过加注润滑脂保持转动顺畅，不会出现卡顿或者锁紧失效的问题。

　　安装边界方面，装置整体的最大回转半径控制在单人手臂可及的操作范围内，放置在常规宽度的工作台上时，悬臂旋转不会碰到台面上的其他设备或者工具，底部的锥形结构也避免了边角磕碰对操作人员造成的伤害，整体没有突出的尖锐棱角，符合车间作业的安全规范。不同于大型专用夹具只能适配单一类型工件，该装置的夹持范围可以通过更换不同的端头适配轴类、盘类、小型异形件等多种工件形态，在多品种小批量的生产车间里，这类通用型旋转夹紧工装的使用频率远高于专用夹具，能够大幅降低工装制作成本，缩短生产准备周期。在结构细节上，悬臂与立柱的连接位置设置了阻尼调节结构，当需要悬臂停在任意角度时，调整阻尼大小即可实现无锁紧状态下的悬停，方便作业人员进行临时的角度调整，不需要每次调整都反复松紧锁紧旋钮，这一细节设计在高频次角度调整的作业场景中能够有效降低操作强度。夹持端的同轴度经过严格控制，当工件装夹完成后旋转悬臂时，工件的回转中心跳动量控制在极小范围内，针对有同轴度要求的工件进行圆周方向加工或者检测时，不需要额外找正即可保证加工精度。
