复古款绘图圆规与配套绘图工具组

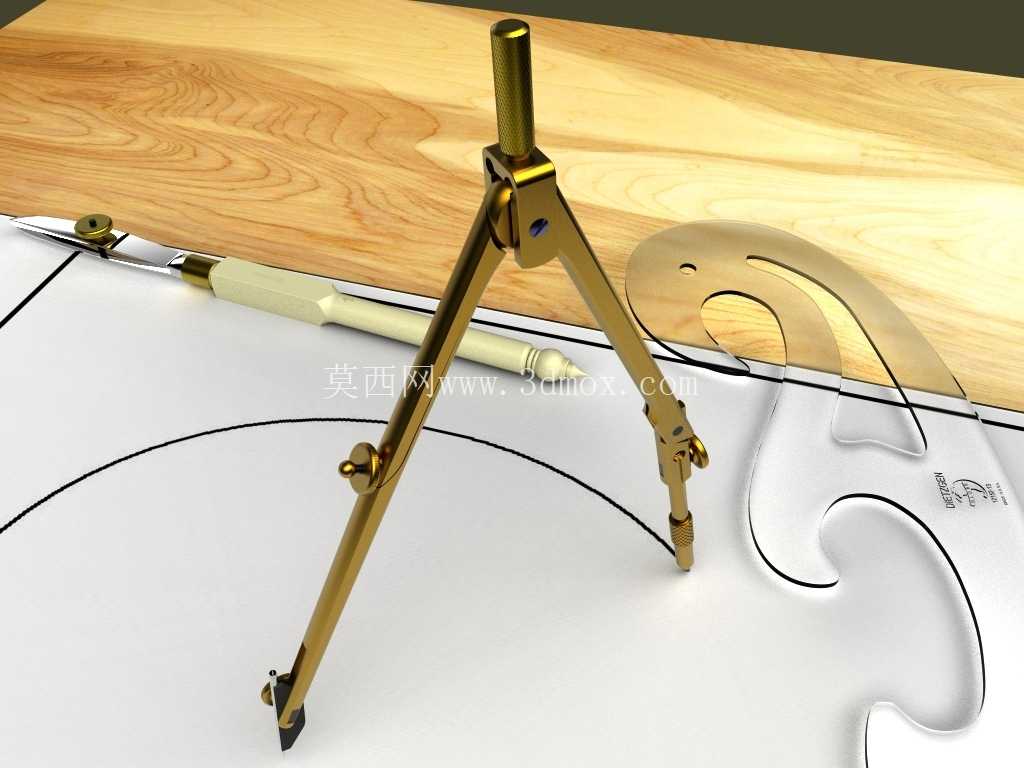

这套绘图工具组核心为铜制铰接式圆规，搭配针管绘图笔、法国曲线板，是传统手工制图场景下的核心作业工具，在三维建模普及前，广泛应用于机械制图、建筑绘图、工程测绘等领域的手工图版作业环节，即便在当前数字化设计流程中，这类工具仍在方案手绘草稿、现场测绘标注、教学演示环节承担不可替代的作用。

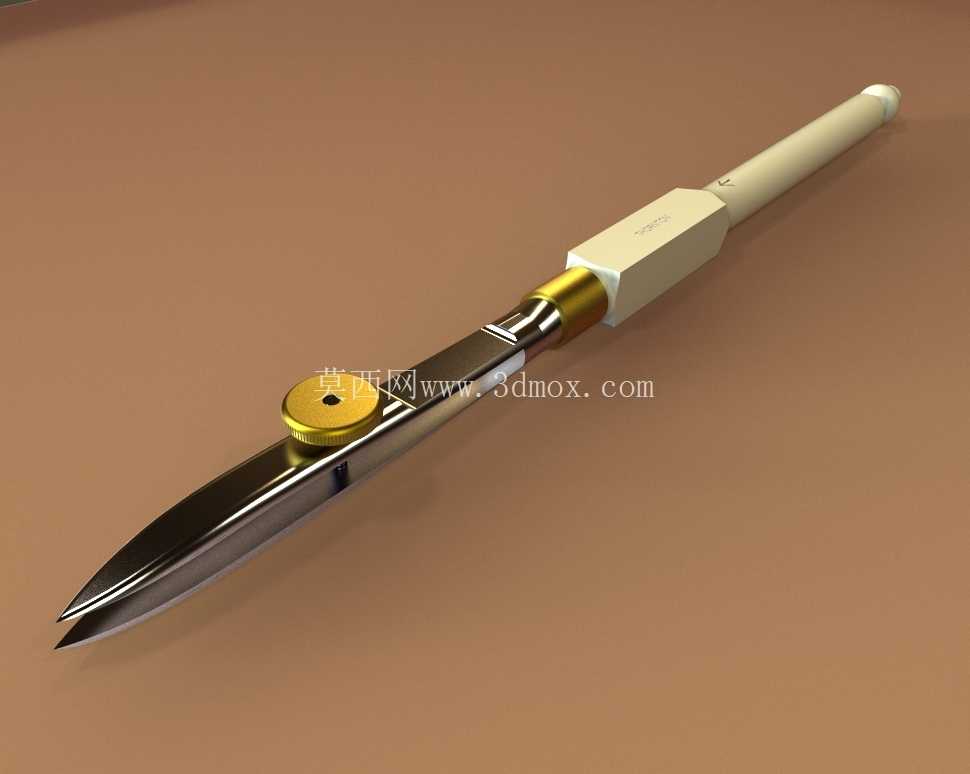

从功能特性来看，圆规主体采用黄铜材质铰接结构，支脚开合角度可通过顶部旋钮与中部锁紧螺钉实现无级调节，单支脚末端配置可替换铅芯与钢针两种端头，可分别完成画圆、分规量距两类操作，铰接转轴的阻尼经过调校，开合过程无卡滞也不会出现支脚自行滑移的问题，能保证绘制圆弧时半径精度稳定在手工绘图允许的公差范围内。配套的绘图笔为直杆式储水结构，笔尖采用细钢针导流设计，可绘制均匀粗细的墨线，适配硫酸纸、绘图纸等不同制图介质，笔身配重经过平衡设计，长时间持握绘图不易产生手部疲劳。配套的法国曲线板为透明赛璐珞材质，边缘加工有不同曲率的连续顺滑曲线，可用于绘制非圆规则曲线、零件相贯线、轮廓过渡线等无法通过圆规完成的曲线段，板身的镂空设计方便绘图时对齐已有图线，避免遮挡视线。

从设计思路层面，整套工具完全围绕手工制图的实际作业需求展开，没有多余的装饰结构，所有部件的尺寸都适配成年人手部操作尺度：圆规完全收拢时总长度约160mm，最大开合半径可达180mm，可覆盖常规A0到A4幅面图纸的绝大多数圆弧绘制需求，支脚的针尖突出长度可微调，避免扎透过厚的绘图纸或者在图板上留下过深针孔。绘图笔总长度约140mm，笔身直径10mm，笔帽与笔身采用插拔式连接，可倒扣在笔尾延长持握长度，适配不同持握习惯。曲线板厚度为2mm，边缘做了倒角处理，绘图时笔尖不会因为靠接板边出现挂纸、积墨的问题，不同曲率段的衔接处做了顺滑过渡，拼接绘制长曲线时不会出现折痕。

在实际使用场景中，这类工具组常搭配绘图板、丁字尺、三角板共同使用，圆规的钢针端在使用时需要垂直扎入图纸的圆心定位点，铅芯端与纸面保持垂直倾斜角度，匀速旋转一周即可完成标准圆弧绘制，在绘制大半径圆弧时，可通过延长接杆拓展圆规的绘制半径，满足大幅面图纸的绘图需求。绘图笔使用前需要根据绘制线条的粗细选择对应型号的笔尖，灌注专用绘图墨水后需要先在废纸上试画，确认出墨均匀后再在正式图纸上作业，绘制直线时需要配合直尺导向，绘制曲线时则依托曲线板的对应曲率段分段完成。曲线板使用时需要先在图纸上定出曲线的多个控制点，找到曲线板上与控制点匹配度最高的段，逐段拼接绘制，每段衔接处需要留出少量重叠段，保证整条曲线顺滑无凸起。

从安装与存放边界来看，整套工具可收纳在标准尺寸的绘图工具盒内，工具盒内部有对应形状的卡位，每个部件都有独立的存放槽，避免携带过程中部件晃动磕碰损坏笔尖或者圆规针尖，圆规的锁紧旋钮在存放时需要调至松弛状态，避免铰接弹簧长期处于压紧状态产生塑性变形，影响后续使用时的阻尼手感。绘图笔存放时需要将笔尖清理干净，套上笔帽避免墨水干涸堵塞笔尖导流通道，曲线板存放时需要避免与尖锐硬物混放，防止表面刮花影响透明度，或者边缘磕碰出现缺口影响绘图精度。

在当前的设计工作流程中，虽然绝大多数工程图纸都通过三维建模软件导出二维工程图完成，但在前期方案构思、现场测绘徒手记录、与加工端现场沟通方案时，这类传统绘图工具依然是设计人员随身配备的作业工具，相比数字化设备，手工绘图工具无需供电、响应速度快，可快速将脑海中的设计思路转化为可视的图形，在教学场景中，这类工具也是帮助学习者理解制图原理、建立尺寸与公差概念的重要教具，能让学习者直观理解圆弧绘制、曲线拟合、线条标注的基础逻辑，为后续三维建模工作建立扎实的工程制图基础。
