木饰门窗框加工成型刀盘结构

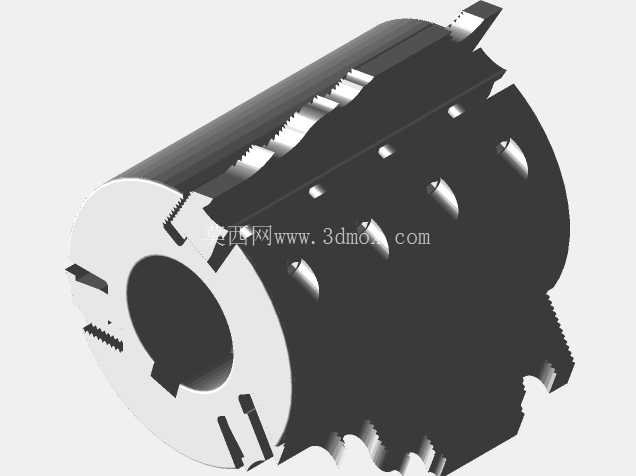

　　在木门窗批量加工的生产场景中，成型刀盘是四面刨、线条成型机这类木加工设备的核心执行部件，直接决定木饰线条的成型精度与加工效率，这款刀盘的结构设计完全围绕实木线条的仿形成型需求展开，适配门窗框、装饰木线的连续铣削作业。从实际安装边界来看，刀盘中心为标准通孔结构，可直接套入设备主轴，通过端面的锁紧结构完成轴向固定，刀盘外径尺寸适配常规木线加工的吃刀量需求，不会与设备的压料结构、导向靠板产生运动干涉，安装时仅需核对主轴直径与刀盘内孔的配合公差，即可完成快速换装，无需额外制作过渡连接套。

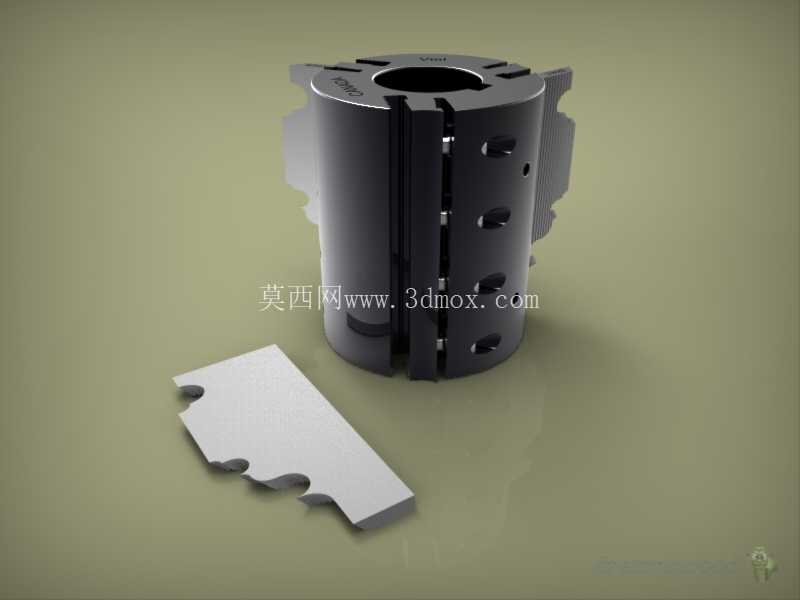

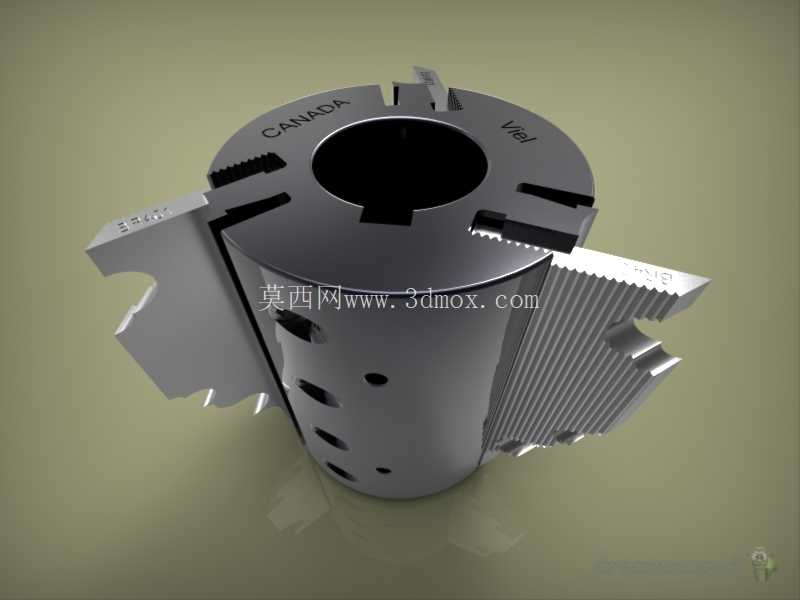

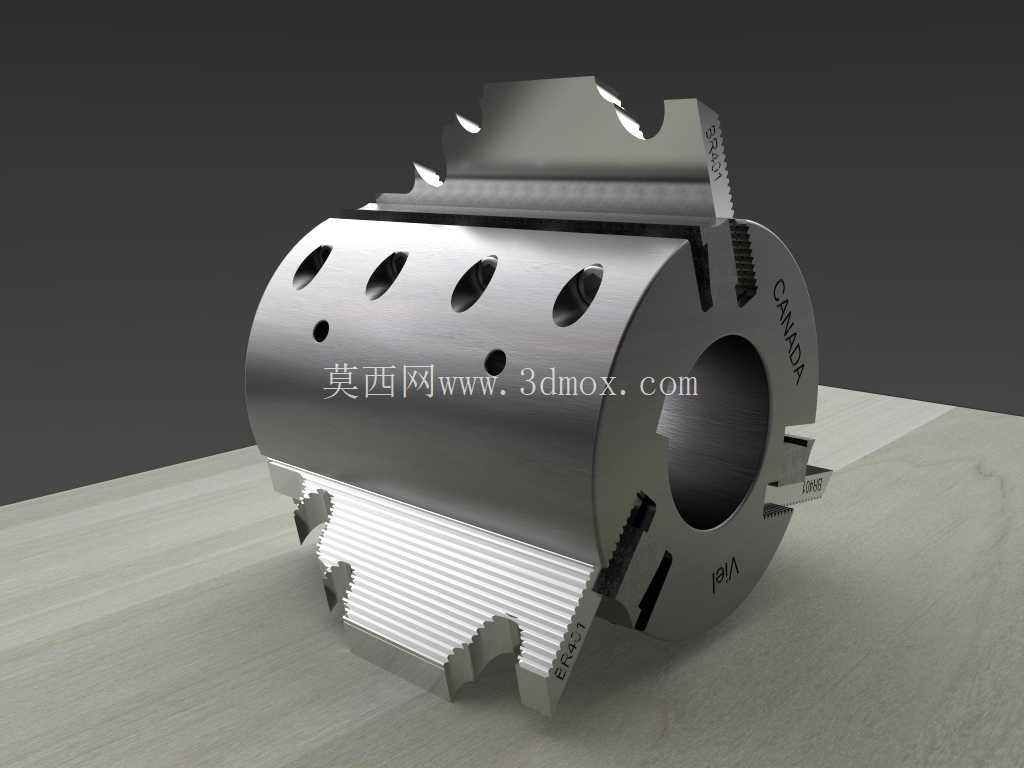

　　刀盘本体采用高强度合金钢材质，整体做发黑防锈处理，周向均匀分布多组成型刀片安装位，刀片通过侧面的锁紧螺钉完成固定，每一组刀片对应木线的一个成型轮廓面，多组刀片组合后可一次走刀完成门窗框型材整个截面的铣削成型，无需多次换刀走刀，大幅缩短单根型材的加工周期。刀盘侧面的多组沉头孔为刀片位置微调结构，松开锁紧螺钉后可通过微调螺钉调整刀片的伸出量，补偿刀片刃磨后的尺寸偏差，保证多片刀片的切削刃处于同一成型轮廓面上，避免加工后木线表面出现接刀痕、台阶差。

　　从切削逻辑来看，刀盘的刀片排布采用错齿分布设计，不同位置的刀片分别承担粗铣、半精铣、精铣的切削负荷，靠近刀盘外侧的刀片先去除型材的大余量毛料，靠近成型轮廓的刀片最后完成饰面的精密切削，有效降低单刃的切削阻力，减少实木加工过程中的崩边、起毛问题，尤其适配松木、橡木这类常见门窗框用材的加工特性。刀盘上的散热槽结构可在高速旋转时带动气流快速带走切削产生的热量，避免刀片过热导致刃口退火，延长刀片的连续作业时长，同时可将切削产生的木屑顺着气流方向甩出，防止木屑卡在刀片与刀盘的缝隙中影响切削精度。

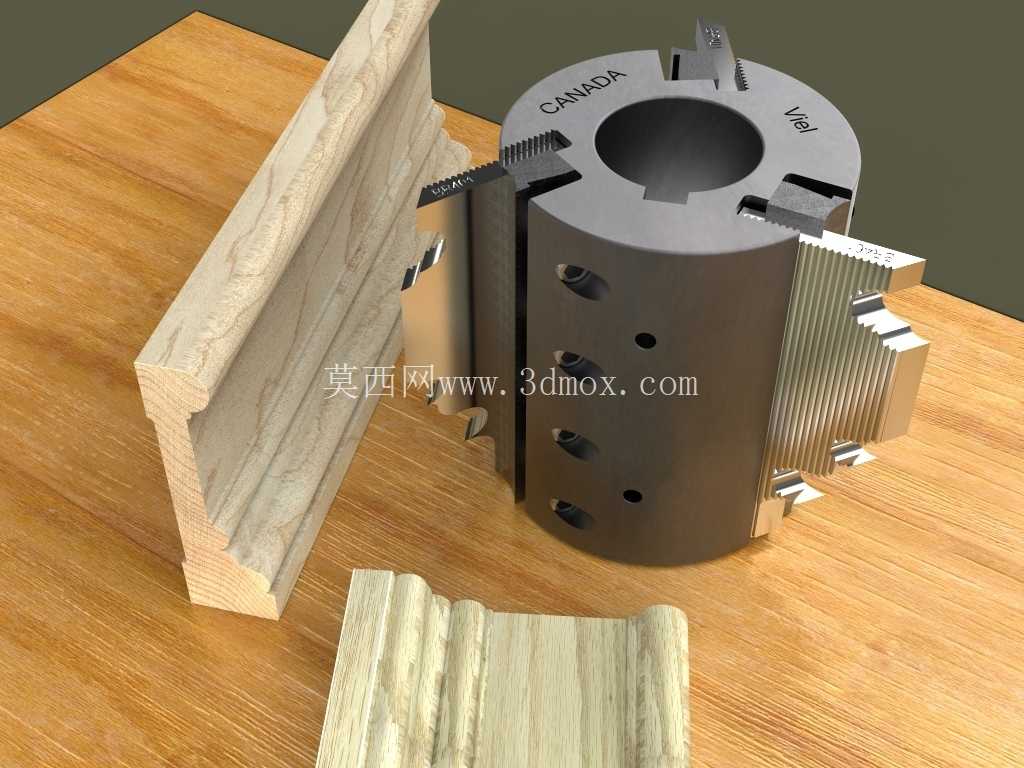

　　在实际生产应用中，这类成型刀盘可根据不同的门窗框截面轮廓更换对应形状的刀片，无需更换整个刀盘本体，仅需重新校准刀片位置即可适配不同线型的加工需求，大幅降低木线加工企业的刀具采购成本。设计过程中需要重点校核刀盘的动平衡性能，周向的刀片安装位、配重孔完全对称分布，避免高速旋转时产生振动，保证加工后木线的直线度与轮廓度符合木门窗的装配公差要求，刀盘的端面跳动、径向跳动公差控制在木加工要求的精度范围内，确保加工出的型材拼接时缝隙均匀，无需额外的手工打磨修整。针对木饰加工的特殊需求，刀片采用硬质合金材质，刃口做锋利度优化，可适应顺纹、逆纹不同方向的切削，减少木材纤维的撕裂问题，加工出的木线表面光洁度可达到直接涂装的要求，省去后续的粗打磨工序。刀盘的整体结构紧凑，重量控制在设备主轴的承重范围内，不会给主轴带来额外的负载，日常维护时仅需定期检查刀片的锁紧状态、刃口磨损情况，及时更换磨损超差的刀片即可，无需复杂的拆解保养。
