插座盖成型用精密两板压铸模具结构

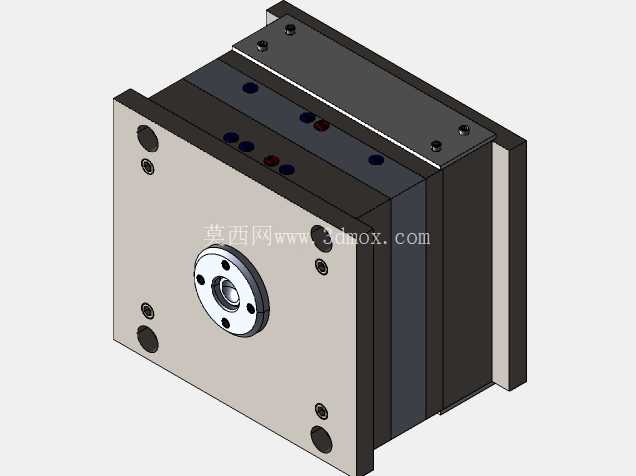

　　这套模具针对电器类插座盖零件的压铸成型需求设计，适配中小型卧式压铸机的安装接口，整体采用叠层式两板模架结构，从定模侧的浇口定位法兰开始，依次排布定模座板、定模板、动模板、动模垫板、动模座板，各层板件通过内六角圆柱头螺钉完成锁固，板件之间设置精密导柱导套配合结构，合模时可保证型腔与型芯的同轴度误差控制在0.02mm以内，避免压铸件出现飞边、错型等成型缺陷。定模侧中心位置的法兰接口直接对接压铸机压射室，浇道采用锥形直浇道搭配扇形分流道的设计，金属液从压射室进入后可沿分流道均匀填充到插座盖的型腔各个区域，填充过程中可有效减少卷气、冷隔等压铸常见问题，分流道截面采用梯形设计，成型后冷凝料脱模阻力小，可配合自动取件机构完成快速脱模。

　　动模侧设置多组顶杆复位结构，顶杆排布避开插座盖的外观面与装配定位面，顶出过程中受力均匀，不会导致薄壁的插座盖零件出现顶白、变形问题；模具的冷却水道采用直通式排布，分别在定模板、动模板的型腔型芯周边设置循环水路，可根据压铸合金的材质调整冷却水流量，将模具工作温度稳定在合适区间，既保证金属液的填充流动性，又能缩短压铸件的冷却定型时间，提升单班次的生产效率。从安装边界来看，模具整体外形为规整的长方体结构，四个角部设置的吊装螺纹孔可配合吊环完成模具的吊装转运，动模、定模座板上的U型安装槽可适配不同吨位压铸机的T型槽安装间距，无需额外加工过渡连接板即可完成上机安装。

　　在实际生产场景中，这类模具主要用于电器配件生产车间的铝合金、锌合金插座盖零件批量生产，成型后的零件尺寸一致性好，外观面无明显浇口痕迹，仅需简单去除飞边即可进入后续的表面处理与装配工序，相比传统的三板模结构，两板模的结构更简单，日常维护保养时拆装方便，易损件更换成本更低，针对插座盖这类年产量较大的通用电器零件，可有效降低单件的模具摊销成本。模具的分型面设置在插座盖零件的最大轮廓处，分型面贴合处设置了溢料槽与排气槽，排气槽深度控制在0.08mm，既可以顺利排出型腔内的空气，又不会导致金属液溢出形成难以清理的飞边；合模时的锁模力通过板件之间的承压面均匀传递，避免局部应力集中导致模板变形，长期批量生产过程中可保持稳定的合模精度。

　　针对插座盖零件上的安装孔位结构，模具上对应设置了固定型芯结构，型芯采用耐热模具钢制作，表面经过氮化处理，硬度可达HRC58以上，可承受金属液长期高速冲刷，减少型芯磨损导致的零件尺寸超差问题，型芯与模板的配合采用H7/m6的过渡配合，更换型芯时无需对模板进行二次加工，可快速完成维修换件，减少生产线的停机等待时间。
