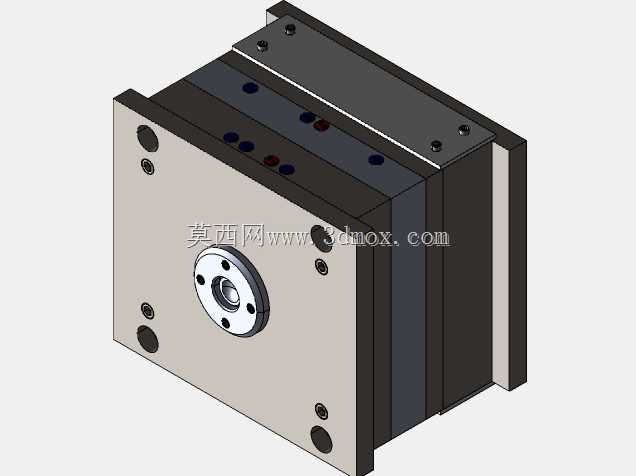

出口盖两板结构电器元件注塑模具

　　这套模具针对电器类出口盖塑件的批量注塑成型需求开发，适配卧式注塑机安装使用，日常生产中可直接完成PP、ABS等常用热塑性塑料的注射成型作业，产出的塑件直接供应电器组装产线，作为电器壳体的端盖部件承担防护、定位、装配衔接的作用。从结构布局来看，模具采用标准两板模直浇口进胶方案，进胶点设置在塑件中心位置，熔体填充时可从中心向四周均匀扩散，能有效避免填充末端缺胶、熔接痕集中在外观面的问题，适配出口盖这类带中心装配孔的圆形盖类塑件的成型需求。模具的安装边界完全适配常规200吨级卧式注塑机的拉杆间距、定位环尺寸与码模槽位置，定模侧的定位圈与注塑机射嘴中心同轴度设计控制在0.02mm以内，可减少安装时的校调工作量，直接吊装后即可完成定位锁固。

　　模具的动定模模板采用标准模架组合，分型面贴合精度经过配研处理，合模时的贴合间隙控制在0.01mm以内，可避免生产中出现飞边毛刺，减少后续塑件的修边工作量。冷却回路采用环绕式布局，在型腔、型芯侧分别布置独立的循环水路，水路距离成型面的距离保持均匀，可保证成型过程中模温均匀，减少塑件因冷却不均产生的翘曲变形，同时缩短成型周期，提升批量生产效率。顶出机构采用中心顶管配合周边顶杆的组合方案，顶管对应塑件中心的装配孔位置，顶杆均匀分布在塑件的内圈非外观面位置，顶出时受力均匀，不会在塑件外观面留下顶出痕迹，保证出口盖的外观质量满足出口产品的检验要求。模具的导向部件采用标准导柱导套配合，导柱设置有储油槽，可在长期开合模过程中保持润滑，

　　减少导向部件的磨损，保证模具长期生产的开合模精度。排气槽开设在分型面的填充末端位置，深度控制在0.02mm，可在填充过程中顺利排出型腔内的空气，避免塑件出现烧焦、气泡等成型缺陷。这套模具的结构设计充分考虑了量产中的维护便利性，易损的顶杆、导套等部件均采用标准件，生产现场出现磨损时可直接快速更换，减少停机维护时间，适配电器配件批量生产的连续作业需求。
