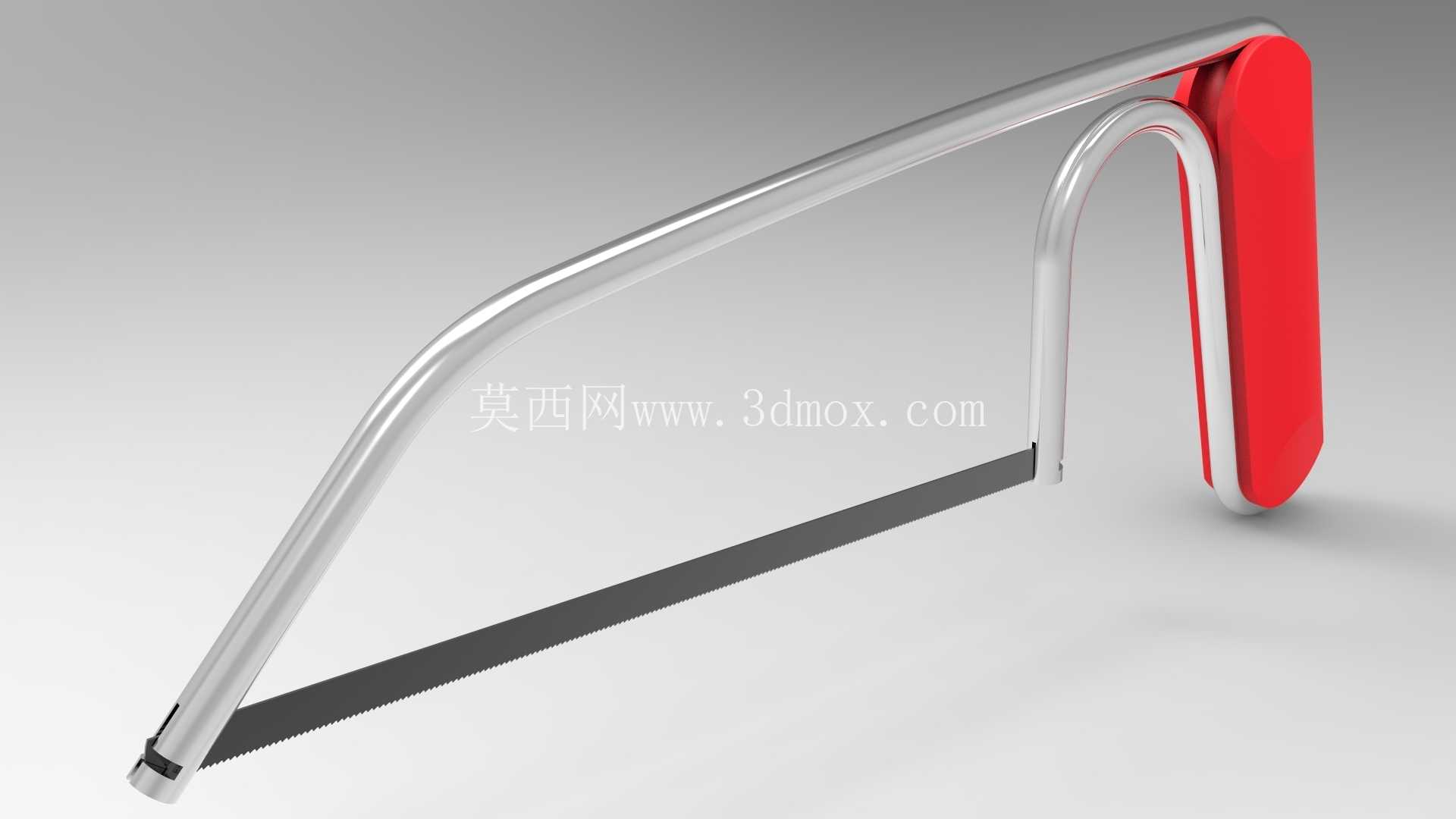

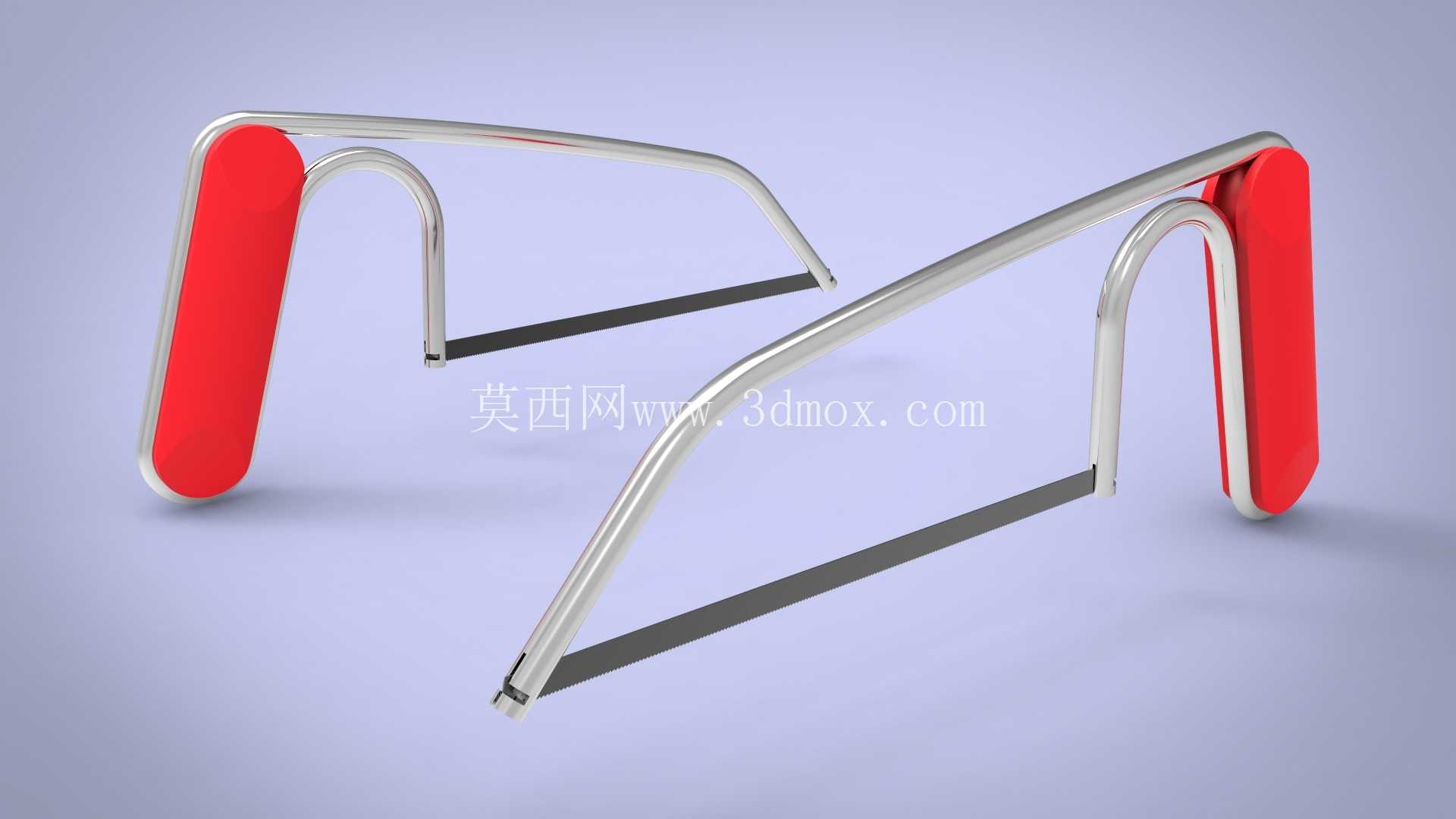

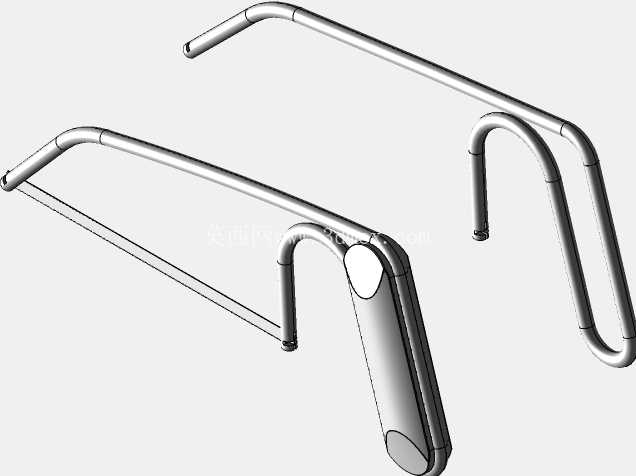

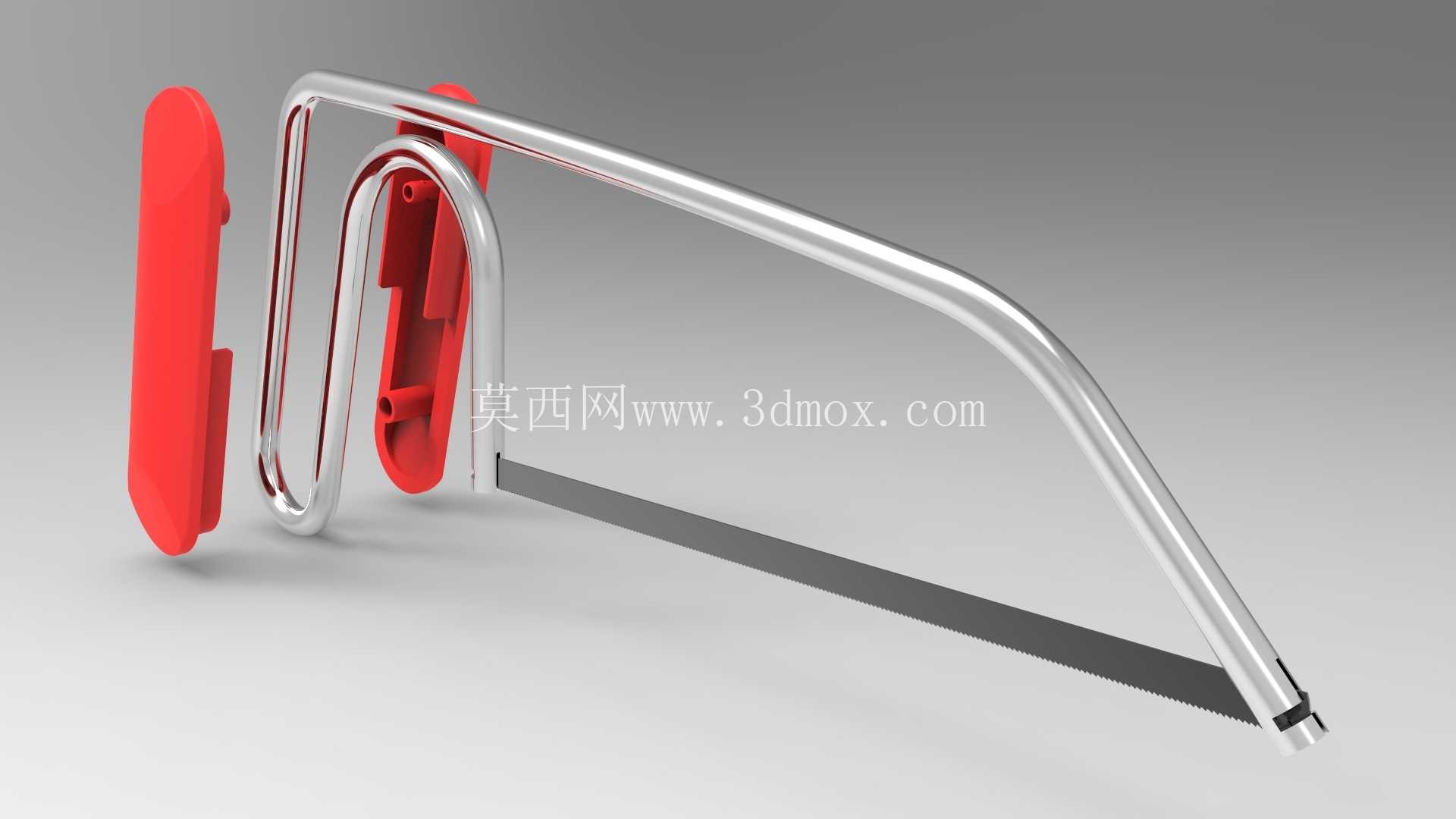

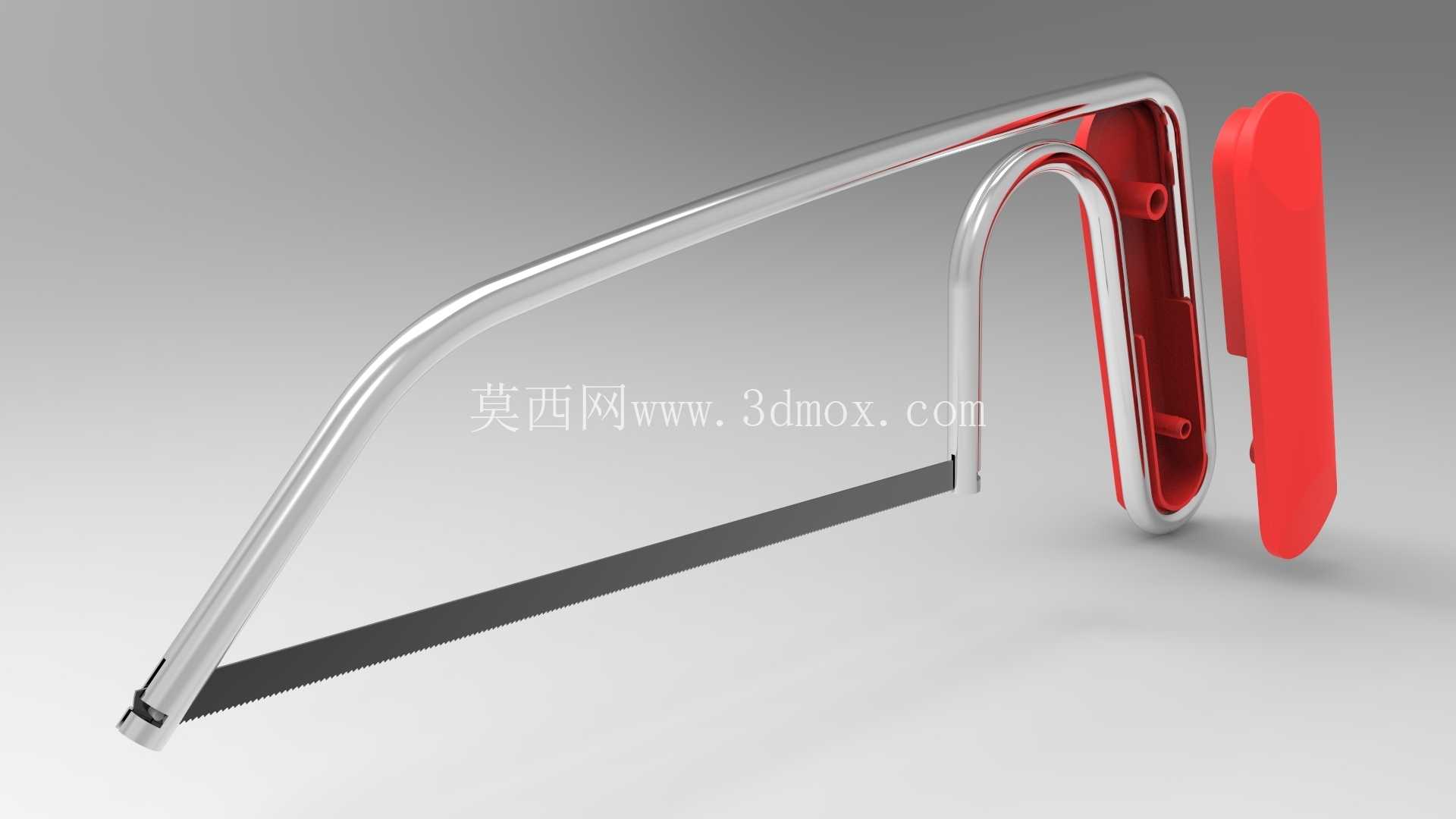

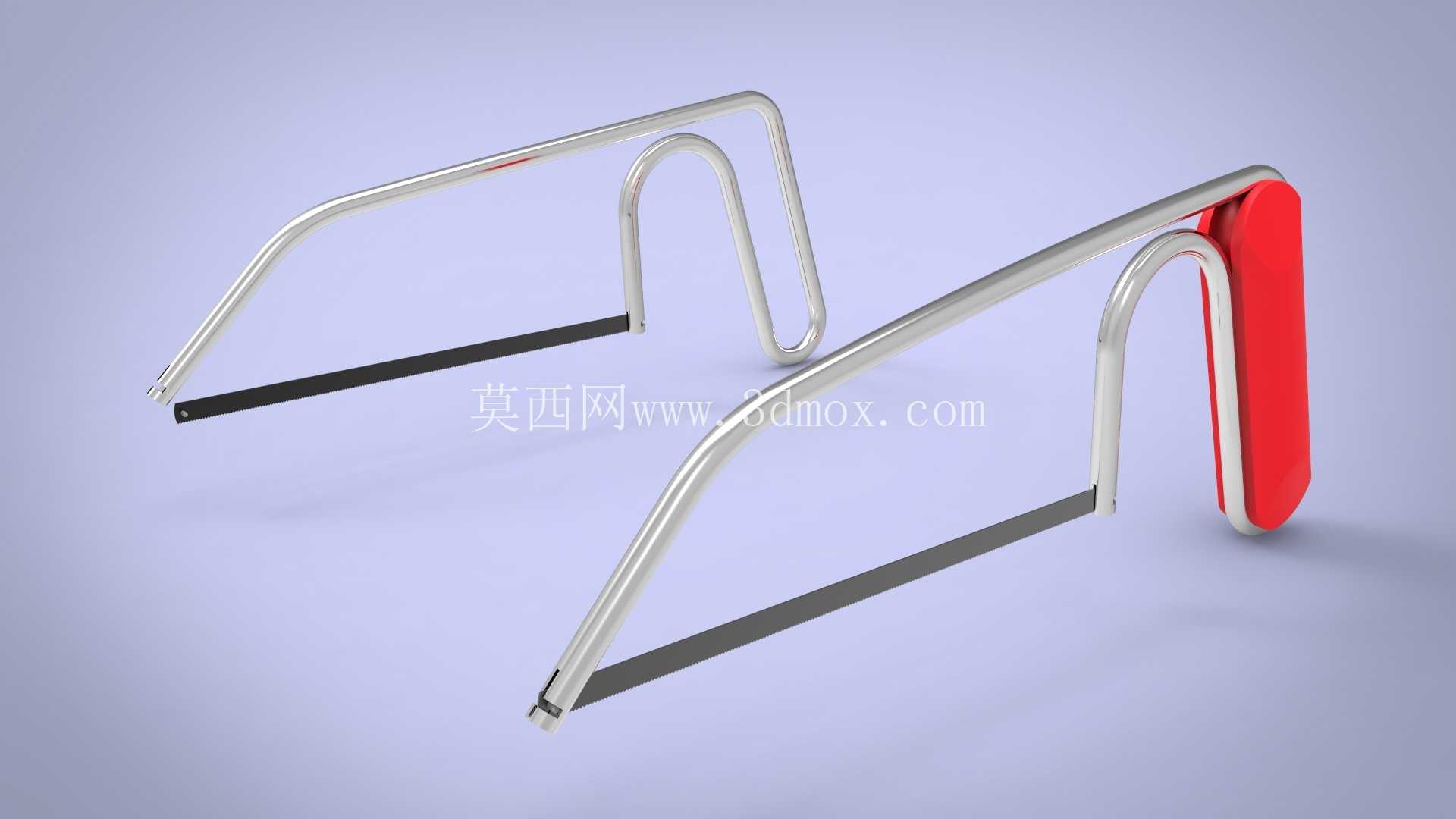

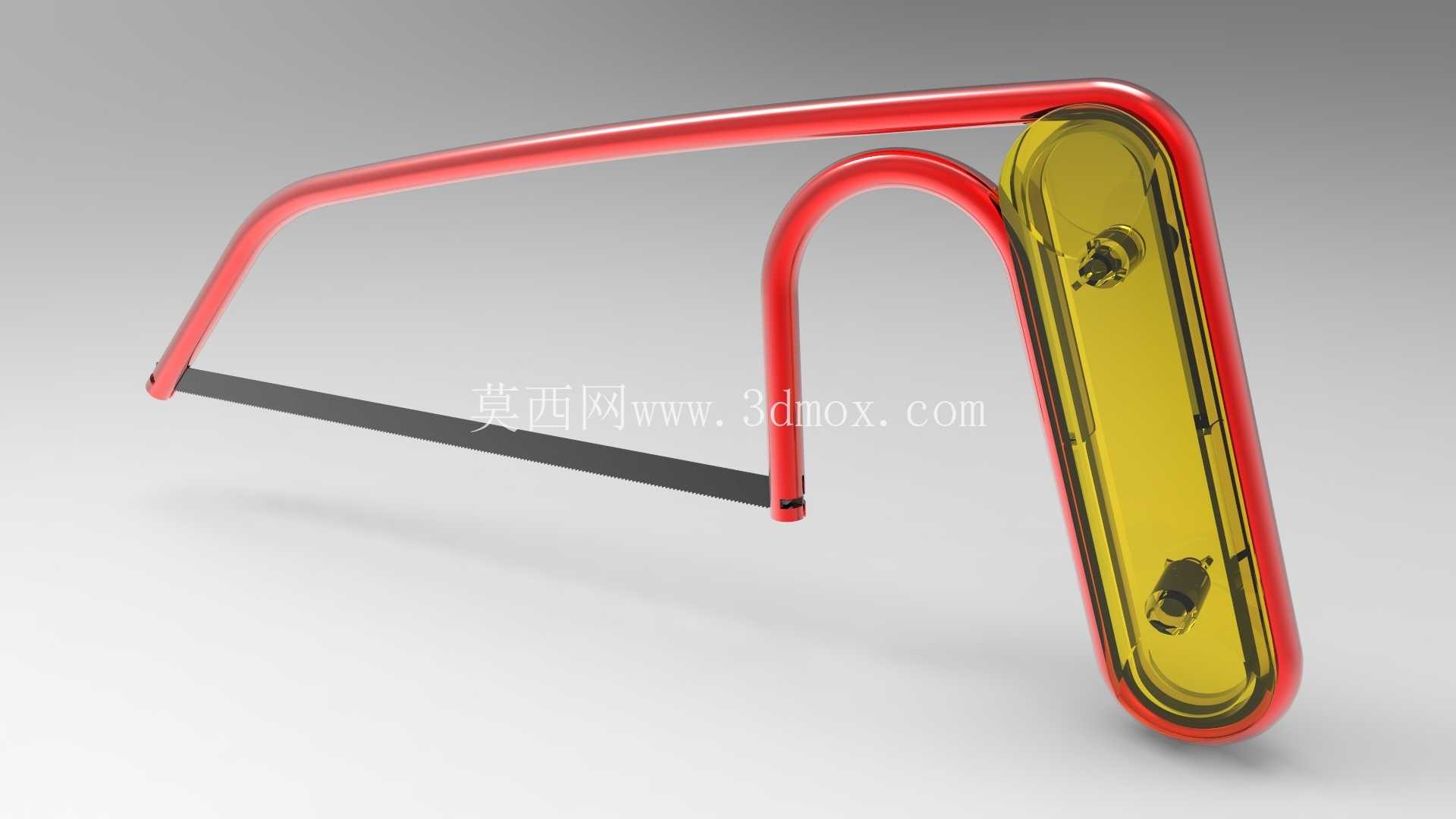

我的工具箱中的一把钢锯,简单地由直径为 6 毫米的弯曲金属丝制成,随后加工了用于紧固锯片的槽。两个相同且符合人体工程学的握把半部 - 由“ABS”制成 - 可以固定在锯架上,以便更好地操作。但这会很好,但不是必须的。注:握把半部注塑的拔模角度没有建模。锯架上握把半部的紧固是在没有间隙的情况下建模的 内部和外部形状。在 3D 打印的情况下,肯定有必要对握把半部进行“微调”(关于压接接头的尺寸)。锯片的建模没有偏置齿。主组件的模型也使锯架处于非张紧的制造状态。我试图尽可能准确地对这个相对便宜的可生产工具进行建模。一些尺寸取自原始尺寸,我将其放在 DIN-A4 纸上 该模型具有以下数据格式:完整装配体的 STEP 文件 (.stp)。“zipped”文件夹中的相应本机文件 (.asm) (.prt),供 ?PTC Creo Parametric 2.0 ?用户使用
