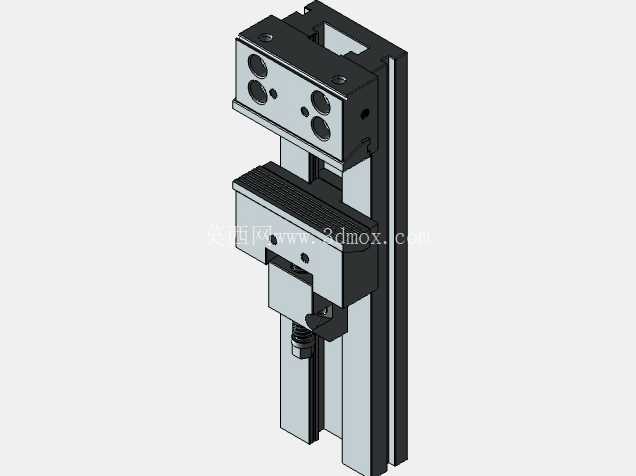

175×300规格数控机用精密虎钳结构

在数控加工车间的日常装夹作业里，机用虎钳的夹持刚性、定位精度直接决定了批量零件的加工一致性，这款规格为175毫米×300毫米的数控虎钳，正是针对立式加工中心、数控铣床的常规加工场景设计的通用夹持工装。从结构设计逻辑来看，这款虎钳放弃了传统台虎钳的铸铁整体基座方案，采用了导轨集成式的长条形主体结构，固定钳身与滑动钳身的配合面采用了高刚性的矩形导轨导向，配合间隙可以通过侧部的调整螺钉进行微调，既保证了大夹持力下的钳身不偏移，也能在长期使用磨损后快速恢复配合精度，避免了传统虎钳导轨磨损后整体报废的问题。

从实际应用场景出发，这款虎钳的钳口宽度达到175毫米，最大开合行程覆盖300毫米范围，既可以装夹常规的方形、矩形块状坯料，也能配合定制软爪装夹异形轮廓的半成品零件，适配普通钢件、铝合金件、工程塑料件等多种材质的加工装夹需求。在功能设计上，虎钳的驱动机构采用了中部内置的丝杠传动结构，丝杠螺母副做了预紧消隙处理，夹持过程中不会出现空行程回程差，钳口闭合时的夹持力可以通过丝杠端部的施力结构稳定控制，既不会因为夹持力过小导致加工过程中工件窜动，也能避免夹持力过大造成薄壁零件的装夹变形。

考虑到数控机床上的安装边界，这款虎钳的基座底部做了标准的定位键槽设计，可以直接匹配机床工作台上的T型槽间距，安装时只需要将定位卡入T型槽，再通过底部的压紧螺栓即可完成快速固定，不需要额外做找正基准的复杂调整，能大幅缩短批量加工时的工装准备时间。钳身的整体高度做了优化控制，在保证自身结构刚性的前提下，尽可能降低装夹后工件的重心高度，减少大切削量加工时的颤振问题，尤其适合铣削平面、镗孔、钻孔等常规机加工序的装夹使用。

在细节结构处理上，固定钳身和滑动钳身的钳口安装面都做了精密磨削处理，平面度控制在微米级，标配的硬钳口表面做了网状防滑齿处理，齿形角度经过反复验证，既能在夹持毛坯面时提供足够的摩擦力，也不会在工件表面留下过深的夹痕，当需要加工已加工表面的零件时，只需要更换配套的软钳口，就可以实现无夹痕的精密装夹。虎钳的丝杠端部做了标准的方头接口，可以配合普通加力杆或者扭矩扳手进行施力，操作人员可以根据不同的工件材质选择合适的夹持扭矩，适配不同工序的装夹要求。

不同于普通台虎钳的多场景通用设计，这款虎钳的所有结构设计都围绕数控加工的实际需求展开，没有多余的冗余结构，整体结构紧凑，安装后不会占用过多的机床工作台空间，单台虎钳可以独立完成中小型零件的装夹，也可以多台并排安装在长工作台上，实现多工位的批量装夹加工，大幅提升机床的加工效率。滑动钳身的导轨面做了防尘密封结构设计，可以阻挡加工过程中产生的铁屑、切削液进入导轨配合面，减少日常维护的工作量，延长工装的使用寿命。钳身的主体材料采用高强度合金钢经过热处理加工，整体刚性充足，在满负荷夹持力下不会出现钳身变形，长期重复装夹也能保持稳定的定位精度，适合机械加工车间长期高频次的使用场景。
